Тркало од месинг црв
  • Тркало од месинг црвТркало од месинг црв
  • Тркало од месинг црвТркало од месинг црв

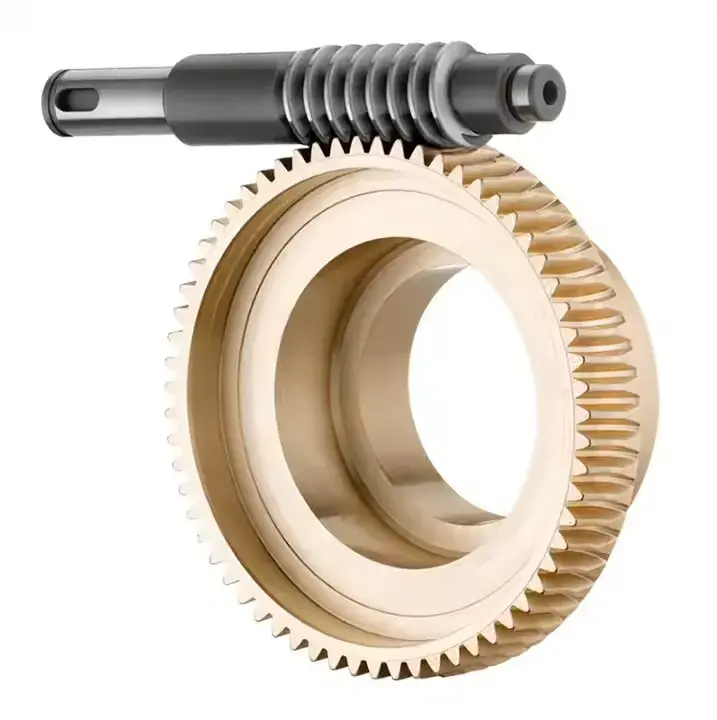

Тркало од месинг црв

Raydafon е производител на OEM со седиште во Кина и снабдувач на тркала од месинг-црв за погони за глисти во инженерски машини, металуршка опрема, медицински уреди, бродоградба и автоматско складирање. Стандардно производство користи ZCuSn10Pb1 калај бронза, цврстина HB≥80, отпорност на абење околу 30% повисока од обичниот месинг. Запчаникот се обработува низ пет прецизни чекори - леење, грубо вртење, фино вртење, замаглување и брусење - достигнување на грубоста на површината на забот Ra≤1,6μm и грешка на мрежење под 0,05 mm со соодветниот црв. Ефикасноста на преносот е околу 15% повисока од националниот стандард, а перформансите на самоподмачкување ја намалуваат зависноста од маслото. Континуираниот тест за работа од 5000 часа покажува стапка на абење под 0,01 mm на 100 часа. Стандарден примерок: модул 0,5, 20 заби, дијаметар на забите 11,2 mm, висина 12 mm, надворешен дијаметар 11 mm, отвор 4 mm, тежина 16 g. Поддржани се сопствени модул, број на заби, надворешен дијаметар од 50 mm до 300 mm и степен на материјал. Испораката е околу 15 дена за стандардни нарачки. Испратете цртеж, степен на материјал, количина и дестинација за брза понуда.
Кина ОЕМ месинг црв тркала Производител

Производител на тркала од месинг црв за погони за црв во инженерска, медицинска и бродоградба опрема

Raydafon е фабрички директен производител и снабдувач на тркала од месинг црв со седиште во Кина. Ова тркало од месинг црв користи ZCuSn10Pb1 калај бронза со цврстина HB≥80 и отпорност на абење околу 30% поголема од обичниот месинг. Се обработува низ пет прецизни чекори - леење, грубо вртење, фино вртење, замаглување и брусење - достигнување на грубоста на површината на забот Ra≤1,6μm и грешка на мрежење под 0,05 mm со соодветниот црв. Ефикасноста на преносот е околу 15% повисока од националниот стандард, а тестот за континуирано работење од 5000 часа покажува стапка на абење под 0,01 mm на 100 часа. Апликациите вклучуваат вртење со багер, подигање на виљушкар, пренос со валјак на валјак, ротирачки рамки за КТ скенер, прилагодување на столот за стоматологија, луфирање со палуба кран и автоматизирани складишта за складирање. Поддржани се сопствени модул, број на заби и надворешен дијаметар од 50 mm до 300 mm. Испратете цртеж, степен на материјал, количина и дестинација за да побарате понуда.

HB≥80Цврстина
Ra≤1,6μmПовршина на забот
<0,05 ммГрешка во поврзувањето
+ 15%Ефикасност наспроти национален стандард
15 денаСтандардна испорака

Предности на материјалот, прецизноста и самоподмачкувањето

Raydafon го произведува ова тркало од месинг црв користејќи ZCuSn10Pb1 калај бронза. Во споредба со обичниот месинг, оваа легура нуди поголема цврстина, подобра отпорност на абење и постабилни перформанси при континуирано оптоварување. Процесот на производство во пет чекори ја контролира и геометријата на забите и финишот на површината, што е важно за непречено спојување со вратилото на црвот.

Чекор 1 - Лиење

ZCuSn10Pb1 калај бронза се фрла во празни места со контролирана структура на зрно за стабилна цврстина.

Чекор 2 - Грубо и фино вртење

Надворешниот дијаметар, отворот, чекорот и лицата се претвораат во толеранција пред сечењето на запчаникот.

Чекор 3 - Хобинг

Спиралниот профил на забот е исечен за да одговара на вратилото на црвот, со бројот на забот и модулот контролирани по цртеж.

Чекор 4 - Мелење

Површината на забот се меле до Ra≤1,6μm, а грешката на мрежењето со црвот се одржува под 0,05 mm.

Чекор 5 - Инспекција и пакување

Се проверуваат цврстината, димензијата и мрежата. Маслото против 'рѓа и заштитната обвивка се нанесуваат пред пакувањето.

За купувачите кои набавуваат поврзани делови за опрема и пренос, прегледајте го во целостПрецизна опремакатегорија, наЗапчаник за црви и вратило на црвистраница, иDuplex Worm Gearстраница.

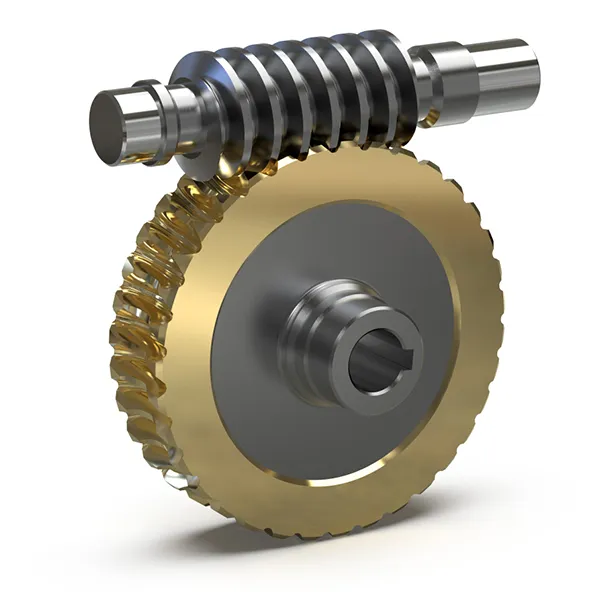

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Тркало од месинг црв произведено од ZCuSn10Pb1 калај бронза

Стандардни спецификации и димензии

Во табелите подолу се наведени стандардната спецификација на примерокот, големината на тркалото на црвот и соодветната големина на вратилото на запчаникот на црви. Прилагодениот модул, бројот на забите, надворешниот дијаметар од 50 mm до 300 mm, дупката и степенот на материјал се поддржани за OEM проекти.

Стандардни спецификации

Ставка Вредност
Материјал Месинг (ZCuSn10Pb1 калај бронза)
Боја Жолта
Модул 0.5
Тежина 16 гр

Големина на тркалото на црви

Ставка Вредност
Заби 20
Дијаметар на забите 11,2 мм
Висина 12 mm / 0,47 инчи
Надворешен дијаметар 11 mm / 0,43 инчи
Дијаметар на дупка 4 mm / 0,16 инчи
Големина на чекор 9 × 7 мм / 0,35 × 0,27 инчи (Дијана × В)
Целокупната големина 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 инчи (H × OD × ID)

Големина на вратило на запчаник на црви

Ставка Вредност
Висина 20 mm / 0,79 инчи
Надворешен дијаметар 9,8 мм / 0,39 инчи
Внатрешен дијаметар 3,17 мм / 0,12 инчи
Големина 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 инчи (В × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Димензионална референца за стандардно тркало од месинг црв

Апликации во инженерски машини, медицинска опрема и бродоградба

Инженерски машини

Механизмите за вртење на багерот се потпираат на него за да се справи со вртежниот момент со големо оптоварување и да го одржуваат грамофонот непречено да стартува и запира во услови на кал. Системите за подигнување на виљушкар го користат за прецизно кревање при товари од 3 тони без тресење.

Металуршка опрема

Преносот со валјак на валавница одржува стабилна работа на 250°C, поддржувајќи еднаква дебелина на челична плоча. Уредите за навалување на челичните изливи ги користат неговите самоподмачкувачки својства за да избегнат контаминација на маслото од стопениот челик.

Медицинска опрема

Ротирачките рамки на КТ скенер работат под 45 dB со ова тркало од месинг црв, кое поддржува јасна слика. Прилагодувањата на столот за третман на забите постигнуваат прецизно кревање и спуштање од 0,5 mm.

Бродоградба

Механизмите за луфирање на палубата кран се спротивставуваат на корозија со прскање со сол и сè уште не се лизгаат по 500 часа тестирање со прскање со сол. Системите за управување на бродот одржуваат точна контрола на насоката при ветер и бранови.

Автоматско складирање

Системите за подигнување на положувачи завршуваат 20 дејства во минута со грешка во позиционирањето не поголема од 1 mm. Уредите за сортирање на линијата за управување се справуваат со промените на насоката со голема брзина без заглавување на пакетот.

Текстил и пакување

Текстилната опрема и опремата за пакување имаат корист од стабилен пренос на енергија, само-подмачкување и намалена потрошувачка на енергија при долги континуирани смени.

За поврзаните компоненти за пренос, прегледајте гоЗапчаник за заврткикатегоријата и наКоси опремастраница.

Квалитетни докази, тестирање и поддршка за извоз

Записи за материјалот и цврстината

ZCuSn10Pb1 калај бронзена класа, цврстина HB≥80 и записи за термичка обработка или леење може да се обезбедат со пратки на големо.

Профил на забот и димензионална инспекција

Модулот, бројот на забите, дијаметарот на забите, надворешниот дијаметар, дупката и димензиите на чекорот се проверуваат според нарачаниот цртеж или примерок.

Проверка на мрежа и бучава

Секоја серија се проверува за грешка во поврзувањето под 0,05 mm со соодветниот црв, непречено вртење и низок шум.

Извозно пакување

Запчаниците се преполни со масло против 'рѓа и заштитна обвивка. Масовните нарачки може да се палетизираат и врзат за поморски, воздушен товар или брза испорака.

Прилагодено OEM процес на нарачка

Чекор 01 Испратете детали за апликацијата

Обезбедете модул, број на заби, надворешен дијаметар, отвор, големина на чекор, степен на материјал, количина и дестинација.

Чекор 02 Цртеж или преглед на примерок

Raydafon го прегледува цртежот OEM или физичкиот примерок и ги потврдува спецификацијата и изборот на материјал.

Чекор 03 Примерок и одобрување

За сопствени проекти, Raydafon произведува примерок за потврда на купувачот пред масовното производство.

Чекор 04 Производство и понуда

По одобрувањето, Raydafon обезбедува понуда за FOB Ningbo, распоред на производство и детали за пакување.

Најчесто поставувани прашања

Што е тркало од месинг црв?

Тркало од месинг црв е делот на тркалото на погонот на запчаник со црви, кој се спојува со вратило за црв за да пренесува движење и вртежен момент под агол од 90 °. Месинг и бронзени легури се користат затоа што нудат ниско триење, добра отпорност на абење и самоподмачкувачки својства кога се спарени со стврднат челичен црв.

Каков материјал користи Raydafon?

Стандардното производство на Raydafon користи ZCuSn10Pb1 калај бронза со цврстина HB≥80 и отпорност на абење околу 30% поголема од обичниот месинг. Други оценки од бронза или месинг може да се користат на барање во зависност од оптоварувањето, брзината и околината.

Каква прецизност и ефикасност може да се постигне?

Запчаникот се обработува низ пет прецизни чекори - леење, грубо вртење, фино вртење, замаглување и брусење - достигнување на грубоста на површината на забот Ra≤1,6μm и грешка на мрежење под 0,05 mm со соодветниот црв. Ефикасноста на преносот е околу 15% повисока од националниот стандард, а тестот за континуирано работење од 5000 часа покажува стапка на абење под 0,01 mm на 100 часа.

Која е стандардната големина на примерокот?

Стандарден примерок: модул 0,5, 20 заби, дијаметар на забите 11,2 mm, висина 12 mm, надворешен дијаметар 11 mm, отвор 4 mm, тежина 16 g. Соодветно вратило за запчаник за црви: висина 20 mm, надворешен дијаметар 9,8 mm, внатрешен дијаметар 3,17 mm. Поддржани се сопствени модул, број на заби, надворешен дијаметар 50-300 mm и отвор.

Кои се главните апликации?

Апликациите вклучуваат механизми за вртење на багер, системи за подигање на виљушкар, валчест пренос на валјаци, уреди за навалување на челични изливи, ротирачки рамки за КТ скенер, прилагодување на столот за стоматологија, луфирање на палубата кран, системи за управување со брод, автоматизирани складишта за складирање и уреди за сортирање на воланот.

Кои информации се потребни за понуда?

Испратете детали за цртеж или примерок, модул, број на заби, надворешен дијаметар, отвор, степен на материјал, количина и дестинација. Raydafon ќе одговори со понуда од FOB Ningbo и време на испорака.

Кое е времето за испорака?

Стандардните нарачки се испорачуваат за околу 15 дена по потврдата на нарачката. Прилагодените или масовните нарачки зависат од сложеноста и количината на цртежот. Raydafon обезбедува ажуриран распоред по одобрението за извлекување.

Подготвени сте за извор на прилагодени тркала од месинг црви?

Испратете ги вашите детали за цртежот или примерокот, модулот, бројот на забите, надворешниот дијаметар, дупката, степенот на материјалот, количината на нарачката и дестинацијата. Raydafon ќе ја потврди спецификацијата, ќе произведе примерок доколку е потребно, а потоа ќе обезбеди понуда за FOB Ningbo со време на испорака и детали за пакување.
