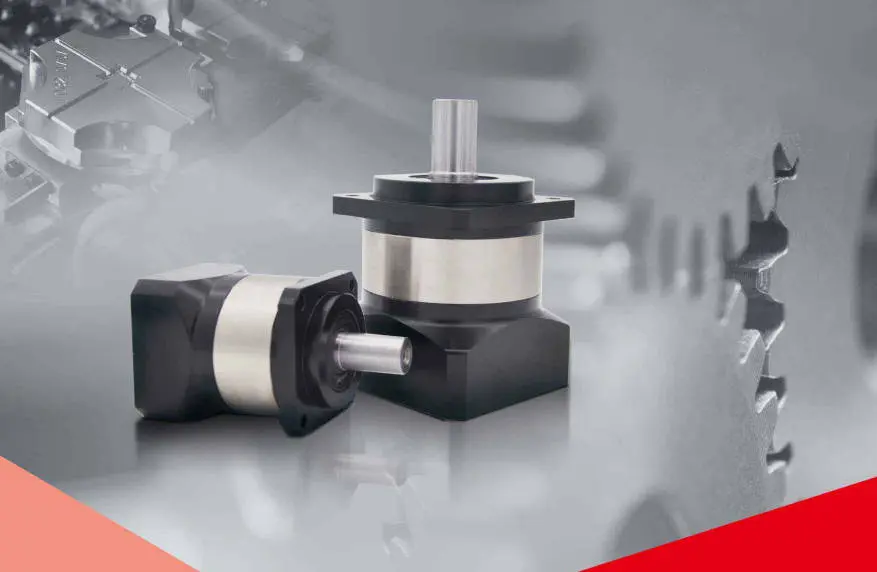

Планетарен менувач

Рејдафон, директно снабдување со фабрика за редуктори во Кина, како сигурен производител и добавувач, обезбедуваме планетарни редуктори со стабилни перформанси, компактна структура и разумна цена, погодни за опрема за автоматизација, систем за пренос со големо оптоварување и поле за прецизна контрола, за да ги задоволиме потребите за набавка на домашните и странските клиенти за висок вртежен момент, долг животен век и висока ефикасност.

Планетарниот редуктор Raydafon усвојува структура од легиран челик со висока цврстина, менувачот е карбуризиран и гасен и прецизно се меле, тврдоста на површината на забот достигнува HRC60±2, отпорноста на замор е силна, а носивоста е многу повисока од традиционалниот механизам за намалување на брзината. Усвоен е внатрешен дизајн на симетрична мрежа со три заби, ефикасноста на преносот може да достигне повеќе од 95%, работата е стабилна, бучавата е мала, а излезниот вртежен момент е униформен. Тој е особено погоден за серво системи, електрични цилиндри, индустриски роботи, мобилна шасија со тркала, далноводи и уреди за подигнување итн., кои имаат високи барања за прецизност и одговор на моќност.

РејдафонПланетарен менувачобезбедува едностепени, двостепени и тристепени структурни комбинации, со соодноси на брзина кои покриваат 3:1~200:1, и може да го прошири излезниот вртежен момент и изборот на односот на редукција по потреба; излезните форми вклучуваат вратило на клучот, вратило на шилестата, тип на прирабница и прилагоден нестандарден интерфејс за да се исполнат барањата за инсталација на различна опрема. Сите производи на компанијата го поминаа тестот за динамичко балансирање и тестот за концентричност за да се обезбеди работа со голема брзина без тресење и топлина, што значително ја подобрува целокупната стабилност на опремата.

Планетарните редуктори произведени од Raydafon се широко користени во автоматизирани линии за склопување, машини за пакување, CNC опрема, опрема за транспортирање, инженерска шасија на гасеници, системи за контрола на енергијата од ветер и други полиња. Имаат одлични перформанси во издржливост, приспособливост и ценовна конкурентност, а се одлично прифатени од домашни и странски клиенти. Без разлика дали сте интегратор, комплетен производител на машини или давател на услуги за одржување, можеме да ви обезбедиме економични решенија за пренос и стабилна поддршка за снабдување.

Како функционира планетарен менувач

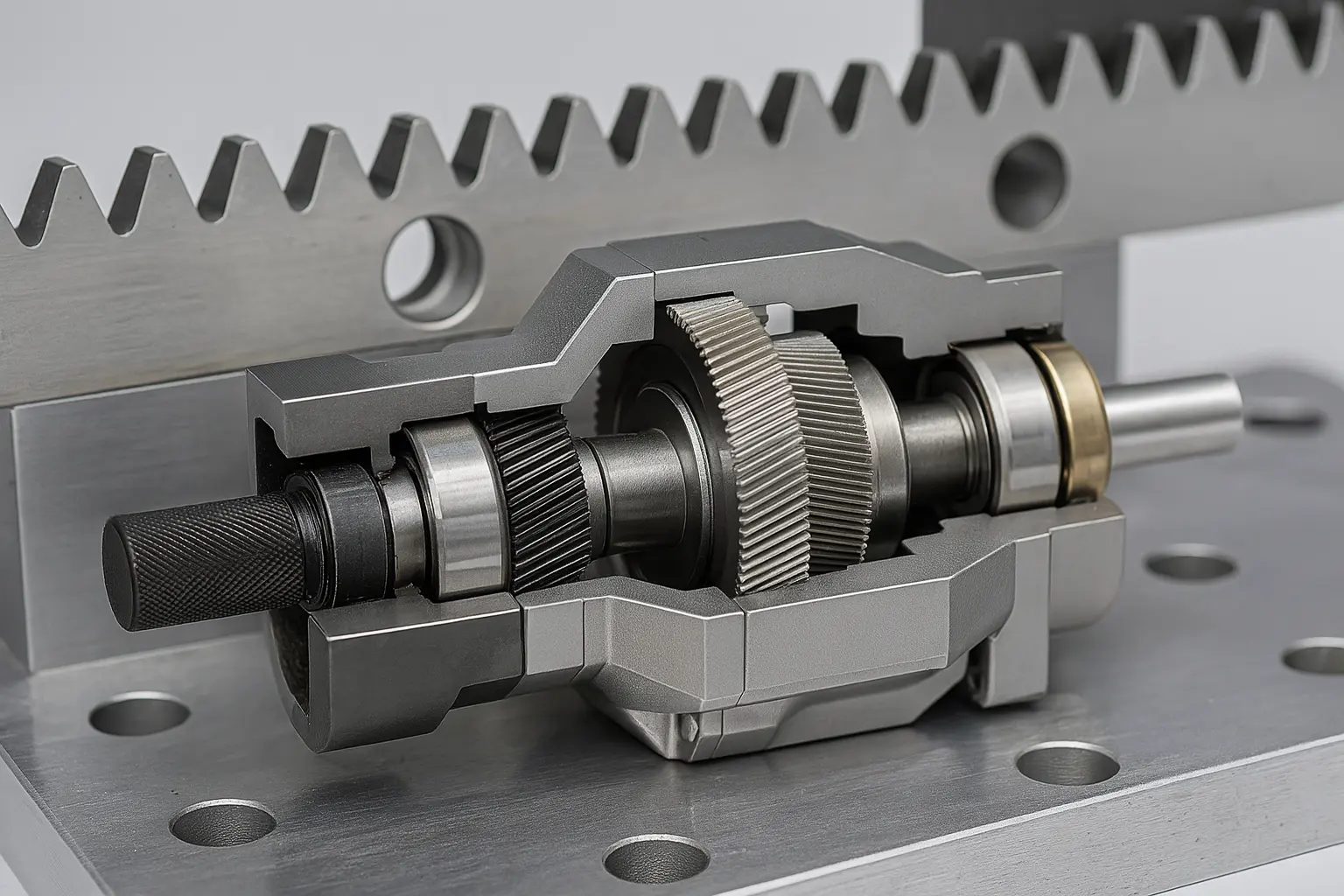

Основната структура на планетарниот редуктор се состои од три клучни делови: централниот запчаник за сонце (запчаник на влезниот крај), планетарниот запчаник кој ротира околу него и внатрешниот прстен за запчаник обвиткан однадвор. Моќта се пренесува од моторот, прво придвижувајќи го запчаникот за сончање да ротира, а потоа запчаникот за сончање придвижува повеќе планетарни запчаници за да ротира. Овие планетарни запчаници се вртат додека се вртат по сончевиот запчаник и конечно ја пренесуваат моќноста на излезното вратило преку планетарниот носач фиксиран на нив.

Овој метод на „мрежење со повеќе заби“ овозможува споделување на силата меѓу повеќе брзини, што не само што има мазен излез и низок шум, туку има и посилна носивост од обичните конструкции на запчаниците. Планетарните редуктори на Raydafon можат да испуштаат поголем вртежен момент под исти услови за волумен, со компактна структура, погодна за опрема со ограничен простор за инсталација, но високи барања за перформанси на преносот, како што се серво системи, автоматизирани роботски краци, модули за погон на гасеници, машини за пакување итн.

Односот на пренос на планетарен редуктор зависи од односот на менувачот и бројот на фази. Општо земено, една етапа може да достигне 310:1, двостепена може да се прошири до 20100:1, па дури и тристепена комбинација може да се направи за работни услови кои бараат поголем сооднос на намалување. Raydafon обезбедува стандардна структура на односот на брзината и поддржува приспособена каскадна комбинација, поставувајќи ја излезната брзина и опсегот на вртежниот момент според потребите на клиентите.

Бидејќи внатрешниот планетарен запчаник постојано ја менува позицијата на силата за време на ротацијата, менувачот се троши рамномерно и целата машина има подолг животен век. Дополнително, користиме запчаници од зацврстен легиран челик, прецизни лежишта и стандарди за склопување со низок удар, што го прави редукторот не само стабилен во излезот, туку и со висока точност на позиционирање, погоден за повторено стартување и запирање, напред и назад и услови на оптоварување со ниска инерција.

Главните предности на планетарните редуктори се високата ефикасност, високата густина на вртежниот момент, малата големина и добрата контрола на концентричноста. Raydafon има зрели решенија во дизајнот на комплет запчаници, систем за подмачкување, усогласување на излезната прирабница итн., што може да ги покрие реалните потреби на различни индустриски системи. Ако ја оценувате оптимизацијата на системот за пренос, можеме брзо да ја усогласиме соодветната комбинација на модел и структура според параметрите на моторот и барањата за оптоварување што ги давате. Добредојдовте да се консултирате со изборот.

Како да се пресмета степенот на пренос на планетарен менувач

При користење или избор на планетарен редуктор, пресметувањето на односот на преносот (односот на редукција) е основен и критичен чекор. Односот на преносот ја одредува брзината и вртежниот момент на излезната осовина и има директно влијание врз работната ефикасност на опремата и усогласувањето на оптоварувањето. Кога дизајнира планетарен систем за намалување, Raydafon ќе одговара на соодветната структура на односот на брзината според реалните потреби за да обезбеди стабилна и ефикасна употреба.

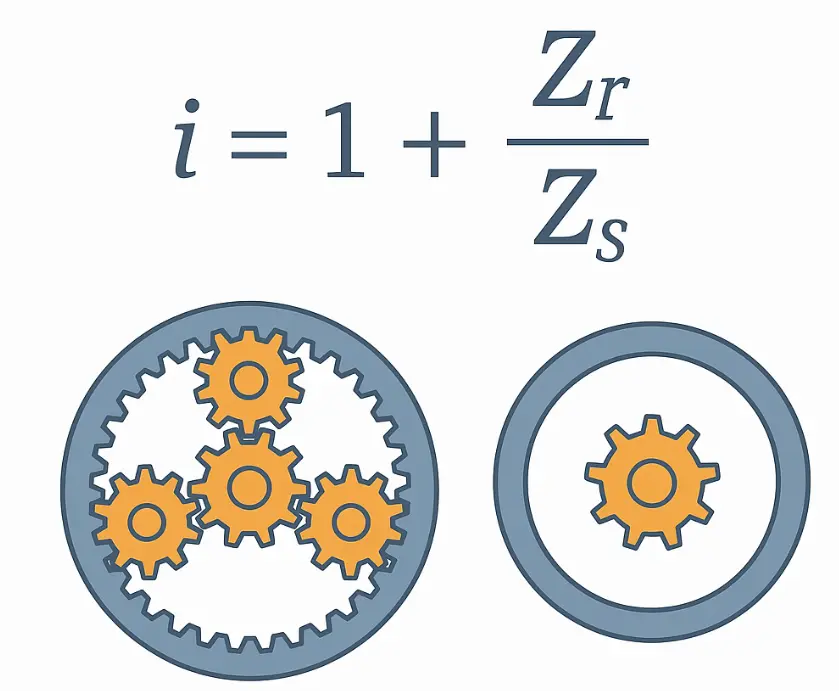

Формулата за пресметување на односот на пренос на планетарен редуктор всушност не е комплицирана. Најчеста структура е тоа што запчаникот за сончање е активен, внатрешниот прстен е фиксиран, а носителот на планетата е излез. Според оваа структура, формулата за пресметување на односот на пренос е:

Однос на пренос i = 1 + (Zr / Zs)

Каде:

Zr е бројот на забите на внатрешниот прстен

Zs е бројот на забите на запчаникот за сонце

На едноставен пример: ако бројот на забите на запчаникот за сончање е 20, а бројот на забите на внатрешниот прстен е 60, тогаш односот на преносот е:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Тоа е, моторот се ротира 4 пати, излезното вратило се ротира 1 пат, а односот на намалување е 4:1.

Во планетарните редуктори дизајнирани од Raydafon, најчесто користениот преносен однос покрива опсег од 3:1 до 100:1, што се постигнува преку комбинација на едностепени, двостепени или тристепени структури.

Едностепена структура Обично односот на брзината е 3~10

Двостепена структура Односот на брзина е 15~100

Тристепена структура Погодна за прилики со мала брзина со тешки товари кои бараат поголем сооднос на намалување

Покрај пресметувањето на односот на брзината, исто така е важно да се забележи дека планетарни групи од различни нивоа ќе наметнуваат внатрешно триење, што ќе има мало влијание врз ефикасноста. Затоа, под премисата дека соодносот на брзината дозволува, обидете се да изберете поефикасна комбинација на ниско ниво.

Рејдафон може да препорача разумен однос на преносот и структурно ниво врз основа на брзината на моторот, барањата за излезна брзина, вртежниот момент на оптоварување и другите податоци обезбедени од клиентот, и да обезбеди цртежи на параметри и предлози за избор кои ќе ви помогнат да избегнете грешки во раната фаза на изборот и да обезбедите сигурна работа на опремата. Доколку не сте сигурни за пресметката на односот на преносот, можете и директно да не контактирате и ние ќе помогнеме во пресметувањето и усогласувањето на соодветниот модел.
