Пластична спирална опрема

Raydafon обликува прилагодени пластични спирални запчаници во POM и најлон во сопствената фабрика во Нингбо, Кина. Стандардниот алат го покрива модулот M0.1–M2.0, отворите од Ø1,40 mm до Ø3,05 mm, надворешните дијаметри Ø10–Ø50 mm (до Ø120 mm при прилагодено алатирање) и ширината на лицето 2,0–10,0 mm, со опсег на работна температура од -30 °C до +100 °C. Бидејќи формата на забот се произведува во калапот за вбризгување наместо во сечење, аголот на спиралата и профилот остануваат конзистентни низ целата серија, а запчаниците работат самоподмачкувачки и тивки - измерениот шум е околу 20% помал од еквивалентни погони со брзински брзини во истата апликација. Оценките исполнети со стакло се достапни таму каде што е потребен поголем вртежен момент или вкочанетост, а обработените пластични или метални запчаници се наведени каде лиената пластика не може да ја исполни должноста. Испратете го вашиот цртеж или детали за примерок за проверка на алатките и понуда во рок од 24 часа.

Пластична спирална опрема - ПОМ и најлон, од M0,1 до M2,0

Спирални запчаници со вбризгување за мали погони на кои им е потребно тивко возење, без подмачкување и мала тежина. Стандардните алатки ги покриваат модулите M0.1–M2.0, отворите од Ø1,40 до Ø3,05 mm, надворешните дијаметри Ø10–Ø50 mm и широчината на лицето 2,0–10,0 mm, со калап геометрија на заб наместо исечени заби - така што конзистентноста од заб до заб се задржува низ целата серија.

  • М0,1–М2,0Стандарден опсег на модули
  • Ø1,40-3,05Стандарден опсег на отвори
  • Ø10–50Опсег на надворешен дијаметар (мм)
  • −30 до +100Работна температура (°C)

Производител на пластична спирална опрема во Кина - прилагодени POM и најлонски спирални запчаници

Raydafon обликува пластични спирални запчаници во сопствената фабрика во Нингбо, Кина, за OEM на кои им е потребен тивок, самоподмачлив запчаник наместо челичен исечен. Запците на запчаниците се формираат во калапот за вбризгување, така што аголот на спиралата, профилот и положбата на отворот се фиксираат со алатот наместо со подоцнежен чекор на обработка - поради што формата на заб од серија до серија останува конзистентна и зошто единечната цена паѓа откако алатот ќе работи. Типични купувачи се градители на мали машини, производители на медицинска и лабораториска опрема, производители на апарати и пумпи и секој што заменува пар подмачкан метален запчаник со пластичен кој не бара одржување.

Стандардно алатирање е најбрзиот и најефтиниот пат: испратете го модулот, бројот на забите, аголот на спиралата, отворот и ширината на лицето, и ако постои калапот, цитираме од залихите. Онаму каде што геометријата е нова, ние ја градиме алатката и калапот на вашиот цртеж. Поврзани производи од истата работилница вклучуваатспирален запчаникопсег во метал за поголем вртежен момент, целоснопластична опремалинија во поттик, црв и внатрешни форми, ипоттикнати запчанициако на вашиот погон не му треба спирално преклопување.

Спецификации

  • Тип на производСпирален запчаник (калап со инјектирање)
  • Стандарден модулМ0.1 – М2.0
  • МатеријалПолиацетал (POM) / Најлон, оценки наполнети со стакло на барање
  • Стандардна дупкаØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Надворешен дијаметарØ10,0 – Ø50,0 mm, до Ø120 mm при прилагодено алатирање
  • Ширина на лицето (L)2,0 – 10,0 мм
  • Работна температура-30 °C до +100 °C
  • ПодмачкувањеСамоподмачкување, не е потребна маст при нормална работа
  • ПрилагодувањеМодул до M3.0, број на заби, агол на спирала, отвор, центар, клуч, боја

Стандардна спецификација. Дупката, надворешниот дијаметар и ширината на лицето се флексибилни во рамките на прикажаните опсези - кажете ни ги вредностите што ви се потребни.

Тип Модул Материјал Досадно Надворешен дијаметар Ширина на лицето (L)
Спирален запчаник М0.1 – М2.0 Полиацетал (POM) / Најлон Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (флексибилен) Ø10,0 – Ø50,0 mm (флексибилен) 2,0 - 10,0 mm (флексибилен)

Толеранција и капацитет:обликуваните пластични запчаници имаат поширок опсег на толеранција од сечените метални запчаници, а точните бројки зависат од модулот, дебелината на ѕидот и степенот на материјалот. Ве молиме наведете ја реакцијата и толеранцијата на централно растојание што му треба на вашето склопување во фазата на понуда - ние ќе потврдиме што може да држи алатот или ќе препорачаме исечена опрема ако пластиката не може да го исполни.

ПОМ или најлон: Избор на вистинскиот материјал

Полиацетал (POM)

Стандардниот избор за мали прецизни брзини. Ниско триење, висока вкочанетост и многу стабилни димензии под влага, што го одржува централното растојание и возвратниот удар предвидливи. Најдобро за погони со континуирано возење и за склопови каде што менувачот мора да држи толеранција со месеци.

Најлон (ПА)

Поцврсто и потолерантно на удари од POM, со подобро амортизирање на удари и вибрации, но ја апсорбира влагата и малку ја менува димензијата со влажноста. Погоден за погони со прекини, удари или високи вибрации наместо позиционирање со тесна толеранција.

Оценки исполнети со стакло

Додавањето стаклени влакна ја зголемува цврстината и вкочанетоста за поголем вртежен момент и ја подобрува отпорноста на лазење при покачена температура, но го зголемува абењето на мувлата и малку го намалува природното придушување. Ќе ве советуваме за степенот и очекуваниот животен век за вашата должност.

Ако вашето барање за вртежен момент е над она што може да го носи обликуваната пластика, искрениот одговор е пресечена брзина - видете ја нашатапоттикна опремаи спирален опсег на пренос во метал. Повеќе би сакале да го цитираме вистинскиот дел отколку да продаваме пластична опрема што не е во функција.

Детали за производот

Фотографиите подолу ги прикажуваат нашите обликувани пластични спирални запчаници: формата на забот, завршетокот на главината и отворот и склопениот комплет за запчаници.

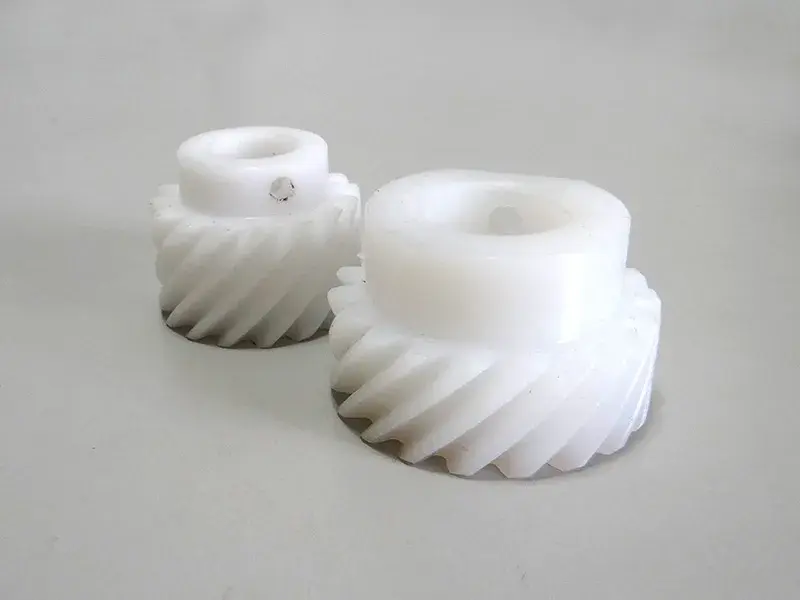

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Лиен пластичен спирален запчаник - агол на спирала, форма на заб и завршен отвор.

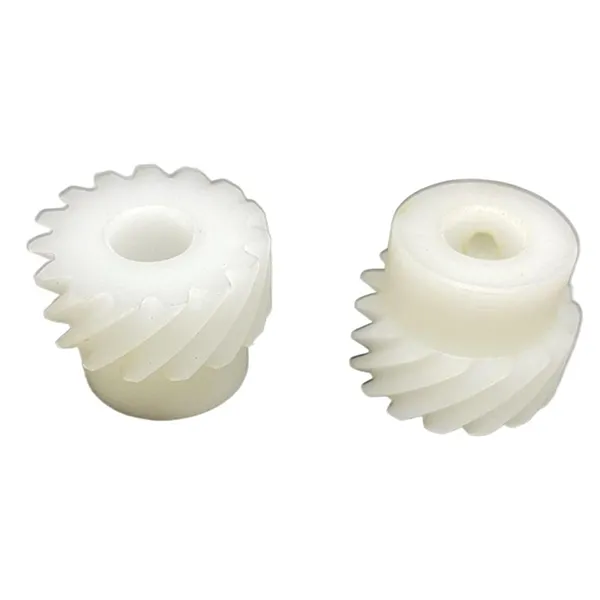

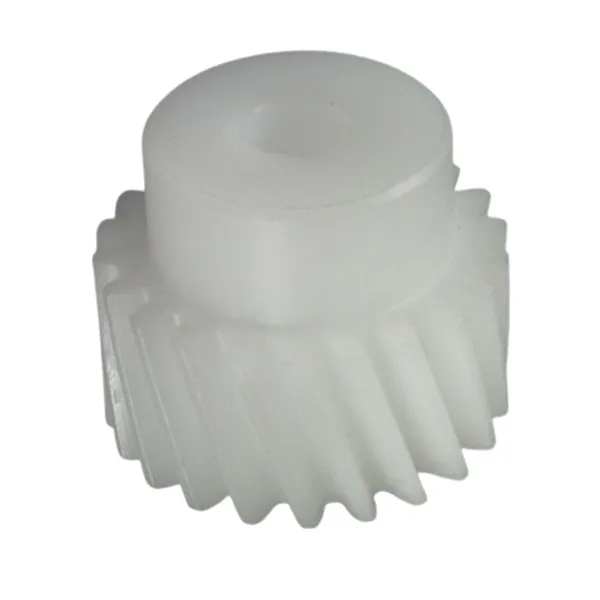

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Стандардна POM спирална опрема со центар и прецизна дупка.
Plastic helical gear set assembled in a small drive application
Пластичен спирален комплет запчаник составен во мал погон.

Клучни предности

  1. 01

    Самоподмачкување

    POM и најлон работат еден против друг или против челик без фолија за масло или маснотии, така што менувачот на кој претходно му требаше комора за подмачкување, заптивки и сервисен интервал може да се изгради без одржување.

  2. 02

    Тивок пренос

    Преклопувањето на спиралата на спирален заб постепено се заглавува наместо со еден удар, а самиот полимер ги намалува вибрациите - измерениот шум на нашите запчаници е околу 20% под еквивалентни погони со брзински брзини во истата апликација.

  3. 03

    Пониска реципрочна тежина

    Лиена пластика е далеку полесна од челик или месинг, што ја намалува инерцијата на погонетите делови. Тоа е важно во рачните алатки, преносливите инструменти, малите механизми за позиционирање и другите производи чувствителни на тежина.

  4. 04

    Отпорност на корозија и хемикалии

    Инженерската пластика не рѓосува и се спротивставува на повеќето киселини, алкалии, детергенти и средства за чистење кои доаѓаат во контакт со храната, така што запчаникот може да работи во влажни, измиени или благо корозивни средини каде што на металниот запчаник ќе му треба позлата.

  5. 05

    Конзистентна лиена геометрија

    Формата на забот доаѓа од шуплината на мувлата, така што секој дел од серијата е суштински идентичен - без повлекување на абењето на секачот, без варијации на профилот од трчање до трчање и многу помалку напор за проверка за вас.

  6. 06

    Фабрички директна цена

    Алатката, обликувањето и инспекцијата се случуваат под еден покрив, без трговска маржа помеѓу. Единечната цена е управувана од фазата на алати, а не од средниот слој.

Како спирален запчаник го пренесува вртежниот момент

Забите на запчаникот одеднаш се среќаваат со забите за парење. Забите на спиралниот запченик се поставени под агол на оската, така што контактот започнува на едниот крај на забот и се провлекува на другиот, на начинот на кој патентот се затвора. Оттука, оптоварувањето се зголемува постепено наместо да пристигнува како удар, што е главната причина зошто спиралниот пар работи помазно и потивко од парот со шпорети со иста брзина и оптоварување.

Вториот ефект е споделување на товарот. Бидејќи неколку заби се во контакт во секој момент долж таа дијагонална линија, силата потребна за пренос на даден вртежен момент се шири на поголема површина на забната страна, така што локалниот контактен притисок е помал, а абењето на површината е побавно. Еден пластичен заб што го носи целиот товар би се деформирал; збир на заби кои ги делат не - токму затоа спиралната геометрија одговара на релативно меки материјали како што се POM и најлон.

Спиралните заби, исто така, произведуваат аксијално потисно оптоварување по должината на вратилото, така што лежиштата или потисните подлошки на вратилото мора да можат да го поднесат. Тоа е единствената конструктивна точка што вреди да се провери пред да се наведе спирален запчаник наместо запчаник: преклопувањето на забите купува тишина и споделување на товарот, но дава дополнителна аксијална сила на остатокот од склопот.

Апликации

  • Мали менувачиФази на тивко намалување
  • Медицински и лабораториски уредиЧисти погони без подмачкување
  • Опрема за храна и пијалоциДелови што се мијат, хемиски отпорни
  • Канцелариски и домашни апаратиАктивирање и тајмери ​​со низок шум
  • Автомобилски додатоциОгледала, седишта, брави, мали актуатори
  • Инструментација и роботикаЛесни погони за позиционирање со ниска инерција
  • Машини за продавање и издавањеСамо-подмачкувачки механизми со долг животен век
  • Пумпи и вентилиВнатрешна опрема што не рѓосува

Ако вашата апликација не е наведена, испратете го цртежот или примерокот на делот. Во повеќето случаи, можеме да потврдиме од аголот на модулот, дупката и спиралата дали се вклопува стандардниот алат или е потребен нов калап.

Најчесто поставувани прашања за купувачите

  • Дали овие запчаници се обликувани или обработени од пластична шипка?Тие се вбризгувани во челичен алат, што ја одржува геометријата на забите идентична низ целата серија и ги намалува трошоците за единицата. Машински пластични запчаници се достапни за прототипови и многу мали волумени.
  • Кој е максималниот вртежен момент што може да го носи пластичната спирална опрема?Тоа зависи од модулот, ширината на лицето, бројот на забите и степенот на материјалот, така што не објавуваме ниту една бројка. Испратете го вртежниот момент, брзината и работниот циклус и ние ќе ви препорачаме модул и материјал или ќе ви кажеме дали наместо тоа, на должноста му е потребен метален запчаник.
  • Дали треба да ја подмачкувам опремата?Не во нормална должност. ПОМ и најлон се самоподмачкуваат. За непрекинато работење со голема брзина или големо оптоварување, мала количина на компатибилна маст може да го продолжи животниот век, а ние ќе го кажеме тоа во фазата на понуда, ако тоа има потреба од вашата должност.
  • Какви толеранции можете да одржите на формата на дупката и забот?Лиени делови држат поширока лента од исечените запчаници. Кажете ни за централно растојание и толеранција на реакција што му треба на вашето склопување и ние ќе потврдиме дали алатот може да го исполни тоа или ќе цитираме обработен дел ако не може.
  • Колкав е трошокот за алати и времето на производство за прилагодена опрема?Цената на алатот зависи од модулот, бројот на шуплини и големината на запчаникот; поголемите модули и алатките со повеќе празнини чинат повеќе. Штом цртежот е одобрен, го потврдуваме времето на носење на алатката и распоредот на примероци со понудата, обично во рок од 24 часа од добивањето на цртежот.
  • Можете ли да поклопите примерок дел што веќе го користиме?Да. Испратете примерок или димензиониран цртеж - модул, број на заби, агол на спирала, отвор, ширина на лицето и материјал. Ќе потврдиме дали се совпаѓа со постоечките алатки или има потреба од нов калап и ќе цитираме во секој случај.

Поврзани производи и понатамошно читање

Побарајте понуда за пластична спирална опрема

Испратете ги вашите детали за цртежот или примерокот - модул, број на заби, агол на спирала, отвор, ширина на лицето, материјал и количина. Потврдуваме дали стандардниот алат одговара или е потребен нов калап и одговараме со цената и времето на испорака во рок од 24 часа.

Испрати барање сега

* Наведените бројки (намалување на бучавата, температурен опсег, опсег на модули и отвори) се однесуваат на стандардна опрема и нормални услови за работа. Ве молиме потврдете го конечниот цртеж и степенот на материјалот пред да нарачате.
