Зошто се користат прецизни запчаници со црви за апликации со високо намалување?

Во компактното куќиште на индустриска роботска рака, серво мотор се врти со 6.000 вртежи во минута. Сепак, излезната осовина се движи бавно, намерна прецизност, вртејќи вртежен момент од стотици њутн метри за да постави тежок товар. Компонентата што ја прави можна оваа драматична трансформација е aПрецизна опрема: опрема за црви. Влезете во кој било производствен објект и ќе најдете запчаници за црви на работа во транспортери, лифтови, машински алати и опрема за пакување. Тие се неопеани херои на механичкиот пренос на моќност, кои го претвораат влезот со голема брзина и мал вртежен момент во излез со мала брзина и висок вртежен момент со едноставност што другите типови на пренос не можат да се совпаднат. Но, зошто запчаниците со црви се стандардниот избор за апликации со високо намалување? Одговорот лежи во уникатната комбинација на геометрија, материјална наука и физика што другите системи на Precision Gear едноставно не можат да ја реплицираат.

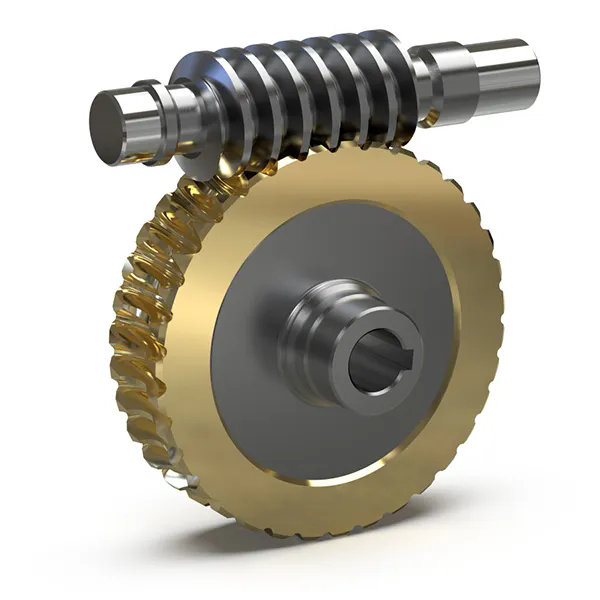

Пар запчаници со црви се состои од црв со навој (движен елемент) и тркало со заби (погонуван елемент). Оваа конфигурација нуди елегантно решение за основниот инженерски проблем: како да постигнете големи намалувања на брзината во една фаза. Црвот со едно стартување со тркало со 60 заби обезбедува сооднос на намалување од 60:1 во компактно пакување. Постигнувањето на истото намалување со брзинските запчаници ќе бара повеќестепено уредување, зголемување на сложеноста, трошоците и просторот. Надвор од способноста за намалување, запчаниците со црви нудат две дополнителни предности кои се клучни во многу апликации: тие обезбедуваат непречено, тивко работење и можат да бидат дизајнирани да се самозаклучуваат, спречувајќи движење наназад кога ќе се исклучи напојувањето. Оваа статија ги истражува техничките основи на доминацијата на запчаникот со црви во апликациите со висока редукција, од неговите геометриски принципи до изборот на материјали што ги дефинираат неговите перформанси.

Содржина

• 1. Што ја прави геометријата на запчаникот за црви идеален за високо намалување?
• 2. Како лизгачкото дејство на запчаниците со црви влијае на ефикасноста и абењето?
• 3. Зошто функцијата за самозаклучување е критична кај апликациите со високо намалување?
• 4. Кои технички спецификации дефинираат висококвалитетна прецизна опрема за црви?
• 5. Заклучок
• 6. Често поставувани прашања (ЧПП)

1. Што ја прави геометријата на запчаникот за црви идеален за високо намалување?

За да разбереме зошто запчаниците со црви се истакнуваат во апликациите со висока редукција, прво мора да ја разбереме нивната геометрија. Замислете стандардна завртка. Како што го вртите, тој напредува линеарно по должината на оската со навој. Сега замислете да ја завиткате таа завртка во круг, така што нејзините нишки ќе станат континуирана спирала. Тоа е црв. Тркалото што се поврзува со него е запчаник со специјално исечени заби кои одговараат на профилот на конецот на црвот. Кога црвот се ротира, неговите нишки ги зафаќаат забите на тркалото, принудувајќи го тркалото да се ротира. Ова е фундаменталниот принцип на работа на запчаникот со црви.

Клучот за високото намалување лежи во односот помеѓу ротацијата на црвот и ротацијата на тркалото. За црв со еден старт - црв со една континуирана нишка - секоја целосна ротација на црвот напредува точно една нишка. Оваа нишка турка на еден заб на тркалото, предизвикувајќи тркалото да се движи за еден заб. Ако тркалото има 60 заби, тогаш црвот мора да ротира 60 пати за да заврши една целосна ротација на тркалото. Односот на намалување е едноставно бројот на забите на тркалото. Ова е намалување од 60:1 постигнато во еден пар на брзини. Спротивно на тоа, за постигнување намалување од 60:1 со брзински запчаници ќе бидат потребни најмалку три етапи, секоја со свои вратила, лежишта и куќиште, што значително ја зголемува сложеноста и цената на преносот.

Геометријата станува уште помоќна кога се разгледуваат црви со повеќе стартување. Црв со два старта има две нишки, напредувајќи два заба по ротација, што резултира со намалување на односот на забите на тркалата поделени со два. Црв со три старта го дели односот со три. Оваа флексибилност им овозможува на дизајнерите да го балансираат односот на намалување наспроти ефикасноста. Повисоките стапки на намалување генерално значат помала ефикасност, бидејќи е потребно повеќе лизгање. Црвите со повеќе стартување нудат поголема ефикасност, но помали коефициенти на намалување. Оваа едноставна геометриска врска - соодносот е еднаков на бројот на забите поделен со стартовите - е она што ги прави црв запчаниците толку елегантно решение за апликации со висока редукција. Со една етапа, може да постигнете сооднос од 5:1 до над 100:1, опсег што е тешко да се совпадне со другите видови прецизни менувачи.

Надвор од пресметката на соодносот, геометријата на запчаникот исто така влијае на неговата носивост. Конецот на црвот е континуирана спирала, што значи дека повеќе заби се во контакт во секое време. Ова го распределува товарот на поголема површина, намалувајќи го контактниот стрес и дозволувајќи му на менувачот да се справи со поголеми вртежи од споредливиот запчаник. Во нашата фабрика, ние произведуваме запчаници со црви со прецизно мелени профили на навој за да се обезбеди максимален контакт и минимална концентрација на стрес. Оваа геометриска предност е причината зошто запчаниците со црви се најпосакувана прецизна опрема за апликации кои бараат висок вртежен момент во компактен фактор.

2. Како лизгачкото дејство на запчаниците со црви влијае на ефикасноста и абењето?

За разлика од спиралните или спиралните запчаници, каде забите се тркалаат едни против други со минимално лизгање, контактот помеѓу црвот и неговото тркало претежно се лизга. Замислете парче креда што се влече по табла. Конецот на црвот се лизга по лицето на секој заб додека се ротира, создавајќи триење што генерира топлина и троши енергија. Ова лизгачко дејство е главната причина поради која запчаниците со црви се помалку ефикасни од другите типови запчаници. Во зависност од соодносот на намалување и параметрите на дизајнот, ефикасноста може да се движи од 50% (за дизајни со висок сооднос и самозаклучување) до над 90% (за дизајни со низок сооднос и со повеќе стартувања).

Ова не е грешка во дизајнот; тоа е физичка последица на геометријата. Конецот на црвот во суштина е завртка, а забите на тркалото се „орев“. Во секој пар завртка-навртка, лизгањето е основното движење. Придобивката е што ова лизгање овозможува континуирано, непречено вклучување, елиминирајќи го ударот и бучавата што може да се појават со тркалачките контактни запчаници. Во апликации каде што нискиот шум и вибрациите се неопходни, како што се опремата за прецизно производство или медицинските уреди, оваа компромисна е добро вредна за загубата на ефикасноста.

За управување со триењето и абењето предизвикано од лизгање, запчаниците со црви се потпираат на внимателно дизајнирана комбинација на материјали и подмачкување. Црвот обично е направен од стврднат челик, како што е 42CrMo4 или 20MnCr5, кој обезбедува тврда површина отпорна на абење. Тркалото е направено од помек материјал, обично фосфорна бронза (CuSn12 или слично). Бронзата делува како „жртвен“ материјал, усогласувајќи се со конецот на црвот и намалувајќи го абењето на поскапата компонента на црвот. Бронзата има и одлични носечки својства, намалувајќи го коефициентот на триење. Разликата во цврстината - црвот е типично 58-62 HRC, додека бронзеното тркало е 80-100 HB - е намерен избор на дизајн. Помеката бронза се носи преференцијално, заштитувајќи го црвот и овозможувајќи долг работен век.

Подмачкувањето е подеднакво критично. Запчаниците со црви бараат масло со висок вискозитет со адитиви за екстремен притисок (EP) за да се одржи доволна подмачкувачка фолија под високи притисоци и брзини на лизгање. Без соодветно подмачкување, лизгачкиот контакт брзо ќе доведе до абење на лепилото, гребење и предвремено откажување. Нашата фабрика препорачува специфични лубриканти за секој од нашите производи Precision Gear, врз основа на оптоварувањето, брзината и работните услови. Ние, исто така, ги дизајнираме нашите куќишта за менувачот со соодветен капацитет на масло и перки за ладење за да ја трошиме топлината создадена од триењето.

Следната табела ги сумира клучните својства на материјалот и подмачкувањето за типична висококвалитетна прецизна опрема за црви.

Разбирањето на ова лизгачко дејство е од суштинско значење за секој што избира прецизна опрема за апликации со високо намалување. Размената помеѓу ефикасноста и непреченото работење, во комбинација со правилниот избор на материјал и подмачкување, е она што го прави успешен дизајн на запчаник со црви. Нашата фабрика ги рафинира овие компромиси во текот на децениското искуство, оптимизирајќи ги нашите производи Precision Gear за да обезбедат сигурни, долготрајни перформанси во најсложените апликации.

3. Зошто функцијата за самозаклучување е критична кај апликациите со високо намалување?

Замислете товарен лифт кој носи тежок товар. Одеднаш прекинува струјата. Моторот застанува, а товарот почнува да се спушта под гравитација, забрзувајќи до опасна брзина. Во типичен менувач, ова би се случило. Во правилно дизајниран систем за запчаници со црви, тоа не е така. Товарот застанува и останува суспендиран, држејќи се на место од триењето помеѓу црвот и тркалото. Ова е функцијата за самозаклучување, својство уникатно за запчаниците со црви што е критично во многу апликации со високо намалување.

Условот за самозаклучување произлегува од истата геометрија што им дава на запчаниците со црви нивниот висок капацитет за намалување. Црвот е завртка, а тркалото е навртка. Кога ќе престанете да ја вртите завртката, навртката не ја придвижува завртката наназад освен ако не се надмине триењето. Во запчаник со црви, самозаклучувањето се случува кога аголот на триење (определен со коефициентот на триење и аголот на притисок) го надминува аголот на водењето на конецот на црвот. Кога овој услов е исполнет, товарот на тркалото не може да го надмине триењето за да го заврти црвот. Системот се заклучува, држејќи го товарот на место.

Функцијата за самозаклучување не е автоматска. Тоа зависи од односот на редукција и коефициентот на триење. Општо земено, црвот со едно стартување со сооднос на редукција од 30:1 или поголем ќе се самозаклучува под типични работни услови. Поголемото триење (од зголемено оптоварување или послабо подмачкување) го прави самозаклучувањето поефикасно. Спротивно на тоа, помалото триење може да го намали или елиминира самозаклучувањето. Ова е причината зошто изборот на лубрикант е критичен: лубрикант кој е премногу ефикасен во намалувањето на триењето може ненамерно да ја порази способноста за самозаклучување на менувачот.

Самозаклучувањето е клучна безбедносна карактеристика во многу апликации. Ја елиминира потребата од сопирачки или други уреди за држење, поедноставувајќи го дизајнот и намалувајќи ги трошоците. Исто така, ја подобрува безбедноста со спречување на ненамерно движење при губење на струја. На пример, во транспортниот систем, самозаклучувањето спречува ременот да се врати назад кога моторот е исклучен. Во машински алат, тој ја држи алатката во позиција за време на прекин на струја. Оваа карактеристика е причината зошто запчаниците со црви се широко користени во дигалки, лифтови и секоја апликација каде што е потребно задржување на товарот.

Замена е ефикасноста. Самозаклучувачките запчаници со црви се инхерентно помалку ефикасни од дизајните што не се заклучуваат бидејќи е потребно триење за да се постигне ефектот на блокирање. Истото триење што го задржува товарот, исто така, ја одзема моќноста на системот при нормална работа. Во апликации каде што не е потребно задржување на товарот, може да се користи црв со повеќе стартување со помал коефициент на триење за да се подобри ефикасноста.

Нашите фабрички инженери можат да ја пресметаат состојбата на самозаклучување за кој било специфичен дизајн, земајќи го предвид односот на намалување, аголот на притисок и очекуваниот коефициент на триење. Оваа анализа гарантира дека нашите производи Precision Gear ги исполнуваат специфичните барања на секоја апликација, балансирајќи ја потребата за задржување на товарот со потребата за ефикасност.

4. Кои технички спецификации дефинираат висококвалитетна прецизна опрема за црви?

Изборот на прецизна опрема за примена со висока редукција бара темелна евалуација на техничките спецификации. Овие параметри ги дефинираат перформансите, долговечноста и соодветноста на менувачот за дадена апликација. Следната табела дава преглед на клучните спецификации за нашите производи Precision Worm Gear. Секој параметар е внимателно контролиран во текот на нашиот производствен процес за да се обезбеди доследна, доверлива изведба.

Секоја спецификација во оваа табела раскажува приказна за перформансите на менувачот. Централното растојание ја одредува големината на менувачот и капацитетот на вртежниот момент. Поголемото централно растојание овозможува поголеми брзини, кои можат да се справат со поголеми оптоварувања. Односот на намалување е примарен параметар кој ја дефинира функцијата на менувачот. Модулот и профилот на забот ја одредуваат силата и мазноста на работата на менувачот. Оценката за прецизност на менувачот, типично DIN 4 до 6 за висококвалитетни запчаници со црви, директно влијае на бучавата, вибрациите и мазноста на менувачот. Производите Precision Gear на нашата фабрика се произведуваат според DIN 5 или повисоко, обезбедувајќи извонредни перформанси при тешки апликации.

Нашата фабрика користи напредна CNC опрема за мелење и мерење за да ги постигне и потврди овие спецификации. Нашите машини за брусење можат да произведат профили на заби со точност на ниво на микрони, обезбедувајќи правилна шема на мрежење и распределба на товарот. Нашата мерна опрема, вклучувајќи ги тестерите за брзини и машините за мерење на координати, потврдува дека секоја брзина ги исполнува наведените толеранции. Ваквото внимание на деталите е она што ја разликува висококвалитетната прецизна опрема од стандардната, и затоа на нашите производи им се верува во индустриите каде што доверливоста и прецизноста се најважни.

5. Заклучок

The Precision Worm Gear е мастеркласа во инженерските компромиси. Неговата геометрија обезбедува природни соодноси за намалување со голема брзина што е тешко да се постигнат со други типови на пренос. Неговото лизгачко дејство, додека ја намалува ефикасноста, овозможува непречено, тивко работење и овозможува способност за самозаклучување што е од клучно значење за безбедноста во многу апликации. Комбинацијата од стврднати челични црви и бронзени тркала, поддржани со соодветно подмачкување, дава издржлив систем за пренос кој обезбедува долгогодишна сигурна услуга. Без разлика дали дизајнирате транспортен систем, машинска алатка или земјоделски прибор, опремата за црви нуди решение кое е едноставно, ефективно и докажано.

НаРејдафон, нашата фабрика произведува висококвалитетни производи Precision Gear повеќе од 20 години. Нашите запчаници со црви се дизајнирани да ги задоволат најсложените спецификации, со прецизни оценки до DIN 5. Нудиме целосен опсег на големини и соодноси, поддржани со сеопфатна техничка поддршка и ригорозна контрола на квалитетот. Доколку барате доверлив партнер за вашите потреби на Precision Gear, ве покануваме да контактирате со нас за да разговараме за вашата апликација. Контактирајте ја Raydafon Technology Group Co.,Limited денесда откриете како нашите решенија Precision Worm Gear можат да го напојуваат вашиот следен проект.

6. Често поставувани прашања (ЧПП)

Прашање 1: Која е разликата помеѓу црв со едно стартување и мулти-старт и како да изберам помеѓу нив?

Одговор: Црв со едно стартување има една континуирана нишка, што резултира со највисок сооднос на намалување за даден број на заби на тркалото. Односот на намалување е еднаков на бројот на забите на тркалото. Црвот со повеќе стартување има две или повеќе нишки, со што се намалува односот на намалување, но се зголемува ефикасноста. На пример, тркалото со 60 заби со црв со едно стартување дава сооднос 60:1; со црв со два старта, односот е 30:1. Изберете црв со еден старт кога е потребно максимално намалување и кога ефикасноста е помалку критична. Изберете црв со повеќе стартувања кога ви треба умерено намалување со поголема ефикасност или кога не е потребно самозаклучување.

Прашање 2: Зошто запчаниците со црви генерираат толку многу топлина и како може да се управува со тоа?

Одговор: Топлината во запчаникот за црви се создава од лизгачкото триење помеѓу црвот и забите на тркалото. Ова е вродена карактеристика на геометријата на запчаникот на црви. За управување со топлината, системите за запчаници со црви бараат соодветно подмачкување за да се намали триењето и да се однесе топлината. Куќиштето треба да биде дизајнирано со доволна површина за да се исфрла топлината преку конвекција. Во апликациите со висока моќност, може да биде потребно принудно ладење (ладење со вентилатор или течно ладење). Нашата фабрика може да препорача соодветен метод на ладење за вашата специфична апликација.

Прашање 3: Како можам да утврдам дали мојата опрема за црви се соочува со прекумерно абење?

Одговор: Најчестите знаци на прекумерно абење на запчаникот се зголемени реакции, зголемен шум и повисоки работни температури. Визуелната проверка на забите на менувачот може да открие знаци на абење, како што се полиран или истрошен изглед, дупчење или гребење. Редовната анализа на маслото може да открие присуство на честички на абење, обезбедувајќи рана индикација за абење. Најсигурен метод е да се следат перформансите на менувачот со текот на времето и да се вршат периодични инспекции. Нашата фабрика препорачува рутински распоред за проверка врз основа на работните услови на менувачот.

Прашање 4: Дали товарот може да се вози во рикверц?

Одговор: Ова зависи од дизајнот на менувачот. Ако запчаникот се заклучува, товарот не може да го придвижи црвот во рикверц. Меѓутоа, ако триењето е недоволно (поради мало оптоварување, големо подмачкување или дизајн со повеќе стартувања со мал сооднос на намалување), товарот може да го врати црвот назад. Во многу апликации, ова е непожелно и функцијата за самозаклучување е намерно вградена. Во други апликации, може да биде потребна позадинско возење од безбедносни или оперативни причини. Нашата фабрика може да дизајнира прецизна опрема со соодветни карактеристики за самозаклучување за вашата специфична апликација.

Прашање 5: Која е типичната оценка за прецизност за висококвалитетна опрема за црви?

Одговор: Висококвалитетната прецизна опрема обично се произведува според стандардите за квалитет DIN 5 или AGMA 12 или подобри. Овие оценки обезбедуваат непречено функционирање, низок шум и минимална реакција. За помалку тешки апликации, DIN 6-7 може да биде прифатлив. Нашата фабрика може да произведува запчаници со црви до степен DIN 4 за апликации со најголема прецизност, како што се позиционирање на машински алат и роботика. Изборот на степенот на прецизност зависи од прецизноста на апликацијата и барањата за бучава.
