Како спиралните прецизни запчаници ги намалуваат бучавата и вибрациите?

Замислете да стоите покрај брз индустриски менувач кој работи со 3.000 вртежи во минута. Ако содржи брзински запчаници со директно сечење, звукот е изразен, силен лелекаат - речиси крик - што може да биде физички непријатно. Овој шум не е само досада; тоа е звучниот знак на удар, триење и вибрации што сигнализира загуба на енергија и потенцијално абење. Сега замислете го истиот менувач опремен со спирални прецизни запчаници. Звукот станува мазен, придушен потпевнувач - речиси шепот. Оваа драматична разлика е резултат на фундаменталната геометриска разлика помеѓу тоа како спиралните запчаници и запчаниците ја пренесуваат моќта. НаRaydafon Technology Group Co., Limited, нашата фабрика произведуваПрецизна опремапроизводи повеќе од две децении, и видовме како преминот од спирална кон спирална геометрија ги трансформираше индустриите од автомобилска во воздушна. Оваа статија ќе ги сецира инженерските принципи кои овозможуваат спиралните прецизни запчаници да ги намалат бучавата и вибрациите, надминувајќи ги едноставните описи за да ја истражат физиката на контактот со забите, математиката на односот на преклопување и прецизноста на производството потребна за реализација на овие придобивки.

Бучавата и вибрациите генерирани од паровите на запчаниците се резултат на два примарни механички феномени: возбудување од удар во моментот на заплеткување на забот и периодични варијации во вкочанетоста на мрежата кога забите влегуваат и излегуваат од контакт. Запчаниците со поттик, со заби кои се заглавуваат истовремено низ целата ширина на лицето, создаваат ненадејно, импулсивно оптоварување што генерира вибрации и бучава со висока фреквенција. Спиралните прецизни запчаници, напротив, имаат заби кои се исечени под агол на оската на менувачот. Овој агол предизвикува зафаќањето на забот да биде прогресивно - тркалачки, лизгачки контакт кој започнува на едниот крај на забот и се движи низ ширината на лицето. Овој прогресивен ангажман го елиминира ефектот на „чекан“ на истовремениот контакт, драматично намалувајќи ги силите на удар што создаваат бучава. Во следните делови, детално ќе го испитаме овој феномен, квантифицирајќи ги придобивките преку клучните параметри како што се односот на контактот и попречното преклопување, и истражувајќи ги напредните производствени техники кои обезбедуваат овие теоретски предности да се реализираат во пракса.

Содржина

• 1. Што се спирални прецизни запчаници?
• 2. Зошто прогресивното заплеткување на забите го намалува ударниот шум?
• 3. Како повисок сооднос на преклопување непречен пренос на вртежен момент?
• 4. Како прецизноста на производството го минимизира возбудувањето на вибрациите?
• 5. Како изборот на материјали и површинските третмани го подобруваат амортизацијата?
• Најчесто поставувани прашања (ЧПП)
• Заклучок

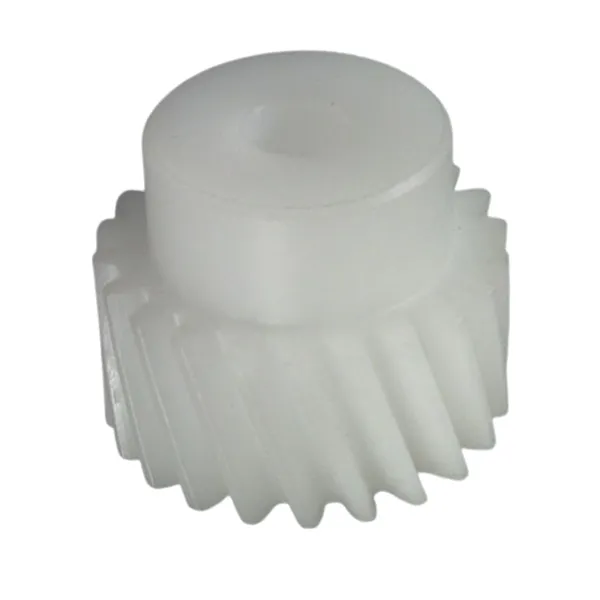

Што се спирални прецизни запчаници?

За да разбереме како спиралните прецизни запчаници ги постигнуваат своите супериорни карактеристики на бучава и вибрации, прво мора да воспоставиме јасна слика за тоа што се тие и како се разликуваат од другите типови запчаници. Замислете стандарден запчаник - забите се прави и паралелни со оската на ротација на запчаникот. Кога се спојуваат два брзински запчаници, забите се заглавуваат по линијата што се протега низ целата ширина на лицето на двата брзини истовремено. Ова е „линиски контакт“ кој се јавува нагло, при што целото оптоварување се нанесува во еден момент кога парот на забите влегува во мрежата. Сега замислете да го земете запчаникот и да му ги исечете забите под агол на оската, како конците на завртката. Ова е спирален запчаник. Аголните заби создаваат сосема поинаква динамика на заглавување: наместо целосната линија на контакт да се појави одеднаш, контактната точка започнува на едниот крај на забот и прогресивно се движи низ ширината на лицето додека се ротира запчаникот.

Аголот на спиралата - вообичаено се движи од 8 ° до 30 ° за повеќето индустриски апликации - е дефинирачкиот геометриски параметар на спирален запчаник. Овој агол воведува значајна инженерска предност: прогресивното заплеткување на забите ја намалува стапката на нанесување на оптоварување, минимизирајќи ги силите на удар што создаваат бучава и вибрации. Покрај тоа, спиралниот запчаник секогаш има повеќе од еден пар заби во контакт во секој даден момент, што го распределува товарот на поголема површина и го измазнува целокупниот пренос на вртежниот момент. Овие придобивки се толку значителни што спиралните прецизни запчаници станаа стандарден избор за апликации каде што мазноста и тивкото работење се најважни - од автомобилски преноси и турбини на ветер до роботика и прецизни машини. Во Raydafon, во нашето портфолио Precision Gear доминираат спирални дизајни, со агли на спиралата оптимизирани преку опширно тестирање за секоја специфична апликација.

Сепак, спиралната геометрија воведува една компликација: заоблените заби генерираат аксијална потисна сила која мора да се управува, обично преку употреба на потисни лежишта или со користење на запчаници со двојна спирала (шевронен). Оваа дополнителна сложеност е мала цена за драматичните подобрувања во бучавата, вибрациите и носивоста. Нашата фабрика има развиено сопственички дизајни на лежишта и конфигурации на куќиштето кои ефикасно управуваат со овие потисни оптоварувања, осигурувајќи дека нашите спирални прецизни запчаници ги даваат своите придобивки без да ја загрозат сигурноста на системот. Во следниот дел, ќе погледнеме со „бавно движење“ на заглавувањето на забите, споредувајќи ја динамиката на ударот на запчаниците и спиралните запчаници за да го разбереме потеклото на нивните знаци на бучава.

Зошто прогресивното заплеткување на забите го намалува ударниот шум?

За да го цениме ефектот на намалување на бучавата на спиралните запчаници, прво мора да го разбереме механизмот за генерирање бучава кај запчаниците. Замислете две запчаници кои се спојуваат со голема брзина. Како што запчаниците се ротираат, пар заби се приближуваат до заглавување. Во моментот кога предните рабови ќе дојдат во контакт, целата широчина на лицето на парот на забите одеднаш се оптоварува. Ова создава остра, импулсивна сила која се шири низ телото на менувачот и во потпорната конструкција. Импулсот возбудува широк спектар на фреквенции на вибрации, од кои многу спаѓаат во звучниот опсег. Ова е изворот на карактеристичното „лелекање“ на брзите запчаници - тоа е, всушност, звукот на метал кој удира во метал, кој се повторува илјадници пати во минута. Енергијата на овој удар, исто така, придонесува за абење, дупчење и замор, намалувајќи го работниот век на парот на менувачот.

Сега замислете спирален пар прецизни запчаници во бавно движење. Зафаќањето на забот започнува не со ненадеен контакт на линијата, туку со точкаст контакт на еден агол од забот. Како што се ротира запчаникот, оваа контактна точка се движи дијагонално по ширината на лицето, трасирајќи патека од предниот раб до задниот раб. Ова е процес на „вклучен ангажман“ наместо „влијателен ангажман“. Товарот се применува постепено во текот на циклусот на вклучување, наместо моментално. Оваа постепена примена на оптоварување значително ја намалува максималната сила што се пренесува на телото на менувачот, што пак ја намалува амплитудата на вибрациите и добиениот шум. Нашата фабрика спроведе опширно компаративно тестирање, а резултатите се конзистентни: спирален прецизен запчаник со еквивалентна големина и број на заби обично генерира 8-12 dB помалку шум од опремата за шпорети, што одговара на намалување за повеќе од 80% на воочената гласност.

За да го поставите ова во перспектива, разгледајте ја следната споредба на клучните параметри за вклучување за брзински и спирални запчаници под слични работни услови. Овие вредности се засноваат на тестирање спроведено во нашата фабрика со користење на стандардизирана опрема за тестирање и конзистентен сет на работни параметри (3.600 RPM, 50 N·m вртежен момент).

Факторот на динамичко оптоварување, прикажан во табелата, е мерка за тоа колку вистинското оптоварување го надминува номиналното оптоварување поради ефектите од ударот. Факторот од 1,8 за брзините за брзини значи дека забите искусуваат речиси двојно поголема сила што би била предвидена со едноставна статичка анализа - значаен придонес за забрзаното абење и замор. Намалениот фактор на динамичко оптоварување на спиралните запчаници објаснува зошто тие не само што работат потивко, туку и траат подолго. Во Raydafon, ние ги дизајнираме нашите спирални прецизни производи со оптимизирани агли на спиралата за да ги минимизираме динамичките оптоварувања за секоја специфична апликација. Ова не е параметар кој одговара на сите; аголот на спиралата кој добро функционира за примена со мала брзина може да биде неоптимален за апликација со голема брзина.

Како повисок сооднос на преклопување непречен пренос на вртежен момент?

Прогресивното ангажирање на спиралните заби е само половина од приказната. Другиот, подеднакво важен фактор е концептот на „сооднос на преклопување“ или „однос на контакт“, кој го квантифицира просечниот број на парови на заби во контакт во секој даден момент. Во запчаник за брзини, односот на контакт е типично помеѓу 1,3 и 1,6. Ова значи дека, во просек, само еден или еден и пол парови заби го делат товарот во дадено време. Како што парот на забите излегува од мрежата и влегува следниот пар, доаѓа краток момент кога бројот на забите во контакт опаѓа, што предизвикува флуктуација во вкочанетоста на решетката. Оваа флуктуација е примарен извор на вибрации во системите за брзински запчаници - запчаникот „се тресе“ додека оптоварувањето се пренесува од еден пар на заб на другиот.

Спирален прецизен запчаник, напротив, има многу поголем вкупен однос на контакт. Тоа е затоа што вкупниот однос на контакт е збирот на односот на попречниот контакт (исто како и запчаникот) и односот на преклопување, кој се воведува со аголот на спиралата. Односот на преклопување е аксијално преклопување на паровите на забите долж ширината на лицето. За добро дизајнирана спирална опрема, односот на преклопување е типично 1,0 или поголем, што значи дека вкупниот однос на контакт често е во опсег од 2,0 до 2,5. Тоа значи дека во секој момент има во просек од два до два ипол парови заби во контакт. Товарот се распределува на повеќе заби, а преминот од еден пар на друг е мазен бидејќи преклопувањето осигурува дека влезниот пар веќе носи одредено оптоварување пред излезниот пар да се откачи. Ова преклопување ја елиминира цикличната варијација во вкочанетоста на решетката што е примарен извор на вибрации кај брзинските запчаници.

За да ја визуелизирате разликата, замислете како носите тежок предмет со една наспроти две раце. Со едната рака, товарот е концентриран, а секоја промена во држењето на телото е застрашувачка. Со две раце, товарот се дели, а транзицијата е мазна. Истиот принцип важи и за забите на менувачот. Повисокиот однос на контакт на спиралните прецизни запчаници резултира со помазен пренос на вртежен момент со помали амплитуди на вибрации. Ова е особено важно во апликациите со голема брзина каде што дури и малите флуктуации на вртежниот момент можат да предизвикаат резонанции во потпорната структура, што доведува до бучава и потенцијално оштетување. Нашата фабрика разви комерцијален алгоритам за оптимизација на профилот на забите кој го максимизира односот на контактот за даден агол на спиралата и ширината на лицето, обезбедувајќи дека нашите производи Precision Gear обезбедуваат најмазен можен пренос на енергија.

Намалувањето на варијацијата на вкочанетоста на решетката, прикажано во последниот ред од табелата, е клучен показател за потенцијалот за вибрации. Речиси постојаната вкочанетост на мрежата на спирален прецизен запчаник значи дека парот на менувачот делува речиси како цврста спојка, пренесувајќи ја моќта непречено и тивко. Ова е причината зошто спиралните запчаници се претпочитан избор за апликации кои бараат висока прецизност и низок шум, како што се опрема за медицинска слика, воздушни актуатори и автомобилски преноси од висока класа. Во Raydafon Technology Group Co., Limited, ние се гордееме со производството на прецизни производи кои постојано постигнуваат сооднос на контакт од 2,4 или повисок, обезбедувајќи им на нашите клиенти да имаат корист од најмазниот можен пренос на енергија.

Како прецизноста на производството го минимизира возбудувањето на вибрациите?

Теоретските предности на спиралната геометрија - прогресивно зафаќање и висок сооднос на преклопување - може целосно да се реализираат само ако запчаниците се произведени со исклучителна прецизност. Всушност, грешките во производството често се примарен извор на бучава и вибрации во системите за пренос, дури и кога геометријата е теоретски совршена. Спирален прецизен запчаник со мала грешка на чекорот на забот, излив во отворот или отстапување на профилот ќе генерира вибрации без оглед на неговиот агол на спиралата. Во нашата фабрика, инвестиравме многу во најновите технологии за производство и инспекција на опрема за да се осигураме дека секоја прецизна опрема што ја произведуваме ги исполнува најстрогите толеранции. Овој дел ќе ги истражи критичните производствени параметри кои ги одредуваат перформансите на бучавата и вибрациите на менувачот и како ги контролираме.

Најкритичниот параметар е точноста на профилот на забот. Теоретскиот инволутен профил на забот на запчаникот е математички совршена крива која обезбедува постојан однос на брзината. Во реалноста, секоја брзина има одредено отстапување од идеалниот профил, што може да се измери со помош на машина за проверка на менувачот. Ова отстапување генерира грешка во преносот - разликата помеѓу вистинската и теоретската положба на излезното вратило. Грешката во преносот е основен извор на вибрации во паровите на запчаниците: додека менувачот се ротира, различниот контакт на забите предизвикува излезната осовина да се забрза и малку да забави, генерирајќи сили за забрзување кои ги возбудуваат вибрациите. Нашата фабрика користи високопрецизни машини за мелење CNC запчаници кои можат да постигнат отстапувања на профилот помали од 5 микрометри (µm), што е од суштинско значење за апликации со голема брзина и низок шум.

Друг критичен фактор е точноста на чекорот на забот. Ако растојанието помеѓу забите не е совршено униформно, парот на запчаниците ќе доживее циклично „пелтечење“ додека се ротира, генерирајќи бучава на фреквенцијата на спојување на забите и нејзините хармоници. Нашиот процес на мелење е контролиран за да се осигура дека кумулативната грешка на висината при целосна ротација е помала од 10 µm. Слично на тоа, истекот на отворот на менувачот - ексцентричноста на центарот на менувачот во однос на неговата оска на ротација - може да предизвика вибрации еднаш во револуција што е особено тешко да се филтрира. Ние го контролираме истекот на дупката до 5 µm за нашите брзи со висока прецизност. Следната табела ги прикажува типичните производствени толеранции што ги одржуваме за нашите производи Precision Gear, заедно со влијанието на надминувањето на овие толеранции врз бучавата и вибрациите.

Надвор од овие геометриски толеранции, подеднакво важна е и површинската завршница на забите на менувачот. Груба површина, дури и ако е геометриски точна, ќе генерира бучава предизвикана од триење и микро-дупчење. Нашиот процес на мелење е проследен со чекор на доработка, што ја намалува грубоста на површината на под 0,4 µm Ra. Ова не само што ја намалува бучавата, туку и ја подобрува издржливоста на менувачот со намалување на концентрациите на стрес на површината. Ние, исто така, користиме напредни техники за инспекција, како што се машини за мерење на координати (CMM) и анализатори на запчаници, за да ја потврдиме секоја критична димензија пред да биде одобрена опрема за испорака. Оваа посветеност на прецизноста е она што ги прави нашите производи Precision Gear да се истакнат во тешките апликации.

Како изборот на материјали и површинските третмани го подобруваат амортизацијата?

Додека геометријата и прецизноста на производството се основните детерминанти на бучавата и вибрациите на менувачот, материјалните својства на самиот запчаник играат значајна улога во амортизирањето на вибрациите што се создаваат. Не сите челици се создадени еднакви кога станува збор за амортизацијата на вибрациите. Капацитетот на амортизација на материјалот е неговата способност да апсорбира механичка енергија и да ја дисипира како топлина, наместо да ја пренесува како вибрации. За брзини, поголем капацитет на амортизација ја намалува амплитудата на вибрациите што се пренесуваат на куќиштето и околната структура, што резултира со потивко работење. Во Raydafon Technology Group Co., Limited, спроведовме опширно истражување за ефектите од изборот на материјали и термичка обработка врз перформансите на бучавата и вибрациите на нашите производи Precision Gear.

Леано железо, на пример, има одличен капацитет на амортизација поради неговата графитна микроструктура, која ја апсорбира вибрациската енергија. Сепак, леано железо има помала цврстина и отпорност на абење од челикот, што го прави несоодветно за апликации со големо оптоварување и голема брзина. За апликации за прецизни менувачи, ние обично користиме висококвалитетни легирани челици како што се 8620, 9310 или 17CrNiMo6. Овие челици се карбуризирани и стврднати за да се постигне тврдо, отпорно на абење куќиште додека се одржува цврсто јадро отпорно на удари. Тврдоста на куќиштето е типично 58-62 HRC, додека цврстината на јадрото е 30-40 HRC. Оваа двофазна структура обезбедува добра рамнотежа на отпорност на абење, сила на замор и капацитет на амортизација.

Друг пристап за зајакнување на амортизацијата е преку употреба на површински третмани. Нашите производи Precision Gear често се подложени на шутирање, процес во кој мали челични или керамички честички се експлодираат на површините на забот на менувачот. Шутот создава корисен слој од преостанатиот стрес на компресија на површината, што ја подобрува силата на замор и исто така ги намалува вибрациите. Површинските модификации воведени со шутирање создаваат мала „грубост“ на микроскопска скала што може да дејствува како амортизер на вибрации со апсорпција на дел од вибрациската енергија. Во нашето тестирање, запчаниците со шут покажуваат намалување на амплитудата на вибрациите за 5-8% во споредба со непрободените брзини со иста геометрија и материјал, а сè друго е еднакво.

Покрај шутот, нашата фабрика нуди и низа специјализирани површински премази за нашите производи Precision Gear. Овие облоги, како што е јаглеродот сличен на дијамант (DLC) или волфрам карбидот, може да го намалат триењето и абењето, што го намалува создавањето на високофреквентен шум. Запчаниците обложени со DLC, особено, се покажа дека го намалуваат спектарот на бучава на вибрации до 3 dB(A) при апликации со голема брзина. Комбинацијата на оптимизиран избор на материјали, термичка обработка и површинска обработка е моќен пристап за намалување на бучавата и вибрациите на менувачот што ги надополнува геометриските предности на спиралните заби. Нашиот инженерски тим може да препорача оптимална комбинација на материјал и третман за вашата специфична апликација, врз основа на потребното оптоварување, брзина и услови на животната средина.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Кое е типичното намалување на бучавата при префрлување од запчаник во спирален прецизен запчаник?

Одговор: Намалувањето на бучавата зависи од специфичните работни услови, но во нашето опширно тестирање, спиралната прецизна опрема вообичаено постигнува 8-12 dB(A) намалување на нивото на звучниот притисок во споредба со еквивалентна опрема за поттикнување. Ова одговара на вооченото намалување на гласноста од 80-90 проценти, бидејќи човечкото уво перцепира намалување од 10 dB како приближно половина од јачината на звукот. Намалувањето е најизразено при повисоки брзини каде што побудувањето на ударот на запчаниците е најтешко.

Прашање 2: Дали поголемиот агол на спиралата секогаш ги намалува бучавата и вибрациите?

Одговор: Не мора. Додека поголемиот агол на спиралата го зголемува односот на преклопување и го измазнува зафаќањето, тој исто така генерира повисоки аксијални сили на потисок што може да предизвикаат дополнителни вибрации и да бараат поцврсти лежишта. Постои оптимален агол на спирала за секоја апликација што го балансира намалувањето на бучавата со носивоста. Нашиот инженерски тим во Raydafon Technology Group Co., Limited користи напредни алатки за симулација за да го одреди оптималниот агол на спиралата за вашите специфични работни услови. За повеќето индустриски апликации, аголот на спиралата помеѓу 15° и 25° обезбедува одлична рамнотежа на непречено работење и податливи потисни оптоварувања.

Прашање 3: Како модификацијата на профилот на забот на менувачот влијае на бучавата на спирален прецизен запчаник?

Одговор: Модификацијата на профилот на забот, како што е релјефот на врвот и оловното крунисување, често се применува на спиралните запчаници за да се компензира еластичното отклонување на забите под оптоварување. Ова го спречува контактот со рабовите и осигурува дека товарот се распределува рамномерно низ површината на забот, што го намалува возбудувањето на вибрациите со висока фреквенција. Нашата фабрика користи специјализиран софтвер за модификација на профили за да ги дизајнира оптималните модификации на забите за секоја апликација Precision Gear. Дури и мала модификација од 5-10 микрометри може да има забележително влијание врз намалувањето на бучавата од менувачот и продолжување на животниот век на замор.

Прашање 4: Која е разликата помеѓу бучавата на менувачот и вибрациите на менувачот, и зошто тие се поврзани?

Одговор: Вибрацијата на менувачот е механичко осцилирање на запчаникот и неговата потпорна структура, додека бучавата на менувачот е звучниот звук што се генерира со пренос на тие вибрации низ воздухот. Двете се директно поврзани: целата бучава од менувачот е предизвикана од вибрации. Вибрациите потекнуваат од мрежата на менувачот поради грешка во преносот, удар или триење, а потоа се пренесуваат преку вратилата и лежиштата на менувачот до куќиштето, кое зрачи звук. За да го намалиме шумот на менувачот, прво мора да ги намалиме вибрациите на менувачот со подобрување на мазноста на решетката.

Прашање 5: Дали може да се користат спирални прецизни запчаници во апликации со висок вртежен момент и со мала брзина или се погодни само за употреба со голема брзина?

Одговор: Спиралните прецизни запчаници се подеднакво погодни за апликации со висок вртежен момент и мала брзина, како што се дигалки за дигалки и погони за транспортери. Во овие апликации, намалувањето на бучавата и вибрациите ја подобрува удобноста на операторот и го намалува ризикот од структурно оштетување. Сепак, аксијалните потисни сили сè уште се присутни и мора да се управуваат со соодветни лежишта. Нашата фабрика произведува производи Precision Gear за широк опсег на комбинации на вртежен момент и брзина, а ние можеме да препорачаме оптимален агол и геометрија на спиралата за вашата специфична примена, без разлика дали е со голема брзина, висок вртежен момент или и двете.

Заклучок

Намалувањето на бучавата и вибрациите во спиралните прецизни запчаници е резултат на внимателно координирана интеракција на геометријата, прецизноста на производството и науката за материјалите. Прогресивното заплеткување на забите на спиралните заби го елиминира ударниот удар со чекан на запчаниците; високиот сооднос на преклопување го измазнува преносот на вртежниот момент и ги намалува варијациите на вкочанетоста на мрежата; бараните производствени толеранции ја минимизираат грешката во преносот; а материјалите и површинските третмани ги намалуваат преостанатите вибрации. Во Raydafon Technology Group Co., Limited, нашата фабрика ја совлада оваа интеракција во текот на децениското искуство, произведувајќи производи Precision Gear кои обезбедуваат исклучителна мазност и тишина во најсложените апликации.

Ако сакате да ги намалите бучавата и вибрациите во вашите системи со опрема, ве покануваме да се вклучите со нашиот тим од инженери. Нудиме сеопфатен опсег на спирални прецизни запчаници, приспособени на вашите специфични работни барања. Нашата фабрика е опремена со најнова технологија за мелење и проверка на запчаниците, а нашите инженери имаат експертиза да препорачаат оптимален дизајн, материјал и комбинација за третман за вашата апликација.Контактирајте ја Raydafon Technology Group Co.,Limited денесза да разговарате за вашите барања за прецизна опрема и да откриете како можеме да ви помогнеме да постигнете потивок, помазен и посигурен пренос на енергија.
