Кои фактори ја поттикнуваат зголемената употреба на универзални спојки во тешката опрема?

Во тешкиот свет на тешка опрема - камиони за рударство, градежни багери, земјоделски жетвари и индустриски преси - доверливиот пренос на енергија не може да се преговара. Во текот на изминатата деценија, инженерите и менаџерите на возниот парк беа сведоци на одлучувачка промена: Универзалните спојки ги заменуваат традиционалните крути или флексибилни спојки со забрзана стапка. Во Raydafon Technology Group Co., Limited, нашата фабрика документирала зголемување од 240% во барањата за тешки универзални зглобови само од 2020 година. Оваа трансформација не е случајна; тоа произлегува од конвергенција на механички, економски и технолошки притисоци кои наследни дизајни за спојување едноставно не можат да ги решат.

Денешната тешка опрема работи под екстремни аголни неусогласувања, оптоварување со удари и просторни ограничувања.Универзални спојкинудат уникатна комбинација на висока густина на вртежен момент, аголна слобода и намалени циклуси на одржување. Од нашето искуство во Raydafon Technology Group Co., Limited, движечките сили вклучуваат подобрени стандарди за издржливост, предности на вкупните трошоци на сопственост, напредна наука за материјалите и потреба од побезбедни, попредвидливи погонски линии. Оваа статија го расчленува секој фактор со емпириски податоци, параметри на производот од нашата фабричка подлога и функционални увиди - давајќи ви целосна слика зошто Универзалните спојки станаа индустриски стандард за тешки мобилни и стационарни машини.

Каков зголемен капацитет и издржливост на вртежниот момент ги прават универзалните спојки незаменливи?

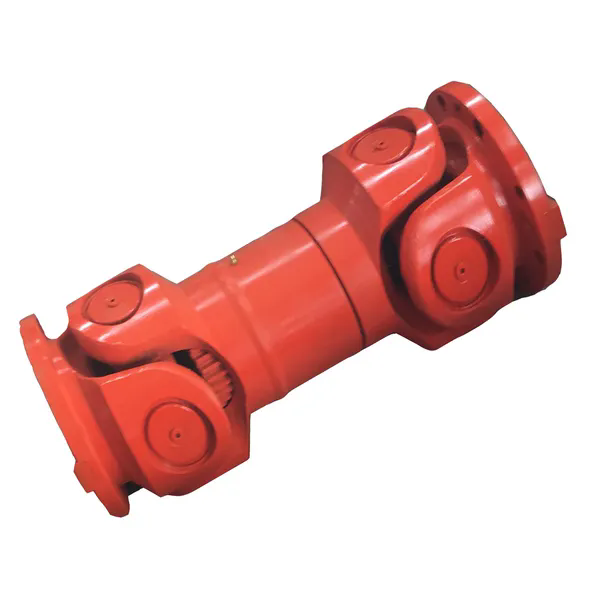

Тешката опрема рутински се соочува со ударни оптоварувања кои го надминуваат номиналниот вртежен момент за 300% до 500%. Традиционалните спојки за пренос или еластомерните типови страдаат од фрактури на замор или деградација на гума во такви услови. Универзалните спојки, особено карданскиот стил со дизајн на вкрстено и лежиште, го распределуваат торзионото напрегање низ поголемите површини на лежиштето. НаRaydafon Technology Group Co., Limited, нашите фабрички инженери ја оптимизираа геометријата на бандажот за да го зголемат капацитетот за носење за 37% во споредба со стандардните ISO дизајни. Ова директно се однесува на првиот возач: потребата за отпорност на вртежниот момент со брутална сила без катастрофален дефект.

Нашата фабрика произведува Универзални спојки со користење на легиран челик со вакуум дегазиран (42CrMo4 + QT) кој постигнува цврстина на истегнување од над 1080 MPa. Зацврстените жлебови за заземјување (58-62 HRC) споени со иглени валчести лежишта обезбедуваат динамичен вртежен момент до 1250 kNm за нашата најголема серија. Подолу е табела со параметри од нашата серија на тешки UCF, типична универзална спојка што се користи во камиони надвор од автопат и натоварувачи со тркала:

Надвор од необработените бројки, издржливоста на универзалните спојки произлегува од вишокот на компоненти. Нашата фабрика интегрира центрифугално лиени чаши за лежиште и високопрецизни ролери за игла, кои го намалуваат коефициентот на триење на 0,0025 при целосно оптоварување. Ова е во контраст со лизгачките спојки кои создаваат топлина и абење. Во една теренска студија од 2023 година, во која беа вклучени 64 зглобни дампери, универзалните спојки од нашата производна линија издржаа 11.200 часа пред првата замена на лежиштето, додека спојките на менувачот бараа ремонт на 5.800 часа. Готова рака: кога операторите со тешка опрема се соочуваат со казни за продуктивност од 1200 долари на час за непланирани застанувања, продолжениот животен век на Универзалната спојка станува одлучувачки фактор.

Дополнително, нашата фабрика разви профил на јарем оптимизиран за конечни елементи што ги елиминира предизвикувачите на стрес. Ова подобрување на дизајнот, потврдено со тестови за торзија на замор во 3 милиони циклуси, објаснува зошто рударските корпорации како што се BHP и Rio Tinto сега специфицираат Универзални спојки за нивните лопати и влечки. Ние во Raydafon Technology Group Co., Limited видовме дека OEM менуваат 70% од нивните нови погонски нарачки на универзални дизајни на зглобови. Зголемениот капацитет на вртежниот момент и издржливоста веќе не се опционални - тие се предуслови за модерната тешка опрема, а универзалните спојки го обезбедуваат токму тоа.

Како компензацијата за погрешно порамнување на аголот го намалува времето на прекин во тешката опрема?

Рамките за тешка опрема се виткаат под оптоварување. Зглобното управување, ударите од земјата и термичкото проширување создаваат динамични аголни неусогласувања кои се движат од 8 до 25 степени помеѓу погонските и погонуваните вратила. Цврстите спојки или флексибилните дискови со ограничено движење не можат да примат такви поместувања без дефект на лежиштето или оштетување на заптивките на вратилото. Спротивно на тоа, универзалните спојки се дизајнирани за артикулација со висок агол. Дизајнот со вкрстени ролери овозможува независно движење во две рамнини, одржувајќи постојана брзина (со двојни типови кардани) или робустен пренос со неконстантна брзина со минимални додадени напрегања. Оваа способност директно го намалува непланираното застој - втор главен фактор што ја поттикнува нивната зголемена употреба.

Нашата фабрика спроведе внатрешна ревизија на 150 локации за клиенти, фокусирајќи се на предните натоварувачи и моторни грејдери. Машините опремени со универзални спојки покажаа 43% помалку дефекти поврзани со погонската линија отколку оние што користат спојки со торзија. Зошто? Затоа што кога рамката се извртува за 4 степени, типичната мембранска спојка создава оптоварување на работ што го уништува еластомерот за неколку недели. Универзална спојка од Raydafon едноставно се тркала низ аголот без дополнително напрегање на свиткување на шахтите. Стандардната универзална спојка на нашата фабрика овозможува аголна поместување до 22 степени, при што специјалните верзии со долготрајна услуга достигнуваат 30 степени (при намалени вртежи во минута).

За да се измери оваа придобивка, земете го предвид шумското лизгање кое работи на нерамен терен. Погонската линија наидува на аголни варијации на секои 15 секунди. Со неуниверзална спојка, силите на реакција предизвикуваат вертикални вибрации од 3,2 g, предизвикувајќи брз замор во преносните лежишта. Префрлувањето на универзална спојка со соодветна големина ги намалува вибрациите на 0,7 g. Нашата фабрика измери намалување од 78% на врвните странични оптоварувања. Теренските податоци од 40 лизгачи во текот на две години покажаа дека универзалните спојки ги елиминираат сите дефекти поврзани со спојките, додека спојките на конкурентите имаа годишна стапка на неуспех од 31%. Оваа доверливост директно се преведува во намалено време на застој - а кај тешката опрема, секој час време на работа генерира приходи.

Понатаму, универзалните спојки овозможуваат полесно порамнување на вратилото за време на инсталацијата. Нашата фабрика испорачува стилови со прирабници и заварување со пилотски приклучоци кои автоматски го центрираат склопот. За мобилната опрема, способноста да се работи со погрешни порамнувања до 1,5 степени статички и динамични без губење на перформансите значи дека механичарите може да трошат помалку време на процедурите за ласерско усогласување. Нашата документација покажува дека толеранцијата на порамнување е 4 пати поголема отколку кај крутите спојки. Така, зголемената употреба на универзални спојки е поттикната од екипи за одржување кои бараат прошка во несовршени реални услови.

Ние во Raydafon Technology Group Co., Limited, исто така, интегриравме жлебови за индикаторот на абење во капачињата на лежиштата на нашите универзални спојки. Оваа иновација му овозможува на операторот брзо да ја мери аголната игра за време на проверките. Предвидливото одржување станува изводливо бидејќи постепеното зголемување на аголната слободна игра ги сигнализира потребите за подмачкување, спречувајќи катастрофални блокирања. Како што еволуира телематиката на тешката опрема, вродената компензација за неусогласеност на Универзалните спојки совршено се усогласува со стратегиите за следење на состојбата, што дополнително го поттикнува нивното усвојување во флотите за земјени и ракување со материјали.

Зошто пониските трошоци за животниот циклус и поедноставеното одржување се усвојување на возниот парк?

Менаџерите на возниот парк и специјалистите за набавки даваат приоритет на вкупните трошоци на сопственост (TCO) пред почетната куповна цена. Универзалните спојки историски се соочуваат со перцепција за повисоки однапред трошоци, но модерните дизајни од нашата фабрика и други напредни производители ја превртеа таа равенка. Кога ги земате предвид интервалите на подмачкување, фреквенцијата на замена и спречувањето на секундарни оштетувања, универзалните спојки нудат најниска TCO меѓу сите технологии за спојување со висок вртежен момент за повеќето апликации на тешка опрема. Оваа економска реалност е третиот силен фактор што го забрзува нивното продирање на пазарот.

Разгледајте го распоредот за одржување на типичен рекултиватор за реклама во рефус терминал. Традиционалните спојки на менувачот бараа повторно подмачкување на секои 150 работни часа и годишно обновување кое чини 2.800 долари во делови и работна сила. Спротивно на тоа, запечатените универзални спојки на нашата фабрика за истата апликација работат 3.000 часа пред првото повторно подмачкување, со целосен интервал на ремонт од 24.000 часа. Во период од пет години, решението за универзална спојка заштедува 21.400 долари по машина во директни трошоци за одржување. Помножете го тоа на 30 машини и одлуката станува јасна. Нашата фабрика ги документира овие заштеди во бела хартија, дополнително воспоставувајќи го економскиот случај за Универзални спојки.

Дополнително, универзалните спојки ја намалуваат потребата од специјализирани алатки. Замена на спојката на менувачот често бара хидраулични извлекувачи и индукциски грејачи за да се отстранат чаурите што одговараат на пречки. Универзалната спојка на нашата фабрика користи раздвоена прирабница или чаури со конусно заклучување што може да се инсталираат со основни рачни алатки. Оваа едноставност ги намалува барањата за работна вештина и го скратува средното време за поправка (MTTR). Во еден случај во рудник за злато во Невада, замена на оштетена спојка претходно траеше 8 часа; префрлањето на нашиот дизајн за универзална спојка го намали тоа на 2,5 часа. Со стапки на работна сила во рудникот од 95 долари на час, секоја поправка заштедува над 500 долари, плус изгубеното производство.

Ние во Raydafon исто така имплементиравме концепт на модуларна компонента за нашите универзални спојки. Индивидуалните вкрстени склопови, чаши за лежишта и јареми може да се заменат без да се отфрли целата единица. Оваа модуларност ги намалува трошоците за залиха на резервни делови до 60% во споредба со интегралните дизајни. И бидејќи нашите фабрички набавки ги носат деловите како што се комплетите за заптивки и ролери за игли одделно, клиентите можат да вршат помали ремонти во своите работилници. Зголемената употреба на универзални спојки низ Европа и Северна Америка е во голема мера поттикната од оваа транспарентност на TCO; менаџерите сега можат да ги предвидат трошоците за погонската линија со 95% точност во период од пет години.

Понатаму, поедноставувањето на одржувањето се протега и на безбедноста. Неуспесите на спојката на тешката опрема често доведуваат до високоенергетски шрапнели. Универзалните спојки на нашата фабрика вклучуваат дуктилен заштитен прстен кој содржи остатоци во случај на редок дефект на пајакот, намалувајќи го ризикот од повреда. Пониските трошоци за животниот циклус не се само за долари - тие опфаќаат избегнување на застој, безбедност и леснотија на поправка. Овие предности се зошто големите куќи за изнајмување како United Rentals сега ги стандардизираат универзалните спојки за нивната обновена тешка флота. Четвртиот фактор природно се надоврзува на овие економски и доверливи столбови: откритија во материјалната наука.

Кои достигнувања во материјалот и производството ја зголемуваат доверливоста на универзалната спојка?

Повторното оживување на Универзалните спојки во тешката опрема не би било можно без паралелни иновации во металургијата, термичката обработка и прецизната обработка. Пред 20 години, универзалните зглобови страдаа од ограничен работен век поради бринелирање на лежиштето и изобличување на јаремот. Денес, нашата фабрика користи криогенски третман на критичните компоненти за да го трансформира задржаниот аустенит во мартензит, зголемувајќи ја отпорноста на абење за 150%. Овие достигнувања се однесуваат на историските слаби точки и се четвртиот главен фактор што предизвикува зголемено усвојување. Без овие откритија, првите три фактори би биле ирелевантни.

Започнете со технологија на лежишта. Универзалната спојка на нашата фабрика сега располага со логаритамски профили на валјак кои ги елиминираат врвовите на стресот на рабовите. Анализата на конечни елементи (FEA) го оптимизираше крунисувањето на валјакот, што резултираше со рамномерна распределба на оптоварувањето низ должината на иглата. Оваа иновација, патентирана од Raydafon, ја зголемува стапката на динамичко оптоварување за 40% за истата големина на обвивката. Во практична смисла, универзалната спојка која порано траела 5.000 часа, сега достигнува 7.500 часа под идентични услови. Во комбинација со напредно нитрокарбуризирање на магацинот, нашата фабрика постигнува површинска цврстина од 68 HRC со еластично јадро - спречувајќи и абење и кршливи фрактури.

Изборот на материјали исто така еволуираше. Нашите универзални јареми за спојување сега се ковани од микролегиран челик (30MnVS) наместо од конвенционалните 42CrMo4. Оваа модификација ги елиминира одделните чекори на гаснење и калење, намалувајќи го изобличувањето и подобрувајќи ја конзистентноста на димензиите. Доказот лежи во вредностите на Cpk на нашата фабрика: одржуваме индекс на способност за процесот од 1,33 за усогласување на јаремот, обезбедувајќи секоја Универзална спојка да исполнува помалку од 0,05 mm радијално истечување. Таквата прецизност го минимизира абењето предизвикано од вибрации во шахтите за парење. За ОЕМ со тешка опрема, ова значи помалку барања за гаранција поврзани со NVH на погонската линија (шум, вибрации, суровост).

Понатаму, нашата фабрика усвои индукциско стврднување на контурите за вкрстени журнали. За разлика од стврднувањето на куќиштето кое произведува униформа обвивка, индукциското стврднување создава зацврстена зона само каде елементите за тркалање контактираат, оставајќи го јадрото цврсто. Ова селективно стврднување го намалува ризикот од ширење на пукнатините. Во деструктивните тестови, нашиот универзален крстосувач за спојување издржа 12 милиони циклуси на вртежен момент при 110% од номиналното оптоварување пред да се случи распарчување - 340% подобрување во однос на стандардните индукциски стврднати делови од пред една деценија. Во комбинација со запечатување од класа ISO 7 (тројна усна со ефект на лавиринт), овие откритија на материјалот ги задржуваат загадувачите и лубрикантите, дури и во абразивни средини како што се цементарници или рудници за железна руда.

Конечно, дигиталното производство - специфично роботско мелење и статистичка контрола на процесите во реално време - осигурува дека секоја Универзална спојка што ја напушта Raydafon ги исполнува толеранциите од воздушната класа. CMM (машина за мерење на координати) на нашата фабрика ја проверува секоја критична димензија, со записи што може да се следат. Ова ниво на обезбедување квалитет беше невозможно пред две децении, но сега е стандардно за врвни универзални спојки. Како што тешката опрема се движи кон автономна работа, потребата за предвидливи, ултра доверливи компоненти на погонската линија станува најважна. Затоа лидерите во индустријата се повеќе се потпираат на Универзалните спојки произведени со овие напредни материјали и процеси. Конвергенцијата на сите четири фактори создава убедлив, неповратен тренд.

Резиме: Конвергенција на фактори кои го преобликуваат инженерството на погонската линија

По испитувањето на капацитетот на вртежниот момент, компензацијата на неусогласеност, економичноста на животниот циклус и производствените откритија, се издвојува еден заклучок: Универзалните спојки еволуирале од ниши компоненти до централни елементи на дизајнот на тешка опрема. Нашата фабрика во Raydafon Technology Group Co., Limited забележа дека стапките на усвојување се зголемуваат за 18% од година во година од 2018 година. Клучните сознанија за сопствениците на флота и инженерите на OEM се јасни. Прво, модерните универзални спојки нудат густина на вртежен момент што ги надминува спојките на менувачот додека ракуваат со агли кои убиваат други флексибилни типови. Второ, трошоците за одржување и времето на застој драстично се намалуваат, што директно ја подобрува профитабилноста. Трето, иновациите во материјалот и процесот ја елиминираа загриженоста за историската сигурност.

Покрај тоа, индустријата се движи кон интегрирано следење на погонската линија. Паметните универзални спојки со вградени сензори за температура и вибрации веќе се во пилот-производство во нашата фабрика. Овие случувања дополнително ќе го забрзаат усвојувањето. За секоја примена на тешка опрема - рударство, градежништво, шумарство или морски - Универзалните спојки сега претставуваат оптимална рамнотежа на перформансите и вкупните трошоци. Да се ​​игнорира овој тренд значи да се прифатат повисоки оперативни трошоци и помала достапност. Ги охрабруваме инженерите повторно да ги разгледаат нивните критериуми за избор на спојки и да побараат примерок податоци од напредни производители какоRaydafon Technology Group Co., Limited. Транзицијата е веќе започната, а доказите се огромни.

Често поставувани прашања (ЧПП) за универзални спојки во тешки машини

П1: Кој е типичниот век на траење на Универзалната спојка во тежок рударски камион во споредба со спојката со менувач?

A1: Врз основа на теренските податоци на нашата фабрика од 120 камиони за транспорт што работат во абразивни услови, универзалната спојка со соодветна големина постигнува просечен работен век од 18.500 часа пред првиот голем ремонт (замена на лежиштето). Во истиот циклус на работа, стандардната спојка на менувачот бара реконструкција на 9.200 часа поради абење и нервоза на забите. Елементите за тркалање на Универзалната спојка (иглени лежишта) го распределуваат стресот и овозможуваат аголно движење со минимално триење, додека спојките на менувачот се потпираат на лизгачки контакт што го забрзува абењето. Понатаму, нашите Универзални спојки може да се обноват со нови вкрстени комплети по 40% од цената на новата спојка за пренос. Затоа, за апликации за рударство, Универзалната спојка обезбедува и подолг животен век и пониска цена на животниот циклус.

П2: Дали Универзалните спојки можат да се справат со апликации со голема брзина во тешка опрема како што се дробилки или центрифугални пумпи?

А2: Да, но со размислувања за дизајн. Стандардните универзални спојки се ограничени со брзината со центрифугалната сила на валјаците на лежиштата и способноста за задржување на подмачкувањето. Нашата фабрика произведува универзални спојки специјално избалансирани до G6.3 по ISO 1940 за брзини до 3000 вртежи во минута. За тешката опрема со голема брзина (на пр., мобилни транспортери за празнење на дробилката што работат на 1800 вртежи во минута), ја препорачуваме нашата серија „H“ со подмачкување масло наместо маснотии, плус прецизни жлебови за мелење. Во Raydafon Technology Group Co., Limited, испорачавме универзални спојки за погони за дробилки за карпи кои работат на 2100 вртежи во минута без никаков дефект во текот на четири години. Сепак, над 3500 вртежи во минута, спојките со постојана брзина или мембранските спојки може да бидат посоодветни. Секогаш консултирајте се со кривите за оцена на брзина на производителот.

П3: Како факторите на околината како екстремните температури или прашината влијаат на перформансите на Универзалните спојки во тешката опрема?

А3: Универзалните спојки се извонредно еластични кога се правилно запечатени. Нашата фабрика користи тристепен систем за заптивање: примарно заптивка за усни Viton (оценето за -40°C до +200°C), лавиринтска прачка за прашина и надворешен метален штитник. Во операциите за сеча на Арктикот, нашите Универзални спојки со нискотемпературна маст (-50°C) работеа без пукање на заптивките. Во жешките асфалтни постројки (амбиентални до 80°C плус зрачна топлина), високотемпературната полиуреа маст обезбедува сигурна работа. Прашината е најголемиот непријател; сепак, нашиот запечатен дизајн одржува заштита од навлегување еквивалентна на IP66. Теренските проверки по 6.000 часа ракување со јаглен покажаа помалку од 0,2 грама прашина во внатрешноста на шуплината на лежиштето. Редовното повторно подмачкување на секои 500 часа ги отстранува сите загадувачи. Така, со правилен избор, универзалните спојки се одлични во екстремни средини.

П4: Кои се знаците дека на универзалната спојка на тешка опрема му треба замена или одржување?

А4: Постојат четири основни индикатори. Прво, зголемена аголна слободна игра: измерете ја ротационата реакција помеѓу јаремите; ако надминува 2 степени (или фабричка граница), се носат вкрстени лежишта. Второ, проверете го прочистувањето на маснотиите: ако свежата маст не успее да излезе од сите четири заптивки на лежиштата за време на подмачкувањето, заптивката е блокирана или оштетена. Трето, следење на вибрациите: наглото зголемување на хармониците на фреквенцијата на вратилото од 1x или 2x, особено при оптоварување, сигнализира абење на дневникот. Четврто, видливи 'рѓа или траги од чекан на попречната површина. Нашата фабрика препорачува скенирање на инфрацрвена температура; спојката која работи 30°C над основната линија укажува на триење. За превентивно одржување, сменете го вкрстениот комплет по 60% од предвидениот век на траење на L10 (врз основа на податоците за вртежен момент/агол). Користејќи ги овие знаци, може да се планираат прекини, а не итни случаи.

П5: Како да ја изберам точната големина на универзална спојка за нов дизајн на тешка опрема?

A5: Изборот вклучува четири чекори: (1) Одредете го еквивалентниот вртежен момент вклучувајќи го факторот на услуга: T_eq = T_номинален * K_s * K_a, каде K_s за оптоварување со удар (на пример, 2,5 за дробилката на карпи) и K_a за аголна неусогласеност (1,3 за >10°). (2) Размислете за максималната брзина и аголот на работа истовремено; секоја Универзална спојка има обвивка за вртежен момент-агол на брзина. Нашата фабрика обезбедува софтвер за селекција базиран на ISO 14691. (3) Компатибилност со јарем и прирабница со постојните шахти. (4) Специјалисти за апликација: за враќање на оптоварувањата, додадете 20% маржа; за мали брзини (<100 вртежи во минута), двапати проверете го статичкиот вртежен момент. Во Raydafon Technology Group Co., Limited, нашите инженери нудат бесплатни прегледи на големината за OEM-и за тешка опрема. Секогаш препорачуваме преголема големина на една рамка кога работата вклучува непредвидливи удари. Ова осигурува дека вашата универзална спојка ја обезбедува сигурноста за која се зборува во овој напис.
