SWC-WH без универзална спојка од типот на флекс заварување

SWC-WH без универзална спојка од типот на флекс заварување

Нееластичните заварени универзални спојки на Raydafon SWC-WH без универзална спојка од флекс заварување користат заварени врски за да обезбедат сигурен пренос, што ги прави сигурен избор за апликации со големо оптоварување, како што е металуршката и рударската опрема. Ние сме производител на физичка спојка во Кина. Како доверлив производител, нудиме стабилно снабдување и можеме да ги приспособиме деталите на спецификациите на вашата опрема. За детали за цените, ве молиме контактирајте не директно.
Заварен јарем · Без флекс елемент · Подготвен за OEM

SWC-WH Без универзална спојка од типот на флекс заварување заТешки погонски вратила

Цврста карданска спојка од типот на заварување изградена за валавници, кранови, рударски и металуршки погони. Заварениот јарем го отстранува олабавувањето со завртки. Прецизните иглени лежишта го одржуваат триењето на ниско ниво. Отвор 100–550 mm, вртежен момент до 710 kN·m, легиран челик 35CrMo, производство ISO 9001 во Нингбо, Кина.

Досадно100 – 550 mm
Номинален вртежен момент1,25 – 710 kN·m
Преклопен агол15° – 25°
Материјал35CrMo челик
MOQ1 Парче
Водечко време15-30 дена
SWC-WH without flex welding type universal coupling welded yoke product photo

01Што е SWC-WH без универзална спојка од типот на флекс заварување?

SWC-WH е aкрута универзална спојка за спојувањекој го пренесува вртежниот момент преку заварен јарем и централен крст кој работи на прецизни иглени лежишта. За разлика од спојките од флекс тип, содржинема еластичен елемент, така што нема гума, нема пружински пакет и нема компензациски флекс член што треба да се истроши. Тоа го прави претпочитан избор кога погонот барависок вртежен момент, висока отпорност на удари и долг работен векнаместо торзиона амортизација.

Заварениот јарем е клучната разлика од дизајните со завртки. При континуирани вибрации, спојниците со завртки може да се олабават, предизвикувајќи нервоза, реакција и на крајот неуспех. Заварувањето целосно го отстранува тој режим на неуспех. За купувачите извориуниверзални спојки за индустриски погонски вратила, ова значи помалку запирања за одржување и пониски вкупни трошоци на сопственост во текот на работниот век на спојката.

Ако вашата апликација има потреба од торзиона усогласеност наместо ригидност, споредете ја соSWC-BH стандарден тип на флекс заварувањеили долгиот распонSWC-CH тип на долго флекс заварување, кои додаваат флексибилен елемент помеѓу двата јареми.

02SWC-WH Технички спецификации: Опсег на отвори, вртежен момент и погрешно усогласување

Табелата подолу ја наведува секоја стандардна големина во серијата SWC-WH. Користете го за да одговара на дијаметарот на вратилото, потребниот номинален вртежен момент и достапната должина на инсталација пред да побарате понуда. Прилагодени отвори, клучеви и должини се достапни на барање.

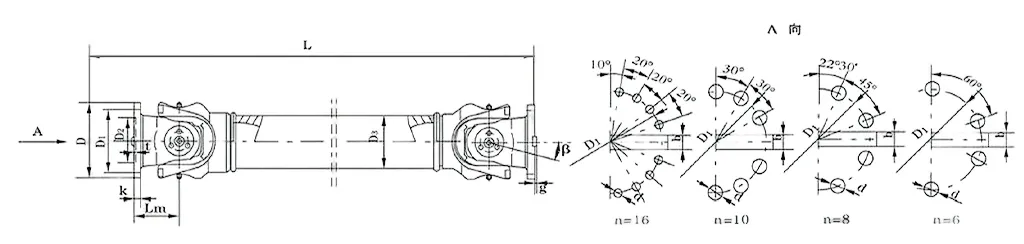

SWC-WH без универзална спојка од типот на флекс заварување — Табела со целосна големина
Модел Д (мм) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) Д3 Lm n-d k t b (h9) g Инерција (kg·m²) Тежина (кг)
Lmin + 100 мм Lmin + 100 мм
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Само аголна

SWC-WH компензира аголна неусогласеност до 15°–25°. За аксијално движење, поврзете го со лизгачко вратило.

Избор на вртежен момент

Применете фактор на услуга од 1,5–2,5 на номиналниот вртежен момент во зависност од нивото на удар и работниот циклус.

Досадно појавување

Стандардните дупки D1 ​​js11 / D2 H7 наведени погоре. Достапни се сопствени скалести или шилести дупки.

Алтернатива за прирабница

Ако вашата оска користи интерфејс со прирабница, видете воТип на прирабница SWC-WFво истата серија.

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Зошто купувачите специфицираат спојки за заварени јареми за тешки машини

Инженерите за набавки го избираат SWC-WH од три комерцијални причини:помало време на застој, помалку циклуси на замена и помали вкупни трошоци по работен час.

  • Без олабавување на завртките на зглобовите.Заварениот јарем го отстранува режимот на дефект со олабавување на вибрации што го скратува животниот век на спојките со завртки во валавниците и дробилките.
  • Висока густина на вртежен момент.Номинален вртежен момент до 710 kN·m во компактна обвивка, што ги покрива повеќето тешки должности на погонското вратило.
  • Прецизни иглени лежишта.Ниското триење, високата ефикасност и долгиот интервал на маснотии ја намалуваат работата за одржување.
  • 35CrMo легиран челик.Термички обработен за отпорност на абење, замор и удари во рударството, металургијата и морските средини.
  • Широка аголна толеранција.Компензацијата од 15°–25° ги намалува трошоците за порамнување за време на инсталацијата.
  • Услужлив дизајн.Заменливите делови за абење го продолжуваат економскиот век на спојката надвор од еден циклус на замена.

04Каде се користат SWC-WH спојките: апликации и индустрии

SWC-WH е наведен секаде каде што цврстата спојка со висок вртежен момент мора да преживее континуиран удар и вибрации. Вообичаените инсталации вклучуваат:

Челични тркалачки мелници Металуршки линии Надземни кранови Машини за кревање пристаниште Рударски транспортери Дробилки и апаратури за дупчење Морски погон Машини за палубата Погони за цемент и хартија Тешки тест клупи Погони за обновлива енергија Линии за хемиски процеси

Ако вашиот погон бара и аксијално поместување или торзиона усогласеност, прегледајте го целоснотоуниверзален опсег на спојувањеили алтернативатасерии за спојување на менувачотпред да се прецизира.

05Прилагодени SWC-WH спојки: OEM, приватна етикета и производство засновано на цртеж

Рејдафон е анПроизводител на универзална спојка OEM, а не трговско друштво. Приспособувањето се врши во нашиот сопствен објект ISO 9001 во Нингбо, Кина.

Буре и клуч

D1 js11, D2 H7 или прилагодена толеранција. Паралелно копче, сплајн или интерфејс за собирање диск.

Шема на прирабница

Кругот на завртки, дијаметарот на пилотот и бројот на завртки се совпаѓаат со цртежот на вашата прирабница за парење.

Должина и рамнотежа

Lmin и продолжени должини. Оценки за динамична рамнотежа за вратила со голема брзина.

Обложување и означување

Сликање, црн оксид, цинкување. Табличка и ознака со приватна етикета.

Испратете PDF, DWG, DXF или STEP цртеж со димензиите на вратилото и работниот циклус. Нашите инженери враќаат препорака и понуда со големина во рок од 24 часа.

06Контрола на квалитет, сертификати и 12-месечна гаранција

Секоја спојка SWC-WH поминува документирана рута за проверка пред пратката. Ова е доказната патека на која се потпираат купувачите во странство за одобрување од продавачот и дојдовна инспекција.

  • Процес на производство сертифициран со ISO 9001
  • Дојдовни записи за верификација и термичка обработка на челик
  • Извештај за димензионална инспекција за дупка, клуч и Lmin
  • Инспекција на заварување на јаремот спој
  • Тест за вклопување и ротација на лежиштето пред пакувањето
  • 12-месечна ограничена гаранција против производствени дефекти

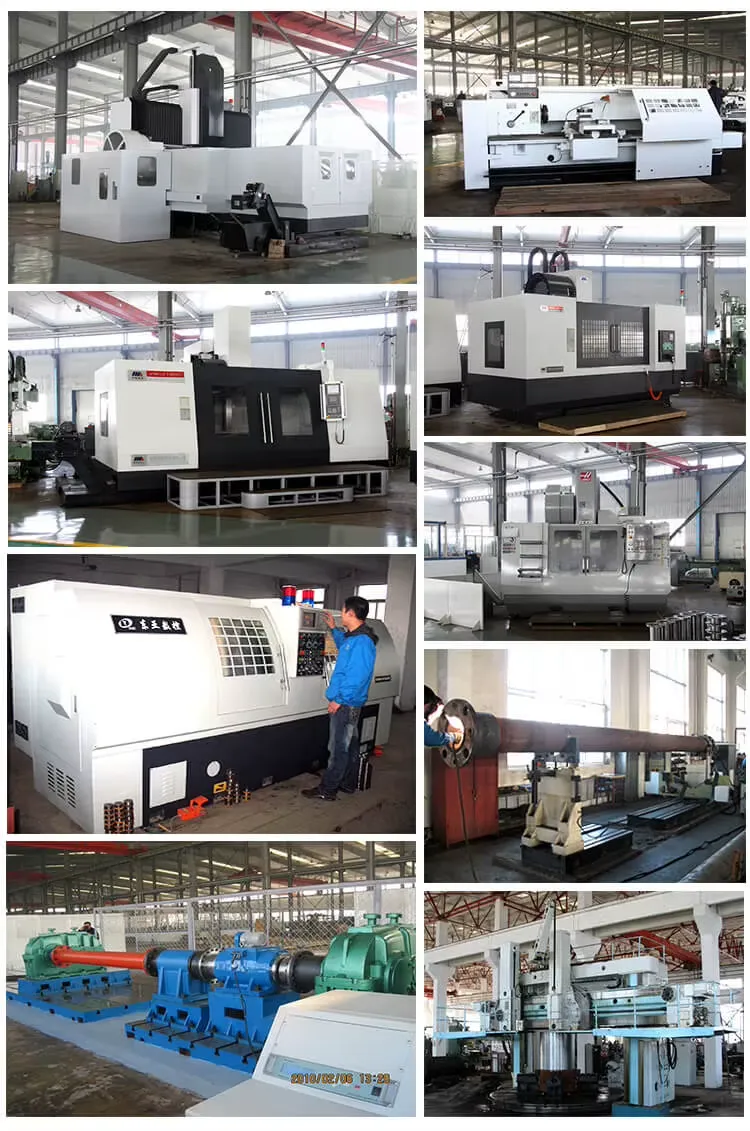

Raydafon universal coupling manufacturing workshop Ningbo China

07Како да нарачате: MOQ, време на водство, пакување и испорака

MOQ

1 парче за стандардни големини. Волумен цена од 50 парчиња.

Водечко време

15–30 дена по извлекувањето потврда и депонирање.

Пакување

Дрвена футрола, VCI филм против 'рѓа, средство за сушење, сопствена палета за големи димензии.

Испорака

Море, воздух или експрес. Достапни се условите EXW / FOB / CIF / DDP.

Документи

CI, PL, CO, Образец A/E, материјален сертификат, димензионален извештај.

Плаќање

T/T, L/C на повидок и други услови за преговарање за повторливи купувачи.

SWC-WH universal coupling inspection and assembly line

08Најчесто поставувани прашања за купувачот за универзална спојка SWC-WH

Што значи „без тип на флекс заварување“ на спојката SWC-WH?

Тоа значи дека спојката нема еластичен или флексибилен елемент во патеката на вртежниот момент, а јаремот се спојува со заварување наместо со завртки. Ова го отстранува олабавувањето на завртките при вибрации и ја зголемува структурната цврстина. Тоа е вистинскиот избор за погони со висок вртежен момент и висок удар каде што не е потребен флексибилен елемент.

Колкав е опсегот на вртежниот момент и отворите на серијата SWC-WH?

Дијаметар на вртење 100–550 mm, номинален вртежен момент 1,25–710 kN·m, вртежен момент на замор 0,63–355 kN·m, стандардна дупка D1 57–426 mm. Достапни се сопствени дупки и скалести шахти.

Каков материјал и лежишта се користат?

Јаремите и прирабниците се термички обработен челик од легиран 35CrMo. Вкрстениот дневник работи на прецизни иглени лежишта за да се намали триењето и да се продолжи работниот век при континуирана индустриска должност.

Кој е максималниот агол на неусогласеност?

Во зависност од големината, аголна неусогласеност од 15° до 25°. SWC-WH не го компензира аксијалното поместување - спојте го со лизгачка шипка или телескопско вратило доколку постои аксијално движење.

Дали нудите OEM или сопствени SWC-WH спојки?

Да. Ние ги приспособуваме отворот, клучот, моделот на прирабницата, должината, степенот на рамнотежа, површинската обработка и плочката со име. Испратете цртеж во PDF, DWG, DXF или STEP и ние ќе цитираме во рок од 24 часа.

Која е MOQ, времетраењето и гаранцијата?

MOQ 1 парче за стандардни големини. Време на испорака 15–30 дена во зависност од големината и прилагодувањето. 12-месечна ограничена гаранција против производствени дефекти.

Како да ја изберам точната големина SWC-WH за мојата погонска осовина?

Обезбедете номинален вртежен момент, врвен вртежен момент, брзина, дијаметри на вратило, агол на неусогласеност и циклус на работа. Нашите инженери ќе ја препорачаат големината со точниот фактор на услуга. Можете исто така да го прегледате целосниотуниверзален водич за избор на спојкапред да не контактирате.

Може ли да добијам примерок пред да нарачам масовно?

Да. Нарачките за примероци се прифаќаат за стандардни големини. Цената на примерокот и товарот се наведени одделно и може да се кредитираат во однос на првата рефус нарачка.

Побарајте понуда за универзална спојка SWC-WH

Испратете го цртежот на вратилото, вртежниот момент и брзината. Нашите инженери одговараат во рок од 24 часа со препорака за големина и фабричка цена.
