Како дизајнот на менувачот со црви поддржува распоред на компактна опрема?

Во модерниот дизајн на индустриска опрема, просторот е премиум. Инженерите постојано бараат начини да го намалат отпечатокот на машината без да ги загрозат перформансите или доверливоста. Нацрв менувачдизајнот нуди привлечно решение, овозможувајќи компактни распореди на опремата преку неговиот уникатен пренос на енергија под прав агол, високиот коефициент на намалување во една фаза и флексибилноста на интегрирањето. За разлика од менувачите со паралелна оска или планетарен менувач, менувачот со црви постигнува значително намалување на брзината во една фаза - до 100:1 - додека влезните и излезните вратила се поставени под агол од 90 степени. Оваа конфигурација со прав агол им овозможува на моторите да се монтираат покрај или под погонското вратило, драстично намалувајќи ја вкупната должина на погонската лента. Во Raydafon Technology Group Co., Limited, нашата фабрика е специјализирана за дизајн на менувачи со црви повеќе од две децении и бевме сведоци како нашите производи им овозможија на клиентите да ги намалат отпечатоците од машината до 35 проценти. Овој напис навлегува во специфичните дизајнерски карактеристики кои поддржуваат компактност, поддржани од технички спецификации и податоци од реалниот свет на апликациите.

Но, компактноста на менувачот со црви ја надминува ориентацијата на вратилото. Дизајнот инхерентно овозможува висок сооднос вртежен момент/тежина, што значи дека помалиот менувач може да ја пренесе истата моќ како поголема единица со паралелна осовина. Дополнително, способноста за самозаклучување на многу менувачи со црви ја елиминира потребата од надворешни сопирачки при држење на апликациите, дополнително заштедува простор и го намалува бројот на компоненти. Нашата фабрика има дизајнирани серии на менувачи со црви со шупливи излезни осовини и модуларни прирабници за монтирање, што овозможува директно спојување со погонети вратила без потреба од дополнителни лежишта или спојки. Овие карактеристики колективно го прават менувачот со црви најпосакуван избор за транспортни системи, машини за пакување, опрема за ракување со материјали и многу други апликации каде што просторот на подот е редок. Во овој сеопфатен водич, ќе ги анализираме клучните елементи на дизајнот, ќе обезбедиме детални спецификации на производот и ќе ги споделиме најдобрите практики од Raydafon за да ви помогнеме да постигнете најкомпактен распоред на опремата.

Содржина

• 1. Зошто преносот на енергија под прав агол го прави менувачот со црви идеален за компактни распореди?
• 2. Како густината на високиот вртежен момент ја намалува големината на менувачот без да ги жртвува перформансите?
• 3. Кои се клучните спецификации на нашата серија на менувачи со црви?
• 4. Како може Шупливото вратило и интегрираните опции за мотор дополнително да заштедат простор?
• Најчесто поставувани прашања (ЧПП)
• Заклучок и консултации за прилагодување

Зошто преносот на моќност под прав агол го прави менувачот на црви идеален за компактни распореди?

Најкарактеристичната карактеристика на менувачот со црви е неговиот пренос на моќ под прав агол. Во типичен менувач со паралелна осовина, влезните и излезните вратила се на иста оска, што бара моторот да биде поставен во линија со погонуваното вратило. Ова резултира со долг, линеарен погон кој често излегува надвор од рамката на машината, зголемувајќи го целокупниот отпечаток на опремата. Менувачот со црви, сепак, користи црв (завртка) за да придвижи тркало со црви, со шахти ориентирани на 90 степени. Ова овозможува моторот да се монтира нормално на излезното вратило, ефикасно „преклопувајќи“ го погонскиот воз во компактен облик L. Оваа геометрија е особено поволна во апликации каде што ширината или должината на машината е ограничена, како што се транспортните системи, мобилните машини или компонентите на роботските ќелии.

Специфични предности на распоредот на дизајнот на менувачот со црв со прав агол:

• Намалена вкупна должина:Со позиционирање на моторот покрај менувачот, вкупната должина на погонската лента може да се намали за 30 до 50 проценти во споредба со вграден менувач со иста моќност на моторот. Ова им овозможува на дизајнерите на опремата да ги вклопат погоните во потесни простори.
• Разновидни ориентации за монтирање:Нашиот менувач со црви може да се монтира во која било положба - на нога, на прирабница или на вратило. Куќиштето е дизајнирано со повеќе страни за монтирање, овозможувајќи му на менувачот да се прикачи директно на рамката на машината без да се бараат дополнителни држачи за поддршка.
• Интегриран моторен адаптер:Нудиме низа адаптери за мотори кои овозможуваат директно монтирање на моторите IEC или NEMA на куќиштето на влезот на менувачот. Ова ја елиминира потребата за спојување помеѓу моторот и менувачот, заштедувајќи дополнителна аксијална должина и намалувајќи ги проблемите со усогласувањето.
• Странични заштеди на простор:Во опремата со повеќе погонски оски, како што се табелите за индексирање со повеќе станици или автоматски системи за складирање, менувачите со црви може да се вгнездуваат компактно еден до друг бидејќи влезните вратила се свртени навнатре, минимизирајќи ја вкупната ширина на погонскиот брег.

За да го илустрирате потенцијалот за заштеда на простор, размислете за транспортен систем дизајниран за фабрика за преработка на храна. Оригиналниот дизајн користеше менувач со спирален конус со вграден мотор, кој бараше вкупна должина на погонот од 850 mm. Фабриката требаше да ја намали ширината на транспортерот за да се вклопи во тесен премин. Со префрлување на нашиот дизајн на менувачот со црви со држач за мотор под прав агол, должината на погонот беше намалена на 460 mm - намалување за 46 проценти. Ова и овозможи на фабриката да го инсталира транспортерот во расположливата патека без никакви структурни модификации. Менувачот со црви, исто така, го обезбеди потребниот сооднос на намалување од 20:1 во една фаза, дополнително намалувајќи го бројот на компонентите и поедноставувајќи го склопувањето.

Понатаму, дизајнот со прав агол овозможува менувачот со црви да се постави директно на местото на примена на моќноста, намалувајќи ја потребата од долги погонски вратила, дополнителни лежишта и потпорни конструкции. Нашата фабрика воRaydafon Technology Group Co., Limitedнуди прилагодени опции за продолжување на вратилото што овозможуваат излезот на менувачот директно да се заплетка со влезната осовина на машината, елиминирајќи ја потребата од посебна прирабница за спојување. Овој интегриран пристап не само што заштедува простор, туку и го намалува бројот на критичните точки за усогласување, подобрувајќи ја севкупната доверливост. Накратко, геометријата со прав агол на менувачот со црви е основата на неговата компактност и е клучна причина зошто дизајнерите ја избираат технологијата на црви за апликации со ограничен простор.

Како густината на високиот вртежен момент ја намалува големината на менувачот без да ги жртвува перформансите?

Густината на вртежниот момент - количината на испорачаниот вртежен момент по единица големина на менувачот - е критичен параметар за дизајнот на компактната опрема. Менувачот на црви се истакнува во оваа област поради лизгачкото дејство помеѓу црвот и тркалото на црви, што овозможува голема контактна површина за распределба на товарот. За разлика од спиралните или спиралните запчаници, каде што само неколку заби се во контакт во кое било дадено време, запчаникот со црви има континуирано заплеткување на забите долж должината на црвот, ширејќи го товарот на поголема површина. Ова му овозможува на менувачот со црви да постигне поголем капацитет на вртежен момент од менувачите со паралелна осовина на исто централно растојание. Следствено, помалиот менувач со црви може да се справи со истиот вртежен момент како поголема, потешка алтернатива, директно придонесувајќи за компактноста на опремата.

Клучни фактори кои ја зголемуваат густината на вртежниот момент во дизајнот на нашиот менувач со црви:

• Оптимизиран профил на заб (тип ZAI или ZI):Нашиот менувач со црви користи стврднат и заземјен црв со ZI (неволутен) профил, комбиниран со бронзено тркало од црви. Оваа комбинација обезбедува висока носивост и низок коефициент на триење, овозможувајќи му на менувачот да пренесува вртежен момент до 1.500 Nm во куќиште на централно растојание со големина од 63.
• Избор на лежиште со висок степен:Ние користиме заострени валчести лежишта на вратилото на црви и тешки аголни контактни лежишта на излезната осовина. Овие лежишта можат да се справат со радијални и аксијални оптоварувања, осигурувајќи дека менувачот го одржува својот рејтинг на вртежен момент дури и во услови на надвиснат товар.
• Подобрено подмачкување и ладење:Куќиштето на менувачот со црви е дизајнирано со голем внатрешен капацитет на масло и перки за ладење, што овозможува топлината брзо да се растура. Ова значи дека менувачот може постојано да работи со номинален вртежен момент без термичко намалување, што инаку би барало поголем агрегат.
• Црв со стврднат случај (58-62 HRC):Нашите црви се стврднуваат со куќиште по мелењето, што резултира со површина отпорна на абење со цврсто јадро. Ова го продолжува векот на замор на менувачот и го одржува капацитетот на вртежниот момент во текот на милиони циклуси.

За да ја измериме предноста во густината на вртежниот момент, го споредивме нашиот менувач со црви (централно растојание 80 mm) со спирален менувач со слична големина. Менувачот со црви постигна номинален излезен вртежен момент од 2.100 Nm, додека спиралната единица испорача 1.400 Nm во истиот волумен на куќиштето. Оваа 50 проценти поголема густина на вртежниот момент значи дека дизајнерите на опремата можат да користат помал менувач со црви за да ги постигнат истите перформанси, заштедувајќи простор и тежина. Во апликациите за мобилна опрема, како што се земјоделски машини или опрема за ракување со материјали, ова намалување на тежината ја подобрува и ефикасноста на горивото и го намалува структурното оптоварување.

Нашата фабрика, исто така, разви дизајнерска варијанта наречена менувач со црви со „густ вртежен момент“, кој користи специјално формулирано синтетичко масло кое го намалува триењето за 30 проценти, овозможувајќи уште поголем излез на вртежниот момент без зголемување на растојанието во центарот. Оваа варијанта е популарна во апликации како што се машините за обликување ролна и опремата за медицинска слика, каде што просторот е исклучително ограничен, но високиот вртежен момент е од суштинско значење. Со избирање на правилниот дизајн на менувачот со црви од Raydafon, дизајнерите на опремата можат да постигнат покомпактен распоред без да се загрозат моќноста или сигурноста.

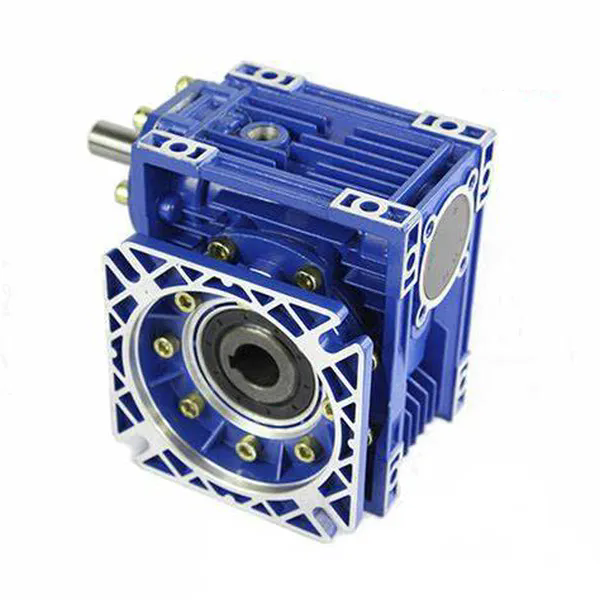

Кои се клучните спецификации на нашата серија на менувачи со црви?

Raydafon Technology Group Co., Limited нуди сеопфатен опсег на големини на менувачи со црви, од минијатурни единици (централно растојание 30 mm) до тешки модели (централно растојание 200 mm). Секоја серија е достапна со различни соодноси на намалување (5:1 до 100:1), опции за монтирање и конфигурации на излезната оска. Табелата подолу ги сумира спецификациите за нашите најпопуларни модели на менувачи со црви, кои интензивно се користат во опремата за пакување, транспортирање и автоматизација. Сите единици се тестирани според ISO 9001 стандардите и се достапни со ATEX сертификат за експлозивни атмосфери. Нашата фабрика, исто така, обезбедува услуга за приспособена големина за да одговара на вашите точни барања за вртежен момент и простор.

Покрај стандардните големини, нашата фабрика нуди „кратка“ верзија на менувачот со црви со намалена должина на куќиштето за апликации каде што вкупната длабочина е критична. Ова се постигнува со користење на покомпактен распоред на лежиштата и намален резервоар за масло, без жртвување на бројот на вртежниот момент поради нашата оптимизирана внатрешна геометрија. Нудиме и варијанта од нерѓосувачки челик за прехранбената и фармацевтската индустрија, каде што е потребна усогласеност со миење и отпорност на корозија. Сите наши производи за црвени менувачи се поддржани со 2-годишна гаранција и вклучуваат детално упатство за употреба со препораки за подмачкување и распореди за одржување.

Нашата фабрика, исто така, обезбедува сопствени големини на отвори, димензии на клучот и прирабници за монтирање за да одговараат на вашата постоечка опрема. Одржуваме обемен попис на стандардни единици за брзи менувачи за итна испорака и можеме да произведуваме сопствени нарачки со рок на испорака пократко од 15 работни дена. Нашиот инженерски тим е достапен за да ви помогне при изборот на оптимален менувач со црви за распоред на вашата компактна опрема, земајќи ги предвид не само вртежниот момент и односот, туку и просторните ограничувања, факторите на животната средина и барањата за бучава.

Како шупливото вратило и интегрираните опции на моторот можат дополнително да заштедат простор?

Надвор од геометријата со прав агол и високата густина на вртежниот момент, менувачот со црви нуди дополнителни дизајнерски карактеристики кои драматично го намалуваат отпечатокот на опремата. Две од највлијателните се опцијата за шупливо излезно вратило и интегрираната конфигурација на моторот (преносниот мотор). Менувачот со црви со шупливо вратило овозможува погонското вратило на машината да помине директно низ излезот на менувачот, со што се елиминира потребата од спојка, посебна потпора за лежиште и механизам за усогласување. Оваа директна врска не само што заштедува простор, туку и го намалува бројот на компоненти, намалувајќи ги и трошоците и барањата за одржување. Нашата фабрика има развиено палета на менувачи со црви со шуплива осовина со приклучоци со клуч или диск со собирање, покривајќи дијаметри на вратило од 14 mm до 75 mm.

Клучни придобивки за заштеда на простор од шупливи вратило и интегрирани дизајни на мотори:

• Шупливото вратило ја елиминира должината на спојката:Во традиционалното поставување, излезното вратило на менувачот се поврзува со вратилото на машината преку флексибилна спојка, која може да додаде 80 до 150 mm аксијална должина. Менувачот со црви со шупливо вратило се монтира директно на вратилото на машината, намалувајќи ја вкупната должина на погонскиот воз за тој износ.
• Вградениот мотор ја намалува вкупната висина:Нашата интегрирана верзија на моторот (преносител) го сместува моторот директно на куќиштето на влезот на менувачот. Ова ги отстранува подножјето на моторот и спојката, намалувајќи ја вкупната висина и дозволувајќи му на погонот да се вклопи под транспортери со мал пропуст или машински основи.
• Елиминација на лежиштата на вратилото:Бидејќи менувачот на шупливото вратило го поддржува вратилото на машината преку неговите внатрешни лежишта, повеќе не ви требаат посебни лежишта од блок-перници на рамката на машината. Ова го намалува и отпечатокот и цената на опремата.
• Поедноставена инсталација и усогласување:Директното монтирање на шупливо вратило обезбедува концентричност и ја елиминира потребата за прецизно усогласување за време на инсталацијата. Ова го намалува времето и вештината потребни за склопување, што е особено корисно за машините за производство со голем обем.

За да го илустрираме потенцијалот за заштеда на простор на овие карактеристики, да ја разгледаме апликацијата за погон на транспортер. Конвенционален дизајн со менувач со црви монтиран на нога, флексибилна спојка, мотор и погон на ремен може да зафаќа должина од 900 mm. Користејќи го нашиот менувач со црви со шупливо вратило со интегриран мотор (преносител), должината на погонот беше намалена на 510 mm. Интегрираниот мотор исто така ја елиминираше основната плоча на моторот, заштедувајќи дополнителни 100 mm ширина. Вкупниот отпечаток на машината беше намален за 34 проценти, овозможувајќи опремата да се смести во построга производна ќелија и да го подобри протокот на материјали во фабриката.

Нашата фабрика во Raydafon Technology Group Co., Limited, исто така, нуди верзија „компактен вртежен момент“ на менувачот со црви, кој користи реакциона рака наместо држач за нога или прирабница. Овој дизајн овозможува менувачот да биде суспендиран од вратилото на машината, барајќи нула простор на подот. Ова е особено корисно во мобилната опрема или во апликации каде недоволно монтирање е невозможно. Ги испорачавме овие компактни решенија за менувач за автоматизирани водени возила (AGV), каде што секој милиметар простор е критичен.

Накратко, шупливото вратило и интегрираните опции на моторот го трансформираат менувачот со црви од едноставна компонента во целосно погонско решение кое активно го намалува отпечатокот на опремата. Со елиминирање на спојките, лежиштата и монтажните основи, овие дизајни го поддржуваат трендот кон покомпактна, поефикасна и поисплатлива машинерија. Нашата фабрика може да обезбеди 3D CAD модели на секоја конфигурација на менувачот со црви за да ви помогне беспрекорно да го интегрирате погонот во дизајнот на вашата машина.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Како менувачот на црви се споредува со менувачот со заоблен спирален менувач во однос на компактноста?

Одговор: Менувачот со црви е генерално покомпактен од косиот-спирален менувач за истиот вртежен момент и однос, особено при редукции во една фаза над 15:1. За да се постигне сооднос 20:1, закосо-спиралниот менувач потребни се две фази, додека менувачот со црви го постигнува во една фаза, заштедувајќи околу 30 проценти во должина. Дополнително, менувачот со црви има поедноставно прицврстување бидејќи не бара посебна монтажна основа за средното вратило. Како и да е, менувачот со црви е малку помалку ефикасен од косиот-спирален (обично 80-90 проценти наспроти 95-97 проценти), но за многу апликации, заштедата на простор ја оправдува малата размена на ефикасноста. Нашата фабрика обезбедува податоци за ефикасност и споредба на просторот за која било апликација по барање.

Прашање 2: Дали менувачот со црви може да се монтира вертикално за да заштеди уште повеќе простор?

Одговор: Да, нашиот менувач со црви е дизајниран за разновидни ориентации за монтирање, вклучително и вертикална (влезна осовина хоризонтална, излезна осовина вертикална или обратно). Вертикалната монтажа може да биде корисна во опрема каде што погонското вратило е вертикално, како што се миксери или ротирачки маси. Сепак, посебно внимание мора да се посвети на подмачкувањето и запечатувањето. Нашата фабрика нуди вертикално ориентирани дизајни на менувачи со црви со специфични нивоа на масло, дишеници и заптивки за да се спречи истекување на маслото и да се обезбеди соодветно подмачкување. Обезбедуваме детални упатства за монтирање и комплет за заптивки специјално за вертикални инсталации. Компактниот отпечаток на менувачот со црви се одржува дури и во вертикални конфигурации.

Прашање 3: Како дизајнот на шупливото вратило влијае на рејтингот на вртежниот момент на менувачот?

Одговор: Дизајнот на шупливото вратило не го намалува рејтингот на вртежниот момент на менувачот, бидејќи куќиштето и лежиштата на менувачот се оценети за да се справат со целосниот вртежен момент што се пренесува. Шупливото вратило е со големина за да одговара на вратилото на машината, а отворот за клуч или дискот за собирање е дизајниран да го пренесува вртежниот момент без да се лизга. Во нашиот менувач со црви, шупливото вратило е поддржано со тешки лежишта на двата краја, осигурувајќи дека капацитетот на вртежниот момент е ист како и верзијата со цврста осовина. Сепак, дозволеното надвиснато оптоварување на шупливото вратило може да биде малку помало отколку на цврстото вратило поради намалениот материјал на вратилото. Нашата фабрика обезбедува специфични оценки за оптоварување на надвиснат за секој модел на шупливо вратило.

Прашање 4: Дали менувачите со црви се побучни од другите типови на менувачи во компактните распореди?

Одговор: Менувачите со црви може да бидат побучни од спиралните менувачи, особено при големи брзини, поради лизгачкото триење помеѓу црвот и тркалото на црвот. Сепак, нашиот дизајн на менувачот со црви инкорпорира неколку карактеристики за намалување на бучавата, вклучително и прецизно мелени црви (ISO 6 степен), оптимизирани обрасци на контакт со забите и материјали за куќиште што го придушуваат звукот. Нашата фабрика нуди и „тивка“ верзија со бронзено тркало од црви специјално легирано за намалено триење и бучава. Во компактни распореди, каде што менувачот може да биде поблиску до операторот, ја препорачуваме нашата тивка серија да ги исполнува прописите за бучава на работното место. Обезбедуваме податоци за нивото на бучава (dB на 1 метар) за секој модел на менувач со црви.

Прашање 5: Какви прилагодувања нуди Raydafon Technology Group Co.,Limited за менувачот со црви што се користи во компактна опрема?

Одговор: Нудиме широки опции за прилагодување за да одговараат на дизајните на компактна опрема: специјални должини или дијаметри на излезното вратило, прилагодени моторни адаптери, повеќекратни конфигурации на излезни вратило (едно/двојно продолжено, шупливо или шиленце), интегрирани ограничувачи на вртежниот момент и прилагодени стапала за монтирање. Ние, исто така, обезбедуваме помош при дизајнирање за да се минимизира обвивката, како на пример користење на пократко влезно вратило или интегрирање на менувачот во самата рамка на машината. Нашата фабрика има внатрешен инженерски тим кој може да работи со вашите CAD-датотеки за да го оптимизира поставувањето на менувачот на црви. Ние нудиме бесплатни првични консултации и можеме да обезбедиме 3D модели за интеграција. Контактирајте не за вашите специфични просторни ограничувања и ние ќе предложиме приспособено решение.

Заклучок: Постигнете максимална ефикасност во просторот со менувачот со црви

Менувачот со црви е врвен избор за инженерите кои сакаат да постигнат компактен распоред на опремата без да се загрозат вртежниот момент или доверливоста. Неговиот пренос на моќ под прав агол, високата густина на вртежниот момент, опцијата за шупливо вратило и интегрираните моторни способности работат заедно за да го намалат отпечатокот на машината до 35 проценти. Во Raydafon Technology Group Co., Limited, нашата фабрика дизајнираше серии на менувачи со црви кои не само што се компактни, туку и издржливи, ефикасни и приспособливи за вашите специфични потреби за апликации. Без разлика дали дизајнирате нов транспортер, машина за пакување или мобилен робот, нашиот менувач со црви може да ви помогне да поставите повеќе функции во помалку простор.

Подготвени сте да го оптимизирате распоредот на вашата опрема со компактно решение за менувач со црви?Контактирајте ја Raydafon Technology Group Co.,Limited денесза сеопфатен преглед на дизајнот. Обезбедете го вашиот вртежен момент, брзина, простор за монтирање и еколошки барања, а нашиот инженерски тим ќе достави приспособен предлог, вклучувајќи 3D модели, криви на изведба и понуда за цена. Нудиме бесплатно тестирање на примерокот во нашата фабрика и брза испорака низ целиот свет.Побарајте ја вашата бесплатна консултација сега од Raydafon Technology Group Co.,Limited и направете го првиот чекор кон покомпактна, поефикасна опрема со нашиот премиум менувач со црви.
