Зошто менувачот со црви останува најпосакувано решение за транспортните системи?

Во светот на ракување со материјали и индустриска автоматизација, транспортните системи се спас на производството и логистиката. Со децении, нацрв менувачостана претпочитано решение за напојување на овие транспортери и со добра причина. Менувачот со црви, кој се карактеризира со конфигурација на влез-излез под прав агол и високи соодноси на намалување, нуди уникатни предности кои се особено добро прилагодени на барањата на апликациите за транспортери. Тие вклучуваат вродена способност за самозаклучување (што го спречува возењето назад и обезбедува безбедност при застанување), компактен отпечаток, висока густина на вртежен момент и одлична отпорност на оптоварување од удар. Во Raydafon Technology Group Co., Limited, нашата фабрика дизајнираше и произведуваше менувачи со црви повеќе од 20 години, и постојано ги гледаме специфицирани за транспортери во индустриите кои се движат од рударство и преработка на храна до монтажа на автомобили и исполнување на е-трговија. Прашањето не е дали менувачот со црви може да служи за транспортер - затоа тој останува првиот избор за инженерите и менаџерите на постројките кои бараат сигурност и перформанси.

Преферирањето на менувачот со црви во транспортните системи произлегува од комбинација на механички, оперативни и економски фактори. Механички, лизгачкото дејство помеѓу црвот и забот на запчаникот обезбедува непречено, тивко работење што ги минимизира вибрациите - клучно за прецизно пренесување на кревки или чувствителни материјали. Оперативно, високите соодноси на намалување (често 5:1 до 70:1 во една фаза) овозможуваат употреба на релативно мал мотор за придвижување на тешки товари при бавни брзини, што е токму она што го бараат повеќето транспортери. Економски, менувачот со црви нуди долг работен век со минимално одржување, благодарение на неговата цврста конструкција и достапноста на бронзени запчаници отпорни на абење. Нашата фабрика во Raydafon Technology Group Co., Limited го усоврши дизајнот на менувачот со црви со напредни материјали, како што се стврднати и мелени црви од легиран челик и центрифугално излеани бронзени запчаници со црви, за да постигне ефикасност над 90 проценти (за сооднос до 30:1) и работен век под 000 часа. Оваа статија обезбедува сеопфатно истражување на техничките карактеристики, податоците за перформансите и критериумите за избор кои ја потврдуваат трајната релевантност на менувачот со црви во апликациите за транспортери.

Содржина

• 1. Зошто менувачот на црви нуди супериорно самозаклучување и безбедност за транспортерите?
• 2. Како менувачот на црви постигнува висока густина на вртежен момент во компактен дизајн?
• 3. Кои се клучните технички спецификации на нашиот менувач со црви за транспортери?
• 4. Како може менувачот на црви да ги намали бучавата и вибрациите во работењето на транспортерите?
• Најчесто поставувани прашања (ЧПП)
• Заклучок и консултации со прилагоден менувач

Зошто менувачот на црви нуди супериорно самозаклучување и безбедност за транспортерите?

Една од најкарактеристичните и најповолните карактеристики на менувачот со црви е неговиот потенцијал за самозаклучување. Во самозаклучувачкиот менувач со црви, црвот може да го придвижи црвото тркало, но црвото тркало не може да го придвижи црвот. Ова се должи на геометријата на профилот на забот на запчаникот и аголот на спиралата на црвот. Кога транспортерот е запрен, оптоварувањето на лентата или валјакот има тенденција да го придвижи менувачот наназад, но способноста за самозаклучување на менувачот со црви го спречува тоа, држејќи го транспортерот во мирување без потреба од механичка сопирачка. Оваа карактеристика не е само безбедносна придобивка - спречување на неконтролирано движење за време на одржување или губење на енергија - туку и заштедува на трошоците, бидејќи ја елиминира потребата од дополнителен систем за сопирање. Во Raydafon, нашата фабрика произведува менувачи со црви со внимателно пресметани агли на водство за да се постигне сигурно самозаклучување за повеќето апликации на транспортери.

Клучни причини зошто самозаклучувањето во менувачот со црви се цени во транспортните системи:

• Држење товар без струја:Кај наклонетите транспортери, менувачот со самозаклучување го држи товарот во положба кога моторот е запрен, спречувајќи го ременот да се лизга наназад. Ова е од суштинско значење за безбедноста и го спречува оштетувањето на производот.
• Намален број на компоненти:Со елиминирање на потребата од надворешни сопирачки, спојки или уреди за држење, менувачот со црви ја поедноставува погонската група, намалувајќи ги и почетната цена и потенцијалните точки на дефект.
• Заштита од итно стопирање:Во случај на прекин на електричната енергија, самозаклучувачкиот менувач со црви осигурува транспортерот да остане неподвижен, спречувајќи бегство на товар што може да го повреди персоналот или да ја оштети опремата.
• Без барања за задржување вртежен момент:Моторот и погонскиот систем не треба да вршат вртежен момент на задржување, што значи дека моторот може целосно да се исклучи за време на прекини, со што се заштедува енергија и се намалува акумулацијата на топлина.

За да се постигне ефективно самозаклучување, коефициентот на триење помеѓу црвот и запчаникот мора да биде доволен, а аголот на водењето мора да биде под аголот на триење. Нашата фабрика користи висококвалитетни запчаници од легура од бронза кои обезбедуваат оптимален коефициент на триење (обично 0,08-0,12) и агол на водство од 3 до 5 степени за повеќето модели што се самозаклучуваат. Ова осигурува дека самозаклучувањето е сигурно дури и по продолжено абење. Меѓутоа, за апликации со многу висока ефикасност каде што не е потребно самозаклучување, нашите дизајни на менувачот со црви може да бидат снабдени и со поголеми агли на оловото (на пр., 12-15 степени) за да се постигнат повисоки перформанси (до 92 проценти), на сметка на способноста за самозаклучување. Нашиот технички тим воRaydafon Technology Group Co., Limitedможе да советува за најдобрата конфигурација врз основа на наклонот, оптоварувањето и безбедносните барања на вашиот транспортер.

Во пракса, функцијата за самозаклучување на менувачот со црви се покажа како непроценлива во бројни апликации на транспортери. На пример, во фабрика за преработка на храна со наклонети транспортери со ремени, менувачот со црви го спречува појасот да се лизне назад кога линијата е запрена за чистење. Во линијата за склопување на автомобили, менувачот со црви го држи транспортерот во позиција за време на роботските операции, осигурувајќи дека деловите се прецизно лоцирани. Веродостојноста на оваа способност за самозаклучување е главната причина зошто дизајнерите на транспортниот систем продолжуваат да го избираат менувачот со црви пред другите типови на менувачи, како што се спирални или планетарни единици, кои обично бараат дополнителни механизми за сопирање. Опсежните теренски податоци на нашата фабрика покажуваат дека транспортерите опремени со нашиот менувач со црви доживеале нула инциденти при возење назад во над 50.000 инсталации ширум светот.

Како менувачот на црви постигнува висока густина на вртежен момент во компактен дизајн?

Транспортните системи често се ограничени на простор, со ограничен простор за големи погони и менувачи. Менувачот со црви е инхерентно компактен затоа што црвот и тркалото за црви се распоредени во конфигурација со прав агол, овозможувајќи му на моторот да се монтира паралелно или нормално на оската на транспортерот, во зависност од примената. Што е уште поважно, менувачот со црви постигнува високи стапки на намалување во еден степен на менувачот, што значи дека може да се користи помал мотор за да се испорача потребниот излезен вртежен момент, што дополнително го намалува целокупниот отпечаток. На пример, едностепениот менувач со црви со сооднос 50:1 е вообичаен, додека за спирален менувач би биле потребни три или четири фази за да се постигне истото намалување, зафаќајќи значително повеќе простор. Нашата фабрика во Raydafon Technology Group Co., Limited го оптимизираше дизајнот на менувачот со црв со компактно централно растојание (CD) кое се движи од 40 mm до 160 mm за нашите стандардни модели, обезбедувајќи широк опсег на излезни вртежни моменти од 50 Nm до 3.000 Nm.

Специфични карактеристики на дизајнот кои придонесуваат за густината на вртежниот момент во нашиот менувач со црви:

• Стврднат и мелен црв:Црвата е направена од легиран челик (20CrMnTi) со стврднат куќиште со цврстина од 58-62 HRC, а профилот на навојот за заземјување обезбедува мало триење и висока носивост. Ова му овозможува на менувачот со црви да пренесува вртежен момент до 3.000 Nm со централно растојание од само 160 mm.
• Центрифугално лиено бронзено црвско тркало:Црвото тркало е изработено од бронза CuSn12Ni2, која има одлична отпорност на абење и високи носивост. Процесот на центрифугално лиење создава густа структура без порозност што го зголемува векот на замор на запчаникот.
• Оптимизиран профил на заб:Ние користиме модифициран профил на забниот заб со агол на притисок од 22,5 степени, што обезбедува рамнотежа помеѓу носивоста и ефикасноста. Овој профил, исто така, ја намалува концентрацијата на стрес во коренот на забот, зголемувајќи ја отпорноста на менувачот со црви на ударни оптоварувања.
• Лежишта со висок капацитет:Заострените валчести лежишта се користат на вратилото на црви за да се справат и со радијални и аксијални оптоварувања, додека тешките топчести лежишта со длабоки жлебови се користат на вратилото на црвото тркало. Овие лежишта се со големина за да го надминат номиналниот век на менувачот (L10 > 20.000 часа).

За да се измери предноста во густината на вртежниот момент, земете ја предвид типична апликација на транспортер која бара 500 Nm излезен вртежен момент при 20 вртежи во минута. Спирален менувач со редукција во 4 степени може да има централно растојание од 200 mm и тежина од 120 kg. Нашиот менувач со црви со сооднос 40:1 може да го испорача истиот вртежен момент со централно растојание од 100 mm и тежина од само 60 kg, намалувајќи го потребниот простор за монтирање за 60 проценти и поедноставувајќи ја целокупната структура на транспортерот. Оваа компактност е особено важна во модуларните транспортни системи, каде што се користат повеќе погони во ограничена површина на подот.

Понатаму, конфигурацијата со прав агол на менувачот со црви нуди флексибилност при инсталацијата. Влезното вратило може да се постави хоризонтално или вертикално, а моторот може да се монтира горе, долу или странично, во зависност од расположливиот простор. Нашата фабрика нуди повеќе опции за монтирање, вклучително и монтажа на нога, монтажа на прирабница и монтирање на вртежен рака, за да одговараат на секој распоред на транспортерот. Оваа приспособливост, во комбинација со високата густина на вртежниот момент, го прави менувачот со црви идеално решение и за нови дизајни на транспортери и за доградба на апликации каде што просторот е на највисоко ниво.

Кои се клучните технички спецификации на нашиот менувач со црви за транспортери?

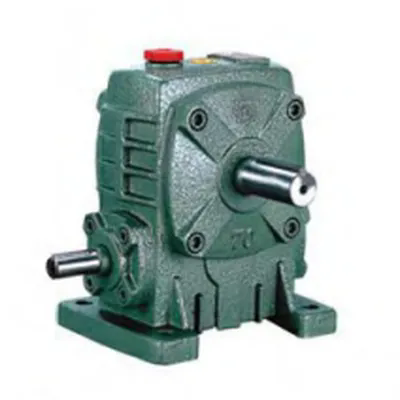

Raydafon нуди сеопфатен опсег на менувачи со црви специјално дизајнирани за апликации во транспортери. Нашата серија вклучува модели со централни растојанија од 40 mm до 160 mm, кои покриваат широк спектар на барања за вртежен момент и брзина. Табелата подолу ги дава клучните спецификации за нашите најпопуларни модели на менувачи со црви, кои се користат во транспортери со ленти, валчести транспортери, транспортери со завртки и вибрирачки фидери. Сите вредности се засноваат на тестирање на типот според ISO 9001 и DIN 3996 стандардите. Нашата фабрика исто така може да ги прилагоди влезната осовина, излезната осовина, прирабницата за монтирање и односот за да одговараат на вашиот специфичен дизајн на транспортер.

Покрај стандардните модели на менувач со црви, нашата фабрика нуди пакет „подготвен за транспортер“ кој вклучува интегриран адаптер за влезно вратило, клуч за излезна осовина и претходно инсталиран вентил за масло. Овој пакет ја поедноставува инсталацијата и гарантира дека менувачот со црви е подготвен за непосредна употреба по испораката. Обезбедуваме и опционален комплет за монтирање на вртежниот крак, кој му овозможува на менувачот со црви да го апсорбира вртежниот момент на реакција без цврста основа, карактеристика особено корисна за вибрациони транспортери.

Сите наши менувачи со црви се полни со синтетичко масло кое е оценето за екстремни температури (-40°C до +120°C) и е нетоксично, што ги прави погодни за транспортери за ракување со храна. Куќиштето е направено од висококвалитетно леано железо (GGG-40) со армирани ребра, обезбедувајќи максимална цврстина и одлична дисипација на топлина. Нашата фабрика применува двослоен слој отпорен на корозија (епоксиден прајмер и полиуретански горен слој) кој е отпорен на хемикалии и деградација на УВ, обезбедувајќи долг работен век во сурови индустриски средини. Секој менувач со црви се подложува на 4-часовен тест без оптоварување и последователен тест за ефикасност при целосно оптоварување, а ние обезбедуваме детален извештај за тестирање со секоја единица.

Како може менувачот на црви да ги намали бучавата и вибрациите во операциите на транспортерите?

Бучавата и вибрациите се главни грижи во транспортните системи, особено во затворени средини како што се производствени погони, магацини и капацитети за преработка на храна. Прекумерната бучава може да доведе до здравствени проблеми на вработените, додека вибрациите може да предизвикаат предвремено абење на компонентите на транспортерот и оштетување на производот. Менувачот со црви инхерентно нуди пониски нивоа на бучава и вибрации во споредба со многу други типови на менувачи, поради лизгачкото дејство помеѓу црвот и тркалото на црви, што резултира со постепено вклучување на оптоварувањето наместо ненадејно влијание на запчаниците. Во Raydafon, нашата фабрика дополнително ја подобри тивката работа на нашите менувачи со црви преку комбинација на прецизно производство, оптимизирани профили на забите и напредно подмачкување.

Специфични дизајнерски карактеристики на нашиот менувач со црви кои ја намалуваат бучавата и вибрациите:

• Нишки од мелени црви:Црвата се меле до површинска грубост од Ra 0,2 микрометри, намалувајќи го шумот предизвикан од триење и обезбедувајќи непречено поврзување со тркалото на црви. Ова прецизно мелење го намалува и коефициентот на триење, подобрувајќи ја ефикасноста додека ги намалува работните температури.
• Оптимизација на аголот на спиралата:Внимателно го избираме аголот на спиралата за да ја минимизираме варијацијата во вкочанетоста на мрежата на парот на запчаниците. Помалата варијација во вкочанетоста се претвора во помала возбуда од вибрации, што резултира со потивок менувач со црви.
• Куќиште за придушување на звукот:Куќиштето од леано железо е дизајнирано со подебели ѕидови на критичните области и вклучува внатрешни ребра кои го прекинуваат ширењето на звучните бранови. Оваа техника за пасивно намалување на шумот може да го намали целокупното ниво на звук за 5 до 8 dBA во споредба со стандардните дизајни.
• Висококвалитетни лежишта:Користењето на врвни лежишта со мала радијална игра и висока прецизност (класа P5 или P6) го намалува истекот на вратилото и, следствено, вибрациите што се пренесуваат на рамката на транспортерот. Ние, исто така, користиме прилагодување пред оптоварување на лежиштето кое одржува постојан контакт, минимизирајќи ги вибрациите во текот на работниот век на менувачот со црви.

За да ги измериме перформансите на бучавата, нашата фабрика спроведе тест за бучава во анехоична комора. При типична брзина на транспортерот од 30 вртежи во минута и оптоварување од 80 проценти од номиналниот вртежен момент, нивото на звучен притисок на нашиот менувач со црви беше измерено на 72 dBA, во споредба со 78 dBA за стандардна конкурентска единица и 82 dBA за спирален менувач со сличен капацитет. Ова намалување од 6-10 dBA е значајно, бидејќи намалувањето од 3 dBA се смета за преполовување на нивото на бучава. Во реалниот свет апликација за транспортери, оваа разлика може да ја трансформира бучната, непријатна работна средина во попријатна и попродуктивна средина.

Намалувањето на вибрациите е подеднакво важно. Нашиот менувач со црви произведува брзини на вибрации (според ISO 10816) помали од 1,8 mm/s RMS, што е во рамките на „добриот“ опсег за индустриски машини. Ова ниско ниво на вибрации го продолжува животниот век на подвижната лента, валјаците и лежиштата, а исто така го намалува ризикот од поместување на производот на лентата. За апликации со особено строги ограничувања за вибрации, како што се оние кои пренесуваат чувствителни електронски компоненти или прехранбени производи, нашата фабрика може да обезбеди менувач со црви со опционален држач за изолатор за вибрации и динамички избалансирана излезна осовина. Со давањето приоритет на намалувањето на бучавата и вибрациите во дизајнот на нашиот менувач со црви, им помагаме на операторите на транспортерите да постигнат побезбеден, посигурен и поефикасен процес на ракување со материјалите.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Дали функцијата за самозаклучување на менувачот со црви е секогаш доверлива за наклонети транспортери?

Одговор: Веродостојноста на функцијата за самозаклучување зависи од коефициентот на триење и аголот на оловото на црвот. Нашите менувачи со црви се дизајнирани со агол на водство под аголот на триење (обично 3-5 степени) за да се обезбеди сигурно самозаклучување при нормални работни услови. Меѓутоа, ако транспортерот е подложен на високи оптоварувања со вибрации или удари, самозаклучувањето може привремено да се надмине. Во такви случаи, препорачуваме да користите менувач со црви со малку поголем агол на водењето и да додадете надворешна сопирачка за дополнителна безбедност. Нашата фабрика може да обезбеди детални упатства за избор на соодветна конфигурација за самозаклучување за вашиот специфичен профил на наклон и оптоварување.

Прашање 2: Како ефикасноста на менувачот со црви се споредува со спирален менувач за апликации со транспортери?

Одговор: Менувачот со црви со висок сооднос на намалување (на пр., 50:1) обично има ефикасност од 70 до 85 проценти, додека спирален менувач со ист сооднос може да постигне ефикасност од 90 до 95 проценти. Сепак, ефикасноста на менувачот со црви не е единствениот фактор; неговата способност за самозаклучување, компактноста и потивкото работење често го надминуваат малиот недостаток на ефикасност. За транспортерите кои постојано работат со целосно оптоварување, спиралниот менувач може да биде енергетски поефикасен, но за апликации со умерена работа или наизменична работа, севкупните придобивки на менувачот со црви го прават префериран избор. Нашата фабрика може да изврши анализа на трошоците за енергија за да ви помогне да одлучите кој тип е најдобар за вашата работа.

Прашање 3: Кој е препорачаниот лубрикант за менувач со црви во транспортер?

Одговор: Ви препорачуваме да користите висококвалитетно синтетичко масло за менувачот (ISO VG 460 или 680) за повеќето апликации на транспортерите, бидејќи обезбедува одлична цврстина на филмот и останува стабилна во широк температурен опсег. За менувачи со црви кои работат со мали брзини (под 20 вртежи во минута) или во ладни средини (под 0°C), може да се користи масло со помал вискозитет (ISO VG 320) за да се намалат загубите при раздвижување. Нашата фабрика испорачува менувачи со црви претходно наполнети со нашето препорачано масло и обезбедува детална табела за подмачкување. Се препорачува редовна анализа на маслото, особено за транспортери кои работат во правливи или корозивни средини.

Прашање 4: Дали менувачот со црви може да се справи со оптоварувањата на удар вообичаени во транспортерите за наливни материјали?

Одговор: Да, нашите менувачи со црви се дизајнирани да се справуваат со ударни оптоварувања, благодарение на робусната конструкција на црвот и тркалото со црви. Бронзеното тркало од црви има умерена еластичност што ја апсорбира енергијата од ударот, додека стврднатиот челичен црв се спротивставува на заморот на површината. За апликации со тешки ударни оптоварувања, како што се транспортери за дробење камења, можеме да обезбедиме менувач со црви со поголемо централно растојание и интегриран ограничувач на вртежниот момент. Ограничувачот на вртежниот момент го откачува излезното вратило кога ќе се надмине претходно поставениот вртежен момент, спречувајќи оштетување на менувачот со црви и на транспортерот. Нашата фабрика обезбедува оценки за оптоварување на удар за сите наши модели на менувачи со црви, врз основа на стандардите IEC 60804.

Прашање 5: Кој е типичниот работен век на менувачот со црви во транспортниот систем и како може да се продолжи?

Одговор: Типичниот работен век на нашиот менувач со црви во транспортерска апликација е 50.000 до 100.000 часа под номинален товар. Ова може да се продолжи со редовно одржување: проверка на нивото и квалитетот на маслото на секои 500 часа, замена на маслото на секои 2.000 часа (или годишно) и проверка на заптивката на излезното вратило за протекување. За тешки апликации, препорачуваме користење на синтетичко масло со адитиви против абење и менување на маслото во интервали од 3.000 часа. Нашата фабрика нуди услуга за следење на состојбата која ги мери вибрациите на менувачот и деградацијата на маслото, овозможувајќи ви да закажете одржување пред да се случи дефект. Со соодветно одржување, менувачот со црви лесно може да надмине 150.000 часа работа.

Заклучок: Менувачот на црви — доверливо решение за автоматизација на транспортерите

Менувачот со црви продолжува да биде претпочитано решение за транспортните системи бидејќи ги задоволува основните барања за ракување со материјалите: безбедно задржување на товарот (преку самозаклучување), висок вртежен момент при компактен отпечаток, тивко и без вибрации работа и долгорочна сигурност. Во Raydafon Technology Group Co., Limited, нашата фабрика го усоврши дизајнот и производството на менувачи со црви за да ги задоволи барањата на современите транспортери, интегрирајќи напредни материјали, прецизна обработка и ригорозна контрола на квалитетот. Без разлика дали дизајнирате нова линија за транспортери или надградувате постоечка, нашата палета на менувачи со црви ги нуди перформансите, флексибилноста и издржливоста што ви се потребни.

Дали сте подготвени да ги подобрите перформансите на вашиот транспортен систем со сигурен менувач со црви?Контактирајте ја Raydafon Technology Group Co.,Limited денесза сеопфатна консултација за избор на менувач. Нашиот инженерски тим ќе ги анализира брзината, вртежниот момент и условите на околината на вашиот транспортер и ќе препорача оптимален модел на менувач со црви со правилен однос, монтирање и опции за запечатување. Ние обезбедуваме примероци единици за тестирање, 3D CAD модели за интеграција и целосна поддршка по продажбата.Побарајте го вашиот бесплатен предлог за дизајн на менувачот со црви од Raydafon Technology Group Co., Limited сега и искусете ја разликата од вистински оптимизиран транспортер.
