Спирална коси опрема

Raydafon произведува спирални запченици за погони со прав агол во сопствената фабрика во Нингбо, Кина. Заоблената линија на забите одржува два или повеќе заби во контакт во секој момент, така што погонот работи понепречено и потивко од прав пар со иста големина и носи поголем вртежен момент за неговите димензии. Стандардните модули работат од M3 до M12 со прецизни оценки DIN6 до DIN9, произведени според ISO, DIN, ANSI, JIS или BS. Материјалите вклучуваат легиран челик, C45, нерѓосувачки челик, месинг, бакар, алуминиум и POM, со површински третмани од цинк и никел позлата до црн оксид, Geomet и Dacromet. Пинионот може да се исече со само пет заби, овозможувајќи голем сооднос на редукција во една етапа со прав агол, а рабовите на забите може да се сомелат по термичка обработка за повисоки степени на прецизност. Запчаниците се испорачуваат како соодветни парови со шаблонот за контакт проверен пред испраќањето. Испратете го вашиот цртеж или примерок за понуда во рок од 24 часа.

Спирален запченик - погон со прав агол со заоблен заб, M3 до M12

Спиралната косена опрема е избор за пренос под прав агол кога мазноста и носивоста се важни повеќе од било што друго. Заоблените линии на забите одржуваат два или повеќе заби во контакт во секој момент, така што погонот работи тивко, се троши рамномерно и носи многу повеќе оптоварување од прав пар со иста големина. Raydafon ги сече, термички обработува и меле овие запчаници во сопствената фабрика во Нингбо, Кина.

Минимум 5 забиНа пинионот, овозможувајќи големи едностепени соодноси
DIN6 – DIN9Прецизни оценки, мелени по барање
М3 – М12Стандардни модули, други за цртање

Образложение за дизајн

Зошто да изберете спирален запченик наместо исправен конусен запчаник

Разликата меѓу двете е целосно во линијата на забите. Директните запци на запците се радијално, така што секој заб го заглавува забот за парење низ целата ширина во истиот момент - ненадеен удар што се повторува на секој заб. Спиралните запци на заоблениот запченик се исечени на кривина, така што контактот започнува на едниот крај на забот и преминува на другиот, токму на начинот на кој се затвора патент. Таа единствена геометриска промена е одговорна за секоја предност подолу.

Спирален запченик

  • Два или повеќе заби го делат оптоварувањето во секое време, бидејќи коефициентот на преклопување е поголем
  • Постепено вклучување наместо удар, така што бучавата при работа е значително помала
  • Контактниот притисок се шири преку подолга контактна линија, давајќи повеќе еднообразно абење
  • Пинион може да работи со само 5 заби, што овозможува голем сооднос во една фаза
  • Шемата за контакт може да се прилагоди преку радиусот на главата на секачот и може дополнително да се подобри со мелење
  • Произведува аксијална сила што лежиштата на вратилото мора да бидат избрани да ја носат

Директна косена опрема

  • Еден заб го носи целото оптоварување во моментот на ангажманот
  • Ударот на секој влез на заб произведува повеќе бучава и вибрации
  • Повисок локален контактен притисок, па носењето има тенденција да се концентрира
  • Практичниот минимален број на заби на пинионот е поголем, ограничувајќи го соодносот на една фаза
  • Поедноставно и поевтино за сечење, што одговара на погони со мала брзина и критични погони со низок шум
  • Не се создава аксијална сила, така што изборот на лежиштето е поедноставен

Една дизајнерска точка за која вреди да се планира:бидејќи линијата на забот е спирала, спиралниот запченик генерира аксијален потисок по должината на вратилото. Тоа не е дефект - тоа е цената на непречено ангажирање. Лежиштата мора да бидат избрани за да го земат, поради што спиралниот пар на откос вообичаено се специфицира заедно со аранжманот на вратилото и лежиштето, а не како замена за директна косина.

Спецификации

Спецификации на запчаник со спирален наклон и достапни опции

  • Број на модел (модул)М3, М4, М5, М8, М12 и други
  • Форма на забСпирала (заоблена линија на забите), погон под прав агол
  • Минимален број на заби со пинион5 заби
  • Прецизни оценкиDIN6, DIN7, DIN8, DIN9
  • СтандардиISO, DIN, ANSI, JIS, BS и нестандардни / до цртање
  • МатеријалиЛегуриран челик, челик C45, нерѓосувачки челик, месинг, бакар, алуминиум, POM
  • Обработка на забиМелено, стврднето или мелено (мелење што се користи за оценки со поголема прецизност)
  • Толеранција0,001 mm – 0,1 mm во зависност од карактеристиката и степенот на прецизност
  • Површинска обработкаЦинкирани, никелирани, пасивација, оксидација, анодизација, Geomet, Dacromet, црн оксид, фосфатизирање, премачкување во прав, електрофореза
  • Дополнителни операцииПушено минирање, пескарење, термичка обработка, жарење, калење, полирање
  • ПакувањеПластична кеса и картон или дрвена кутија
  • Услови за плаќањеT/T, L/C
  • Време на производство20 работни дена за примероци, 25 дена за рефус
  • ПримероциЦена на примерокот 2–100 УСД; примерок експресен товар платен од клиентот

Целосен лист со спецификации. Скролувајте ја табелата странично на мобилен уред за да го прочитате секој ред.

Ставка Спецификација
Број на модел М3, М4, М5, М8, М12 итн.
Материјал Месинг, челик C45, нерѓосувачки челик, бакар, POM, алуминиум, легура и други
Стандарден ISO, DIN, ANSI, JIS, BS и нестандардни
Прецизност DIN6, DIN7, DIN8, DIN9
Третман на заби Стврднат, бланширан или мелен
Толеранција 0,001 mm – 0,01 mm – 0,1 mm, во зависност од наведената карактеристика и степенот на прецизност
Површинска обработка Цинкирани, никелирани, пасивација, оксидација, анодизација, Geomet, Dacromet, црн оксид, фосфатизирање, премачкување во прав, електрофореза
Заврши Пушено минирање, пескарење, термичка обработка, жарење, калење, полирање
Пакување на предмети Пластична кеса и картон или дрвена амбалажа
Услови за плаќање T/T, L/C
Време на производство 20 работни дена за примерокот, 25 дена за рефус
Примероци Примерок опсег на цени од 2 до 100 американски долари. Примерок за експресен товар платен од клиентот.
Апликација Машини за автоматска контрола, полупроводничка индустрија, општа индустриска машинерија, медицинска опрема, опрема за соларна енергија, машински алати, системи за паркирање, опрема за брз железнички и авијациски транспорт со голема брзина и слично

За толеранцијата и прецизноста:бројките во оваа табела се опсег низ целото семејство на производи, а не една загарантирана вредност. Толеранцијата зависи од карактеристиката што се мери, модулот и степенот на прецизност што ќе го наведете - заземјувачката опрема DIN6 има многу построги граници од мелената DIN9. Кажете ни ги барањата за реакција и контакт-шаблон на вашето склопување и ние ќе потврдиме каква оценка и процес ѝ треба на вашата опрема.

Производство

Како го произведуваме и контролираме квалитетот на запчаникот со спирален наклон

Спиралните запченици се меѓу најтешките типови на запчаници за добро производство, бидејќи забната страна е заоблена површина што треба да се генерира, а не едноставно да се сече. Процесот што го извршуваме по секоја нарачка е намерно последователен: секој чекор е завршен и проверен пред да започне следниот, така што проблемот е фатен во фазата што ја создала, а не на конечното склопување.

Празна подготовка

Материјалот е избран на цртежот и празното се врти и се свртува за да се утврдат лицата за монтирање и дупката што ги упатува секоја подоцнежна операција.

Сечење на брзини

Карниците на забите се генерираат на машина за сечење на запчаник со спирален наклон со помош на радиусот на главата на секачот што го произведува потребниот спирален агол и шема на контакт.

Термичка обработка

Стврднувањето на куќиштето ја зголемува тврдоста на површината на забот за отпорност на абење, додека јадрото останува доволно цврсто за да ги апсорбира ударните оптоварувања што ќе ги види погонот.

Мелење заби

Онаму каде што е наведено повисока прецизност, крилото се меле по термичка обработка за да се коригира изобличувањето и да се подобри површината на контактот и завршната површина.

Проверка на шема за контакт

Парот се работи во пробна опрема со соединение за обележување, така што позицијата, обликот и големината на контактната шема може да се прегледаат според цртежот пред парот да се ослободи.

Инспекција и пакување

Конечна димензионална проверка на карактеристиките што се важни за склопот, потоа заштитна амбалажа за извоз - пластична кеса и картон или дрвена футрола за поголеми комплети.

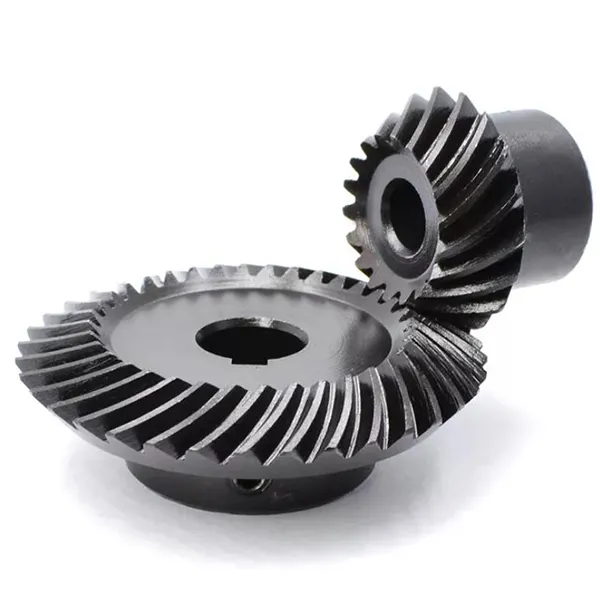

Spiral bevel gear with curved tooth flanks produced by Raydafon
Спирален запченик со генерирани заоблени страници на забите.

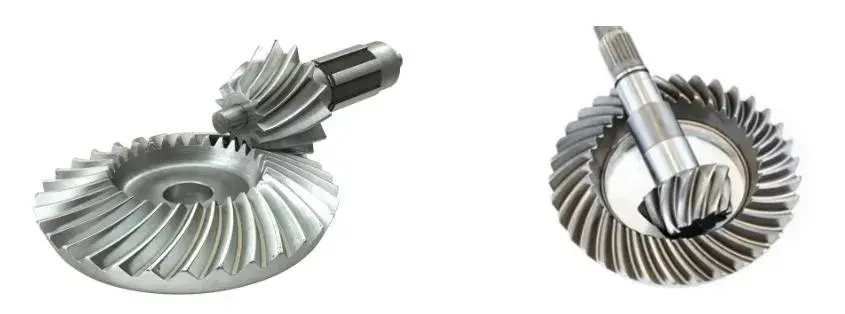

Spiral bevel gear pair showing matched contact pattern and mounting faces
Соодветен пар на запчаници — шема на контакт и лица за монтирање.

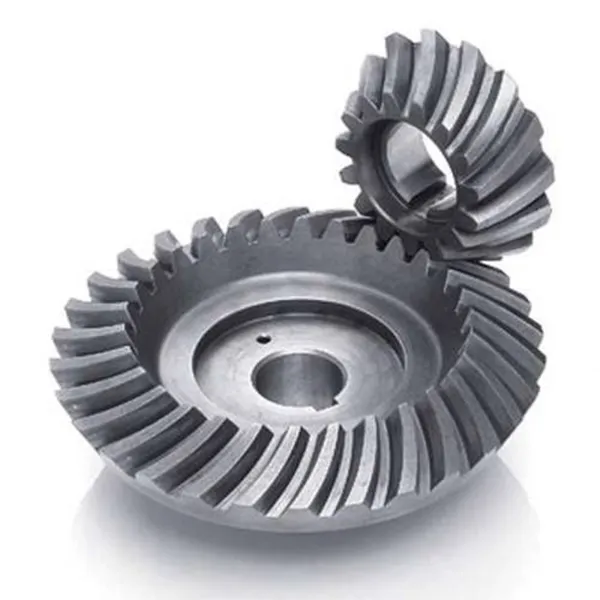

Spiral bevel gear tooth flank detail after grinding
Детали на забот по мелење.

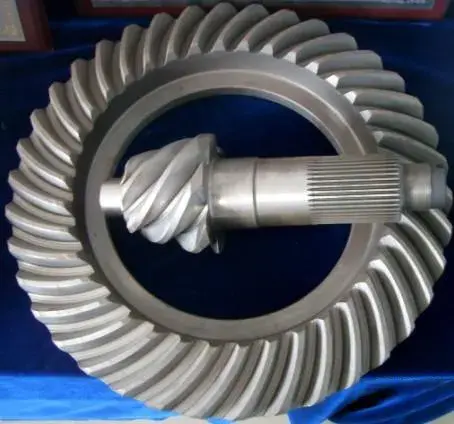

Spiral bevel gear inspection and measurement before packing
Конечна димензионална проверка пред пакувањето.

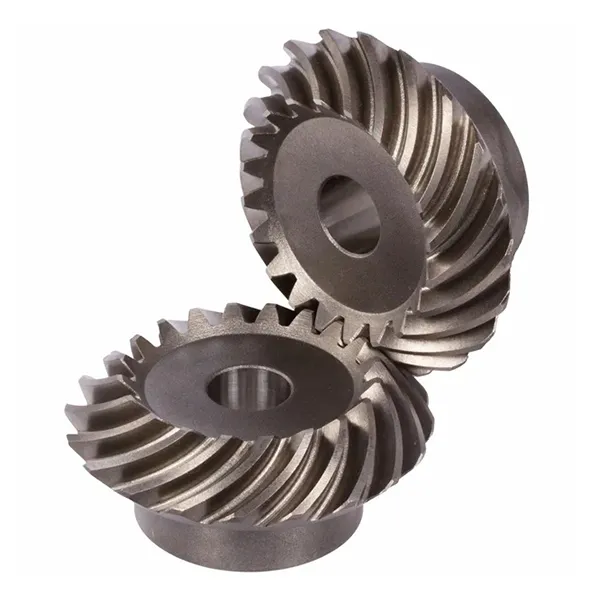

Spiral bevel gear set prepared for export packing
Комплет за пренос подготвен за пакување за извоз.

Клучни предности

Карактеристики на производот

Непречено трчање и низок шум

Бидејќи линијата на забот е заоблена, најмалку два заба се во мрежа во секој момент и товарот се пренесува од едниот на другиот заб додека контактот поминува низ крилото. Не постои единствен момент на удар со цела ширина, како што е случајот со директниот заоблен запчаник, така што вибрациите и бучавата значително паѓаат - што го прави овој заб да биде стандарден избор каде што се контролира бучавата, од вретена на машински алати до оски на патнички возила.

Голема носивост и рамномерно абење

Аголот на спиралата го зголемува коефициентот на преклопување, што значи дека повеќе заби го делат оптоварувањето и контактниот притисок на секое крило е помал. Понискиот притисок во комбинација со подолги рашири на контактната линија се носи порамномерно низ површината на забот наместо да се концентрира во близина на линијата на чекорот. Практичниот резултат е запчаник кој носи поголем вртежен момент за својата големина и ја задржува својата прецизност подолго при континуирано работно време.

Широк опсег на сооднос во една фаза

Завртката на спиралниот пар со откос може да се исече со само пет заби, што овозможува да се постигне голем сооднос на намалување во една етапа под прав агол наместо во две. За дизајнер на машини, тоа значи помалку делови, пократко куќиште и помалку акумулиран отпор, поради што оваа форма на заб толку често се појавува во компактните менувачи со прав агол.

Шемата за контакт може да се коригира

Бидејќи кривината на крилото е поставена од радиусот на главата на секачот, шаблонот за контакт може да се помести и коригира во фазата на сечење и дополнително да се подобри со мелење по термичка обработка. Таа контрола врз тоа каде всушност се допираат забите е она што го одвојува комплетот за брзини што работи тивко со години од оној што лелекаат и дупчат за неколку месеци - и тоа е способност што зависи од машината и од операторот, а не само од цртежот.

Материјали и површински третмани за да одговараат на должноста

Истата геометрија на забите може да се произведе во легиран челик за погони со висок вртежен момент, C45 или нерѓосувачки челик каде отпорноста на корозија е важна, и месинг, бакар, алуминиум или POM за полесни или немагнетни апликации. Површинскиот третман потоа се избира за да одговара на околината - обложување со цинк или никел, црн оксид, Geomet или Dacromet за заштита од корозија, анодизација за алуминиум и облога во прав или електрофореза за изглед и дополнителна издржливост.

Апликации

Онаму каде што се користат запчаници со спирален откос

Секаде каде што возењето мора да се сврти за 90 степени додека носи вистински вртежен момент и останува тивок:

  • Машински алати— погони за вретено, глави за индексирање и механизми за напојување каде што точноста на преносот го поставува квалитетот на готовиот дел
  • Автомобилство и транспорт— диференцијална и конечна запчаница, каде што е неопходен пар со прав агол со низок шум и високо оптоварување
  • Автоматски контролни машини— индексатори на камери, ротациони маси и механизми за собирање и место
  • Полупроводничка и медицинска опрема- погони кои мора да бидат мазни, тивки и повторливи наместо само силни
  • Опрема за соларна енергија— погони за вртење со тракер, каде што комплетот за брзини работи во надворешни услови во текот на целата година
  • Паркинг системи и логистичка опрема— механизми за подигање и пренос на кои им е потребно компактно намалување на прав агол
  • Опрема за брза железница и воздухопловна земја— помошни погони каде што се наведени доверливост и ниски вибрации
  • Општи индустриски машини— пумпи, миксери, транспортери и секој компактен менувач со прав агол

Ако вашата апликација не е наведена, опишете ја должноста - влезна брзина, вртежен момент, однос и распоред на монтирање. Спиралниот пар на откос е вообичаено дизајниран заедно со неговата осовина и распоред на лежиштето поради аксијалниот потисок што го создава, така што колку порано го видиме распоредот, толку е подобар резултатот.

Прилагодување

Прилагодени спирални запчаници направени за цртање

Надвор од стандардниот опсег на модули, параметрите кои одлучуваат дали опремата одговара на вашето куќиште може да се произведат според потребите. Вообичаеното прилагодување вклучува:

  • Број на модули и заби
  • Спирален агол и рака на спиралата
  • Сооднос и совпаднат пар
  • Отворање, приклучок и сплајн
  • Геометрија на средиштето и монтирањето на лицето
  • Избор на материјал
  • Прецизно одделение DIN6–DIN9
  • Површинска обработка
  • Мелено или бланширано забно крило
  • Обележување и идентификација на спарени множества

Испратете димензиониран цртеж, примерок од опрема или потребниот однос, вртежен момент и обвивка и ние ќе ја потврдиме најблиската стандардна геометрија или ќе цитираме нова. Паровите со спирални коси се испорачуваат како соодветни комплети, па ако заменувате една запчаница од пар, кажете ни - заменувањето само половина од совпаднат пар генерално произведува бучава и брзо абење, дури и ако двата дела се димензионално точни.

Најчесто поставувани прашања за купувачите

Најчесто поставувани прашања за купувачите

  • Која е разликата помеѓу спирален запченик и исправен запченик?Линија на забите: правите заоблени заби се радијално и се заглавуваат низ нивната целосна ширина одеднаш, додека спиралните заоблени заби се закривени, така што контактот постепено се движи од едниот до другиот крај на забот. Заоблената форма дава поголемо преклопување, така што оптоварувањето се дели со повеќе заби, трчањето е помазно и потивко, абењето е порамномерно, а шипката може да се исече со само 5 заби.
  • Можете ли да направите спирален запченик на мојот цртеж или од примерок?Да. Испратете димензиониран цртеж или примерок од опремата со модул, број на заби, агол на спирала, сооднос, отвор и материјал. Потврдуваме дали геометријата се совпаѓа со постоечките алатки или бара ново поставување на секачот, соодветно цитираме и можеме да обезбедиме примерок за околу 20 работни дена.
  • Кои материјали и површински третмани се достапни?Легуриран челик и C45 за погони со висок вртежен момент, не'рѓосувачки челик каде што е потребна отпорност на корозија и месинг, бакар, алуминиум или POM за полесни или немагнетни апликации. Површинските третмани вклучуваат обложување со цинк и никел, пасивација, оксидација, анодизација, Geomet, Dacromet, црн оксид, фосфатизирање, премачкување во прав и електрофореза. Кажете ни ја околината и ние ќе ви препорачаме една.
  • Дали треба да нарачам соодветен пар или единечна опрема?Нарачајте соодветен пар. Спиралните коси запчаници се преклопуваат и нивната шема на контакт се проверува како комплет, така што замената на само една брзина од постоечки пар обично произведува бучава и забрзано абење дури и кога двата дела се мерат правилно. Ако е оштетена само една брзина, испратете ни и двајцата за да може замената да се усогласи со преживеаниот дел.
  • Зошто на спиралниот заоблен запчаник му требаат посебни лежишта?Поради аголот на спиралата во линијата на забот, запчаникот генерира аксијална сила на потисок по должината на вратилото покрај тангенцијалните и радијалните оптоварувања. Лежиштата мора да бидат избрани за да го носат тој потисок - најчесто заострен валјак или аголен контакт аранжман - поради што најдобро е да се специфицира спирален пар со коси заедно со оската и распоредот на лежиштето.
  • Која е вашата толеранција, времетраењето и условите за плаќање?Толеранцијата зависи од карактеристиката и степенот на прецизност, која се движи од 0,001 mm до 0,1 mm низ семејството; кажете ни ја вашата реакција и барање за контакт-шема и ние ќе потврдиме која оценка ја постигнала. Примероците траат околу 20 работни дена, а производството на големо 25 дена, цените на примероците се 2-100 американски долари со експресен товар платен од клиентот, а условите за плаќање се T/T или L/C.

Поврзани

Поврзани производи и понатамошно читање

Побарајте понуда за запчаник со спирален наклон

Испратете го вашиот цртеж, примерок или потребниот модул, сооднос, вртежен момент и плик. Ја потврдуваме геометријата, прецизното одделение и материјалот и одговараме со цена и време на испорака во рок од 24 часа.

Испрати барање сега

* Бројките за толеранција, време на испорака и цена се дадени како опсег низ семејството на производи и се потврдени по нарачка во однос на цртежот. Спиралните запченици се испорачуваат како соодветни парови; ве молиме потврдете го бројот на делот за парење пред да нарачате.
