Пластични запчаници со коси

Raydafon произведува пластични запчаници во Нингбо, Кина, обликувани во POM и најлон за погони со прав агол. Стандардните соодноси се 1:1, 2:1, 3:1, 4:1 и 5:1; модули на теренот M0,25 до M1; забот брои од 10 до 60; дијаметар на отворот од 3,0 до 10,0 mm; надворешни дијаметри од 8,7 до 60,4 mm; работна температура од -40 °C до +80 °C. Броевите на делови вклучуваат GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040, GB1M410040 GB1M512060BS, GB1M512* и GB1M512BS*. Наставката BS означува месинг вметнувач и завртка за поставување. Важно: GB1M512* и GB1M512BS* се совпаѓаат само со запченикот со 60 заби и не се компатибилни со други брзини. Геометријата на обликуваниот заб дава тивка, цврста мрежа; полимерот е самоподмачкувачки и хемиски отпорен. Прилагоден модул, број на заби, дупка, центар и материјал за цртање; понуда во рок од 24 часа.

Пластични запчаници со коси - прилагодено обликувани POM и најлон, од M0,25 до M1

Погонски запчаници со прав агол за мали прецизни механизми: семејство со целосен однос од 1:1 до 5:1 со 10 до 60 заби, обликувани во POM или најлон, со опционален месинг вметнувач и завртка за поставување. Доволно тивок за машини за кафе и печатачи, доволно лесен за уреди на батерии и доставен за цртање насекаде во светот.

  • 1:1 – 5:1Стандардни соодноси
  • М0,25 – М1Pitch модул (модул)
  • 10-60Достапен број на заби
  • -40 до +80 °CРаботна температура

Пластични запчаници со коси за погони со прав агол - прилагодено обликуван POM и најлон

Пластична косена опрема го врти погонот за 90 степени користејќи обликувани полимерни заби наместо исечени метални. Таа единствена промена ја отстранува потребата за подмачкување, ја намалува тежината на парот и ја прави решетката значително потивка - поради што распоредот се појавува во машините за кафе, принтери, мотори за завеси, роботски правосмукалки и мали возила со далечински управувач. Raydafon го произведува ова семејство и како производител и како добавувач од сопствената фабрика во Нингбо, Кина, така што нема трговска маржа помеѓу вас и машината за обликување.

Приспособувањето ги опфаќа параметрите кои вообичаено одлучуваат дали одговара запчаникот: модул, број на заби, дијаметар на отворот, димензии на главината и газдата, односот и самиот полимер. Испратете цртеж, примерок од опрема или дури и фотографија со димензии и ние ќе го потврдиме најблискиот стандарден дел или ќе цитираме нова алатка. Сродните производи од истата работилница го вклучуваат и поширокотопластична опремаопсег, напластична спирална опремасемејство за погони со паралелна осовина и металзапчеста опремалинија каде вртежниот момент го надминува она што полимерот може да го носи.

Спецификации за запчаник за пластична откос

  • Референца за стандардна димензијаΦ12 mm (достапно и во големини наведени во табелата подолу)
  • Pitch модул (модул)M0,25, со 0,5 и 1,0 во стандардниот опсег на делови
  • Тип на материјалПластика - ПОМ, најлон (PA), или по потреба од клиентот
  • Коефициенти1:1, 2:1, 3:1, 4:1, 5:1
  • Работна температура-40 °C до +80 °C
  • Факултативни карактеристикиМесинг влошка, завртка за поставување, прилагодена дупка и центар
  • ПрилагодувањеМодул, број на заби, отвор, должина на газдата, ширина на забите, степен на материјал

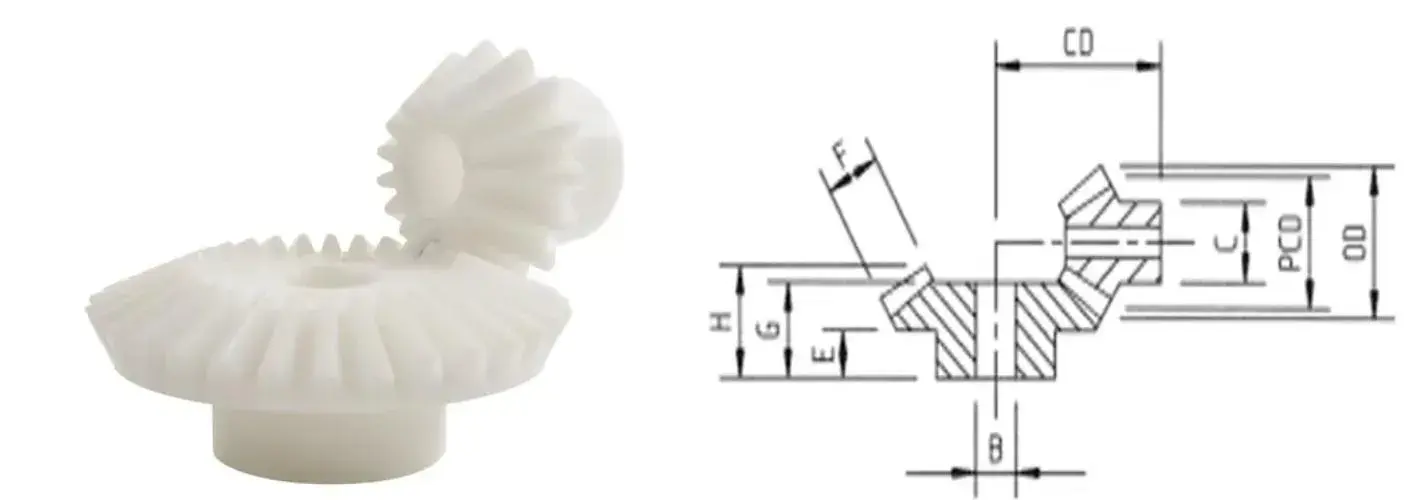

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Референтна геометрија за фамилијата на пластични заоблени запчаници - буквите за димензија подолу одговараат на овој цртеж.
1:1Еднаква брзина, пренос под прав агол
2:1Преполовете ја излезната брзина
3:1Намалување на третата брзина
4:1Намалување на четврт брзина
5:1Намалување на петтата брзина

Важна забелешка за совпаѓање:соодносот спарени парови мора да се користат заедно. Косите запчаници со прави заби во однос 1:1 се заменливи во рамките на нивниот однос, ноделовите со сооднос 5:1 чиј број на дел завршува на * (GB1M512* и GB1M512BS*) се совпаѓаат само со запченикот со 60 заби - нивната геометрија не е компатибилна со која било друга опрема.Ве молиме потврдете го бројот на делот за парење пред да нарачате.

Димензии, број на заби и сооднос

Сите димензии во mm. Користете ги буквите B, CD, C, E, F, G и H заедно со референтниот цртеж погоре за да ја проверите усогласеноста со вашиот сопствен распоред.

Скролувајте ја табелата настрана за да ја прочитате секоја колона. Десната колона ја прикажува месинганата влошка и верзијата на завртката за секој дел.

Дел бр. Теренот
(мод)
Бр. од
забите
Сите димензии во mm Месинг влошка
& поставете завртка
Надвор дија. Теренот дија. Додади дија. Б ЦД Hub dia. В Должината на газдата Е Ширина на забите F Должина Г Должина H
Сооднос 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Сооднос 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Сооднос 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Сооднос 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Сооднос 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Читање на табелата:деловите со наставката BS носат месинг влошка и завртка за прицврстување за позитивното вратило. Буквите B, CD, C, E, F, G и H го следат референтниот цртеж во делот за спецификации погоре. Цртичка во колона со должина значи дека димензијата не е применлива за тој дел. Не сте сигурни кој пар одговара на вашиот распоред? Испратете го цртежот или димензиите на вратилото и ние ќе го усогласиме.

Детали за производот

Фотографии од нашите обликувани пластични запчаници - форма на заб, центар и опција за влошка од месинг.

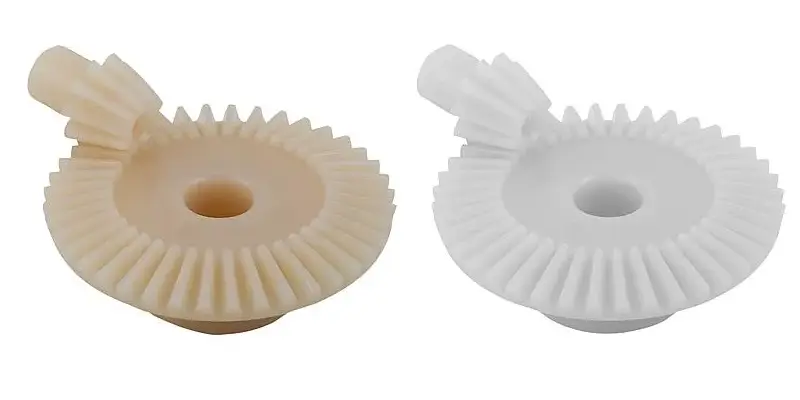

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Формирани пластични коси запчаници - форма на заб и детали за главината низ опсегот на соодносот.

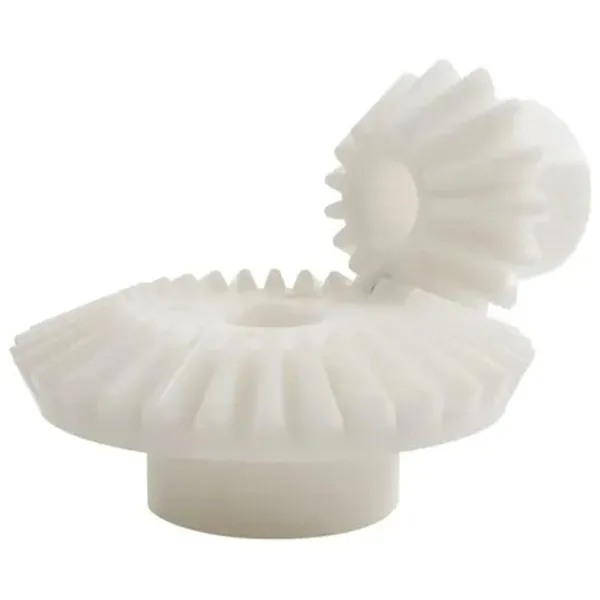

Plastic bevel gear pair in POM moulded for a right-angle drive
Пар запчаник со коси POM за погон под прав агол.

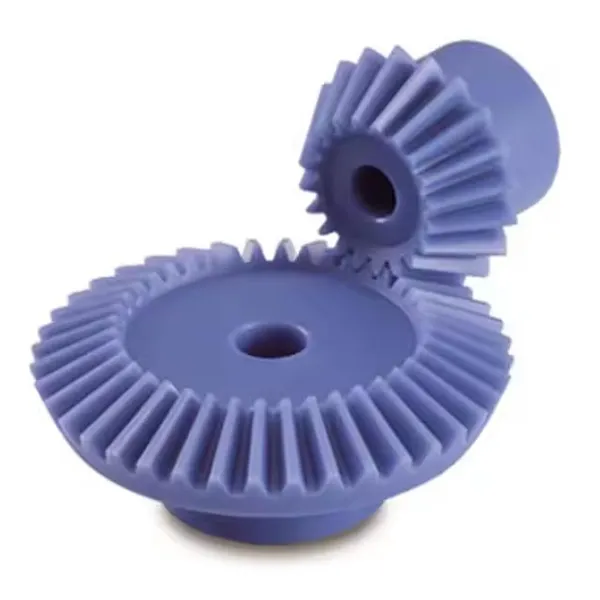

Plastic bevel gear set assembled and checked before packing
Споените комплети на запчаници се проверуваат дали има мрежа и реакција пред пакувањето.

Клучни предности

  • Чисти полимери отпорни на абењеPOM и најлон се спротивставуваат на влага и на широк спектар на хемикалии, така што менувачот продолжува да работи во влажни средини што се мијат или благо корозивни, каде што обложената метална опрема на крајот ќе кородира. Без бојадисување, без позлата и без маслена фолија за одржување.
  • Прецизно обликувани забиФормата на забот доаѓа од шуплината на мувлата, а не од секачот, така што заглавувањето останува цврсто и конзистентно низ целата серија. Резултатот е стабилна, тивка ротација - својството што е најважно кај уредите чувствителни на бучава, како што се машините за кафе и печатачите.
  • Дел од тежината на металотМалата маса го намалува оптоварувањето на вратилата и лежиштата, ја намалува инерцијата што треба да ја придвижува моторот и го продолжува животниот век на батеријата кај преносливите производи и производите на батерии.
  • Погон под прав агол во компактен пликГеометријата на коси ја пренесува моќноста за 90 степени без потреба од посебно куќиште на менувачот, што ги одржува малите механизми кратки и едноставни за склопување.
  • Прилагодено на вашиот цртежМодулот, бројот на забите, дијаметарот на отворот, димензиите на главината и главицата, односот и степенот на полимер, сето тоа може да се произведе според потребите. Ако одговара стандарден дел од табелата, ние ќе го кажеме тоа и ќе ви заштедиме од трошоците за алат.
  • Фабричко-директна цена и контролаКалапењето, проверката и пакувањето се случуваат во куќата, така што нема средна маржа и квалитетот се проверува од истиот тим што го изработил делот.

Апликации

Комбинацијата на мала тежина, тивко трчање и отпорност на корозија ги прави пластичните коси запченици погодни за мали погони со прав агол во неколку фамилии на производи.

Паметни домашни уреди

Паметните машини за завеси се отвораат и затвораат тивко без да ја нарушуваат просторијата, додека роботските правосмукалки го користат истиот погон под прав агол за да се качуваат и вртат со мала моќност и долг работен век.

Канцелариска опрема

Печатачите се потпираат на конзистентна форма на забите за непречено внесување хартија и мал работен шум, а шредерите ја користат хемиската отпорност и отпорноста на абење за да се справат со континуираното оптоварување хартија без предвремено откажување.

Играчки и производи за широка потрошувачка

Возилата со далечински управувач имаат корист од малата тежина, што го подобрува траењето на батеријата, додека полимерот толерира падови и удари. Достапни се соодветни оценки на материјали за детски производи.

Кафе машини и мали апарати

Погоните со прав агол во затворените уреди работат без контаминација со маснотии на околните делови, а обликуваната мрежа го одржува нискиот шум на работа во домашните средини.

Инструментација и мали актуатори

Компактни преноси од 90 степени во механизмите за мерење и позиционирање, каде што ниската инерција и немагнетните делови што не 'рѓосуваат се предност.

Прилагодена машини

Секој мал погон под прав агол каде што инаку ќе ви треба метален пар на откос, посебно куќиште и точка за подмачкување. Испратете го цртежот и должноста и ние ќе ве советуваме за материјалот и односот.

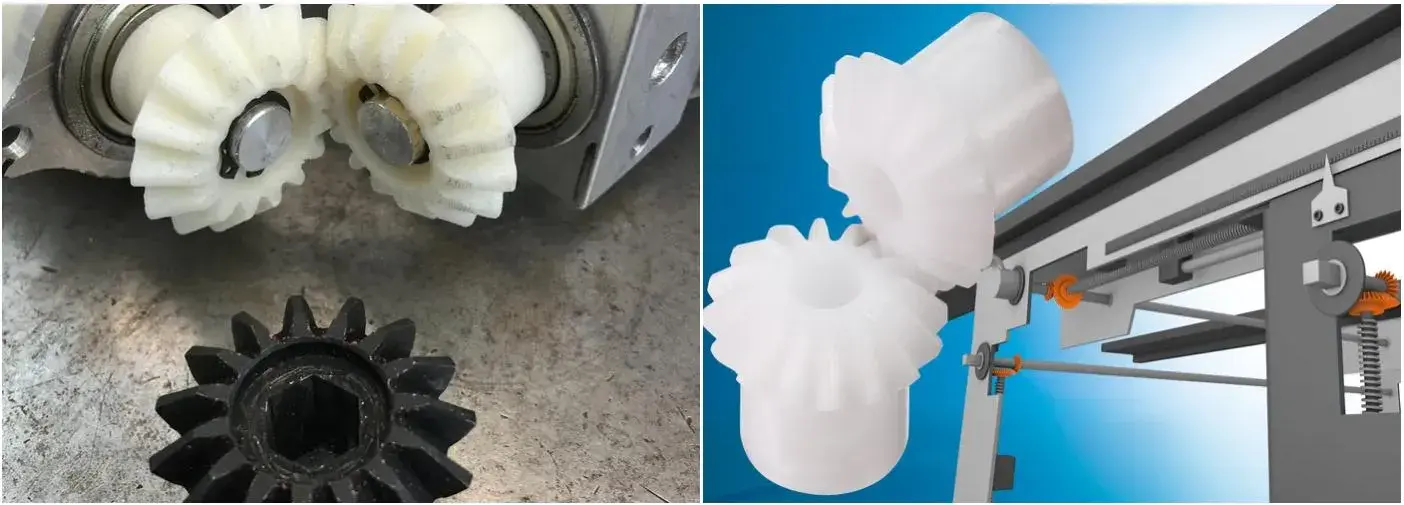

Plastic bevel gears used in smart home, office equipment and toy applications
Пластични запчаници се користат во паметни домашни, канцелариска опрема и апликации за потрошувачки производи.

Најчесто поставувани прашања за купувачите

  • Можеш ли да произведеш пластична косена опрема на мојот цртеж или од примерок?Да. Испратете димензиониран цртеж или примерок од опрема со модул, број на заби, сооднос, отвор и преференци за материјал. Потврдуваме дали постојниот стандарден дел во табелата погоре одговара или цитираме нов калап и можеме прво да обезбедиме обработен прототип ако сакате да ја потврдите геометријата пред да ја обработите.
  • Кој материјал да изберам, ПОМ или најлон?POM е вообичаен избор за прецизни парови со косини бидејќи е крут, ниско триење и димензионално стабилен при влажност, што го одржува централното растојание и одзивот предвидливи. Најлонот е поцврст и подобар во апсорпција на ударот, но ја апсорбира влагата и малку се движи во димензија. Кажете ни го товарот, брзината и околината и ние ќе ви препорачаме едно.
  • Дали брзините се испорачуваат како совпаднат пар?Коси пар работи правилно само со опремата за парење на која е дизајнирана. Деловите означени со ѕвездичка (GB1M512* и GB1M512BS*) се совпаѓаат само со опремата со 60 заби и не се компатибилни со други брзини. За секој друг број на дел, потврдете го делот за парење кај нас пред да нарачате и ние ќе го провериме парот.
  • Што значи наставката BS на бројот на делот?BS означува месинган влошка и завртка за поставување, што дава позитивно механичко прицврстување на вратилото наместо да се потпира на обична калапирана дупка. Тоа е вообичаен избор каде што менувачот презема оптоварување во рикверц или каде што местењето на вратилото не смее да се лизне.
  • Која е работната температура и дали можете да набавите материјал со повисока температура?Стандардниот опсег е од -40 °C до +80 °C. За опрема што работи потопла, може да се наведат материјали како што се PEEK или PPS; кажете ни ја континуираната работна температура и ние ќе потврдиме што и е потребно на апликацијата.
  • Кое е вашето време на испорака и условите за нарачка?Испратете го бројот на делот или цртежот со потребната количина. Ние одговараме со цената, барањата за алатки доколку ги има и времето на испорака - обично во рок од 24 часа. Стандардните делови се испорачуваат од производствените залихи; нова алатка го следи потврдениот цртеж.

Поврзани производи и понатамошно читање

Побарајте понуда за запчаник за пластичен откос

Испратете го бројот на делот од табелата погоре или вашиот сопствен цртеж - модул, сооднос, број на заби, отвор и количина. Ја потврдуваме поставеноста на опремата за парење, советуваме за материјалот и одговараме со цената и времето на испорака во рок од 24 часа.

Испрати барање сега

* Соодносите мора да се нарачаат како соодветни парови. Димензиите го следат референтниот цртеж во делот за спецификации; ве молиме потврдете го конечниот цртеж на вашиот склоп пред да нарачате. Верзијата за месинг-вметнување и завртка за навртување се идентификувани со наставката BS.
