Кои се клучните карактеристики на опремата со висока прецизност?

Во современото машинско инженерство, брзините со висока прецизност се неопеаните херои кои овозможуваат сè, од автомобилски менувачи и индустриски роботи до воздушни активатори и турбомашини со голема брзина. Но, што точно го разликува високотопрецизна опремаод стандардна опрема? Клучните карактеристики не се само за тесни димензионални толеранции; тие опфаќаат холистички сет на параметри кои ги одредуваат перформансите, издржливоста и ефикасноста на менувачот. Тие вклучуваат точност на забот на запченикот (профил, спирала и чекор), квалитет на завршна обработка на површината, концентричност, состав на материјалот, термичка обработка и карактеристики на бучава. Во Raydafon Technology Group Co., Limited, нашата фабрика произведува врвна прецизна опрема повеќе од две децении и развивме сеопфатна рамка за квалитет која гарантира дека нашите брзини ги исполнуваат најпребирливите меѓународни стандарди, вклучувајќи ги ISO 1328 и AGMA 2000. измерени.

Но, прецизноста не е само за исполнување на збир на броеви; се работи за обезбедување предвидливи перформанси во реални работни услови. Високопрецизната опрема мора да ја одржува својата точност при различни оптоварувања, температури и брзини, притоа минимизирајќи ги бучавата, вибрациите и абењето. Ова бара внимателно внимание на изборот на материјалот, процесите на производство (замавнување, обликување, мелење и преклопување) и проверка на контролата на квалитетот со користење на напредна метролошка опрема како што се центри за мерење на запчаниците и машини за мерење на координати. Понатаму, брзините со висока прецизност се карактеризираат со нивната способност да постигнат висок степен на спојување, обезбедувајќи непречено и рамномерно пренесување на моќноста со минимален одговор. Во овој сеопфатен водич, ќе ја разложиме секоја клучна карактеристика, ќе обезбедиме детални технички спецификации и ќе ги споделиме најдобрите практики за избор и одржување од долгогодишното искуство на нашата фабрика. Без разлика дали сте дизајнерски инженер, специјалист за набавки или менаџер за одржување, овој напис ќе ве опреми со знаење за самодоверба да оценувате и избирате брзини со висока прецизност.

Содржина

• 1. Зошто прецизноста на забот на менувачот е најкритична карактеристика?
• 2. Како квалитетот на завршната обработка на површината влијае на перформансите на опремата?
• 3. Каква улога играат материјалот и термичката обработка во прецизноста на менувачот?
• 4. Кои се клучните технички спецификации на нашата прецизна опрема?
• Најчесто поставувани прашања (ЧПП)
• Заклучок и консултации за избор на опрема

Зошто прецизноста на забот на менувачот е најкритична карактеристика?

Точноста на забот на менувачот е камен-темелник на перформансите на опремата со висока прецизност. Опфаќа три меѓусебно поврзани компоненти: прецизност на профилот (обликот на крилото на забот), точност на спиралата (порамнување на забот долж оската на запчаникот) и точност на чекорот (растојанието помеѓу соседните заби). Овие параметри одредуваат колку непречено се спојува запчаникот со неговата опрема за парење, колку рамномерно се распределува оптоварувањето низ површината на забот и колку се создаваат реакции и вибрации за време на работата. Во опрема со висока прецизност, овие точности обично се одржуваат на тесни толеранции - често во рамките на ISO 1328 степен 5 или подобро, што се преведува на отстапувања на профилот помали од 5 микрометри за запчаници до дијаметар до 200 mm. Нашата фабрика во Raydafon инвестираше во висококвалитетни машини за мелење брзини од компании како Reishauer и Kapp, овозможувајќи ни да постигнеме постојана точност на забите и во овие граници.

Клучни аспекти на точноста на забот на запчаникот и нивното значење:

• Прецизност на профилот (неволутна форма):Профилот на забот мора тесно да се совпаѓа со теоретската крива на инволутирање за да се обезбеди постојан однос на брзината и да се минимизира триењето при лизгање. Грешките на профилот предизвикуваат нерамномерна распределба на оптоварувањето, што доведува до локализиран висок стрес и предвремено абење на забите. Нашата прецизна опрема се проверува со помош на центар за мерење на запчаникот (GMC) кој го проценува отстапувањето на профилот (f fα) и вкупната грешка на профилот (Fα) во согласност со DIN 3962.
• Точност на спиралата (водење и порамнување):Аголот на спиралата мора да биде конзистентен низ ширината на лицето на запчаникот. Грешките во спиралата предизвикуваат оптоварувањето да се концентрира на едниот крај од забот, што резултира со оптоварување на работ, пробивање и рано откажување. Нашиот производствен процес користи CNC мелење со континуирана контрола на патеката за да постигне отстапувања на спиралата (f fβ) помали од 3 микрометри.
• Точност на гласот (растојание меѓу забите):Еднообразното растојание на чекорот осигурува дека менувачот непречено се ротира без циклични варијации во аголната брзина. Грешките на висината може да предизвикаат грешка во преносот, што доведува до бучава и вибрации. Нашиот процес на инспекција го мери отстапувањето на еден чекор (f pt) и вкупната акумулирана грешка на висината (F p) за да се осигура дека спаѓаат во спецификациите AGMA класа 12.
• Истекување и концентричност:Оската на запчаникот мора да биде точно концентрична со кругот на чекорот. Излезот предизвикува нишање на запчаникот додека се ротира, предизвикувајќи периодични удари и намалувајќи го ефективниот век на преносот и лежиштата. Нашата прецизна опрема е избалансирана на ISO 1940 степен G2.5, обезбедувајќи минимално испуштање.

За да се илустрира важноста на точноста на забите, земете го предвид менувачот во индустриски робот каде прецизното позиционирање е од клучно значење. Запчаник со отстапување на профилот од 10 микрометри може да предизвика грешка во положбата од неколку лачни секунди, што се акумулира во повеќе фази на менувачот и влијае на повторливоста на роботот. Со користење на нашата прецизна опрема со отстапувања на профилот под 4 микрометри, производителите на роботи можат да постигнат точност на позиционирање од +/- 0,01 степени, овозможувајќи задачи за склопување со висока прецизност. Слично на тоа, кај автомобилските преноси, подобрената прецизност на забите го намалува шумот од лелекаат во менувачот и ја зголемува ефикасноста на преносот на вртежниот момент, придонесувајќи за подобра економичност на горивото и потивко опкружување во кабината.

Нашата фабрика користи ригорозен систем за статистичка контрола на процесите (SPC) за следење на точноста на забите во текот на производството. Секоја брзина се проверува на мерниот центар за брзини Klingelnberg P 65, кој обезбедува сеопфатен извештај за сите релевантни параметри за точност. Ние одржуваме база на податоци од над 10.000 записи за проверка на опремата, што ни овозможува континуирано да ги оптимизираме нашите процеси на мелење и да одржуваме конзистентност. За клиентите на кои им требаат највисоки нивоа на прецизност (ISO степен 3 или 4), нудиме преклопување и супердовршување како дополнителна услуга, што може да ја намали грубоста на површината до Ra 0,1 микрометри додека дополнително ја подобрува точноста на профилот. Ова внимание на прецизноста на забите на менувачот е она што го издвојува нашиот Precision Gear од стандардните опции.

Како квалитетот на завршната обработка на површината влијае на перформансите на менувачот?

Површинската завршница е често занемарена карактеристика, но длабоко влијае на перформансите, животниот век и ефикасноста на опремата со висока прецизност. Површинската текстура на рабовите на забот влијае на триењето, абењето, задржувањето на лубрикантниот слој и започнувањето на пукнатини од микропродлабочување и замор. Во опрема со висока прецизност, завршницата на површината обично се одредува како параметар за грубост на површината (Ra, Rz или Rq) и се постигнува преку процеси како што се мелење, брусење и суперфинирање. Нашата фабрика постигнува просечна грубост на површината (Ra) од 0,2 до 0,4 микрометри на нашата прецизна опрема, што е значително помазно од 0,8 до 1,2 микрометри типични за конвенционалните запчаници. Оваа мазност го намалува триењето до 30 проценти, го подобрува задржувањето на подмачкувањето и ја намалува работната температура на менувачот.

Главните ефекти на завршната површина врз перформансите на менувачот:

• Триење и ефикасност:Помазната површина го намалува коефициентот на триење помеѓу забите кои се спојуваат, намалувајќи ги загубите на моќност поради лизгачкиот контакт. Ова е особено важно кај брзинските брзини, каде што загубите од триење може да претставуваат значителен дел од вкупната загуба на моќност. Нашата прецизна опрема со Ra 0,2 микрометри покажува намалување на триењето од 25-35 проценти во споредба со брзините со Ra 0,8 микрометри.
• Отпорност на абење:Мазните површини имаат помалку отсечености (микроскопски врвови) кои можат да се откинат и да дејствуваат како абразивни честички, предизвикувајќи абење на трите тела. Покрај тоа, помазната површина подобро ја задржува лубрикантната фолија, спречувајќи контакт на метал со метал и продолжување на животниот век на менувачот. Во нашите тестови за забрзано абење, нашата прецизна опрема покажа 50 проценти помалку губење на тежината од стандардните брзини по 10 милиони циклуси.
• Носивост:Завршувањето на површината влијае на дебелината на слојот на маслото при еластохидродинамичното (EHL) подмачкување. Помазната површина овозможува да се формира подебел филм, зголемувајќи ја носивоста на контактот на забот на менувачот. Ова се квантифицира со односот ламбда (λ), каде што поголема вредност укажува на подобро одвојување на површините. Нашиот Precision Gear постигнува сооднос λ од 2,0 или поголем, во споредба со 1,2 за конвенционалните брзини.
• Бучава и вибрации:Грубоста на површината генерира сили на возбудување за време на мрежењето, што може да придонесе за лелекаат и штракаат на брзината. Со намалување на грубоста на површината, ја намалуваме амплитудата на овие сили на возбудување, што резултира со потивко работење. Во тест со идентични менувачи, нашиот Precision Gear произведе ниво на бучава за 8 dB пониско од стандардната брзина на 3.000 вртежи во минута.

Практичен пример од индустријата за турбини на ветер ја нагласува важноста на завршната површина. Менувачите на турбините на ветер работат со висок вртежен момент и се подложни на флуктуирачки оптоварувања, што ги прави подложни на микродупки, што се иницира при несовршености на површината. Голем производител на ветерни турбини се префрли на нашата прецизна опрема со супер завршена површина (Ra 0,15 микрометри) и забележа намалување од 60 проценти во микропродлабочувањето по две години работа, ефективно удвојувајќи го интервалот на ремонт на менувачот од 5 на 10 години. Ова покажува дека инвестирањето во врвна завршница на површината може да донесе значителни оперативни заштеди.

Нашата фабрика воRaydafon Technology Group Co., Limitedкористи комбинација на брусење и моќно брусење за да се постигне саканиот финиш на површината. Процесот на брусење на моќта користи тркало за брусење со стаклена површина со прецизна контрола на брзината на довод и осцилација, создавајќи шема на вкрстено шрафирање што е оптимално за задржување на лубрикантот. Ние, исто така, нудиме процес на микро-пенење за апликации кои бараат висока отпорност на распарчување, што создава слој од преостанат стрес на компресија на површината на забот додека одржува мазна завршница. Нашата метролошка лабораторија е опремена со интерферометар за бела светлина што ја мери грубоста на површината со нанометарска резолуција, осигурувајќи дека секоја прецизна опрема ги исполнува наведените стандарди за квалитет на површината. Оваа посветеност на квалитетот на завршната површина е уште еден клучен фактор што ја разликува нашата прецизна опрема од стандардните комерцијални брзини.

Каква улога играат материјалот и термичката обработка во прецизноста на менувачот?

Изборот на материјалот и процесот на термичка обработка се основа за постигнување и одржување на прецизноста на опремата со висока прецизност. Дури и најпрецизната обработка ќе резултира со запчаник кој ја губи својата прецизност ако материјалот се изобличи за време на термичка обработка или ако материјалот ја нема потребната сила на замор и отпорност на абење. Запчаниците со висока прецизност обично се произведуваат од легирани челици како што се 20CrMnTi, 18CrNiMo7-6 или AISI 8620, кои обезбедуваат добра рамнотежа на стврднување, цврстина и обработливост. Процесот на термичка обработка - вообичаено карбурирање, гаснење и калење - е внимателно контролиран за да се постигне тврдо куќиште (58-62 HRC) за отпорност на абење додека се одржува цврсто јадро (30-35 HRC) за апсорпција на удари. Во Raydafon Technology Group Co., Limited, нашата фабрика разви сопствен процес на термичка обработка што го минимизира изобличувањето на помалку од 5 микрометри, обезбедувајќи дека прецизноста на менувачот е зачувана по стврднувањето.

Клучни карактеристики на материјалот и термичката обработка на нашата прецизна опрема:

• Длабочина и профил на тврдост на куќиштето:Ефективната длабочина на куќиштето (ECD) за нашата прецизна опрема е вообичаено 0,8-1,2 mm за брзини до модул 5, со цврстина на површината од 58-62 HRC. Градиентот на цврстина е внимателно контролиран за да се обезбеди непречена транзиција од куќиштето до јадрото, спречувајќи чипкање или распарчување на површинскиот слој.
• Јачина и цврстина на јадрото:Материјалот на јадрото мора да има доволно цврстина за да издржи ударни оптоварувања без фрактура. Нашата цврстина на јадрото се одржува на 30-35 HRC, обезбедувајќи добра комбинација на цврстина и еластичност. Јачината на истегнување на јадрото е типично 900-1100 MPa, овозможувајќи му на опремата да издржи преоптоварувања без катастрофален дефект.
• Големина на зрно и микроструктура:Фината, хомогена структура на зрната е од суштинско значење за конзистентни својства на материјалот и предвидлива реакција на термичка обработка. Нашиот челик се набавува од сертифицирани мелници со строга контрола на големината на зрната (ASTM 8 или пофини). Конечната микроструктура по термичка обработка е калениот мартензит со мал процент на задржан аустенит (помалку од 5 проценти), обезбедувајќи висока јачина на замор и стабилност.
• Контрола на изобличување:Термичката обработка неизбежно предизвикува одредено изобличување, што може да влијае на прецизноста на менувачот. Нашата фабрика користи комбинација од гаснење со преса, стврднување на прицврстувачите и тешко вртење за да се компензира ова изобличување. Ние, исто така, вршиме операција за исправување на вратилата на запчаниците за да обезбедиме концентричност во рамките на 0,01 mm.

Студија на случај од воздушниот сектор го илустрира влијанието на материјалот и термичката обработка врз прецизноста на опремата. Производителот на системи за активирање на авиони бараше запчаници кои можат да работат на 150°C со голема доверливост. Стандардните карбуризирани брзини доживеаја губење на прецизноста поради димензионалните промени предизвикани од калење при покачени температури. Развивме процес на вакуумска термичка обработка за нашата прецизна опрема што вклучува повеќекратен циклус на калење за стабилизирање на задржаниот аустенит, осигурувајќи дека запчаникот ја одржува својата точност дури и по 1.000 часа работа на 150°C. Ова решение му овозможи на клиентот да го постигне потребниот работен век без да се загрозат перформансите.

Нашата фабрика користи сеопфатна програма за контрола на квалитетот за материјал и термичка обработка. Секоја количина челик се тестира за хемиски состав со помош на оптички емисиоен спектрометар и ние вршиме Jominy тестови за крајно гаснење за да ја потврдиме стврднувањето. За време на термичка обработка, ние користиме термопарови прикачени на менувачот за да го следиме температурниот профил во реално време, осигурувајќи дека запчаникот се загрева и лади со правилна брзина. По термичка обработка, вршиме тест на цврстина на секоја брзина со помош на тестер на Rockwell и земаме по една брзина од секоја серија за микроструктурно испитување. Овој прецизен пристап кон материјалот и термичката обработка осигурува дека нашата прецизна опрема не само што ја исполнува одредената цврстина и цврстина, туку и ја одржува својата прецизност во текот на својот работен век. За клиентите со специфични барања, можеме да обезбедиме и специјализирани облоги како што е DLC (јаглерод сличен на дијамант) или нитридирање за дополнително подобрување на тврдоста на површината и намалување на триењето.

Кои се клучните технички спецификации на нашата прецизна опрема?

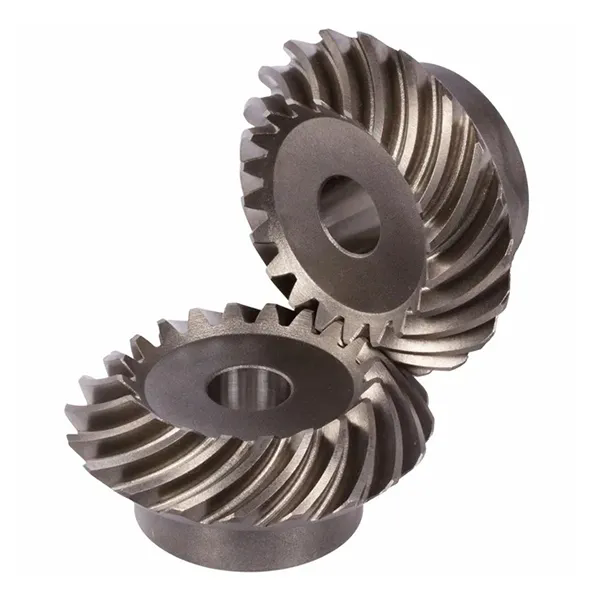

Raydafon Technology Group Co., Limited произведува сеопфатна палета на брзини со висока прецизност за различни индустриски апликации, вклучувајќи автомобилска, воздушна, роботика и пренос на енергија. Нашата производна линија вклучува брзински, спирални, коси и планетарни запчаници, достапни во големини од модул 0,5 до модул 10, со дијаметар до 800 mm. Сите наши производи Precision Gear се произведени во согласност со стандардите ISO 9001 и IATF 16949, а ние ги исполнуваме барањата на ISO 1328, AGMA 2000 и DIN 3962. Табелата подолу ги сумира клучните технички спецификации за нашите најпопуларни конфигурации на Precision Gear. Нашата фабрика може да произведе и приспособени запчаници со специфични модификации, како што се крунисување на профилот, релјеф на врвот и релјеф на коренот, за да се оптимизира мрежата на менувачот за вашата апликација.

Покрај стандардните спецификации, нашата фабрика нуди неколку опционални подобрувања за дополнително подобрување на перформансите на менувачот. Тие вклучуваат полирана површина со висок сјај (Ra < 0,1 µm) за апликации со ултра ниско триење, облога од никел или никел без електроника за отпорност на корозија и слој со сува лубрикант за употреба во вакуумски средини. За апликации со голема брзина, нудиме динамично балансирање до ISO 1940 степен G1, а за апликации со висок вртежен момент, обезбедуваме шутирање за да се зголеми јачината на замор на коренот на забот до 30 проценти.

Нашиот процес за обезбедување квалитет за секоја прецизна опрема вклучува 100 проценти проверка на критичните димензии со користење на најсовремена машина за мерење на координати (CMM). Ние, исто така, вршиме тест за звук на менувачот на специјална клупа за тестирање за да ги измериме карактеристиките на бучавата и вибрациите на мрежата на менувачот. За клиентите со специфични барања, можеме да обезбедиме целосен извештај за инспекција кој вклучува: запци на профили и спирали, графикони за отстапување на висината, мерења на грубоста на површината, дијаграми на профилот на цврстина и графикон за анализа на бучава. Оваа сеопфатна документација гарантира дека нашите клиенти имаат целосна доверба во квалитетот и прецизноста на нашите брзини. Со нашите обемни производствени способности и строга контрола на квалитетот, нашата фабрика во Raydafon Technology Group Co., Limited е ваш сигурен партнер за брзини со висока прецизност.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Која е разликата помеѓу прецизна опрема и стандардна опрема?

Одговор: Примарната разлика лежи во нивото на точност и доследност. Прецизниот запчаник се произведува со построги толеранции за профилот на забот, спиралата, чекорот и концентричноста, вообичаено исполнувајќи го ISO 1328 степенот 5 или подобар, додека стандардниот запчаник може да постигне само степен 7 или 8. поквалитетни материјали со порафинирани процеси на термичка обработка. Овие разлики резултираат со помал шум, поголема ефикасност и подолг работен век во тешките апликации. Во Raydafon Technology Group Co., Limited, нашите производи Precision Gear се дизајнирани да ги задоволат најстрогите барања за изведба во индустриите како што се воздушната и роботиката.

Прашање 2: Како ја мерите точноста на опремата со висока прецизност?

Одговор: Точноста на опремата со голема прецизност се мери со помош на специјализирана метролошка опрема, како што е центар за мерење запчаници (GMC) или машина за мерење координати (CMM) со софтвер за проверка на запчаникот. Овие машини ги мерат клучните параметри вклучувајќи отстапување на профилот, отстапување на спиралата, грешка на висината и истекот, обезбедувајќи детални графикони и нумерички податоци. Во нашата фабрика користиме центар за мерење на брзини Klingelnberg P 65 за брзини до дијаметар до 300 mm и Wenzel CMM за поголеми брзини. Сите мерења се вршат во средина контролирана со температура (20°C +/- 0,5°C) за да се елиминираат ефектите на термичка експанзија. Ние обезбедуваме сеопфатен извештај за инспекција со секоја опрема, документирајќи ги постигнатите нивоа на точност.

Прашање 3: Кој материјал е најдобар за опрема со висока прецизност?

Одговор: Оптималниот материјал зависи од специфичната примена, но вообичаените избори вклучуваат 20CrMnTi, 18CrNiMo7-6 и AISI 8620. Овие легирани челици нудат добра стврднување и цврстина. За апликации кои бараат екстремна отпорност на абење, можеме да користиме и челици за нитридирање како 42CrMo4. Нашата фабрика во Raydafon Technology Group Co., Limited спроведува темелна анализа на работните услови (оптоварување, брзина, температура, лубрикант) за да го препорача најдобриот материјал за вашата прецизна опрема. Во некои случаи, нудиме и карбурирање на куќиштето во комбинација со финално тврдо мелење за да се постигне највисока можна цврстина (62 HRC) додека се одржува цврстината на јадрото.

Прашање 4: Дали може да се поправи опрема со висока прецизност ако се оштети?

Одговор: Во многу случаи, оштетениот запчаник со висока прецизност може да се поправи преку процеси како што се брусење запчаници, репрофилирање на површината или локализирана поправка на заварот проследено со преработка. Сепак, одржливоста на поправката зависи од степенот на оштетување и од преостанатиот век на преносот. Нашата фабрика нуди сеопфатна услуга за поправка на производите на Precision Gear, вклучувајќи повторно мелење, корекција на профилот на забите и обложување на површината. Ние, исто така, обезбедуваме проценка на структурниот интегритет за да утврдиме дали опремата може безбедно да се врати во употреба. Во некои случаи, можеби е поисплатливо да ја замените брзината со нова, а ние можеме да советуваме за најдобриот начин на дејствување врз основа на нашата проценка.

Прашање 5: Какво време може да очекувам за прилагодена нарачка на опрема со висока прецизност?

Одговор: Времето на искористување на прилагодената опрема со висока прецизност зависи од сложеноста, материјалот, барањата за термичка обработка и количината на опремата. За стандардни модули и материјали, нашата фабрика вообичаено нуди времетраење од 6 до 8 недели за мали количини (1-10 парчиња). За поголеми количини или посложени спецификации (на пр., ултрапрецизно одделение 3-4, специјални премази), времето на доставување може да се прошири на 10-12 недели. Обезбедуваме забрзани производствени опции за итни проекти. Во Raydafon Technology Group Co., Limited, одржуваме флексибилен распоред за производство и можеме да обезбедиме прецизна проценка на времето на испорака по добивањето на вашите детални спецификации на опремата. Ние исто така нудиме консултантски услуги за дизајн за да ја оптимизирате вашата опрема за производност и намалено време на испорака.

Заклучок: Прецизна опрема - Основата на сигурен пренос на енергија

Високопрецизните запчаници се одликуваат со комбинација на клучни карактеристики: исклучителна точност на забите (профил, спирала и чекор), врвна завршница на површината, внимателно избрани материјали со оптимизирана термичка обработка и ригорозна контрола на квалитетот. Овие карактеристики работат заедно за да обезбедат низок шум, висока ефикасност, долг работен век и сигурен пренос на енергија во најсложените апликации. Во Raydafon Technology Group Co., Limited, нашата фабрика ја совлада уметноста и науката за производство на брзини со висока прецизност, користење на најсовремена опрема, напредна метрологија и посветеност на постојано подобрување. Нашиот широк асортиман на производи, можности за прилагодување и посветена техничка поддршка нè прават доверлив партнер за решенија за опрема во различни индустрии.

Дали барате опрема со висока прецизност што ги исполнува вашите точни барања за изведба?Контактирајте ја Raydafon Technology Group Co.,Limited денесза сеопфатна консултација со опремата. Обезбедете ги вашите спецификации за опрема и услови за работа, а нашиот инженерски тим ќе дизајнира и произведе прецизна опрема што ги надминува вашите очекувања. Нудиме бесплатна анализа на дизајнот на опремата, конкурентни цени и брза испорака до која било локација.Побарајте ја вашата бесплатна консултација со прецизна опрема сега од Raydafon Technology Group Co.,Limited и искусете го квалитетот и доверливоста на нашите решенија за прецизна опрема.
