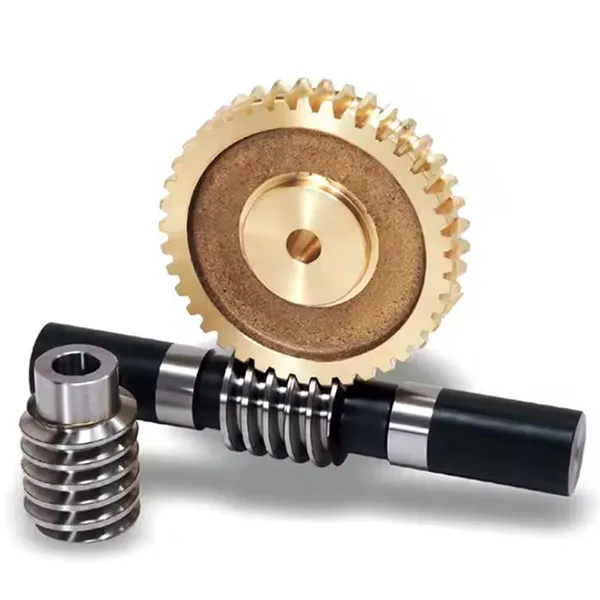

Како се произведуваат прецизни запчаници за индустриски апликации?

Прецизните запчаници се основните градбени блокови на модерните машини, пренесувајќи моќ и движење со прецизна точност во сè, од автомобилски менувачи и индустриски менувачи до роботика и турбини на ветер. Но, како овие критични компоненти се произведуваат според толку строги стандарди? Процесот на производство на Precision Gear е сложена, повеќестепена операција која комбинира напредна металургија, прецизна обработка и ригорозна контрола на квалитетот. Започнува со изборот на вистинскиот материјал, често легиран челик кој се кова или лее во форма речиси на мрежата, проследено со серија операции на сечење, термичка обработка и завршна обработка кои го трансформираат грубото празно во запчаник со заби прецизни до неколку микрони. Во Raydafon Technology Group Co., Limited, нашата фабрика произведува високопрецизни запчаници повеќе од две децении, опслужувајќи ги индустриите кои се движат од воздушната до тешките машини. Оваа статија обезбедува сеопфатен, чекор-по-чекор водич за производство напрецизни запчаници, покривајќи ги клучните процеси, технологии и мерки за обезбедување квалитет кои гарантираат дека секоја опрема ги исполнува бараните барања на индустриските апликации.

Производството на прецизна опрема е внимателно оркестрирана низа на процеси, од кои секоја додава специфична способност или својство. Примарните операции вклучуваат: подготовка и фалсификување на материјалот, сечење запчаник (со користење на процеси како што се подмачкување, обликување или пробивање), термичка обработка за подобрување на механичките својства и завршни операции како што се брусење и брусење за да се постигне конечната геометрија и завршна обработка на површината. Секој од овие чекори мора да биде прецизно контролиран за да се осигура дека профилот на забот, чекорот и грубоста на површината на запчаникот ги исполнуваат наведените толеранции. Дополнително, напредните техники на инспекција, вклучително и машините за мерење на координати (CMM) и опремата за тестирање на менувачот, се користат за да се потврди дека готовиот прецизен запчаник е во согласност со дизајнерските спецификации. Во овој сеопфатен водич, ќе ја разложиме секоја фаза од производниот процес, ќе обезбедиме детални технички спецификации и ќе ги споделиме најдобрите практики од долгогодишното искуство на нашата фабрика на теренот. Без разлика дали сте дизајнерски инженер, планер за производство или професионалец за набавки, овој напис ќе ви помогне да ја разберете уметноста и науката зад прецизното производство на опрема.

Содржина

• 1. Која е улогата на селекцијата на материјалот и ковањето во прецизното производство на опрема?
• 2. Како процесите на сечење на запчаниците (замавнување, обликување, бришење) ги обликуваат забите на менувачот?
• 3. Кои операции за термичка обработка и завршна обработка се применуваат на прецизни запчаници?
• 4. Како се проверуваат и се потврдуваат прецизните запчаници за индустриски апликации?
• Најчесто поставувани прашања (ЧПП)
• Заклучок и консултации за прилагодена опрема за производство

Која е улогата на селекцијата на материјалот и фалсификувањето во прецизното производство на опрема?

Основата на секоја висококвалитетна прецизна опрема е материјалот од кој е направен. Материјалот мора да поседува комбинација од својства: висока јачина да ги издржи пренесените оптоварувања, добра отпорност на замор за да издржи циклични напрегања, отпорност на абење за одржување на профилот на забот со текот на времето и цврстина за отпорност на удар. Најчестите материјали за прецизна опрема се легирани челици, како што се 20CrMnTi, 42CrMo4 и 18CrNiMo7-6, кои нудат одлична рамнотежа на овие својства. Овие челици обично се произведуваат со вакуумско дегасирање и континуирано лиење за да се обезбеди чиста, хомогена микроструктура. Изборот на материјалот не се заснова само на механичките својства, туку и на наменетата примена на менувачот, вклучувајќи ја работната средина, температурата и условите за подмачкување. Нашата фабрика тесно соработува со клиентите за да го избере оптималниот материјал за секоја прецизна опрема, земајќи ги предвид факторите како што се спектарот на оптоварување, потребниот работен век и ограничувањата на трошоците.

Клучни чекори во изборот на материјалот и ковањето за прецизна опрема:

• Карактеризација на материјалот:Вршиме сеопфатна анализа на хемискиот состав на материјалот, големината на зрното и стврднувањето со помош на оптичка емисиона спектроскопија (OES) и металографско испитување. Ова осигурува дека материјалот ја исполнува одредената оценка и е погоден за предвидената термичка обработка.
• Ковање или лиење:Избраниот материјал потоа се обликува во празно речиси мрежа со користење на ковање со затворена матрица или прецизно лиење. Ковањето се претпочита за апликации со висок стрес, бидејќи го усогласува протокот на зрната со контурата на запчаникот, зголемувајќи ја силата на замор. Нашата фабрика користи преса за ковање од 4000 тони за производство на заготовки со микроструктура без порозност и подмножества.
• Нормализирање и ослободување од стрес:По ковање, празнините се нормализираат за да се усоврши структурата на зрната и да се ослободат внатрешните напрегања. Овој чекор е критичен за да се спречи изобличување за време на последователната обработка и термичка обработка. Циклусот на нормализирање е внимателно контролиран за да се постигне униформа цврстина и микроструктура низ целото празно.
• Почетна обработка:Кованото празно се врти и се вади на CNC струг за да се создаде основната форма, вклучувајќи ја дупката за менувачот, надворешниот дијаметар и лицата. Оваа операција ги утврдува референтните површини за последователните операции на сечење и доработка на запчаникот.

Практичен пример од индустријата за енергија на ветерот ја илустрира важноста на изборот на материјали. Производител на менувачи на ветерни турбини доживеа предвремен дефект на нивните брзини поради замор од контакт. По детална анализа, препорачавме користење на челик со повисок квалитет (18CrNiMo7-6) со подобрена чистота и построг процес на ковање. Новиот материјал, во комбинација со оптимизирана термичка обработка, го зголеми животниот век на замор на менувачот за 40 проценти, со што значително го продолжи работниот век на менувачот и ги намали трошоците за одржување. Овој случај нагласува дека изборот на материјал не е одлука која одговара на сите; таа мора да биде прилагодена на специфичните барања на апликацијата.

Нашата фабрика воRaydafon Technology Group Co., Limitedодржува сеопфатна база на податоци за материјали што ги вклучува механичките својства, податоците за замор и одговорот на термичка обработка на над 50 челици за запчаници. Ние ја користиме оваа база на податоци за да го водиме изборот на материјали и да развиеме сопствени спецификации за материјали за критични апликации. Ние, исто така, обезбедуваме алатка за избор на материјали што им помага на клиентите да ги споредат перформансите и трошоците на различни опции за материјали, овозможувајќи им да донесат информирана одлука. Со комбинирање на ригорозен избор на материјали со прецизно ковање и подготовка на празно, ја поставуваме основата за прецизна опрема што ќе работи сигурно во најсложените индустриски средини.

Како процесите на сечење на запчаниците (замавнување, обликување, гребење) ги обликуваат забите на менувачот?

Со подготвеното празно запченик, следниот голем чекор е да се создадат запци на менувачот, основната функционална карактеристика на прецизната опрема. Сечењето на запчаникот е процес на одземање што го отстранува материјалот од празното за да го формира профилот на забот. Најчестите процеси на сечење на запчаниците се замаглување, обликување и печење, секој погоден за различни типови запчаници и обем на производство. Хобингот е најразноврсна и најшироко користена метода, способна за производство на запчаници, спирални и црви. Користи ротирачка алатка за сечење, наречена плоча за готвење, која е обликувана како црв со заби. Плочата за готвење и празното запченик се ротираат синхронизирано, а забите на плочата прогресивно ги сечат забите на менувачот до целосна длабочина. Нашата фабрика користи најсовремени CNC машини за подмачкување кои можат да постигнат квалитет на пренос до DIN 6 или AGMA 10, со прецизност на профилот на забот од +/- 5 микрони.

Процеси на сечење на клучни запчаници за производство на прецизни запчаници:

• Хобинг:Плочата за готвење е челична или карбидна алатка со голема брзина со спирален конец. Додека плочата за готвење се ротира, таа ги сече забите на менувачот со континуирано генерирање на движење. Хобингот е исклучително ефикасен за производство со голем волумен и може да се користи за брзини до модул 20 и дијаметри поголеми од 2 метри. Нашите машини за хобинг се опремени со автоматски системи за полнење и растоварување, што овозможува производство без надзор.
• Обликување:Обликувањето на запчаниците користи клипно сечење кое е обликувано како запчаник со рабови за сечење на забите. Секачот и работното парче се ротираат во синхронизирано движење, а секачот се враќа нагоре и надолу за да ги исече забите. Обликувањето е особено погодно за внатрешни запчаници, запчаници со раменици или кога запчаникот е премногу блиску до рамо за подмачкување. Нашата фабрика нуди обликување на запчаник за специјални примени каде што не е изводливо копирање.
• Броучирање:Броучирањето се користи за сечење внатрешни шилци или запци на запчаникот во производството со голем волумен. Прошетката е долга алатка со повеќе заби што се турка или влече низ работното парче, отстранувајќи го материјалот во едно поминување. Бришењето може да постигне многу висока точност и завршна површина, но обично е ограничено на поедноставни профили на забите и не е погодно за спирални запчаници.
• Генеративно наспроти формирање:Хобирањето и обликувањето се генеративни процеси, што значи дека секачот и работното парче се движат во сложено релативно движење за да го генерираат профилот на забот. Ова е во спротивност со процесите на формирање како што се печат или лиење, каде што забот се создава со матрица. Генеративните процеси нудат поголема точност и флексибилност, што ги прави претпочитан избор за производство на прецизна опрема.

Студија на случај од воздушната индустрија ја покажува важноста на прецизноста на сечењето на опремата. Производителот на преноси со хеликоптери барал прецизна опрема со многу висока точност (AGMA 14) за да се намали бучавата и вибрациите. Користејќи ги нашите напредни CNC машини за подмачкување со специјализирана плоча за готвење и систем за индексирање со висока прецизност, постигнавме точност на профилот на забот од 3 микрони, исполнувајќи ја потребната оценка AGMA 14. Хеликоптерскиот пренос работеше со значително намалени вибрации, продолжувајќи го работниот век на лежиштата и другите компоненти. Овој пример покажува дека процесот на сечење запчаник не е само отстранување на материјалот; се работи за постигнување на точната геометрија потребна за оптимални перформанси.

Нашата фабрика во Raydafon нуди комплетна услуга за сечење опрема, од прототипови до масовно производство. Имаме флота од над 50 CNC машини за подмачкување и обликување, кои покриваат широк опсег на големини и модули за пренос. Ние, исто така, нудиме услуга за дизајнирање на запчаници, помагајќи им на клиентите да ја оптимизираат нивната геометрија на опремата за производство и перформанси. Со комбинирање на најсовремена опрема со квалификувани оператори и ригорозна контрола на процесот, гарантираме дека секоја прецизна опрема што ја сечеме ги исполнува највисоките стандарди за точност и конзистентност.

Кои операции за термичка обработка и завршна обработка се применуваат на прецизни запчаници?

Откако ќе се исечат забите, Precision Gear се подложува на низа термичка обработка и завршни операции кои се неопходни за постигнување на потребните механички својства и квалитет на површината. Термичката обработка вклучува контролирани циклуси на греење и ладење кои ја менуваат микроструктурата на челикот, зголемувајќи ја неговата цврстина, цврстина и отпорност на абење. Вообичаените термички третмани за прецизна опрема вклучуваат карбурирање, нитридирање и индукциско стврднување. По термичка обработка, завршните операции како што се брусење, брусење и преклопување се користат за да се постигнат конечните димензии, завршетокот на површината и геометријата на забите. Овие процеси на завршна обработка се клучни за намалување на триењето, за подобрување на распределбата на оптоварувањето и за продолжување на работниот век на менувачот. Нашата фабрика има сеопфатен оддел за термичка обработка и завршна обработка, опремен со најнова технологија за да се осигури дека секој Precision Gear ги исполнува наведените барања за изведба.

Клучни операции за термичка обработка и завршна обработка за прецизна опрема:

• Карбуризирање:Овој процес вклучува додавање јаглерод на површината на забите на запчаникот, проследено со стврднување и калење. Карбуризирањето создава тврда површина отпорна на абење (58-62 HRC) додека одржува цврсто јадро. Нашата фабрика користи вакуумска печка за карбуризирање која обезбедува прецизна контрола врз длабочината на куќиштето и профилот на јаглеродот, минимизирајќи го изобличувањето и обезбедувајќи постојана цврстина.
• Нитридирање:Нитридирањето дифузира азот во површината на челикот, создавајќи многу тврд (60-65 HRC) и отпорен на абење слој без потреба од гаснење. Нитридирањето резултира со помало изобличување од карбуризирањето и е особено погоден за запчаници кои бараат висока отпорност на абење при покачени температури.
• Индукциско стврднување:Овој процес користи индукциски калем за локално загревање на забите на менувачот, проследено со брзо гасење. Индукциското стврднување е брз, локализиран процес кој создава тврдо куќиште на рабовите на забот додека јадрото го остава релативно меко и цврсто. Често се користи за големи брзини каде што е тешко униформното карбурирање.
• Мелење и брусење:По термичка обработка, забите на менувачот се мелат и брусат за да се постигне конечната геометрија и завршна површина. Брусењето го отстранува слојот погоден од топлина и ги коригира сите изобличувања, додека брусењето создава фина завршница на површината со специфична микрогеометрија што ја подобрува распределбата на товарот и ја намалува бучавата.

Табелата подолу ги сумира клучните технички параметри за нашиот процес на производство на прецизна опрема, вклучувајќи ги типичните материјали, опциите за термичка обработка и можностите за завршна обработка.

Практичен пример од автомобилската индустрија го илустрира влијанието на термичка обработка и завршна обработка. Производителот на преноси за спортски автомобили со високи перформанси доживеа дефект на брзината поради дупчење на страните на забот. Со префрлување од едноставен процес на стврднување на процес на карбуризирање и мелење со обработена површина, отпорноста на замор од контакт на менувачот беше зголемена за 50 проценти, елиминирајќи ги дефектите на дупчење. Производителот исто така пријави намалени нивоа на бучава поради подобрената завршница на површината. Овој случај покажува дека термичката обработка и завршната обработка не се само за постигнување цврстина; тие се за оптимизирање на перформансите и сигурноста на менувачот.

Нашата фабрика во Raydafon има посветена металуршка лабораторија која го следи и контролира секој процес на термичка обработка. Вршиме рутинско тестирање на цврстината, длабочината на куќиштето и микроструктурата за да се осигураме дека секој Precision Gear ги исполнува наведените барања. Нудиме и низа опции за завршна обработка, од стандардно брусење до ултрапрецизно преклопување, за да се постигне потребниот квалитет на површината. Со комбинирање на напредна термичка обработка со прецизна завршна обработка, ние произведуваме Precision Gear што обезбедува извонредни перформанси дури и во најсложените индустриски апликации.

Како се проверуваат и се потврдуваат прецизните запчаници за индустриски апликации?

Последната и најкритична фаза во производството на прецизна опрема е проверка и валидација. Дури и највнимателно произведената опрема може да има суптилни дефекти што влијаат на нејзината изведба и сигурност. Затоа, сеопфатен режим на инспекција е од суштинско значење за да се потврди дека опремата ги исполнува сите наведени барања. Инспекцијата на прецизна опрема вклучува мерење на неговата геометрија, проверка на дефекти на површината и тестирање на неговите механички својства. Нашата фабрика во Raydafon инвестираше во најсовремена инспекциска лабораторија, опремена со машини за мерење на координати (CMM), центри за мерење на запчаници, површински профили и недеструктивна опрема за тестирање. Ова осигурува дека секој Precision Gear што ја напушта нашата фабрика е целосно потврден и подготвен за неговата наменета примена.

Клучни чекори за проверка и валидација за прецизна опрема:

• Димензионална инспекција:Димензиите на менувачот, вклучувајќи го дијаметарот на отворот, надворешниот дијаметар, ширината на лицето и дебелината на забите, се мерат со помош на CMM. CMM исто така може да го потврди истекот, концентричноста и нормалноста на менувачот, осигурувајќи дека менувачот ќе се состави и ќе работи правилно.
• Инспекција на геометријата на забите:Профилот на забот, чекорот и аголот на спиралата се мерат со помош на посветен центар за мерење на запчаникот. Оваа опрема обезбедува детална анализа на геометријата на забот, идентификувајќи ги сите отстапувања од наведениот профил, олово или индекс. Нашата фабрика може да мери брзини до квалитет DIN 5 или AGMA 12.
• Инспекција на грубоста на површината:Завршувањето на површината на рабовите на забот и другите критични површини се мери со помош на контактен или бесконтактен профилометар. Грубоста на површината е клучен фактор за триење, абење и подмачкување и мора да биде во наведениот опсег.
• Недеструктивно тестирање (NDT):Инспекција на магнетни честички (MPI) и проверка на продирање на боја (DPI) се користат за откривање на површински пукнатини, порозност и други дефекти. За критични апликации, нудиме и ултразвучно тестирање за откривање на дефекти под површината. Ова осигурува дека Precision Gear е ослободен од материјални недостатоци што може да доведат до дефект.
• Тестирање на цврстина:Тврдоста на површината и јадрото се проверуваат со помош на тестер на цврстина Rockwell или Vickers. Тврдоста се мери на неколку локации за да се осигура дека е конзистентна низ запчаникот и дека термичката обработка е правилно применета.

Една студија на случај од индустријата за нафта и гас ја нагласува важноста на ригорозната инспекција. На купувачот му беше потребна прецизна опрема за подморска пумпа, каде што секој дефект би предизвикал скапи прекини и еколошка штета. Нашата фабрика изврши сеопфатна проверка, вклучувајќи MPI, ултразвучно тестирање и целосна анализа на геометријата на забите. Инспекцијата откри многу мала подземна инклузија во празното запченик, што не беше видливо со голо око, но можеше да предизвика предвремено откажување при циклично оптоварување. Опремата беше отфрлена и повторно произведена, спречувајќи потенцијален катастрофален дефект. Овој случај покажува дека инспекцијата не е обична формалност; тоа е критична заштита што ја обезбедува доверливоста на прецизната опрема на терен.

Нашата фабрика обезбедува комплетен извештај за инспекција со секоја прецизна опрема, документирање на резултатите од сите мерења и тестови. Овој извештај служи како сертификат за квалитет, обезбедувајќи следливост и доверба на нашите клиенти. Ние исто така нудиме услуга за проверка на менувачот за трети клиенти, каде што можеме да ги провериме и потврдиме запчаниците произведени од други добавувачи. Со нашите сеопфатни можности за инспекција, гарантираме дека секоја прецизна опрема што ја произведуваме ги исполнува највисоките стандарди за квалитет и доверливост.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Која е разликата помеѓу забивањето на запчаникот и обликувањето на запчаникот?

Одговор: Подмачкувањето на менувачот користи ротирачка алатка за сечење (плотната) која континуирано ги сече забите на менувачот во генеративен процес. Тој е брз, разноврсен и погоден за брзински, спирални и црви запчаници и е најчестиот метод за производство со голем обем. Обликувањето на запчаникот користи клипно сечење што се движи нагоре и надолу, сечејќи ги забите со слично генеративно движење. Обликувањето е побавно од подмачкувањето, но е подобро за внатрешни брзини, запчаници со раменици или кога менувачот е премногу блиску до центар за подмачкување. Изборот помеѓу подмачкување и обликување зависи од геометријата на менувачот и барањата за производство.

Прашање 2: Каков термички третман најчесто се применува на прецизни запчаници и зошто?

Одговор: Најчестата термичка обработка за прецизна опрема е карбуризирање, проследено со стврднување и калење. Карбуризирањето додава јаглерод на површинскиот слој, создавајќи тврдо куќиште отпорно на абење (58-62 HRC) додека задржува цврсто јадро отпорно на удари (30-35 HRC). Оваа комбинација на цврстина на површината и цврстина на јадрото е идеална за запчаници кои пренесуваат големи оптоварувања и доживуваат удар и замор. Нитридирањето се користи и за запчаници кои бараат висока отпорност на абење при покачени температури, додека индукциското стврднување се користи за големи брзини каде што карбурирањето не е практично.

Прашање 3: Кој е типичниот квалитет на менувачот што може да се постигне со модерно брусење на запчаниците?

Одговор: Модерното брусење на запчаниците може да постигне квалитет на менувачот до DIN 4 или AGMA 14, со прецизност на профилот на забот подобра од 3 микрони и грубост на површината (Ra) под 0,2 µm. Ова ниво на прецизност е од суштинско значење за апликации со голема брзина и оптоварување, како што се воздушни преноси, прецизна роботика и автомобилски брзини со високи перформанси. Сепак, остварливиот квалитет зависи и од големината на опремата, материјалот и термичката обработка. Нашата фабрика нуди можности за мелење за да се исполнат широк спектар на барања за квалитет, од стандардни индустриски запчаници до ултрапрецизни воздушни запчаници.

Прашање 4: Како грубоста на површината влијае на перформансите на менувачот?

Одговор: Грубоста на површината има значително влијание врз перформансите на менувачот. Мазната површина го намалува триењето помеѓу забите на менувачот, ја подобрува ефикасноста и го намалува создавањето на топлина. Исто така, го подобрува задржувањето на филмот за подмачкување, намалувајќи го абењето и ризикот од гребење. Спротивно на тоа, грубата површина може да доведе до зголемено абење, повисоки нивоа на бучава и предвремено откажување на замор. За брзини со високи перформанси, грубоста на површината (Ra) обично се одредува на 0,2-0,4 µm по мелење и 0,1-0,2 µm по брусење или преклопување. Завршните операции на нашата фабрика обезбедуваат постигнување на одредената грубост на површината.

Прашање 5: Кое е типичното време на носење за прилагодена прецизна опрема од Raydafon Technology Group Co., Limited?

Одговор: Времето на испорака за прилагодена прецизна опрема зависи од големината, сложеноста, материјалот и количината на опремата. За стандардни дизајнерски запчаници во мали до средни количини (до 100 парчиња), типичното време на испорака е 4 до 6 недели. За големи брзини (со дијаметар над 1 метар) или сложени дизајни за кои е потребна специјална алатка, времето на носење може да биде од 8 до 12 недели. Нашата фабрика нуди забрзана услуга за итни нарачки, со времетраење од 2 недели за некои производи. Ги охрабруваме клиентите да не контактираат со нивните специфични барања за детална проценка на времето на испорака.

Заклучок: Прецизното производство на опрема како стратешка способност

Производството на прецизни запчаници е софистициран процес кој комбинира наука за материјали, напредна обработка, термичка обработка и ригорозна контрола на квалитетот. Секој чекор - од избор на материјал и фалсификување до сечење, термичка обработка и проверка - мора внимателно да се контролира за да се произведе опрема што ги задоволува строгите барања на индустриските апликации. Во Raydafon Technology Group Co., Limited, нашата фабрика изгради репутација за извонредност во производството на прецизна опрема, поддржана од најсовремена опрема, квалификуван персонал и посветеност на постојано подобрување. Без разлика дали ви треба еден прототип или големо производство, ние имаме можност да испорачаме брзини што ги задоволуваат највисоките стандарди за квалитет, точност и доверливост.

Дали барате доверлив партнер за вашите барања за Precision Gear?Контактирајте ја Raydafon Technology Group Co.,Limited денесза сеопфатна консултација. Нашиот инженерски тим ќе ја анализира вашата апликација, ќе препорача оптимален материјал и процес на производство и ќе обезбеди конкурентна понуда. Ние нудиме бесплатни прегледи за дизајн, производство на примероци и целосен опсег на поддршка по продажбата.Побарајте ја вашата бесплатна консултација со Precision Gear сега од Raydafon Technology Group Co.,Limited и искусете ја разликата што може да ја направи квалитетното производство.
