Кои производни процеси обезбедуваат висока точност во прецизните запчаници?

Прецизни брзинисе столбот на безброј индустриски апликации, од автомобилски преноси и воздушни актуатори до роботика и турбини на ветер. Прецизноста на овие брзини директно влијае на ефикасноста на системот, бучавата, вибрациите и работниот век. Но, кои производствени процеси обезбедуваат висока точност потребна за овие тешки апликации? Одговорот лежи во внимателно оркестриран редослед на обработка, термичка обработка и завршни операции, од кои секоја придонесува за конечната геометрија и површинскиот интегритет на запчаникот. Во Raydafon Technology Group Co., Limited, нашата фабрика произведува прецизна опрема повеќе од две децении, а ние ги рафиниравме нашите процеси за да постигнеме оценки за квалитет на опремата до DIN 5 или AGMA 12, со отстапувања на профилот на забите помали од 2 микрометри. Оваа статија ќе ги истражи клучните производни процеси - од подготовка на празно до финална инспекција - што овозможуваат производство на брзини со висока прецизност, а ќе ги споделиме техничките параметри и мерките за контрола на квалитетот што го поткрепуваат нашиот успех.

Патот до прецизен менувач со висока прецизност започнува со темелно разбирање на функционалните барања на менувачот: вртежен момент, брзина, оптоварување и работна средина. Врз основа на овие параметри, го избираме соодветниот материјал - вообичаено висококвалитетни легирани челици како што се 20CrMnTi, 18CrNiMo7-6 или SAE 8620 - а потоа применуваме низа процеси кои вклучуваат: ковање или обработка на празното, забивање или обликување на забите, термичка обработка за да се постигне цврстина на абење и финиширање на површината. заврши. Секој од овие чекори мора да биде строго контролиран, со специфични параметри за сечење, брзини на мелење и протоколи за проверка за да се осигури дека конечната прецизна опрема ги исполнува или надминува бараните спецификации. Во овој сеопфатен водич, ќе го разложиме секој процес, ќе обезбедиме детални спецификации и податоци за толеранција и ќе ја нагласиме критичната улога на метрологијата во обезбедувањето висока точност. Исто така, ќе споделиме теренски примери и најдобри практики од долгогодишното искуство на нашата фабрика во индустријата за опрема.

Содржина

• 1. Зошто Gear Hobbing е основен процес за прецизно производство на опрема?
• 2. Како брусењето на запчаниците ги постигнува највисоките нивоа на прецизност и површинска завршница?
• 3. Кои се клучните технички спецификации на нашето производство на прецизна опрема?
• 4. Како метрологијата и контролата на квалитетот обезбедуваат прецизна прецизност на менувачот?
• Најчесто поставувани прашања (ЧПП)
• Заклучок и консултации со прилагодена опрема

Зошто Hobbing за брзини е основен процес за прецизно производство на опрема?

Замавнувањето на запчаниците е еден од најшироко користените и разноврсни процеси за генерирање на запци на менувачот. Во овој процес, ротирачката плоча - која во суштина е цилиндрична алатка со спирални заби за сечење - се напојува преку празно место за ротирачки запчаник, прогресивно сечење на просторите на забите. Хобинг е способен да произведува запчаници од сите видови, вклучително и брзински, спирални и црви запчаници, со висок степен на точност и продуктивност. За прецизен запчаник, процесот на подмачкување е првиот критичен чекор во дефинирањето на профилот на забот. Прецизноста на плочата за готвење, цврстината на машината и изборот на параметри за сечење влијаат на почетниот квалитет на менувачот. Во нашата фабрика користиме CNC машини за подмачкување со електронска синхронизација на менувачот, што овозможува прецизна контрола на ротацијата на плочата за готвење и работното парче, постигнувајќи прецизност од +/- 0,005 mm на 100 mm ширина на лицето.

Клучни фактори за постигнување висока прецизност при подмачкување на брзината:

• Квалитет на плочата за готвење:Плочата за готвење мора да биде изработена со висока прецизност, обично АА или подобра, со прецизност на профилот од +/- 2 микрометри. Нашата фабрика користи рингли обложени со TiAlN или AlCrN за да обезбеди постојани перформанси на сечењето и продолжен век на траење на алатот, што директно влијае на конзистентноста на профилот на забот на менувачот.
• Вкочанетост на машината и термичка стабилност:Машината за подмачкување мора да биде цврста за да ги издржи силите на сечење без отклон, што би ја загрозило точноста. Нашите машини имаат основа од леано железо со напредни системи за термичка компензација кои ја одржуваат геометријата на машината дури и при продолжено работење.
• Параметри за сечење:Брзината на сечење, стапката на довод и длабочината на сечењето мора да бидат оптимизирани за конкретниот материјал. За типичен празен запчаник од 20CrMnTi, се користи брзина на сечење од 80-120 m/min и брзина на напојување од 1-2 mm/вртежи за да се постигне рамнотежа на продуктивноста и точноста. Процесните инженери на нашата фабрика користат софтвер за симулација за да ги одредат оптималните параметри за секој тип на пренос.
• Течност за ладење и подмачкување:Правилната примена на течноста за ладење е од суштинско значење за да се контролира производството на топлина, што може да предизвика термичка експанзија и да влијае на геометријата на забите. Ние користиме систем за ладење под висок притисок кој испорачува 50 бари течност за ладење директно до зоната на сечење, обезбедувајќи ефективна евакуација на чипот и контрола на температурата.

Практичен пример од нашето производство на запчаници за автомобилски менувачи ја илустрира важноста на прецизноста на подмачкувањето. Произведувавме спирален запчаник со модул од 2,5 и 32 заби, за кој беше потребно отстапување на профилот на забот помало од 3 микрометри. Со користење на врвна плоча за готвење и оптимизирање на параметрите за сечење, постигнавме отстапување на профилот од 2,5 микрометри во фазата на рингла, што беше во опсегот на толеранција. Ова значеше дека следната фаза на мелење бара помалку отстранување на материјалот, намалувајќи го целокупното време на циклусот и продолжување на животниот век на тркалото за мелење. Внимателната контрола на процесот на подмачкување не само што е од суштинско значење за точноста, туку придонесува и за севкупната ефикасност на производството.

По хобирање, запчаникот обично се обработува термички за да се постигне потребната цврстина и цврстина. Сепак, самиот процес на подмачкување создава грубост на површината од околу 1,6-3,2 микрометри Ra, што е прифатливо за многу апликации, но не е доволно за брзини со висока прецизност. Затоа, хобирањето обично е проследено со процес на завршна обработка, како што е бричење или мелење, за да се постигне конечната прецизност. Сепак, процесот на хобирање ја поставува основата за целиот процес на производство на опрема. Лошата операција за подмачкување не може целосно да се коригира со последователни завршни операции, што ја прави контролата на процесот на подмачкување основен услов за производство на прецизна опрема со висока прецизност.

Како брусењето со запчаници ги постигнува највисоките нивоа на точност и површинска завршница?

Кога се потребни највисоки нивоа на прецизност и завршна обработка на површината, мелењето на запчаниците е процес на избор. Мелењето на запчаниците користи ротирачко мелење, обично направено од керамика или кубен бор нитрид (CBN), за да се отстрани тенок слој материјал од забите на запчаниците по термичка обработка. Овој процес ги коригира сите изобличувања предизвикани од термичка обработка и го постигнува конечниот профил на забот, олово и завршна површина. За прецизна опрема со квалитетна оценка од DIN 5 или AGMA 12, брусењето е од суштинско значење. Нашата фабрика користи машини за мелење CNC профили кои можат да постигнат отстапување на профилот на забот од +/- 1,5 микрометри, отстапување на олово од +/- 2 микрометри и грубост на површината од Ra 0,2-0,4 микрометри. Овие нивоа на точност се потребни за апликации со голема брзина и оптоварување, како што се воздушните преноси и роботиката.

Клучни фактори за постигнување висока прецизност при мелење на запчаниците:

• Избор на тркала за мелење:Тркалото за брусење мора да се усогласи со материјалот на менувачот и потребната завршница. За тврди материјали (58-62 HRC), користиме CBN тркала со стаклена врска, кои обезбедуваат одлично задржување на формата и мало абење. За помеки материјали се користат керамички тркала. Тркалото е облечено со помош на ролна за облекување со дијамант за да се осигура дека има правилен профил и острина.
• Параметри за мелење:Брзината на мелење, длабочината на сечењето и брзината на напојување се внимателно контролирани. За финишното поминување, користиме мала длабочина на сечење (0,01-0,02 mm) и бавно внесување за да ја постигнеме саканата завршница на површината и да избегнеме термичко оштетување на забот на менувачот. Течноста за ладење под висок притисок (до 80 бари) се насочува кон зоната на мелење за да се намали создавањето на топлина и да се исчисти браздата за мелење.
• Мерење во процес:Нашите машини за брусење се опремени со системи за мерење во текот на процесот кои континуирано ја мерат дебелината на забот на менувачот за време на мелењето. Кога дебелината на забот ќе ја достигне саканата вредност, машината автоматски запира, осигурувајќи се дека менувачот не е преземјен. Оваа карактеристика е критична за постигнување тесни димензионални толеранции.
• Термичка компензација:Мелењето генерира топлина што може да предизвика проширување на запчаникот и машината, што влијае на прецизноста. Нашите машини имаат системи за термичка компензација кои ја следат температурата на вретеното, работното парче и околината и соодветно ги прилагодуваат параметрите за мелење за да се одржи точноста.

Студија на случај од производител на менувачи на турбини на ветер ја нагласува важноста на мелењето на запчаниците. Производителот бараше голем спирален запчаник со модул од 8 и 80 заби, со ниво на квалитет AGMA 12. Менувачот мораше да издржи висок вртежен момент и високи циклични оптоварувања, така што прецизноста беше најважна. Нашата фабрика го зазема менувачот со помош на тркало CBN на мелница за профили со ЦПУ. Конечниот запчаник имаше отстапување на профилот од 1,2 микрометри, отстапување на оловото од 1,8 микрометри и грубост на површината од Ra 0,25 микрометри. Запчаникот беше успешно инсталиран во турбината на ветер и работи со одлични перформанси повеќе од пет години. Производителот објави дека високата прецизност на менувачот придонела за зголемување на ефикасноста на турбината за 3 проценти.

Покрај брусењето на профилот, нудиме и операции за супер завршна обработка, како што се брусење или преклопување за брзини кои бараат највисока можна завршница на површината и намалување на бучавата. Honing користи алатка во форма на запчаник со абразивни камења за да отстрани мала количина материјал и да ја подобри завршната површина на Ra 0,1 микрометри или подобро. Ова е особено корисно за брзините што се користат во електрични возила, каде што намалувањето на бучавата е критично. Процесот на мелење, во комбинација со овие операции за супер завршна обработка, ни овозможува да произведеме прецизна опрема која ги исполнува најсложените спецификации. Во Raydafon, продолжуваме да инвестираме во најновата технологија за мелење, вклучувајќи ги тркалата за мелење CBN и интелигентната контрола на процесот, за да ја одржиме нашата конкурентна предност во производството на опрема со висока прецизност.

Кои се клучните технички спецификации на нашето производство на прецизна опрема?

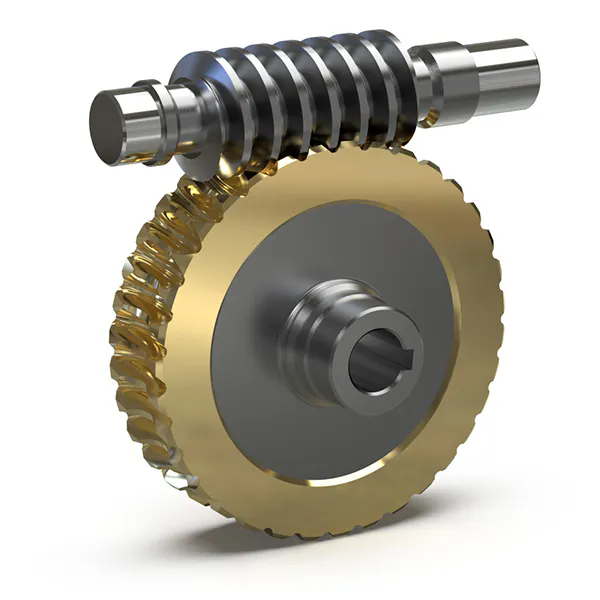

Raydafon Technology Group Co., Limited нуди сеопфатна способност за прецизно производство на опрема, покривајќи широк опсег на типови, големини и оценки на точност. Нашите производствени способности вклучуваат запчаници со спирален, поттикнат, коси, црв и планетарен запчаник, со модули од 0,5 до 20 и дијаметри од 10 mm до 1500 mm. Табелата подолу ги сумира клучните технички спецификации и достижните нивоа на точност за нашето производство на Precision Gear. Сите вредности се засноваат на нашите стандардни процедури за контрола на квалитетот и постојано се следат за да се обезбеди усогласеност со меѓународните стандарди како што се DIN, AGMA и ISO.

Покрај стандардните спецификации, нашата фабрика нуди неколку опционални функции за подобрување на перформансите на Precision Gear. Тие вклучуваат: модификации на профилот (крунисување и олеснување на врвот) за оптимизирање на распределбата на товарот и намалување на бучавата; специјални површински третмани како што се фосфатирање, нитридирање или DLC обложување за подобрена отпорност на абење; и прилагодени материјали за специфични апликации (на пр., нерѓосувачки челик за корозивни средини или Inconel за апликации со висока температура). Ние, исто така, обезбедуваме целосна услуга за дизајн на опрема, вклучувајќи анализа на структурата, анализа на шаблоните на контактите и NVH (шум, вибрации и грубост) оптимизација.

Нашиот систем за контрола на квалитетот се базира на ISO 9001:2015 и IATF 16949:2016 за автомобилски апликации. Секој Precision Gear е подложен на сеопфатен режим на инспекција кој вклучува проверки на димензиите, анализа на опремата и, каде што е потребно, недеструктивно тестирање (NDT), како што е инспекција на магнетни честички или ултразвучно тестирање. Резултатите од инспекцијата се евидентираат во детален извештај што ја придружува пратката на опремата. Нашата фабрика воRaydafon Technology Group Co., Limitedима посветена метролошка лабораторија опремена со најнова опрема за инспекција, вклучувајќи центар за мерење на опрема Klingelnberg P65, Zeiss CMM и тестер за грубост на површината. Оваа инвестиција во метрологијата осигурува дека секоја прецизна опрема што ја произведуваме ги исполнува наведените барања за точност и им ја дава на нашите клиенти довербата што им е потребна за нивните критични апликации.

Како метрологијата и контролата на квалитетот обезбедуваат прецизна прецизност на менувачот?

Производството на прецизна опрема со висока прецизност е невозможно без ригорозна метрологија и контрола на квалитетот во секоја фаза од производството. Прецизноста на менувачот е дефинирана со збир на параметри, вклучувајќи профил на заб, олово, чекор и истекување, од кои сите мора да се измерат и контролираат. Во нашата фабрика имплементиравме сеопфатен систем за контрола на квалитетот кој започнува со проверка на суровините и се протега низ секој производствен чекор до конечната инспекција. Сржта на нашиот систем за контрола на квалитетот е употребата на напредни мерни инструменти за пренос, како што се анализатори на запчаници и машини за мерење на координати (CMM), кои обезбедуваат високо прецизни мерења на сите параметри на менувачот. Овие инструменти се калибрирани според меѓународните стандарди и со нив управуваат квалификувани метролошки техничари. Податоците добиени од овие мерења се користат не само за прифаќање или отфрлање на запчаниците, туку и за контрола на процесот, што ни овозможува да ги идентификуваме трендовите и да направиме прилагодувања на процесот на производство пред деловите да излезат од толеранција.

Клучни аспекти на нашиот систем за метрологија и контрола на квалитетот за прецизна опрема:

• Инспекција на дојдовен материјал:Секоја серија на суровина се тестира за хемиски состав, цврстина и микроструктура со помош на спектрометар и металуршки микроскоп. Ова осигурува дека материјалот ја исполнува одредената оценка и е погоден за производниот процес.
• Мерење во процес:За време на подмачкување и брусење, ние користиме системи за мерење во процесот што обезбедуваат повратни информации во реално време за дебелината на забот на менувачот. Ова ни овозможува веднаш да ги откриеме и исправиме сите отстапувања, спречувајќи производство на отпадни делови.
• Конечна анализа на запчаникот:Откако ќе завршат сите производствени операции, секоја прецизна опрема се проверува на анализатор на запчаник. Анализаторот го мери профилот на забот, оловото, чекорот и истекот и ја пресметува оценката за квалитет на менувачот според стандардите DIN или AGMA. Резултатите од мерењето се споредуваат со наведените толеранции и секоја опрема што паѓа надвор од опсегот на толеранција се отфрла.
• Статистичка контрола на процесите (СПЦ):Ние користиме SPC за да ги следиме клучните параметри на процесот со текот на времето. Ова ни овозможува да ги идентификуваме трендовите што би можеле да укажат на проблем во развој, како што се абење на алатот или лизгање на машината, и да преземеме корективни мерки пред да бидат произведени делови надвор од спецификацијата.

Неодамнешен пример од нашето производство на воздушни запчаници ја илустрира важноста на метрологијата. Запчаниците требаше да ги исполнуваат стандардите за квалитет AGMA 13, со отстапување на профилот на забот помало од 1 микрометар. За да го постигнеме ова, имплементиравме протокол за инспекција во повеќе фази: по запирање, запчаниците беа проверени со помош на анализатор на запчаник за да се проверат профилот и оловото. По термичка обработка, запчаниците беа повторно проверени за да се провери дали има изобличување. За време на мелењето, мерач во процесот континуирано ја следеше дебелината на забите. По конечното мелење, запчаниците беа прегледани на анализатор на брзини со висока прецизност (Klingelnberg P65). Последната проверка покажа дека сите брзини ја исполнуваат наведената толеранција, со отстапување на профилот од 0,8 микрометри. Овие податоци беа составени во детален извештај за инспекција што му беше даден на клиентот, давајќи му уверување дека брзините ги исполнуваат нивните строги барања.

Нашата фабрика во Raydafon Technology Group Co., Limited исто така нуди услуга за мерење за клиентите на кои им е потребна верификација на точноста на менувачот од трета страна. Можеме да ги измериме брзините обезбедени од клиентот и да обезбедиме детален извештај за нивната точност, вклучувајќи ги сите релевантни параметри. Оваа услуга е особено корисна за клиентите кои го проценуваат квалитетот на брзините од повеќе добавувачи или кои развиваат нови дизајни на опрема и треба да ги потврдат нивните прототипови. Со инвестирање во најсовремена метролошка опрема и континуирано обучување на нашиот персонал за метрологија, гарантираме дека нашата прецизна опрема постојано ги исполнува највисоките нивоа на прецизност. Оваа посветеност на квалитетот е камен-темелник на нашата репутација во индустријата за производство на опрема.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Која е разликата помеѓу забивањето на запчаникот и обликувањето на брзината во однос на точноста?

Одговор: И подмачкувањето и обликувањето се процеси за генерирање на запчаник, но тие се разликуваат во начинот на кој алатот комуницира со работното парче. Замавнувањето е континуиран процес кој е генерално побрз и попродуктивен, но може да остави мали грешки во оловото поради аголот на спиралата на плочата. Обликувањето, од друга страна, е интермитентен процес кој може да произведе запчаници со многу мали грешки на оловото, што го прави погоден за запчаници со тесни широчини на лицето или каде што е потребна висока точност на оловото. За прецизен запчаник со висока прецизност, замавнувањето обично е проследено со брусење, додека обликувањето може да се користи како финален процес на сечење за брзини со умерени барања за точност. Нашата фабрика го избира оптималниот процес врз основа на геометријата на менувачот и потребната оценка за точност.

Прашање 2: Дали мелењето може да ги исправи сите грешки воведени од претходните процеси?

Одговор: Мелењето е многу ефикасен процес за корекција на грешки како што се отстапувањата на профилот, грешките на оловото и истекот. Сепак, не може да ги коригира грубите грешки како што се пропуштени заби или сериозни грешки во форма на заби предизвикани од неисправна плоча за готвење или неправилно поставување на алатот. Дополнително, со мелењето се отстранува само мала количина на материјал (обично 0,05-0,15 mm по страна), така што сите грешки поголеми од дозволеното мелење не можат да се поправат. Затоа, процесите на подмачкување и термичка обработка мора добро да се контролираат за да се осигура дека грешките што се воведени се во рамките на способноста за мелење. Системот за контрола на процесот на нашата фабрика гарантира дека е така, така што мелењето е секогаш ефикасно.

Прашање 3: Која е типичната толеранција за прецизна опрема по мелење?

Одговор: Толеранцијата за прецизна опрема зависи од примената и потребната оценка за квалитет. За пренос DIN 5 (AGMA 12), типичните толеранции се: отстапување на профилот +/- 1,5-2,0 микрометри, отстапување на оловото +/- 2,0-3,0 микрометри и отстапување на чекорот +/- 0,5-1,0 микрометри. За DIN 4 (AGMA 13), толеранциите се уште построги: отстапување на профилот +/- 1,0-1,5 микрометри, отстапување на оловото +/- 1,5-2,0 микрометри и отстапување на висината +/- 0,3-0,5 микрометри. Нашата фабрика може да ги постигне овие толеранции на нашите CNC машини за мелење, а ние обезбедуваме сеопфатен извештај за мерење со секоја брзина.

Прашање 4: Како ја обезбедувате точноста на опремата за проверка на опремата?

Одговор: Точноста на нашата опрема за проверка на опремата е обезбедена преку строга програма за калибрација. Сите наши анализатори на запчаници и CMM се калибрираат годишно од акредитирани лаборатории за калибрација користејќи стандарди за следење. Дополнително, ние користиме главни запчаници и артефакти за калибрација за да ја потврдиме работата на мерните машини на неделно ниво. Нашата метролошка лабораторија е контролирана со температура до 20 +/- 1°C за да се минимизира ефектот на термичка експанзија врз мерењата. Учествуваме и во програми за споредба меѓу лабораториите за да ја потврдиме точноста на нашите резултати од мерењето. Овој ригорозен пристап гарантира дека нашата опрема за инспекција секогаш дава точни и сигурни резултати.

Прашање 5: Дали Raydafon Technology Group Co.,Limited нуди сопствени дизајн на опрема и услуги за прототипови?

Одговор: Да, ние обезбедуваме сеопфатни услуги за дизајн на опрема и прототипови. Нашиот инженерски тим може да работи со вас за да дизајнира прецизна опрема што ги задоволува вашите специфични барања за изведба, вклучувајќи избор на материјал, геометрија на забите и термичка обработка. Ние користиме напреден софтвер за дизајнирање запчаник за да ги симулираме перформансите на опремата под оптоварување и можеме да произведеме прототип на запчаници за тестирање и валидација. Откако ќе биде одобрен прототипот, можеме да го зголемиме целосното производство користејќи ги нашите производствени процеси со висока прецизност. Нудиме брзи времиња на пресврт за прототипови и конкурентни цени за производствени количини. Контактирајте го нашиот инженерски тим за да разговарате за вашите потреби за дизајн на опрема.

Заклучок: Прецизно производство на опрема преку извонредност на процесот

Производството на прецизна опрема со висока прецизност е сложена работа која бара комбинација од напредни процеси, внимателна контрола на процесот и ригорозна метрологија. Од подмачкување до мелење и од термичка обработка до финална проверка, секој чекор мора да се изврши со прецизност за да се постигнат потребните толеранции. Во Raydafon Technology Group Co., Limited, нашата фабрика воспостави репутација за извонредност во производството на прецизна опрема, поттикната од нашата инвестиција во најсовремена опрема, нашата квалификувана работна сила и нашата посветеност на квалитетот. Нашите способности опфаќаат широк опсег на типови, големини и оценки за прецизност, а ние сме посветени на нашите клиенти да им обезбедиме брзини што ги исполнуваат најсложените спецификации.

Ако имате барање за прецизна опрема со висока прецизност,контактирајте со Raydafon Technology Group Co.,Limited денесза консултација. Нашиот инженерски тим ќе работи со вас за да ја разбере вашата апликација и да обезбеди приспособено решение, од дизајн до испорака. Нудиме конкурентни цени, брзо време на испорака и целосен опсег на услуги за поддршка, вклучувајќи избор на материјали, оптимизација на дизајнот и инспекција после производството.Побарајте ја вашата бесплатна консултација со Precision Gear сега од Raydafon Technology Group Co.,Limited и искусете го квалитетот и доверливоста на нашето производство на прецизна опрема.
