Цилиндар за подигнување на вилушкар

Цилиндарот за подигнување на виљушкар Raydafon е вертикалната компонента за подигнување инсталирана на јарболот што го подига и спушта вагонот на вилушката. Произведен од челик со висока цврстина со соодветен клип и оптимизирана структура на заптивни прстени. Стандардните модели покриваат дупка Φ56-60 mm, прачка Φ45 mm, удар од 1500-1505 mm и работен притисок од 17,5-18,1 MPa. Напредните модели вклучуваат тампон уред кој спречува силен удар при целосен удар, заштитувајќи ги и товарот и структурата на јарболот. Компатибилен со електрични и дизел вилушкари. Пет стандардни модели од N30M300 до A2A35M300, прилагодена дупка и мозочен удар достапни за OEM. MOQ 50 единици, 25-35 дена на големо време на водство. Испратете модел на виљушкар, барање за мозочен удар и количина за понуда.
Raydafon · Кина OEM Производител

Цилиндар за подигнување приспособен виљушкар за електрични и дизел вилушкари — 1500 mm удар, директно снабдување со OEM

Цилиндарот за подигнување на виљушкар е вертикален хидрауличен цилиндар инсталиран на јарболот што го подига и спушта кочијата на вилушката. Raydafon го произведува од челик со висока цврстина со усогласен клип и оптимизирана структура на заптивни прстени што го намалува истекувањето и абењето на маслото. Напредните модели вклучуваат тампон уред кој спречува силен удар при целосен удар, заштитувајќи го кревкиот товар и намалувајќи го абењето на јарболот.

Компатибилен со Електрични и дизел
Работен притисок 17,5-18,1 MPa
Отвор ΦD Φ56 до Φ60 mm
Род Φd Φ45 mm
Мозочен удар С 1500-1505 мм
Единица тежина 32,6-50 кг
Вертикално наспроти хоризонтално

Цилиндар за подигнување наспроти цилиндар за навалување - што всушност прави цилиндерот за подигнување

Вертикална оска

Цилиндар за подигнување(овој производ)

  • ДвижењеВертикално нагоре и надолу
  • ФункцијаГо крева и спушта носачот на вилушката
  • Опсег на мозочен ударСтандард од 1500-1505 мм
  • МонтирањеИнсталиран во внатрешноста на шините на јарболот
  • Тампон уредДостапно на напредни модели
Хоризонтална оска

Навалите цилиндар

  • ДвижењеНавалување напред и назад
  • ФункцијаГо менува аголот на јарболот и вилушката
  • Опсег на мозочен удар32-193 мм
  • МонтирањеПрикачен на стожерот на основата на јарболот
  • Тампон уредОбично не се бара
Погледнете го цилиндарот за навалување на вилушкарот →

Двата цилиндри работат заедно за време на циклусот подигање и место: операторот го навалува јарболот за да го израмни товарот, а потоа го крева кочијата со цилиндерот за подигање. Усогласувањето на двата цилиндри од иста фабрика го одржува хидрауличниот одговор конзистентен и го поедноставува залихите на резервни делови. Целиот опсег е наведен воХидрауличен цилиндар за вилушкаркатегорија.

Пет стандардни модели - Целосна табела со спецификации

Сите пет модели го делат истото челично тело со висока цврстина и соодветната архитектура на заптивни прстени. Изберете го моделот што одговара на јарболот на виљушкарот и растојанието за инсталација или испратете го вашиот OEM цртеж за приспособена конструкција.

Број на цртеж Отвор ΦD Род Φd Мозочен удар С Инсталирајте. Л Притисок Пристаниште Тежина
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 кг
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa М22×1,5 36 кг
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa М22×1,5 41 кг
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 кг
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa М22×1,5 50 кг

Не може да одговара на растојанието за инсталација? Испратете го бројот на цртежот OEM или физички примерок. Рејдафон прави обратен инженеринг, произведува примерок и ја цитира серијата на истиот цртеж. За поширокиот опсег на хидраулични цилиндри што се користи на други мобилни машини, видетеХидрауличен цилиндаркатегорија.

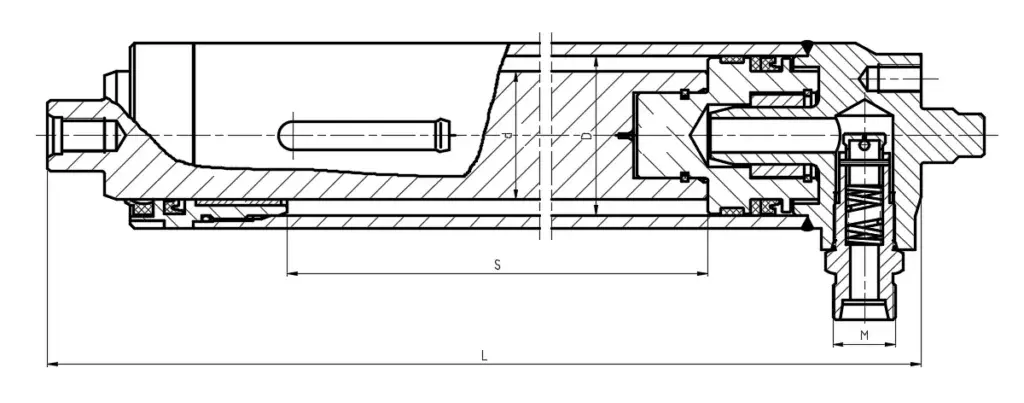

Цртежи со димензии

Forklift lift cylinder dimension drawing
Преглед на инсталацијата - шема за монтирање, интерфејс на отворот/шипката и положбата на пристаништето

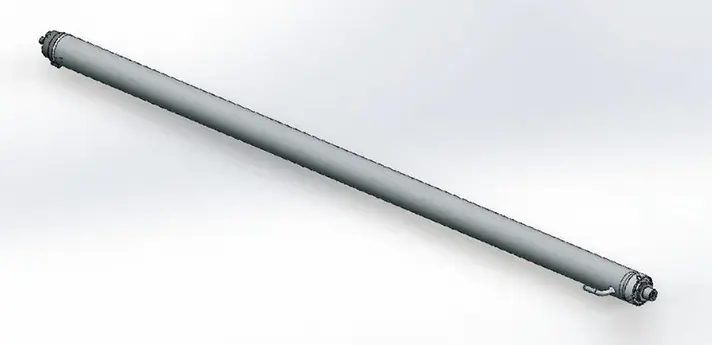

Forklift lift cylinder product detail
Детали за производот - структура на заптивниот прстен и склоп на клипот
Forklift lift cylinder application photo
Апликација - монтирана на работен јарбол за вилушкар
Инженерски дизајн

Четири дизајнерски точки кои го продолжуваат животниот век на цилиндерот

01

Тело од челик со висока цврстина

Отпорот на абење и отпорност на обработка се основни барања. Кај камионите за тешка употреба кои работат со дневни циклуси, површината на цилиндерот покажува мало видливо абење по продолжениот сервис.

02

Соодветен клип и заптивен прстен

Геометријата на клипот и профилот на заптивниот прстен се совпаѓаат како комплет. Откако ќе се оптимизира структурата на заптивниот прстен, дефектите на истекување на маслото значително се намалуваат - еден клиент пријавил дека фреквенцијата на одржување е намалена приближно на половина.

03

Респонзивна контрола на лифтот

Цилиндерот веднаш реагира на влезот на рачката. Операторите можат брзо да се движат при итно подигање или да успорат за прецизно позиционирање на кревок товар - без заостанување, без скок.

04

Тампон уред на напредни модели

Тампонот на крајот на ударот го забавува клипот додека вилушката стигнува до врвот на јарболот. Без силен удар, без вибрации - ова ги штити кревките производи и го намалува структурното абење на јарболот.

Предности на цилиндрите за подигнување на вилушкар Raydafon

  • A
    Компатибилен со електрични и дизел вилушкари

    Петте стандардни модели ги покриваат повеќето јарболи за вилушкар. Растојанието на инсталација од 1658 mm до 1808 mm се совпаѓа со обичните магацински и логистички камиони.

  • B
    Стабилен притисок при континуирани циклуси

    Оценети 17,5-18,1 MPa. Соодветниот сет на клипот и заптивките го одржуваат притисокот стабилен во честите циклуси нагоре-надолу без никакво лизгање.

  • C
    Ниско истекување масло, мало абење

    Оптимизираната структура на заптивките го намалува истекувањето во правливиот магацин и влажните средини. Пониската фреквенција на одржување директно ги намалува оперативните трошоци.

  • D
    Заштита на тампон уред

    Напредните модели го забавуваат клипот при крајот на ударот, спречувајќи силно влијание врз кревкиот товар и намалувајќи го абењето на јарболот и на самиот цилиндар.

  • E
    OEM поддршка

    Испратете марка и модел на виљушкар или број на цртеж. Raydafon прави обратно инженерство, зема примероци и цитира прилагодена серија на истиот цртеж.

  • F
    Фабричко директно снабдување

    Произведено во сопствената фабрика на Raydafon во Нингбо. Клиентите директно се занимаваат со производителот, со брз одговор по продажбата и стабилен квалитет на серијата.

Каде што се користат цилиндрите за подигнување на виљушкар

Магацински утовар и истовар

Вчитување на контејнери, земање палети и пренос на полиците. Одговорната контрола на подигнувањето го забрзува ракувањето со стандардните оптоварувања на палети.

Фабрички операции за подигнување

Тешки или неправилни индустриски оптоварувања каде што на операторот му е потребна фина контрола на висината на врвот на јарболот за редење.

Пристанишен и логистички промет

Континуирано опкружување со тежок циклус. Уредот за тампон и заптивките со мало абење го одржуваат цилиндерот да работи низ илјадници циклуси по смена.

Афтермаркет и резервни делови

Дилерите на вилушкари и добавувачите на дополнителни пазари на кои им е потребен доверлив цилиндар за подигнување еквивалентен на OEM за популарни модели на камиони. Достапни се залихи и прилагодено производство.

Лист со спецификации за нарачка

Компатибилност
Електрични и дизел вилушкари
Работен притисок
17,5-18,1 MPa
Дијаметар на отворот
Φ56 до Φ60 mm
Дијаметар на прачка
Φ45 mm
Мозочен удар
1500 до 1505 mm
Растојание за инсталација
1658 до 1808 мм
Единица тежина
32,6 до 50 кг
Порта / интерфејс
G1/2, M22×1,5
Тампон уред
Достапно кај напредни модели за запирање со целосен удар без удари
Запечатување
Оптимизирана структура на заптивниот прстен за намалување на истекувањето и абењето на маслото
Прилагодување
Прилагодено отвор, удар, тип на пристаниште, OEM пакување и приватна етикета
MOQ
50 единици по модел
Масовно време на водство
25-35 дена по депонирањето и одобрението за извлекување
Основа на цитати
Модел и тонажа на виљушкар, потребен удар, големина на порта, количина, дестинација

Како се движи вашата нарачка преку Raydafon

01

Кратко за апликација

Испратете марка и модел на виљушкар, тонажа, потребен удар, големина на порта, количина и дестинација.

02

Избор на модел

Raydafon потврдува дали стандардниот модел (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) одговара или ако е потребна приспособена конструкција.

03

Одобрение за примерок и цртање

За прилагодени конструкции, Raydafon го реверзивира делот OEM, произведува примерок и ги потврдува отворите, ударите, растојанието за инсталација и димензиите на пристаништето со купувачот.

04

Обработка на каросерија и прачка

Телото на цилиндрите од челик со висока цврстина е изработено до толеранција. Клипната шипка е мелена и тврда хромирана за отпорност на абење.

05

Склопување и тампонирање

Се склопуваат клипот, заптивките, водилката и тампон уред. Ударот на тампонот е дотеран така што застанувањето е без удари при номиналниот притисок.

06

Пакување и испорака

Цилиндрите се спакувани во дрвени куќишта со масло против 'рѓа и заштитни завршни капачиња. Испратено по море, воздух или експресно со пакување листа, фактура и извештај од инспекција.

Поддршка за документација и квалитет

  • ✓
    Сертификат за материјал

    Сертификат за материјалот на телото на цилиндерот и шипката, листот со податоци за соединението запечатен, обезбеден со секоја пратка.

  • ✓
    Извештај за тест за притисок

    Секој цилиндар е тестиран под притисок на номинален притисок пред пакувањето. Се евидентираат истекување, мазност на ударот и монтирање на портата.

  • ✓
    Запис за димензионална инспекција

    Димензиите на отворот, шипката, ударот, растојанието за инсталација и портата се снимени според нарачаната спецификација или цртежот на клиентот.

  • ✓
    Пакување за извоз

    Дрвена футрола со масло против 'рѓа и заштитни завршни капачиња. Големи серии со цилиндри палетизирани и врзани за поморски товар.

Најчесто поставувани прашања

Што е цилиндар за подигнување на виљушкар?

Цилиндарот за подигнување на виљушкар е вертикален хидрауличен цилиндар инсталиран на јарболот кој го подига и спушта кочијата на вилушката. Тој го претвора хидрауличниот притисок во линеарно движење по вертикалната оска и е еден од трите основни хидраулични цилиндри на виљушкар заедно со цилиндерот за навалување и управувачкиот цилиндар.

Која е разликата помеѓу цилиндерот за подигање и цилиндерот за навалување?

Цилиндерот за подигнување се движи вертикално и ја контролира висината на превозот на вилушката. Цилиндарот за навалување се движи хоризонтално и го контролира аголот напред и назад на јарболот. И двете работат заедно при подигање или позиционирање на товар. Raydafon ги произведува и двете, а цилиндерот за навалување е наведен посебно на страницата.

Со каков работен притисок се справува овој цилиндар?

Во зависност од моделот, работниот притисок е 17,5 MPa или 18,1 MPa. Димензиите на отворот и шипката се совпаѓаат со овој опсег на притисок, така што цилиндерот го одржува притисокот стабилен при континуирани циклуси на кревање.

Кои материјали и заптивки се користат?

Телото на цилиндерот и клипната шипка се направени од челик со висока цврстина. Комплетот за заптивки користи соединение отпорно на абење со оптимизирана структура на заптивни прстени. Таа структура го намалува истекувањето на маслото и абењето, што го продолжува работниот век во правливи магацини или влажни средини.

Што е тампон уред и зошто е важно?

Кај напредните модели на Raydafon, цилиндерот има тампон уред на крајот на ударот. Кога вилушката ќе стигне до врвот на јарболот, тампонот го забавува клипот така што нема силно „ѕвонење“ или вибрации. Ова го штити кревкиот товар и го намалува трошењето на ударот на јарболот и самиот цилиндар.

Со кои виљушкари е компатибилен?

Петте стандардни модели покриваат вообичаени апликации за електрични и дизел вилушкари. Растојанието за инсталација се движи од 1658 mm до 1808 mm, така што повеќето стандардни јарболи имаат соодветен модел. За ОЕМ јарболи или постари камиони, Raydafon поддржува прилагодено растојание, растојание и мозочен удар.

Што е MOQ и време на довод?

MOQ е 50 единици по модел. Масовното време на испорака е 25-35 дена по одобрувањето за депонирање и извлекување, во зависност од сложеноста на моделот и количината на нарачката.

Како да побарам понуда?

Испратете го моделот и тонажата на виљушкарот, потребниот удар, големината на пристаништето, количината и дестинацијата. Raydafon ќе го потврди моделот или ќе дизајнира сопствена конструкција, а потоа ќе понуди понуда за FOB Ningbo со време на испорака и детали за пакување.
