Цилиндар за навалување на вилушкар
  • Цилиндар за навалување на вилушкарЦилиндар за навалување на вилушкар
  • Цилиндар за навалување на вилушкарЦилиндар за навалување на вилушкар
  • Цилиндар за навалување на вилушкарЦилиндар за навалување на вилушкар

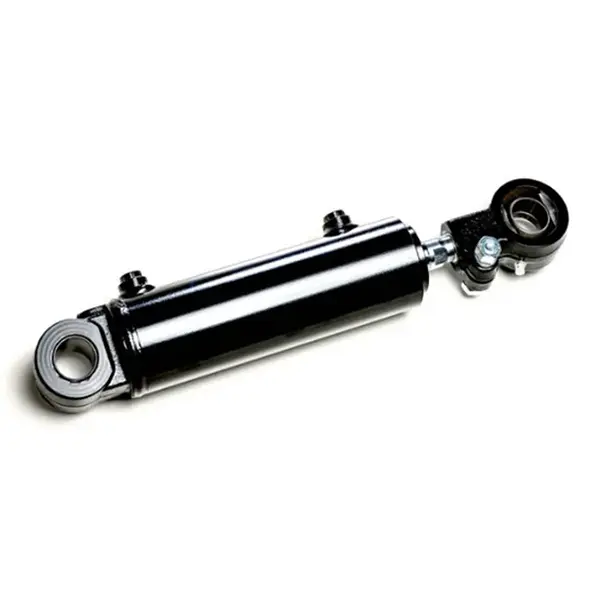

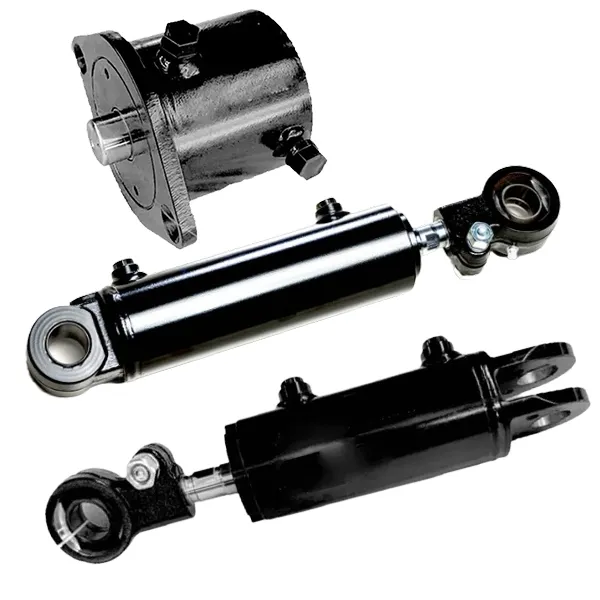

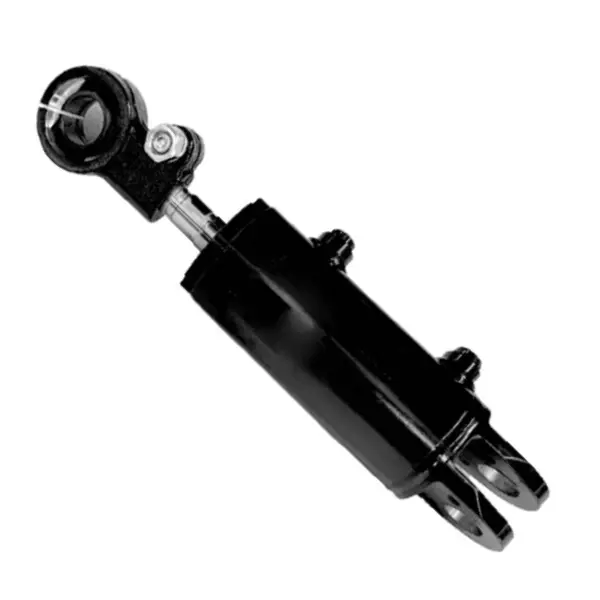

Цилиндар за навалување на вилушкар

Цилиндарот за навалување на виљушкар Raydafon е хидрауличен цилиндар дизајниран по нарачка за контрола на навалување на јарболот на вилушкари од 1,5-18 тони. Произведено од челик со висока цврстина со усогласен клип, тело на цилиндар, сет за прачка и заптивки. Работен притисок 7-14 MPa, без флуктуација на притисокот под оптоварување. Стандардни дијаметри на отворот 60-100 mm, дијаметар на прачка 25-40 mm, удар 32-193 mm. Прицврстувањето на завртките и поврзувањето со прстенот за задржување овозможуваат замена на заптивката на маслото за неколку минути без отстранување на јарболот. Погоден за магацински, фабрички и пристанишни операции. Прилагодено растојание, растојание и мозочен удар достапно за брендовите на вилушкари OEM. MOQ 50 единици, 25-35 дена на големо време на водство. Испратете модел на виљушкар, барање за отвор/потегање и количина за понуда.
Raydafon OEM · Резервни делови за вилушкар

Прилагоден цилиндар за навалување на вилушкар за вилушкари од 1,5-18 тони - Директно снабдување од производителот на OEM

Цилиндарот за навалување на виљушкарот е хидрауличната компонента која го контролира навалувањето напред и назад на јарболот и вилушките. Raydafon произведува навалени цилиндри за вилушкари од 1,5-18 тони користејќи челик со висока цврстина и соодветен сет на клипот / прачка / заптивки. Работниот притисок е стабилен на 7-14 MPa под оптоварување. Прицврстувањето на завртките и поврзувањето со прстен за држење овозможуваат замена на заптивката на маслото за неколку минути без отстранување на јарболот. Погоден за товарење во складиште, фабричко подигање и промет на пристаништа.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 тони
7-14 MPa Работен притисок
Φ60-100 mm Дијаметар на отворот
Φ25-40 мм Дијаметар на прачка
32-193 мм Мозочен удар
3,4-22 кг Единица тежина
Анатомија на производот

Внатре во цилиндерот за навалување - 25 соодветни делови

Цилиндерот не е склопен од стоковен хардвер. Клипот, телото на цилиндерот, клипната шипка и комплетот за заптивки се совпаѓаат како комплет, слично на начинот на кој искусен монтер рачно го завршува парот. Затоа цилиндерот работи стабилно под висок притисок со години без губење на притисокот на жлездата.

Различните тонажи на виљушкар користат различни внатрешни дијаметри и удари, така што моделот на цилиндерот со навалување мора да одговара на камионот. Raydafon складира и произведува седум стандардни модели од QA20V500 до A45M300 и може да произведе прилагоден модел наспроти цртежот на клиентите. За камиони на кои им е потребна функцијата за вертикално подигање наместо тоа, Raydafon исто така го произведуваЦилиндар за подигнување на вилушкар.

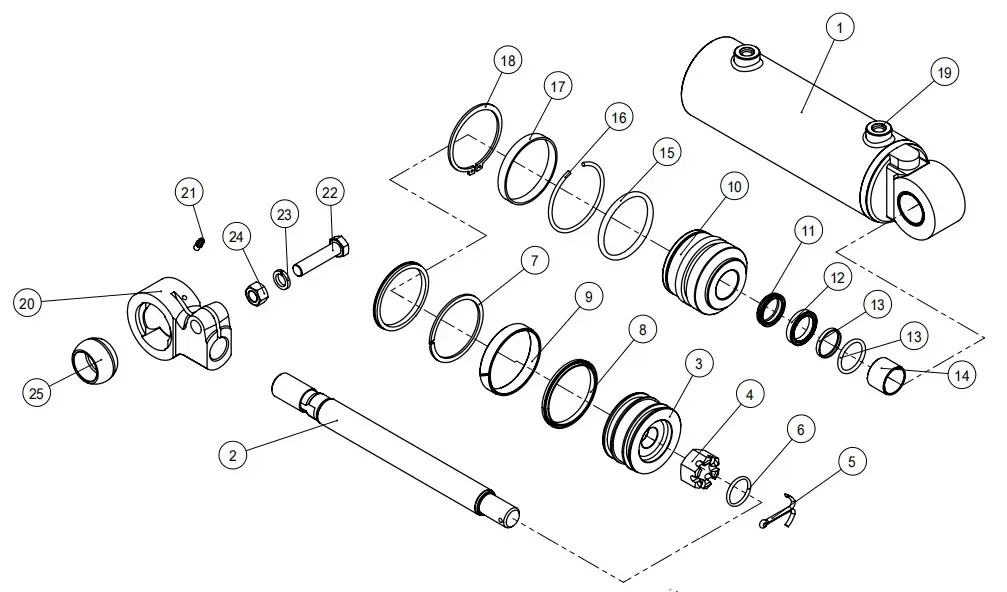

Forklift tilt cylinder parts anatomy
Дијаграм со нумерирани делови - 25 соодветни компоненти

25-Дел Список на компоненти

Деловите се нумерирани подолу за да одговараат на експлодираниот приказ. Броевите 1-25 одговараат на дијаграмот погоре.

01Цилиндарско куќиште assy
02Клипната шипка
03Клипот
04Хексадецимален орев
05Котер иглички
06О-прстен
07Назад-прстен
08Дупка печат
09Носете-Прстен
10Водич Буш
11Бришач за прашина
12У-прстен
13Заптивка на прачка
14Ду Буш
15О-прстен
16Тркалезна жица
17Прстен за клучеви
18Кругови за вратило
19Приклучете
20Клевис
21Подмачкајте ја брадавицата
22Болт
23Пролетни подлошки
24Орев
25Сферично лежиште

Стандардна матрица на модели - седум комбинации на дупчење/мозочен удар

Изберете го моделот што одговара на вашата тонажа и шема на монтирање на виљушкарот или испратете го вашиот OEM цртеж за прилагодена конструкција. Сите модели наведени подолу ја делат истата соодветна архитектура на клипот / прачка / заптивка.

Број на цртеж Отвор ΦD Род Φd Мозочен удар С Инсталирајте. Л Притисок Пристаниште Тежина
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-М14×1,5 3,4 кг
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-Г1/4 8,2 кг
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-М16×1,5 17 кг
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-Г1/4 11,6 кг
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-Г1/4 12 кг
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-Г1/4 13 кг
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-М16×1,5 22 кг

Не можете да го најдете вашиот модел? Испратете го бројот на цртежот OEM или физички примерок. Рејдафон прави обратен инженеринг, произведува примерок и ја цитира серијата на истиот цртеж. За поширок опсег на хидраулични цилиндри на виљушкар, видете воХидрауличен цилиндар за вилушкаркатегорија.

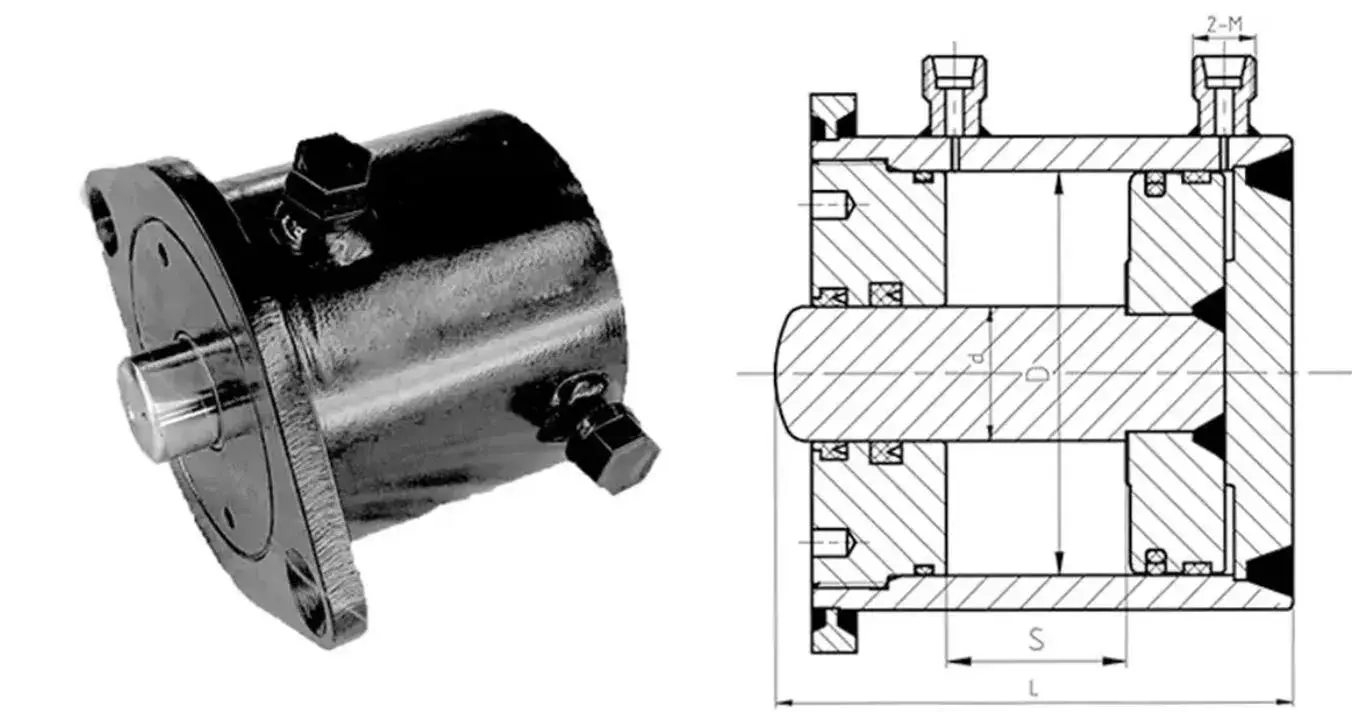

Forklift tilt cylinder dimension drawing 1
Модел QA20V500-405000-000 · Φ60 × Φ30 × 32 удари

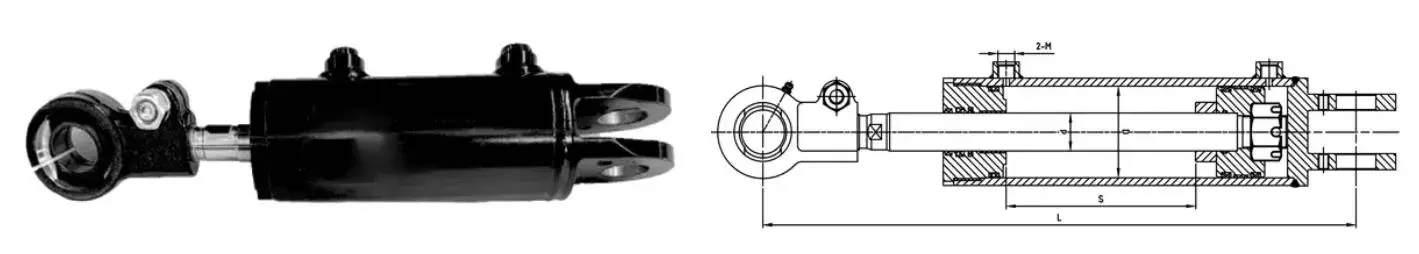

Forklift tilt cylinder dimension drawing 2
Модели S16N450 / RTE35M300 / A15N450

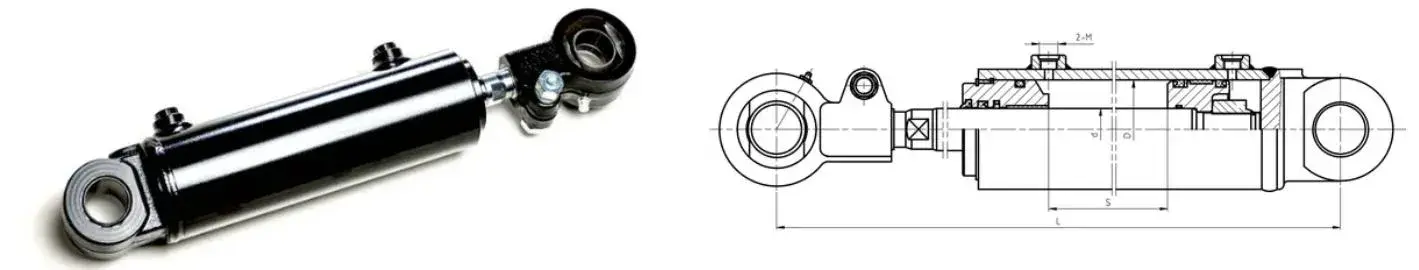

Forklift tilt cylinder dimension drawing 3
Модели A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Преглед на инсталација - шема за монтирање и димензии на интерфејсот
Принцип на работа

Како цилиндерот за навалување го движи јарболот

Цилиндерот за навалување го турка клипот во повратно движење што го придвижува јарболот да се навалува напред и назад. Хидрауличното масло влегува низ една од двете порти на основата на цилиндерот; клипната шипка се протега и го турка јарболот напред, или се повлекува и го повлекува јарболот назад. За разлика од другите хидраулични компоненти, овој цилиндар работи непречено во двете насоки бидејќи површината на отворот и шипката се усогласени со комплетот за заптивки.

На тежок или неправилен товар, операторот ја користи функцијата на навалување за да го израмни товарот пред да го подигне. Точната контрола на аголот е она што го спречува поместувањето на товарот и го одржува камионот стабилен. Raydafon го тестира цилиндерот за навалување под работен притисок од 7-14 MPa за да потврди дека одговорот останува мазен при целосно оптоварување.

Предности на цилиндрите за навалување на вилушкар Raydafon

01

Стабилен под висок притисок

Соодветниот клип, прачка и заптивка го одржува притисокот стабилен на 7-14 MPa. Нема флуктуации при големо оптоварување или за време на долги работни смени.

02

Соединение за заптивки отпорно на абење

Заптивките се направени од соединение отпорно на абење со мало истекување на маслото и мало абење. Сигурен во правливи магацини или влажни средини.

03

Дизајн за брзо одржување

Прицврстувањето на завртките и поврзувањето со прстенот за задржување овозможуваат замена на заптивката на маслото за неколку минути. Нема потреба да го извадите целиот јарбол од камионот.

04

Седум стандардни модели

Отвор Φ60 до Φ100, прачка Φ25 до Φ40, удар од 32 до 193 mm. Ги покрива повеќето апликации за виљушкар од 1,5-18 тони без прилагодена нарачка за алати.

05

OEM поддршка

Испратете марка и модел на виљушкар или број на цртеж. Raydafon прави обратно инженерство, зема примероци и цитира прилагодена серија на истиот цртеж.

06

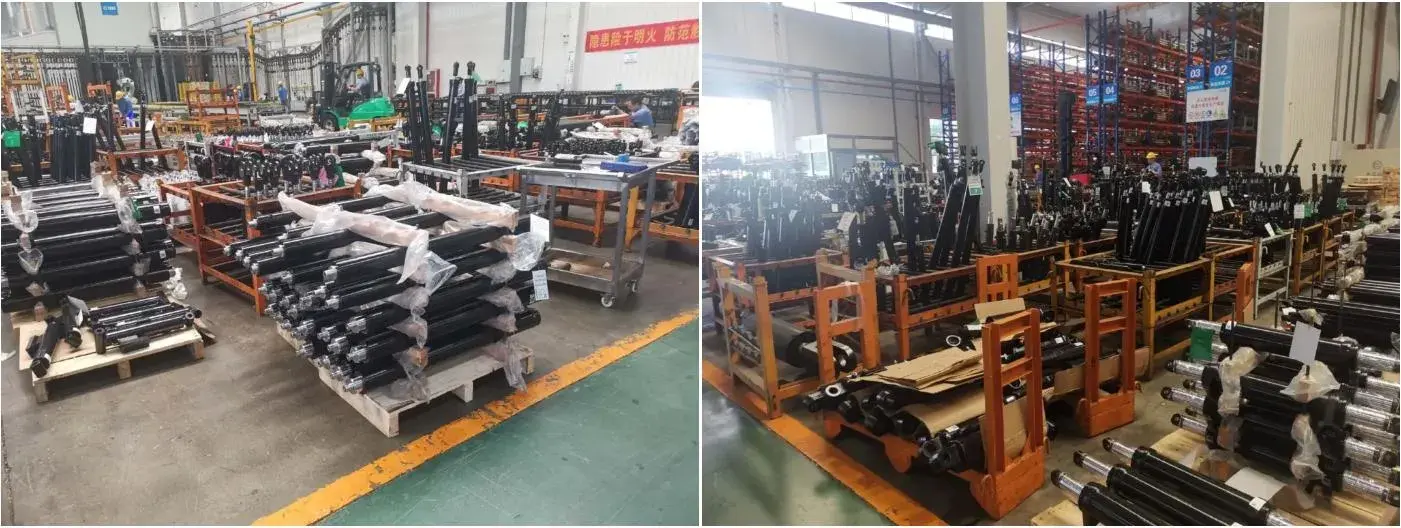

Фабричко директно снабдување

Произведено во сопствената фабрика на Raydafon. Клиентите се занимаваат со производителот, а не со трговец. Брз одговор по продажбата и стабилен квалитет на серијата.

Каде што се користат цилиндрите за навалување на вилушкар

  • A
    Магацински утовар и истовар

    Вчитување на контејнер, земање палети и пренос на полиците каде што операторот треба да го израмни товарот пред да го подигне. Точната контрола на аголот спречува поместување на товарот.

  • B
    Фабрички операции за подигнување

    Тешки или неправилни индустриски оптоварувања каде што вилушкарот треба да го навалува јарболот напред или назад за да го избалансира товарот за време на циклусот на подигање.

  • C
    Пристанишен и логистички промет

    Континуирани опкружувања со тешки циклуси каде што цилиндерот за навалување работи илјадници циклуси по смена. Соодветните заптивки и слабото абење го одржуваат да работи без протекување.

  • D
    Афтермаркет и дистрибуција на резервни делови

    Дилерите на вилушкари и добавувачите на дополнителни пазари на кои им е потребен доверлив цилиндар за навалување, еквивалентен на OEM за камиони од 1,5-18 тони. Достапни се магацински залихи и прилагодено производство.

Лист со спецификации за нарачка

Покриеност на тонажа
Вилушкари од 1,5 до 18 тони
Работен притисок
7-14 MPa (врв тестиран до 18,1 MPa на одредени модели)
Дијаметар на отворот
Φ60 до Φ100 mm
Дијаметар на прачка
Φ25 до Φ40 mm
Мозочен удар
32 до 193 мм
Растојание за инсталација
109 до 565 mm
Единица тежина
3,4 до 22 кг
Порта / интерфејс
2-M14×1,5 / 2-M16×1,5 / 2-Г1/4
Собрание
Фиксација на завртки + поврзување со прстен за држење за брза замена на заптивката
Сет за заптивки
Бришач за прашина, U-прстен, заптивка на прачка, затворач на дупка, заден прстен, О-прстен, прстен за абење, грмушка
Прилагодување
Прилагодена дупка, прачка, мозочен удар, растојание за инсталација, тип на пристаниште; ОЕМ пакување и приватна етикета
MOQ
50 единици по модел
Масовно време на водство
25-35 дена по депонирањето и одобрението за извлекување
Основа на цитати
Модел и тонажа на виљушкар, потреба за отвор/потези, големина на пристаниште, количина, дестинација

Како се движи вашата нарачка преку Raydafon

  1. 01

    Кратко за апликација

    Испрати марка и модел на виљушкар, тонажа, потребна дупка/шипка/ удар, големина на порта, количина и дестинација пристаниште.

  2. 02

    Избор на модел

    Raydafon потврдува дали стандардниот модел (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) одговара или ако е потребна приспособена конструкција.

  3. 03

    Одобрение за примерок и цртање

    За прилагодени конструкции, Raydafon го реверзивира делот OEM, произведува примерок и ги потврдува отворите, ударите, растојанието за инсталација и димензиите на пристаништето со купувачот.

  4. 04

    Обработка на телото на цилиндарот и шипката

    Телото на цилиндрите од челик со висока цврстина е изработено до толеранција. Клипната шипка е мелена и тврда хромирана за отпорност на абење.

  5. 05

    Тест за склопување и притисок

    Монтирани се клипот, заптивките, водичката грмушка и клевис. Цилиндерот е тестиран под притисок за истекување и мазен удар при номинален притисок.

  6. 06

    Пакување и испорака

    Цилиндрите се спакувани во дрвени куќишта со масло против 'рѓа и заштитни завршни капачиња. Испратено по море, воздух или експресно со пакување листа, фактура и извештај од инспекција.

Поддршка за документација и квалитет

  • ✓
    Сертификат за материјал

    Сертификат за материјалот на телото на цилиндерот и шипката, листот со податоци за соединението запечатен, обезбеден со секоја пратка.

  • ✓
    Извештај за тест за притисок

    Секој цилиндар е тестиран под притисок на номинален притисок пред пакувањето. Се евидентираат истекување, мазност на ударот и монтирање на портата.

  • ✓
    Запис за димензионална инспекција

    Димензиите на отворот, шипката, ударот, растојанието за инсталација и портата се снимени според нарачаната спецификација или цртежот на клиентот.

  • ✓
    Пакување за извоз

    Дрвена футрола со масло против 'рѓа и заштитни завршни капачиња. Големи серии со цилиндри палетизирани и врзани за поморски товар.

Најчесто поставувани прашања

Што е цилиндар за навалување на виљушкар?

Цилиндарот за навалување на виљушкар е хидрауличен цилиндар кој го контролира навалувањето напред и назад на јарболот и вилушките. Тоа е една од основните компоненти на хидрауличниот систем на виљушкар, заедно со цилиндерот за подигање и управувачкиот цилиндер. Кога операторот ја поместува рачката за навалување, цилиндерот се протега или се повлекува, што го ротира јарболот околу неговиот долен стожер и го менува аголот на вилушката.

Кој тонажен опсег опфаќа Raydafon?

Raydafon произведува навалени цилиндри за вилушкари за вилушкари од 1,5 до 18 тони. Стандардните модели покриваат дијаметри на отвори од Φ60 mm до Φ100 mm, дијаметар на шипки од Φ25 mm до Φ40 mm и удари од 32 mm до 193 mm. Прилагодена дупка и мозочен удар се достапни за брендовите на вилушкари OEM.

Каков работен притисок може да издржи цилиндерот?

Цилиндерот е оценет за работен притисок од 7-14 MPa низ стандардниот опсег на модели, со способност за врвен притисок тестиран на 18,1 MPa на специфични модели како што се S16N450-600000-001Z и RTE35M300-600000-500.

Кои материјали и заптивки се користат?

Куќиштето на цилиндерот и клипната шипка се направени од челик со висока цврстина. Комплетот за заптивки вклучува бришач за прашина, U-прстен, заптивка на прачка, заптивка на дупка, заден прстен, О-прстен, прстен за абење и грмушка. Заптивките користат соединение отпорно на абење, кое дава мало истекување на маслото и мало абење во правливи магацини или влажни средини.

Колку е тешко одржувањето?

Цилиндерот користи фиксација со завртка и поврзување со прстен за задржување. Персоналот за одржување може да го замени заптивката за масло или да го реши цилиндерот со одвртување на завртките и отстранување на прстенот за држење. Ова може да се направи за неколку минути без да се отстрани целиот јарбол од вилушкарот.

Може ли Raydafon да произведува OEM цилиндри за одредена марка на вилушкар?

Да. Raydafon поддржува OEM производство наспроти цртеж на клиент или постоечки примерок. Испратете ја марката и моделот на виљушкарот, дијаметарот на отворот, дијаметарот на шипката, ударот, растојанието за инсталација, големината и количината на пристаништето, а Raydafon ќе наведе прилагоден цилиндар за навалување.

Што е MOQ и време на довод?

MOQ е 50 единици по модел. Масовното време на испорака е 25-35 дена по одобрувањето за депонирање и извлекување, во зависност од сложеноста на моделот и количината на нарачката.

Како да побарам понуда?

Испратете го моделот и тонажата на виљушкарот, потребниот дијаметар на отворот, дијаметарот на шипката, ударот, растојанието за инсталација, големината на пристаништето, количината и дестинацијата. Raydafon ќе одговори со понуда за FOB Ningbo, време на испорака и детали за пакување.

Подготвени сте да набавите прилагодени цилиндри за навалување на вилушкар?

Испратете го моделот и тонажата на виљушкарот, потребата за отвор/потези, големината на пристаништето и количината на нарачка. Raydafon ќе го потврди моделот или ќе дизајнира сопствена конструкција, а потоа ќе понуди понуда за FOB Ningbo со време на испорака и детали за пакување.
