Хидрауличен бум цилиндар за мини багер

Raydafon произведува хидраулични цилиндри за мини багери во сопствената фабрика во Нингбо, Кина. Стандардните дијаметри на отворите се движат од 50 mm до 125 mm со дијаметар на шипки од 25 mm до 75 mm, удар до 1000 mm, максимален потисок од 361 kN на 29,4 MPa и опсег на работна температура од -20 °C до +70 °C. Бурето е ковано од легиран челик со висока јачина, а отворот е прецизно заземјување, намалувајќи го внатрешното триење и давајќи точна контрола на бравата со мала брзина. Вградената двојна заптивна структура со увезена гума отпорна на абење и надворешен бришач ја штити заптивната усна од прашина и влага, продолжувајќи го работниот век за повеќе од 40%. Надворешноста на шипката и бурето се антикорозивни обработени за дожд, кал и миење. Отворот, шипката, ударот, центрите за монтирање и позициите на пристаништето се произведуваат за цртање за OEM монтирање или замена на машини од класа од 1-8 тони. Испратете го вашиот модел на багер или оригиналниот цртеж за понуда во рок од 24 часа.

Цилиндар со хидрауличен бум за мини багер - отвор 50–125 mm, удар до 1000 mm

Бом цилиндарот е овен што ја крева и спушта стрелата на мини багерот, а тоа е цилиндерот што презема најмногу оптоварување во целата машина. Raydafon ја кова цевката од легиран челик со висока цврстина, ја меле дупката за да го намали внатрешното триење и ја запечатува со распоред со двојно заптивка за услови на правлива локација. Се испорачува како додаток за OEM или како заменски цилиндар направен на вашиот оригинален цртеж.

  • 50-125 ммДијаметар на отворот
  • 25-75 ммДијаметар на прачка
  • ≤ 1000 mmМозочен удар
  • 361 kNМаксимален потисок
  • -20 до +70 °CРаботна температура
01 / ПРЕГЛЕД

Цилиндар со хидрауличен бум за мини багер — OEM и замена

Цилиндерот на стрелата се наоѓа помеѓу рамката на машината и стрелата, а таа е компонентата што ја подигнува целата горна структура на багерот. На мини багер, бум-овенот работи со пократок удар од машина со целосна големина, но со висок циклус на работа, честопати илјадници циклуси дневно на општински, уредување и фарма. Таа комбинација - краток удар, голем број циклуси, правлива средина - е она што треба да го одговори спецификацијата, наместо само сирова сила.

Raydafon го произведува овој цилиндар во сопствената фабрика во Нингбо, Кина, и за производителите на машини и за резервниот пазар. Стандардните дијаметри на отворите се движат од 50 mm до 125 mm со дијаметар на прачка од 25 mm до 75 mm, удар до 1000 mm и максимален потисок од 361 kN, со работен температурен опсег од -20 °C до +70 °C. Поврзани цилиндри од истата фабрика го вклучуваат поширокиотхидрауличен цилиндар на багеропсег, нахидрауличен цилиндар со корпа за мал багершто работи со него на истата машина, и нахидрауличен цилиндаркаталог кој опфаќа други мобилни машини.

02 / СПЕЦИФИКАЦИИ

Технички спецификации

  • Име на производХидрауличен цилиндар за мини багер
  • Дијаметар на отворот50 mm – 125 mm
  • Дијаметар на прачка25 mm – 75 mm
  • Мозочен удар≤ 1000 mm
  • Максимален потисок361 kN
  • Максимален притисок29,4 MPa
  • Работна температура-20 °C до +70 °C
  • Материјал за буреКовање од легиран челик со висока цврстина, прецизна дупка за заземјување
  • ЗапечатувањеДвојна заптивна структура со увезена гума отпорна на абење
  • Површинска обработкаНадворешноста на шипката и бурето обработена со антикорозија
  • МонтирањеЗа машинско цртање - аранжман на иглички, штипки или прирабници
  • ПрилагодувањеОтвор, прачка, мозочен удар, центри за монтирање, положба на приклучокот, боја на боја

Стандарден лист со спецификации за цилиндарот за мини багер.

Параметар Вредност
Дијаметар на отворот 50 mm – 125 mm
Дијаметар на прачка 25 mm – 75 mm
Мозочен удар ≤ 1000 mm
Максимален потисок 361 kN
Притисок 29,4 MPa
Работна температура -20 °C до +70 °C

Како се поврзуваат потисок и дупка:максималниот потисок од 361 kN се применува на најголемата дупка во опсегот од 29,4 MPa. Помала дупка произведува пропорционално помала сила при ист притисок - дупка од 50 mm на 29,4 MPa дава приближно 57,7 kN, отвор од 63 mm околу 91,6 kN и отвор од 80 mm околу 147,8 kN. Секогаш специфицирајте ја дупката заедно со притисокот на системот, бидејќи потисокот што му треба на вашата машина е тој што одлучува за дупката, а не обратно.

03 / ДЕТАЛИ ЗА ПРОИЗВОДОТ

Детали за производот

Фотографии и референтни погледи на цилиндерот за стрела што го произведуваме за мини багери.

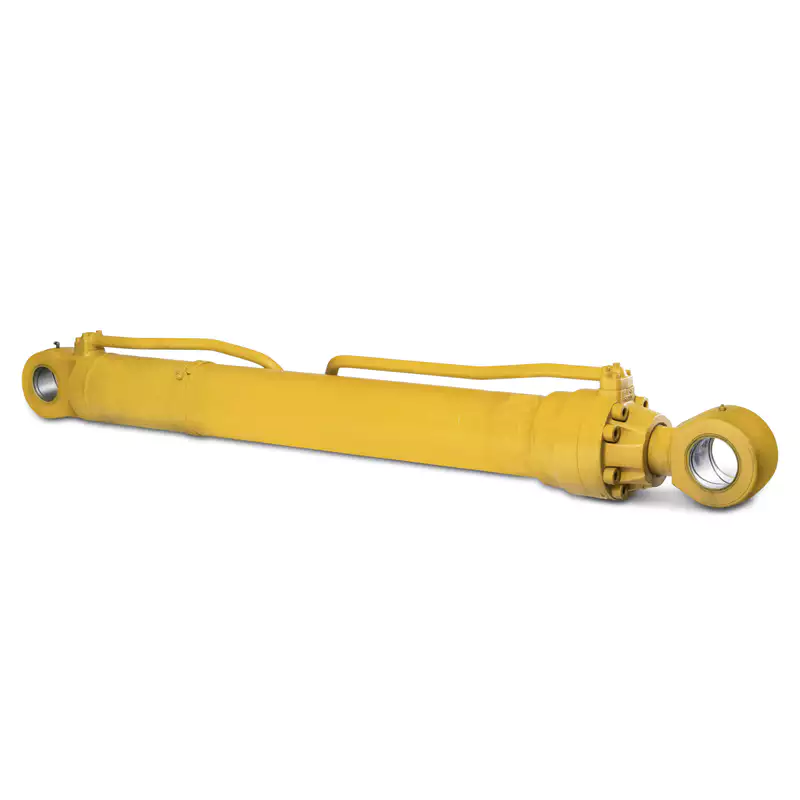

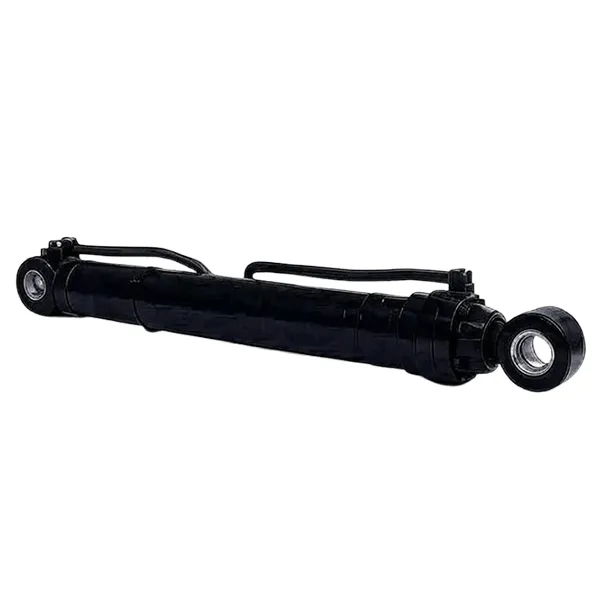

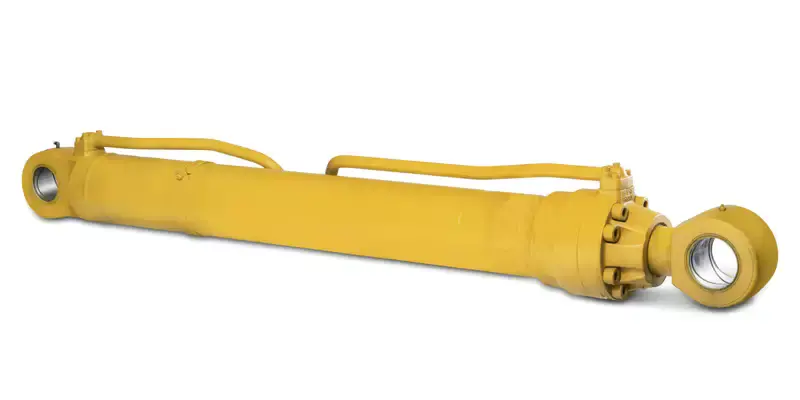

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Хидрауличен цилиндар за мини багер - буре, прачка и монтажни краеви.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Буре од ковано легиран челик со прецизна дупка за заземјување.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Димензии и референца за монтирање — потврдете ја вашата машина пред да нарачате.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Површина на прачка и распоред на двојно запечатување.
04 / ГРАДЕЖНИШТВО

Карактеристики на производот и конструкција

Ковано буре и мелена дупка

Бурето е ковано од материјал од легура со висока цврстина наместо обработено од цевководи, што дава порамномерна структура на зрната и подобра отпорност на замор на навојните и заварените краеви. Тогаш дупката е прецизно заземјена, така што заптивката на клипот работи против конзистентна завршна површина; таа завршница е она што го одржува низок коефициентот на внатрешно триење - околу 30% понизок од незаземјениот отвор во нашето споредбено тестирање - и затоа стрелата сè уште може да се инчи прецизно кога машината работи во тесен простор каде што се важни сантиметри.

Двојно запечатување за правливи места

Секој цилиндар користи вградена двојна заптивна структура со увезена гума отпорна на абење. Внатрешната заптивка одржува хидрауличен притисок, додека надворешниот бришач ги држи правта и влагата подалеку од заптивната усна, што е аранжманот што е важен при работата на локацијата: единствена заптивка што е дозволено да работи контаминирана е она што го произведува бавниот плач што на крајот станува истекување. Во употреба, оваа конструкција го продолжува животниот век на цилиндарот за повеќе од 40% во споредба со распоредот со едно заптивка и го намалува колку често машината треба да излегува од работа заради одржување.

Направено според геометријата на вашата машина

Дупката, шипката, ударот, центрите за монтирање и позициите на пристаништето се произведуваат за цртање. За цилиндар за замена, ова е критичниот дел - центрите за монтирање и дијаметрите на пиновите треба точно да одговараат на стрелата и рамката на машината, затоа испратете го оригиналниот цртеж, моделот на машината или измерените димензии на неуспешниот цилиндар и ние ќе го усогласиме интерфејсот пред да го цитираме. Различни конфигурации за удар и притисок се достапни низ целиот опсег за да одговараат на општинските, уредувачките и земјоделските должности.

05 / КОМПАТИБИЛНОСТ

Компатибилност на машината

Овој цилиндар за стрела е испорачан за мини багери од класата од приближно 1 до 8 тони, каде што дијаметрите на отворите во опсегот 50-125 mm се стандардни. Се поставува и како оригинална опрема и како замена на машини од следниве брендови, меѓу другото:

  • Кубота
  • Јанмар
  • Такеучи
  • Бобкет
  • Гасеница
  • Комацу
  • Хитачи
  • Volvo
  • JCB
  • Доосан
  • Сани
  • XCMG

Ве молиме имајте предвид:Имињата на брендовите се наведени само за да се наведат класите на машини на кои вообичаено се поставува овој цилиндар. Raydafon е независен производител и не е поврзан, овластен од или добавувач на оригинална опрема на овие брендови. Секогаш потврдувајте го цртежот за монтирање на вашиот специфичен модел пред да нарачате.

Не сте сигурни кој отвор и удар му треба на вашата машина? Испратете го моделот на багерот, отворот на постоечкиот цилиндар и дијаметарот на шипката, неговата должина од игла до игла и притисокот на системот, и ние ќе ја потврдиме конфигурацијата.

06 / АПЛИКАЦИИ

Апликации

Мини багерите се купуваат затоа што се вклопуваат таму каде што машините со целосна големина не можат, а токму тука е најважна контролата на цилиндерот на стрелата.

Општинско одржување на патиштата

Поставување на цевководи и поправки на капакот на шахтите во тесните улици, каде што стрелата треба да се стави во положба наместо да се замавнува. Точната контрола на мала брзина го намалува ризикот од удари со закопани сервиси или завршени површини.

Мелиорација и садење овоштарници

Расчистување на старите трупци и подготовка на нови парцели, со подигната и спуштена стрела околу стоечките дрвја. Контролираното движење го избегнува оштетувањето на овошките што мора да останат на место.

Градежни и уривачки работи

Уривањето ниски ѕидови и подигнувањето на лесни градежни материјали, каде што стабилната излезна моќност под променливо оптоварување ја одржува работата предвидлива за операторот и безбедна за секој што работи во близина.

Заштеда на вода во обработливо земјиште

Сечење на дренажни ровови на контролирана длабочина и ширина, што може да се повтори само ако цилиндерот на бравата ја држи положбата под оптоварување наместо да лебди додека корпата наидува на отпор.

Уредување и изградба на градина

Класирање, ровови и поместување на почвата во затворени станбени парцели, каде што компактна машина со прецизна контрола на стрелата остава почист финиш и помалку рачно средување.

Замена и поправка

Директна замена на цилиндар со белег, свиткан или истечен на постоечка машина, произведен според оригиналниот цртеж или измерениот примерок за да се постават игличките и портите.

07 / ЗОШТО RAYDAFON

Предности на производот

  • Фабричко-директно снабдувањеЦилиндерот е фалсификуван, обработен, склопен и тестиран во сопствената фабрика на Raydafon, така што нема трговска маржа помеѓу вас и производството, а цртежите плус резервните заптивки остануваат достапни за животниот век на машината.
  • Пониско внатрешно триењеПрецизниот отвор за заземјување и соодветното растојание на заптивката на клипот го намалуваат внатрешното триење, што се покажува како помазна контрола на ниските брзини и помалку топлина генерирана во хидрауличкото масло при долги смени.
  • Запечатување изградено за услови на локацијатаДвојното запечатување со надворешен бришач е специфицирано за прашина и влага наместо за чиста работилница, што го продолжува работниот век за повеќе од 40% и го намалува непланираното застој.
  • Опсег на удари и притисоциКонфигурацијата на отворот, шипката, ударот и притисокот може да се усогласат со машината наместо да се присилува најблиската големина на каталогот, што е важно кога се заменува цилиндар на укинат модел.
  • Антикорозивна површинска обработкаНадворешноста на шипката и бурето се обработени против корозија, така што цилиндерот преживува дожд, кал и миење без површинските дупчиња што ги уништуваат заптивките.
  • Замена врз основа на цртежИспратете го оригиналниот цртеж, моделот на машината или измерените димензии и замената се произведува на тој интерфејс, така што пиновите, портите и центрите за монтирање се вклопуваат без измени на локацијата.

Потисокот, векот на заптивката и сервисниот интервал зависат од избраната дупка, притисокот на системот, работниот циклус и колку добро е филтрирано хидрауличкото масло на машината. Дајте ни го моделот на багерот и работниот притисок, и ние ќе ги потврдиме отворот и ударот во однос на товарот што всушност ќе го носи цилиндерот.

08 / ЧПП ЗА КУПУВАЧОТ

Најчесто поставувани прашања за купувачите

  • Каков отвор, удар и притисок покрива овој цилиндар за мини стрела за багер?Дијаметар на отвори од 50 mm до 125 mm, дијаметар на шипки од 25 mm до 75 mm, удар до 1000 mm и максимален притисок од 29,4 MPa. Максималниот потисок е 361 kN на најголемата дупка; помалите отвори произведуваат пропорционално помала сила при ист притисок, така што отворот треба да биде избран од потисокот што му треба на вашата машина.
  • Можете ли да направите замена за мојот специфичен модел на багер?Да. Испратете го моделот на машината, оригиналниот цртеж или измерената дупка, дијаметарот на шипката, ударот, должината од иглата до иглата и деталите за монтирање на дефектниот цилиндар. Го потврдуваме интерфејсот и го произведуваме цилиндерот за да одговара, со што се избегнуваат проблемите со монтирањето што произлегуваат од користењето на генеричка големина.
  • Која е разликата помеѓу максималниот потисок и притисокот?Притисок е хидрауличниот притисок за кој е оценет цилиндерот, во овој случај 29,4 MPa. Потисок е силата што притисокот ја создава на површината на клипот, поради што се менува со дијаметарот на отворот - 361 kN при дупка од 125 mm, но само околу 57,7 kN при дупка од 50 mm при истиот притисок.
  • Во кој температурен опсег може да работи цилиндерот?Стандардниот работен опсег е од -20 °C до +70 °C. За машини кои работат надвор од тој опсег или со хидраулично масло што работи потопло, кажете ни ја континуираната температура на маслото и ние ќе ги потврдиме материјалот за заптивка и спецификацијата што му одговараат.
  • Како е заштитен цилиндерот од прашина и вода?Користи двојна заптивна структура со увезена гума отпорна на абење и надворешен бришач, така што заптивната усна е заштитена од прашина и влага. Тој аранжман е наведен за условите на локацијата, а не за чистата средина и е она што го продолжува работниот век за повеќе од 40%.
  • Кои информации треба да ги наведете и дали може да се набават резервни пломби?Модел на машината, дијаметар на отворот и шипката, удар, работен притисок, тип и количина на монтирање - колку повеќе од овие испраќате, толку побрзо го потврдуваме дизајнот. Комплетите за заптивки и компонентите за замена се достапни посебно, така што машината може да се врати во употреба по дефект на заптивката без да се замени целиот цилиндар. Цитирањето е нормално во рок од 24 часа.
09 / ПОВРЗАНИ

Поврзани производи и понатамошно читање

Побарајте понуда за цилиндри за цилиндри за мини багер

Испратете го моделот на багерот, дијаметарот на отворот и прачката, ударот, работен притисок, типот и количината на монтирање — или оригиналниот цртеж. Ја потврдуваме конфигурацијата на вашата машина и одговараме со цена и време на испорака во рок од 24 часа.

Испрати барање сега

* Максималниот потисок од 361 kN се применува на најголемата дупка во опсегот од 29,4 MPa. Ве молиме потврдете ги димензиите на отворот, ударот и монтирањето на вашата машина пред да нарачате. Имињата на брендовите се користат само за да се наведат класите на машините и не имплицираат никаква поврзаност.
