Како оперативниот притисок влијае на дизајнот на хидрауличниот цилиндар?

Рејдафон Technology Group Co., Limitedима поминато две децении во рафинирање на односот помеѓу притисокот и перформансите на цилиндрите. Работниот притисок не е само бројка на листот со спецификации - тој е примарна сила што го диктира изборот на материјалот, дебелината на ѕидот, архитектурата на заптивките, па дури и обработката на површината на шипката. Кога хидрауличниот цилиндар се соочува со поголем притисок, секоја компонента мора да се презамисли за да ја содржи таа сила безбедно и ефикасно. Нашите инженери често велат дека притисокот ја дефинира личноста на хидрауличниот цилиндар: системите со низок притисок даваат приоритет на трошоците, додека дизајните со висок притисок бараат металуршка експертиза и толеранции на ниво на микрони.

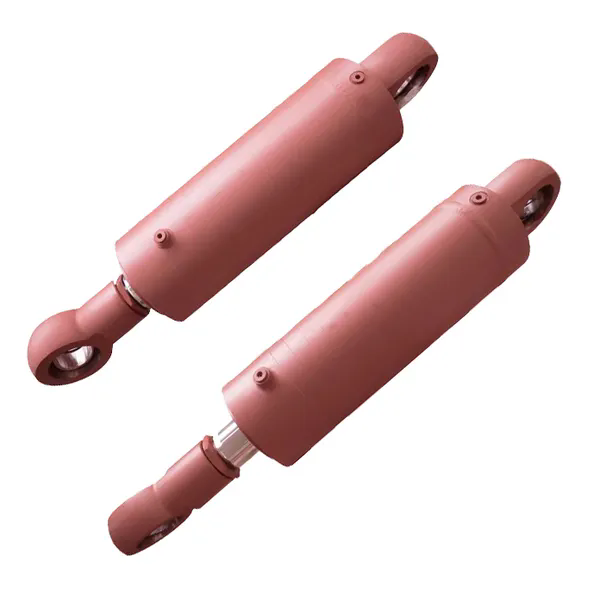

Практично, прашањето „Како работниот притисок влијае на дизајнот на хидрауличниот цилиндар?“ е одговорено со испитување на распределбата на стресот, животниот век на замор и динамиката на течности. На пример, за цилиндар со јачина од 250 бари потребна е буре со значително поголема јачина на излив во споредба со верзијата од 100 бари. Нашата фабрика воРејдафон користи анализа на конечни елементи за мапирање на жешките точки на стрес. Во оваа статија ќе ги разгледаме точните параметри, табелите за материјали и инженерската логика што го поврзуваат работен притисок со робустенхидрауличен цилиндардизајн. Исто така, ќе споделиме списоци од реалниот свет за тоа како нашиот тим ги приспособува цилиндрите за рударски, офшор и мобилни апликации.

Зошто оперативниот притисок го диктира изборот на материјал за хидрауличен цилиндар?

Материјалот на хидрауличниот цилиндар е првата линија на одбрана против огромните сили што ги создава течноста под притисок. Кога работниот притисок се зголемува, напрегањето на цевката на цилиндерот (напрегање на обрачот) и на крајните капачиња расте линеарно. За цилиндар со внатрешен дијаметар од 100 mm, подигањето на притисокот од 160 бари на 320 бари ја удвојува силата во обидот да се пукне цевката. Затоа, нашата фабрика добива само висококвалитетни челици како E355 или 27SiMn за серии со среден притисок, додека за екстремни притисоци (над 400 бари) се префрламе на легури на хром-молибден, како што се 4140 или 4340, термички обработени за да се постигне јачина на отстапување над 750 MPa.

Клучни својства на материјалот под влијание на притисокот

• Јачина на истегнување:Минималната јачина на попуштање мора да го надмине стресот предизвикан од максималниот работен притисок, земајќи го предвид безбедносниот фактор (обично 2,5:1 до 4:1).
• Заварливост:На челиците со висока цврстина често им е потребно претходно загревање и третман по заварувањето за да се спречи пукање - критично за задржување на притисокот.
• Цврстина:За притисоци над 300 bar, внатрешната површина може да бара индукциско стврднување за да се спротивстави на микро-заварувањето од загадувачи.
• Издржливост на замор:Циклусите на притисок предизвикуваат прогресивно оштетување; материјалите со структура на фино зрно (како оние што ги користи Raydafon Technology Group Co., Limited) се спротивставуваат на иницирање на пукнатини.

Нашиот дизајнерски тим ја користи табелата подолу како брза референца за време на почетната фаза на понуда. Покажува како работниот притисок ја поместува степенот на материјалот за типичен хидрауличен цилиндар од 80 mm.

Надвор од цевката, материјалот на клипната шипка исто така еволуира. За хидрауличен цилиндар под висок притисок, нашата фабрика користи индукциски стврднат 1045 или нерѓосувачки челик 17-4PH за да се спротивстави на бодувањето при зголемен стрес на шипката. Во 2024 година, Raydafon Technology Group Co., Limited воведе комерцијален микролегиран челик за цилиндри кои работат континуирано на 350 бари во мобилни апликации. Оваа промена го зголеми животниот век на замор за 40% додека ја одржуваше машинската способност. Сумирајќи, прашањето "зошто материјално?" директно се одговара со притисок: за поголем притисок се потребни посилни, поцврсти и поотпорни на замор легури. Без соодветниот материјал, цилиндерот или би попуштил или катастрофално ќе пукне.

Како да се пресмета дебелината на ѕидот врз основа на работен притисок?

Пресметката на дебелината на ѕидот е основен чекор во дизајнот на хидрауличниот цилиндар, директно управуван од работниот притисок. Класичната формула што се користи во нашиот инженерски оддел се заснова на равенката Lame за цилиндри со дебели ѕидови. Сепак, за практичен дизајн, ние користиме поедноставена верзија:t = (P × D) / (2 × σ_дозволи)каде што P е притисок, D е дијаметар на отворот, а σ_allow е дозволеното напрегање на материјалот (јачина на отстапување / безбедносен фактор). Но, ова е само почетна точка.

Во Raydafon Technology Group Co., Limited, ние секогаш применуваме дополнителни динамички фактори бидејќи притисокот ретко е статичен. Ударните притисоци (брзи на притисок) може да бидат 1,5 пати повеќе од номиналниот работен притисок. Затоа, нашите дизајни на хидраулични цилиндри вклучуваат:

• Минимални пресметки на ѕидот врз основа на врвен притисок, а не номинален.На пример, систем кој работи на 250 бари со шила до 400 бари нè принудува да дизајнираме за 400 бари, а потоа да ја намалиме стапката за цикличниот животен век.
• Зголемување на надворешниот дијаметар:Стандардните големини често имаат дискретни OD чекори. Нашата фабрика ја избира следната поголема стандардна цевка ако пресметаниот ѕид надминува 90% од стандардната големина, обезбедувајќи безбедносна маржа.
• Дебелина на крајната капа:Притисокот делува и на капачињата; ние користиме FEA за да ги одредиме моделите на завртки и дебелината на капачето, често 20-30% подебели од цевката за висок притисок
•


Чекор-по-чекор пристап во нашата фабрика

Како што можете да видите, работниот притисок предизвикува синџир на пресметки кои вклучуваат динамичко оптоварување, производствена толеранција, па дури и нарушување на термичката обработка. Нашата фабрика неодамна испорача серија нахидраулични цилиндриза преса од 500 бари; дебелината на ѕидот надмина 35 mm за отвор од 160 mm, користејќи фалсификувани 4340. Во тој случај, секој милиметар беше оправдан со Lame анализа и потврден со ултразвучно тестирање. Заклучок: повисокиот притисок принудува подебели ѕидови, но интелигентниот дизајн ја зема предвид и тежината и оптимизацијата на трошоците. Raydafon Technology Group Co.,Limited постојано ги балансира овие фактори за да произведе компактни, но издржливи цилиндри.

Кои технологии за заптивки се потребни за висок работен притисок?

Заптивките се најделикатните, но сепак критични компоненти кога притисокот се зголемува. Хидрауличниот цилиндар се потпира на заптивките за да содржи течност без истекување, дури и при екстремен притисок и температура. При низок притисок (под 100 бари), може да бидат доволни едноставни нитрилни О-прстени со резервни копии. Но, како што се зголемува работниот притисок, истиснувањето станува примарна закана. Материјалот за заптивка мора да биде доволно тврд за да се спротивстави на истиснување на јазот, но сепак доволно флексибилен за да одржува контакт. Нашите инженери во Raydafon Technology Group Co., Limited користат полиуретан (PU) и соединенија базирани на тефлонски притисоци над 250 бари.

Критериуми за избор на заптивки под притисок

• Контрола на јазот на истиснување:Поголем притисок отвора микроскопски празнини помеѓу металните делови. За хидрауличен цилиндар од 400 бари, одредуваме прстени против истиснување (резервни прстени) направени од PEEK или бронза.
• Триење и абење:Високиот притисок ја зголемува енергијата на заптивките; На клипните заптивки се нанесуваат специјални облоги со ниско триење како тефлонски бронза за да се избегне лизгање.
• Зголемување на температурата:Притисокот предизвикува топлина; нашата фабрика избира заптивки оценети за континуирано работење на 120°C, користејќи HNBR или FKM ако температурата на маслото е висока.
• У-чаша наспроти заптивка на клипот:За притисоци над 300 бари, ние често користиме комбинација од U-чаша со енергија под притисок и прстен за абење за водење на клипот.

Во табелата подолу, ги сумираме типичните аранжмани за заптивки што ги користи нашиот дизајнерски тим, директно во корелација со опсегот на работниот притисок:

Дополнително, финишот на површината станува клучен при висок притисок. Нашата фабрика бара завршница на прачка од 0,2 µm Ra за пломбите да преживеат на 400 бари. Ние исто така применуваме хромирање или нитридирање за да го намалиме триењето. За еден неодамнешен проект во Raydafon Technology Group Co., Limited, развивме аранжман за тандемски заптивки за хидрауличен цилиндар од 500 бари што се користи во затегнувачите на море; вклучуваше четири резервни прстени и жлеб за ослободување на притисокот. Без овој посветен пристап, заптивката би се истиснувала за неколку секунди. Значи, работниот притисок директно го диктира не само материјалот, туку и целата архитектура на системот за заптивање, обезбедувајќи перформанси без протекување во текот на милиони циклуси.

Резиме: Притисок како главна променлива во дизајнот на хидрауличните цилиндри

Работниот притисок е единствениот највлијателен фактор во дизајнот на хидрауличните цилиндри. Од изборот на легирани челици со висока цврстина до прецизното пресметување на дебелината на ѕидот со помош на теоријата Lame, и од изборот на повеќекомпонентни тефлонски заптивки до анализата на замор на крајните капачиња - секоја одлука произлегува од прашањето "колку бари?". Во Raydafon Technology Group Co., Limited, имаме конструирано цилиндри за притисоци кои се движат од 50 бари до 700 бари, и секој проект потврдува дека игнорирањето на ефектите од притисокот води до неуспех. Со почитување на притисокот преку робусни материјали, интелигентно димензионирање на ѕидот и напредно запечатување, ние испорачуваме хидраулични цилиндри кои се и безбедни и ефикасни. Нашата фабрика ги интегрира податоците за притисокот во секој CAD модел и секоја проверка на квалитетот, осигурувајќи дека финалниот производ ги издржува реалните услови. Во Raydafon Technology Group Co., Limited, секој хидрауличен цилиндар што го инженеруваме ја раскажува приказната за совладаниот притисок. Без разлика дали ви треба тежок цилиндар за рударство или компактна единица за индустриска автоматизација, нашиот тим е подготвен да ве поддржи со 20 години увид.Контактирајте ја нашата фабрика денес.
