Duplex Worms Gear

Спецификација на производот

Дуплекс или двојна оловна опрема за црви има црв со крила дизајнирани со малку различни модули и количници на дијаметар, создавајќи различни агли на водовите на секој профил на заб. Ова резултира со постепено зголемување на дебелината на забот по должината на црвот и стеснување на празнините на конецот, овозможувајќи прецизна контрола на повратниот удар.

На тркалото за црви, различните модули произведуваат уникатни коефициенти на модификација на додатокот и дијаметри на тркалачкиот круг на секое крило, формирајќи различни предни и задни профили. Сепак, дебелината на забите и празнините остануваат конзистентни околу обемот на тркалото.

Повратниот удар се приспособува со аксијално поместување на црвот за да се усогласи соодветната дебелина на забот со тркалото, постигнувајќи го саканото ниво на повратен удар (види слика 1). Овој метод овозможува лесно, прецизно подесување на повратниот удар за време на инсталацијата и континуирано прилагодување на истрошените запчаници без да влијае на контактот со забите или мрежата.

Алтернативните методи за приспособување на повратниот удар вклучуваат: менување на централното растојание со користење на ексцентричен центар за вратилото и тркалото на црви; аксијално поместување на заострениот црв (сл. 2а); разделување на црвот на два дела кои можат да се ротираат или поместуваат еден во однос на друг (Систем Ott, сл. 2б); или делење на тркалото на два прилагодливи дискови (сл. 2в).

Собрание Внимание Забелешка

Нашиот Raydafon Duplex Worms Gear има различни модули за заби на левата и десната страна, така што запчаниците за црви мора да бидат прецизно порамнети за време на инсталацијата. Еве неколку клучни чекори што треба да ги запомните:

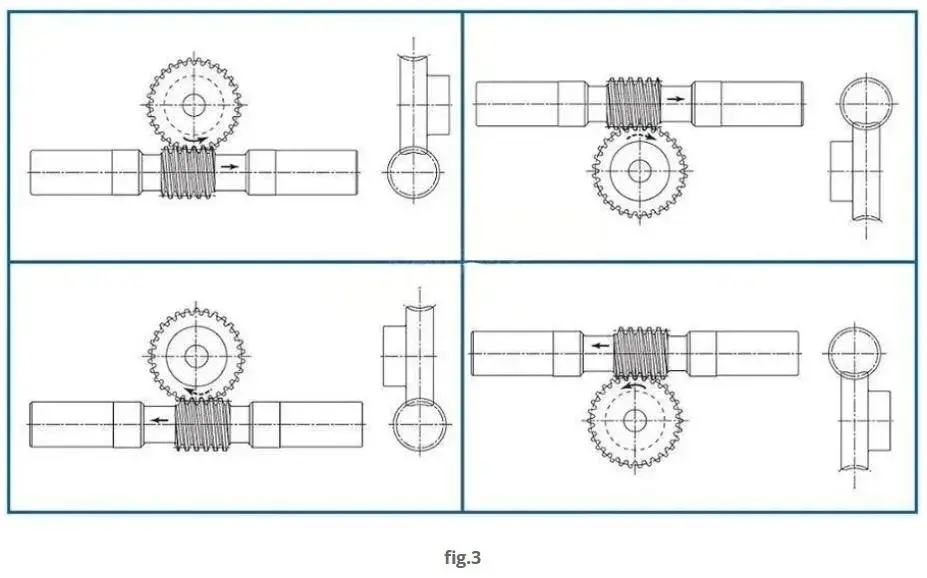

Пред инсталацијата, проверете ја ознаката за насока на склопување. Секоја двојна опрема за црви и запчаник за црви има стрелка на неа, што е инсталациониот „компас“. При инсталирање, од предната страна, мора да се осигурате дека стрелките на запчаникот за црви и запчаникот се насочени во иста насока (види слика 3). Ако насоката на стрелката е обратна или погрешно усогласена, централното растојание на запчаникот за црви ќе биде преголемо и нема да одговара. Дури и да е едвај монтиран, ќе има проблеми со мрежењето на запчаникот и нема да помине долго време за да се чукнат или заглават забите, што ќе ги одложи работите!

Потврдување на референтната позиција

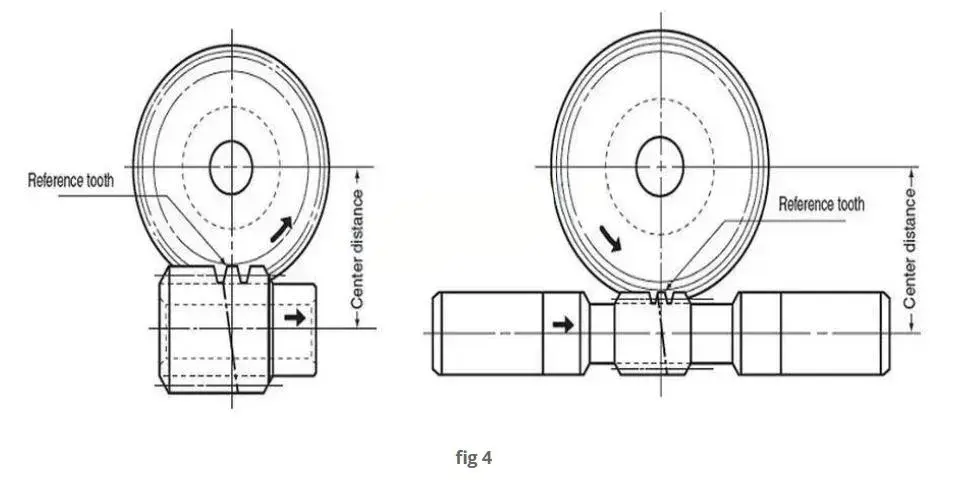

В-жлеб (60°, длабок 0,3 mm) на периферијата на врвот на забот со дуплекс црви го означува референтниот заб. Комплетот за брзини постигнува речиси нула повратен удар (±0,045) кога овој референтен заб се усогласува со центарот на ротација на црвото тркало на одреденото централно растојание „a“ (види слика 4).

Карактеристики на производот

Raydafon, долгогодишен производител во областа на механичкиот пренос во Кина, долго време е доверлив добавувач на многу производители на машини, обезбедувајќи им на клиентите висококвалитетни двојни запчаници со црви по пристапни цени со извонредната изработка на сопствените фабрички мајстори. Нашите производи се дизајнирани за сложени работни услови, а трите основни предности ја прават работата на опремата побезгрижна.

Дизајн со двоен модул, поефикасна трансмисија: дуплексните запчаници на Raydafon користат различни модули на левата и десната површина на забот, исто како и инсталирањето на „двоен мотор“ на опремата. Запчаниците со црви од легура на бакар со висока цврстина се совпаѓаат со прецизни црви од ковано легиран челик. По осум рачно брусење, залакот е затегнат и не се лизга, а ефикасноста на менувачот е 20% повисока од онаа на обичните запчаници со црви. Фабрика за текстилни машини во Жеџијанг објави дека по заменувањето на нашите двојни црви запчаници, потрошувачката на енергија на опремата е многу намалена.

Двостепена трансмисија, висок вртежен момент и низок шум: уникатната структура на менувачот во две фази го удвојува вртежниот момент на двојните запчаници со црви, додека ја одржува бучавата при работа уште помала. Без разлика дали се работи за прецизно дотерување на тешките машински алати или континуирано работење на голема опрема за пренос, лесно може да се ракува. Фабрика за преработка на храна во Гуангдонг рече дека опремата користела многу бучава при трчање, но по промената на нашите производи, работилницата е многу потивка.
