Планетарен менувач за погон на Auger од серијата PGA за мешалка за напојување
  • Планетарен менувач за погон на Auger од серијата PGA за мешалка за напојувањеПланетарен менувач за погон на Auger од серијата PGA за мешалка за напојување
  • Планетарен менувач за погон на Auger од серијата PGA за мешалка за напојувањеПланетарен менувач за погон на Auger од серијата PGA за мешалка за напојување

Планетарен менувач за погон на Auger од серијата PGA за мешалка за напојување

Планетарните менувачи со погонски шнекери од серијата PGA се изградени за TMR мешалки за храна и диететски хранилки управувани од трактор PTO со 540 вртежи во минута. Континуираниот вртежен момент се движи од 3.810 N·m (PGA-502) до 42.000 N·m (PGA-4203/4204), со сооднос од 11,1:1 до 662,8:1 и стандардни 1"3/8 Z6 или 1"3/4 Z20 влезни сп линии. Запчаниците и шахтите се легиран челик со висока цврстина, гас карбуризиран до околу HRC58 тврдост на површината на забот; Едноделното куќиште од леано железо користи двојно запечатување со IP65 за прашина, кашеста маса и миење. Произведено од Raydafon во сопствената работилница ISO 9001 во Нингбо, Кина, за производители на миксери OEM и како замена за фарми и дилери. Прилагодени соодноси, излезни прирабници и монтажни лица направени за цртеж. Испратете го вашиот модел на миксер или цртеж за потврден избор и понуда во рок од 24 часа.

Планетарен менувач за погон на Auger од серијата PGA за мешалка за напојување

Планетарен редуктор со PTO управуван од 540 вртежи во минута за TMR мешалки и диететски фидери, кој обезбедува континуиран вртежен момент од 3,810–42,000 N·m со сооднос од 11,1:1 до 662,8:1. Куќиште од леано железо, запчаник од карбуризиран легиран челик, двојно запечатување и заштита IP65 за секојдневна работа во прашина, кал и миење.

  • 3.810-42.000Континуиран вртежен момент (N·m)
  • 11,1:1–662,8:1Достапни соодноси
  • 540 вртежи во минутаНоминална брзина на влез
  • IP65Заштита од прав и вода

Планетарен менувач за погон на Auger од серијата PGA за мешалки за напојување и вагони TMR

Серијата PGA е погонска единица со шнека која се наоѓа помеѓу PTO на тракторот и завртката за мешање на миксер за напојување. Влезот од 540 вртежи во минута од тракторот се намалува преку планетарната етапа до малата ротација со висок вртежен момент што му е потребна на шнекерот за подигање и превиткување силажа, сено и концентрирање без застој. Бидејќи патеката за оптоварување е поделена на неколку запчаници на планетата, погонот останува доволно компактен за да се заврти на предната или страничната плоча на миксер, додека сепак произведува континуиран вртежен момент од 3.810 N·m кај најмалиот модел до 42.000 N·m кај најголемиот модел.

Raydafon ја гради PGA серијата во сопствената работилница во Нингбо, Кина, според системот за квалитет ISO 9001, и ја доставува до производителите на миксери и диететски фидери како OEM единица, како и до дилерите како менувач за замена. Ако вашата машина е управувана од PTO, спарете ја со aPTO вратило за мешалки за храна; ако вашиот миксер користи закосена фаза наместо планетарна, споредете јаменувач на миксер за хранаопсег на истата локација.

Што е планетарен менувач со погон на шнег и како функционира?

Планетарниот менувач со погон на шнекло е коаксијален редуктор во кој запчаник за сончање придвижува неколку планетски запчаници кои се вртат внатре во прстенест запчаник додека се носат од носител на планети. Затоа, вртежниот момент се пренесува преку повеќе забни контакти одеднаш наместо еден пар, поради што една планетарна единица може да носи големо оптоварување на миксер во кратко, тркалезно куќиште и зошто се спротивставува на ударот што се јавува кога ќе се вклучи полн шнек во замрзната или набиена храна.

Во мешалка за напојување редоследот е директен: трактор PTO на 540 вртежи во минута, планетарно намалување на приближно 5-50 вртежи во минута кај оската на шнекерот и множење на вртежниот момент што му дозволува на релативно мал трактор да заврти голема завртка за мешање. Тоа е, исто така, причината зошто серијата PGA ја избираат фармите кои работат со мали трактори - менувачот, а не тракторот, обезбедува дополнителна сила на вртење. Истиот принцип се однесува на хранилките на растенијата за силажа и биогас, каде што континуираната ротација со мала брзина е повеќе важна од максималната брзина.

Технички спецификации и опсег на модели

Сите модели се оценети со влезна брзина од 540 вртежи во минута. Скролувајте ја табелата настрана за да ја видите секоја колона.

Модел Континуиран вртежен момент (N·m) Максимален вртежен момент (N·m) Сооднос i Влезна осовина
Едностепени и двостепени модели
PGA-502 3.810 7.620 12.36-15.51 1"3/8 Z6
PGA-1002/3 8.500 17.000 16,8-30,6 1"3/4 Z20
PGA-1202 11.600 23.200 11.1-19.4 1"3/4 Z20
PGA-1602/3 15.700 31.400 13,4-47,5 1"3/4 Z20
PGA-1702/3 15.700 31.400 13,4-47,5 1"3/4 Z20
PGA-2102/3 21.000 47.000 12.1-62.1 1"3/4 Z20
PGA-2502 23.780 48.000 13,6-23,6 1"3/4 Z20
PGA-3003/4 30.760 61.520 25,7-84,4 1"3/4 Z20
PGA-4203 42.000 142.000 27,8-91,4 1"3/4 Z20
Модели со висок сооднос за големи вертикални мешалки и фидери за биогас
PGA-1603 15.700 31.400 24.4-116.9 1"3/4 Z20
PGA-1703 15.700 31.400 24.4-116.9 1"3/4 Z20
PGA-2103 21.000 47.000 31,8-126,5 1"3/4 Z20
PGA-2503 23.780 48.000 35,7-142,2 1"3/4 Z20
PGA-3004 30.760 61.520 97,4-612,3 1"3/4 Z20
PGA-4204 42.000 142.000 105,4-662,8 1"3/4 Z20
  • Максималниот вртежен момент е интермитентен врв што менувачот го прифаќа при стартување на наполнет шнек; континуиран вртежен момент е вредноста за непречено мешање.
  • Прикажаните опции за влезното вратило се стандардните 1"3/8 Z6 и 1"3/4 Z20 PTO профили. Други шилки, големини на отвори и димензии на излезната прирабница може да се обработат на вашиот цртеж.
  • Соодносите надвор од опсегот наведен за дадена рамка понекогаш може да се достигнат со комбинирање на фази - испратете ја потребната излезна брзина и ние ќе потврдиме.

Како да го изберете вистинскиот PGA модел за вашиот миксер

  1. Поврзете ја рамката со моќноста на тракторот и големината на шнеката.Малите мешалки од 40–80 КС обично работат со PGA-502 или PGA-1002/3; TMR вагоните од среден опсег 80–150 КС обично користат PGA-1602/3 до PGA-2502; големите вертикални мешалки и доводниците за биогас се движат до PGA-3004 или PGA-4204.
  2. Проверете го континуираниот вртежен момент против вашата должност.Споредете го потребниот вртежен момент на миксер со континуираната бројка во табелата, а не со врвната бројка. Врвната вредност е простор за стартување, а не работен рејтинг.
  3. Потврдете ја влезната осовина.Повеќето трактори во Европа и Северна Америка користат 1"3/8 Z6 на 540 вртежи во минута, додека поголемите машини користат 1"3/4 Z20. Погрешниот сплајн е најчестата грешка при нарачката што ја гледаме.
  4. Проверете ја монтажата и нивото на маслото.Потврдете ја шаблонот на завртките, излезната прирабница и положбата на полнењето масло на рамката на миксер, така што единицата седи под аголот наведен во упатството.
  5. Планирајте го интервалот за одржување.Користете ја класата на масло и интервалот за промена во прирачникот; можеме да доставиме писмен распоред за одржување со пратката ако на вашиот сервисен тим му треба таков за евиденција за гаранцијата.

Не сте сигурни која рамка одговара? Испратете го брендот на миксер, дијаметарот на шнеката, коњските сили на тракторот и потребната брзина на шнеката - нашите инженери ќе ги потврдат моделот и односот пред да нарачате.

Детали за производот

Двете фотографии подолу се единицата од серијата PGA што ја произведуваме: склопениот менувач со неговото лиено куќиште и влезот PTO, и цртежот на димензиите што се користи за проверки на монтирање.

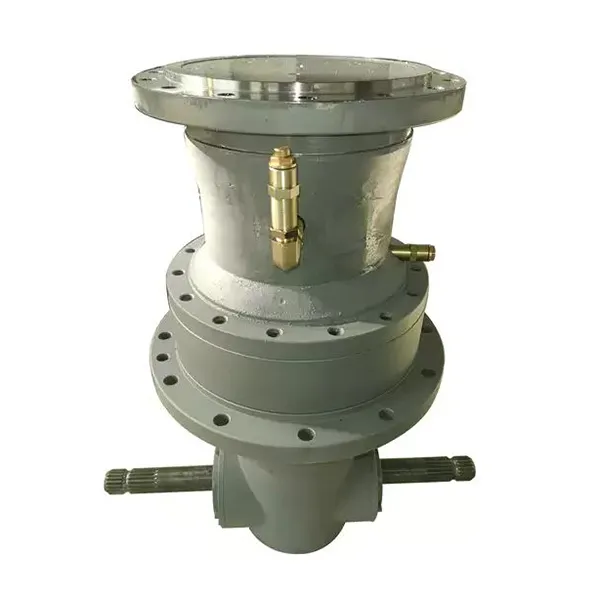

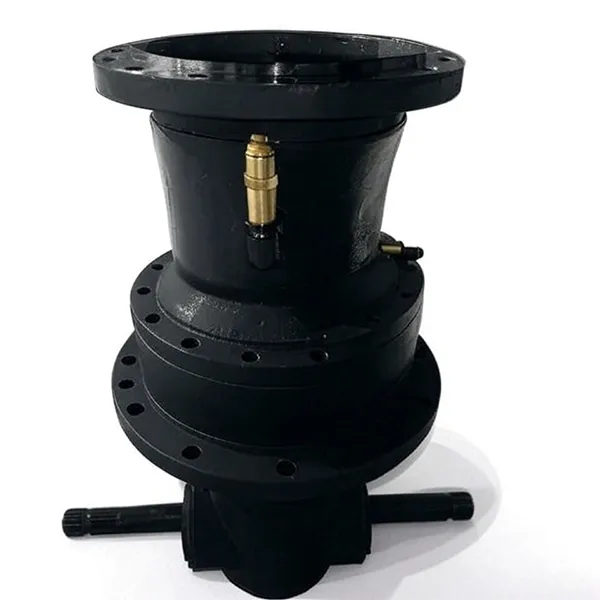

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Планетарниот менувач со погонски шнек од серијата PGA - куќиште од леано железо, фаза на планетарна редукција и влезно вратило на PTO.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Преглед и димензии на монтирање на планетарниот менувач на миксер за храна од серијата PGA.

Материјали, запечатување и квалитет на градба

Запчаници и термичка обработка

Запчаниците и шахтите се обработуваат од легиран челик со висока јачина и карбуризиран гас, а потоа се гасат до тврдост на површината на забот од околу HRC58 додека јадрото останува доволно цврсто за да апсорбира шок. Таа комбинација е она што ѝ дава на серијата PGA отпорност на абење на абразивна силажа и нејзина толеранција на повеќекратно оптоварување стартувања, а тоа е причината поради која истата рамка може да се понуди низ широк опсег на сооднос без да се менува надворешното обвивка.

Домување и запечатување

Куќиштето е едноделно тело од леано железо, кое ги одржува дупките на лежиштата концентрични и ги намалува вибрациите што би ги пренело изработеното куќиште. Двојното запечатување на влезните и излезните краеви го задржува лубрикантот и ја задржува прашината, кашеста маса и водата за миење надвор, давајќи му на единицата ниво на заштита IP65. Брадавиците за маснотии и точката за полнење масло се поставени така што рутинското сервисирање може да се врши со миксерот во неговата работна положба.

Тестирање пред испраќање

Секој менувач се работи и се проверува пред пакувањето: работа без оптоварување за да се потврди непречено вртење и заптивање на маслото, верификација на обратен удар и контактна шема на комплетот на менувачот и конечна проверка на влезната шипка и излезната прирабница. Записите за тестирање може да се прикачат на документите за испорака кога вашиот проект бара документирани докази.

Клучни предности за операторите на миксер за храна

  1. Пониска цена на горивото.Високата ефикасност на преносот значи дека се губи помалку моќност помеѓу PTO и шнекерот, намалувајќи ја потрошувачката на гориво за приближно 30% при споредлива работа на мешање.
  2. Побрз почеток, без претходно загревање.Комплетот за брзини брзо ја достигнува работната состојба, така што на сериите рано наутро и мешавините за полнење не им треба долго загревање.
  3. Стабилно мешање со голема брзина.Комплетот со прецизни запчаници ја одржува брзината на шнекерот стабилна преку сено, силажа и концентрат, така што дажбата се меша рамномерно наместо да се раслојува.
  4. Помазно, подолготрајно возење.Симетричниот планетарен распоред ја балансира силата на пренос, намалувајќи ги оптоварувањата на заглавување и механичкото абење на целата погонска линија.
  5. Автоматско поместување на односот под оптоварување.Уредот се стартува во режим со висок вртежен момент кој ја распаѓа набиената или замрзната храна, а потоа се префрла на побрз режим за остатокот од серијата.
  6. Работи со мали трактори.Засилувањето на вртежниот момент дозволува помал, поевтин трактор да го придвижува истиот шнек, ослободувајќи ги поголемите машини за друга работа на терен.
  7. Подолг век на погонската линија на PTO.Нискиот стартен вртежен момент го намалува ударот на PTO на тракторот и спојката на вратилото, зголемувајќи ги интервалите за замена на спојката за 2-3 пати.
  8. Потивко, постабилно работење.Мрежењето со повеќе заби ги апсорбира вибрациите на преносот, го намалува шумот и ризикот од олабавување на прицврстувачите.
  9. Полесно работење.Автоматското менување ја намалува мануелната интервенција, така што операторот повеќе внимава на дажбата и на машината отколку на менувачот.
  10. Документиран квалитет.ISO 9001 производство, обработено и составено во сопствена фабрика, со резервни делови и техничка поддршка по испораката.

Бројките за заштеда на гориво и сервисен интервал погоре се засноваат на нашиот дизајн на менувачот и типичната должност на миксер за храна; вистинските резултати зависат од тракторот, дажбата и работните услови.

Достапни конфигурации и монтажа

Серијата PGA се испорачува како цврста, компактна планетарна трансмисија која се завртува во три вообичаени распореди на миксер. Кажете ни кој го правите или стартувате, а излезната прирабница, лицето за монтирање и положбата за полнење масло се соодветно поставени.

Миксери монтирани на камион

Погонот со шнекер се зема од PTO мотор на камион или хидрауличен мотор низ менувачот, со куќиштето поставено на предната плоча на миксер.

Самоодни машини

Менувач поставен на подвижната шасија, каде планетарниот распоред со ниски вибрации го штити комплетот на менувачот од удар при патување.

Фиксни и стационарни миксери

Континуирано дежурство на постројки за биогас, центри за храна и стационарни TMR инсталации, каде што може да се планира ладење на масло и пристап до услуги.

Апликации

Серијата PGA ја поттикнува ротацијата на мешалките за храна и системите за хранење на постројки за биогас. Вообичаените инсталации вклучуваат:

  • Вертикални и хоризонтални TMR мешалки за храна и диететски хранилки
  • Шнејки и транспортери со завртки во центрите за добиточна храна и кујните за добиточна храна на фармата
  • Линии за мешање силажа и слама каде што треба да се разбие набиениот материјал
  • Миксери за суровина на постројки за биогас и завртки за дозирање кои работат со континуирана работа
  • Распрскувачи на постелнина и ѓубре користејќи го истиот принцип на погон на шнелот
  • Реконструирање замена на истрошени менувачи на постоечки миксери од други марки

Ако вашата машина не е на оваа листа, опишете ја апликацијата и циклусот на работа. На менувачот што одговара на стационарен доводник на биогас може да му треба различна спецификација на маслото или агол на монтирање за вагон TMR монтиран на камион.

Осврти на клиенти

★★★★★

Роберт МартинезИзведувач на цевководи и опрема за локација, Хјустон, САД

Ги користевме овие планетарни менувачи на работа на цевковод во Заливскиот брег каде што прскањето со сол и постојаните вибрации се нормални. Во текот на шест месеци континуирано работење, единиците останаа стабилни, без мерливи промени во прецизноста на мрежната мрежа. Тие сега го возат нашиот позиционер за заварување, држејќи ја раката стабилна дури и на нерамна плима. За следната фаза на гасоводот тие се на нашата листа на одобрени добавувачи.

★★★★★

Софи ДубоаМенаџер за производство, фабрика за автомобилски делови, Лион, Франција

Две години на нашата линија за печат и прецизноста на позиционирањето сè уште е во рамките на ± 0,02 mm, дури и на тенок алуминиумски лим. Нашиот принос при првото поминување се подобри за околу 15% по префрлувањето на овие единици, а на менувачите не им треба ништо освен планираните промени на маслото.

★★★★★

Марко РосиКупувач за одржување, Текстилни машини, Италија

Бев загрижен за разликата во напонот меѓу Европа и Кина, а нивните инженери подготвија план за адаптација преку ноќ и ми дадоа контролен модул со двоен напон. Дрвената гајба дури го вклучуваше правилното лубрикант и прирачник за одржување на италијански јазик со локален контакт за резервни делови. Интерфејсот за монтирање точно се совпаѓаше со нашата погонска оска на разбојот, без аксијално движење за време на пуштањето во работа.

Најчесто поставувани прашања за купувачите

  • Кој PGA модел одговара на мојот миксер за храна?Поврзете ги коњските сили на тракторот, дијаметарот и потребната брзина на шнеката со колоната за континуиран вртежен момент: мешачите од 40–80 КС обично земаат PGA-502 или PGA-1002/3, вагоните TMR од 80–150 КС земаат PGA-1602/3 до PGA-2502, а големите вертикални мешалки PGA-304 или PGA-4204. Испратете ни ги вашите детали за миксер и ние ќе ги потврдиме моделот и односот.
  • Која е разликата помеѓу континуиран вртежен момент и максималниот вртежен момент?Континуираниот вртежен момент е оценка за непречено мешање; максималниот вртежен момент е интермитентен врв што единицата го прифаќа кога ќе се вклучи наполнет шнек. Димензионирајте го менувачот на континуираната фигура и третирајте го врвот како простор за почеток.
  • Кое PTO влезно вратило ми треба?Стандардните опции се 1"3/8 Z6 за повеќето трактори со 540 вртежи во минута и 1"3/4 Z20 за поголеми машини. Ако вашиот PTO е различен сплајн, отвор или големина, испратете го цртежот и ние ќе го обработиме влезот за да се совпадне.
  • Дали менувачот е заштитен од прашина и вода?Да. Куќиштето од леано железо користи двојно запечатување на влезните и излезните краеви до ниво на заштита IP65, што ги покрива условите за прашина, кашеста маса и миење при секојдневна употреба на фарма.
  • Може ли да нарачам сопствен сооднос, прирабница или завршница на куќиштето?Да. Raydafon ги обработува запчаниците и ги склопува единиците во сопствената фабрика, така што прилагодените соодноси, излезни прирабници, монтажни страни, позиции за полнење масло и завршни бои се произведуваат за цртање за OEM програмите.
  • Што е со времето на носење, резервните делови и гаранцијата?Стандардните рамки се испорачуваат на краток распоред и сопствените единици го следат потврдениот цртеж. Резервните комплети за пренос, заптивките и лежиштата се достапни посебно, а гаранциските услови се наведени во понудата. Испратете ја вашата количина и порта за испорака за цврста цена во рок од 24 часа.

Поврзани производи и понатамошно читање

Raydafon го снабдува целиот погон околу миксер за храна, така што можете да ги нарачате менувачот, вратилото и спојките од една фабрика и еден стандард за проверка:

Побарајте понуда за менувач од серијата PGA

Испратете го моделот или цртежот на миксер, коњски сили на тракторот, потребната брзина на шнеката и порта за испорака. Нашите инженери ги потврдуваат рамката, односот и влезната оска, а потоа одговараат со цврста цена во рок од 24 часа.
