Хидрауличен цилиндар со кран Luffing
  • Хидрауличен цилиндар со кран LuffingХидрауличен цилиндар со кран Luffing
  • Хидрауличен цилиндар со кран LuffingХидрауличен цилиндар со кран Luffing

Хидрауличен цилиндар со кран Luffing

Хидрауличниот цилиндар за луфирање на кран Raydafon е цилиндар за контрола на аголот на бум за мобилни кранови и пристанишни машини. Референтен модел ZXSTC1000S.2.5-00: дупка Φ320, шипка Φ280, удар од 4000 mm, растојание на инсталација од 4750 mm, работен притисок од 32 MPa, динамичен потисок во реално време 3000 kN, единечна тежина од 1522 kg. Телото е ковано со матрици со 7 премини од легиран челик со висока јачина од воздухопловна класа, двојно старее за да се стабилизира цврстината на истегнување над 1250 MPa. Троен прогресивен заптив со композитен прстен од гумен перфлуороетер увезен во Германија и скалесто усна за прашина од 5 μm. Интегриран електро-хидрауличен серво со ±0,03 mm магнетостриктивна повратна позиција за стабилност од 0,08 mm/s со ултра мала брзина. 5000-часовен циклус без одржување. Прилагодена дупка Φ50-500 mm, отпорна на сол и прашина. MOQ 5 единици, 45-60 дена на големо време на водство. Испратете го моделот на кран, барањето за потисок и количината за понуда.
Крејн Luffing · Модел ZXSTC1000S.2.5-00

Прилагоден хидрауличен цилиндар за луфирање на кран за мобилни кранови и пристанишни машини - Директно снабдување од производителот на OEM

Хидрауличниот цилиндар за луфирање на кран го контролира аголот на бум на мобилните кранови. Raydafon го конструира со повеќестепен телескопски дизајн со двојно дејство што се протега на долги растојанија и компактно се повлекува. Каросеријата е ковано со 7 премини од легиран челик со висока јачина од воздухопловна класа и двојно старее за да се стабилизира цврстината на истегнување над 1250 MPa. Тројното прогресивно запечатување и магнетостриктивниот серво-модул се справуваат со барањата за прскање со сол, прашина и прецизност на работните циклуси на пристаништето и енергијата од ветер.

3000 kN Динамичен потисок во реално време
32 MPa Работен притисок
Φ320×Φ280 Отвор × прачка
4000 мм Мозочен удар
5000 ч Без одржување
Референтен модел

ZXSTC1000S.2.5-00 — Целосна спецификација

Референтниот модел е вистинска производствена конфигурација што се користи за кола за луфирање на мобилни кранови со тешки лифтови. Прилагодена дупка и мозочен удар се достапни на истиот процес на цртање.

Име на цилиндарот Број на цртеж Отвор ΦD Род Φd Мозочен удар С Инсталирајте. Л Притисок Пристаниште Тежина
Луфинг хидрауличен цилиндар ZXSTC1000S.2.5-00 Φ320 Φ280 4000 мм 4750 мм 32 MPa 2-M27×2
4-Г1/4
1522 кг

Наспроти вашиот цртеж може да се произведат кранови кола со различни модели на потисок или монтирање. Испратете го брендот и моделот на кранот, потребната потисна сила и цртежот за монтирање. За поширокиот опсег на цилиндри за мобилни кранови, видете воХидраулични цилиндри за мобилни кранкатегорија.

Инженерско длабоко нуркање

Четири технологии кои го прават овој цилиндар различен

01

Адаптивна контрола на оптоварување во целосна состојба

Телото на цилиндерот е ковано од материјал за воздухопловство. Raydafon користи прилагоден легиран челик со висока цврстина што поминува низ седум премини за фалсификување и потоа термичка обработка со двојно стареење. Двојното стареење ја стабилизира структурата на материјалот, така што цврстината на истегнување држи над 1250 MPa. На потисок цилиндар од 3000 kN што работи со континуирани циклуси на подигање, таа структура на зрната е она што го одржува стабилен векот на замор под притисок од 32 MPa.

≥1250 MPa истегнувачка
02

Прецизна серво контрола на ниво на микрон

Инженерскиот тим на Raydafon разви интегриран електро-хидрауличен серво модул кој го заменува традиционалното одвоено поставување на контрола на вентилите. Групата на вентили користи јадра на серво вентили од типот на воздухопловство и сензор за магнетостриктивно поместување со точност од ±0,03 mm. Таа комбинација поддржува стабилна работа со ултра мала брзина при 0,08 mm/s, така што операторот може да ја постави бравата без лизгање или прескокнување за време на операциите со фино товарење.

±0,03 точност на сензорот mm
03

Екстремна заштита на животната средина со долг животен век

Пристанишните машини забележуваат ерозија со прскање со сол. Металуршката опрема гледа прашина со висока температура. Raydafon изгради тројна прогресивна заштитна структура за заптивање и за двете. Главната заптивка е композитен прстен од перфлуороетер гумен увезен од Германија со дизајн со двојни усни за двонасочна компензација на притисокот. Средниот слој користи скалеста прашина која пресретнува цврсти честички поголеми од 5 μm. Способноста против загадување е 40% повисока од традиционалното заптивка со една усна. Комбинираниот циклус е оценет за 5000 часа без одржување.

5 μm прашина усна
04

Енергетска ефикасност оптимизиран хидрауличен систем

Дизајнот на Raydafon за заштеда на енергија доаѓа од анализата на тоа како всушност работат градежните машини. Колото со диференцијална амплитуда го намалува волуменот на циркулација на хидрауличкото масло за 35% во услови без оптоварување. Во комбинација со група на синхрони моторни пумпи со постојан магнет со висока ефикасност, сеопфатната потрошувачка на енергија на системот се намалува за 28% во споредба со традиционалното решение. На кран што работи 8-часовни смени, тоа се претвора во мерливо намалување на потрошувачката на гориво или батерија.

-28% системска енергија

Зошто Raydafon Crane Luffing хидраулични цилиндри

A

20 години во хидрауличната област

Raydafon произведува хидраулични цилиндри веќе две децении. Инженерскиот тим ги развива цилиндерот, серво модулот и системот за заптивки во куќата, така што промените во спецификациите се решаваат на изворот, а не преку надворешни добавувачи.

B

Целосна контрола од фалсификување до склопување

Ковањето на каросеријата, термичката обработка, брусењето, хромирањето, монтажата на заптивките и тестот за притисок се случуваат во фабриката Raydafon. Тоа ја одржува следливоста недопрена и ја намалува серијата варијанса што ја добивате од повеќе добавувачи.

C

Директни фабрички цени

Се продава под модел за директна продажба. Споредливи перформанси со приближно 60% од цената на европските и американските брендови на исто ниво на спецификација. Нема додадена трговска маржа помеѓу фабриката и купувачот.

D

Приспособување со целосни спецификации

Дијаметарот на отворите на цилиндерот од Φ50 mm до Φ500 mm може да се изградат по нарачка. Мозочниот удар, растојанието за инсталација, типот на пристаништето и шемата за монтирање се произведени според вашиот цртеж, така што нестандардните модели на кран може точно да се совпаднат.

E

Потврдено во услови на пристаниште и енергија од ветер

Системот за тројно заптивање и серво-модулот се изградени за услови за прскање со сол на пристанишните машини и тешки услови за подигнување на ветер. Дизајнот цели на вистински работни места, а не на лабораториски услови.

F

OEM поддршка

Испратете марка и модел на кран или број на цртеж. Raydafon прави обратно инженерство, зема примероци и цитира прилагодена серија на истиот цртеж. Поддржува пакување со приватна етикета за OEM клиенти.

Цртежи со димензии

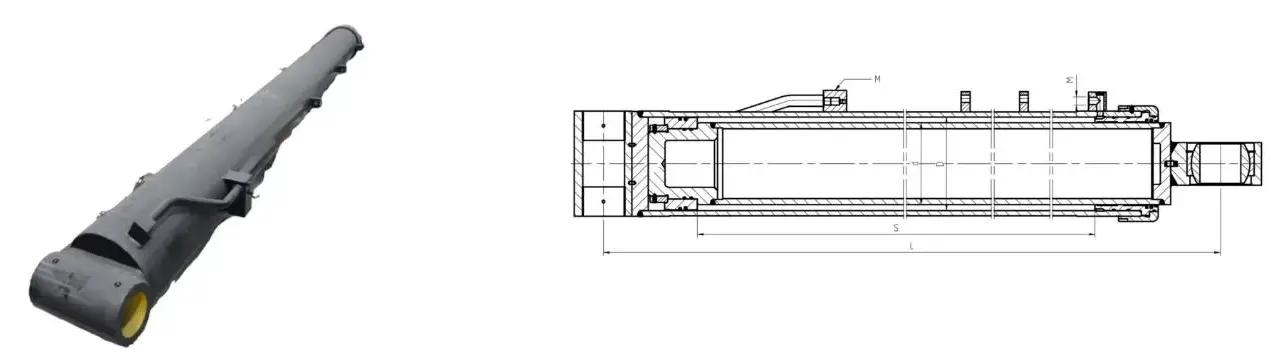

Crane luffing hydraulic cylinder dimension drawing
Преглед на инсталацијата - интерфејс на отворот/шипката, положбата на пристаништето и шемата за монтирање

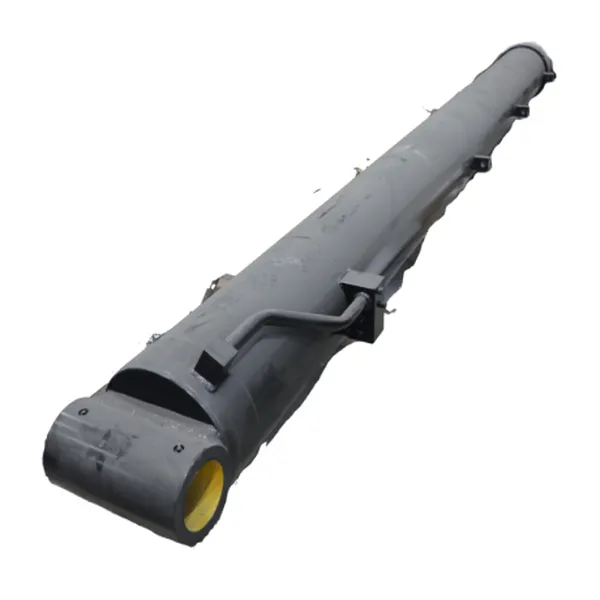

Crane luffing hydraulic cylinder product view
Поглед на производот - тело на цилиндар и склоп на прачка

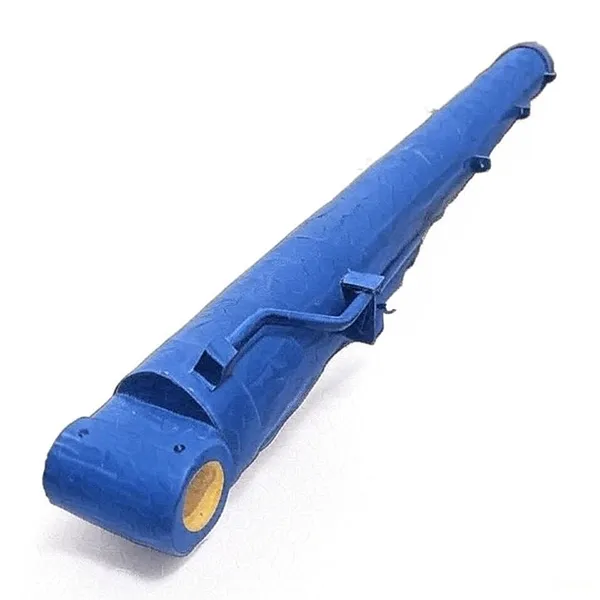

Crane luffing hydraulic cylinder detail
Детали за приклучок и заптивка — 2-M27×2 плус 4-G1/4 интерфејс
Crane luffing hydraulic cylinder application
Референца за апликација - монтиран на коло за луфирање на мобилен кран

Каде што се користат хидраулични цилиндри за луфирање на кран

01

Мобилни кранови

Контрола на аголот на бум на мобилни дигалки монтирани на камиони и на сите терени. Се справува со потисок потребен за подигнување и задржување на стрелата под целосно оптоварување.

02

Пристанишни машини

Кранови од брод до брег и дворови во средини со прскање сол. Тројното прогресивно заптивка и тврдото хромирање го продолжуваат циклусот на одржување при крајбрежните операции.

03

Опрема за енергија од ветер

Луфирање на кран бум на садови за инсталација и одржување. Високата стабилност на потисок и серво-контрола на ниво на микрони се важни за прецизно позиционирање на брегот.

04

Тешко инженерство и металургија

Индустриска опрема за подигнување во услови на висока температура и прашина. Колото за заштеда на енергија ја намалува потрошувачката на гориво или батерија при долги смени.

Лист со спецификации за нарачка

Референтен модел
ZXSTC1000S.2.5-00
Динамичен потисок во реално време
3000 kN
Работен притисок
32 MPa
Дијаметар на отворот
Φ320 mm (достапно прилагодено Φ50-500 mm)
Дијаметар на прачка
Φ280 mm
Мозочен удар
4000 мм
Растојание за инсталација
4750 мм
Единица тежина
1522 кг
Порта / интерфејс
2-M27×2 плус 4-G1/4
Ковањето на телото
Легуриран челик со 7-пропусни матрици за авијација, двојно старее до ≥1250 MPa цврстина на истегнување
Серво контрола
Интегриран електро-хидрауличен серво, магнетостриктивен сензор ±0,03 mm точност, ултра мала брзина 0,08 mm/s
Запечатување
Тројна прогресивна заптивка, композитен главен прстен од германски перфлуороетер, скалеста прашина од 5 μm
Заштеда на енергија
Коло со диференцијална амплитуда, 35% помалку циркулација на масло без оптоварување, 28% помала потрошувачка на енергија на системот
Циклус на одржување
5000 часа без одржување
Прилагодување
Прилагодена дупка со целосни спецификации Φ50-500 mm, OEM пакување и приватна етикета
MOQ
5 единици по модел
Масовно време на водство
45-60 дена по депонирањето и одобрението за извлекување
Основа на цитати
Модел и тонажа на кран, барање за потисок, спецификација на отвор/потези, големина на пристаниште, количина, дестинација

Како се движи вашата нарачка преку Raydafon

  1. 01

    Кратко за апликација

    Испратете го моделот и тонажата на кран, потребен потисок, спецификација на отвори/потези, големина на порта, количина и дестинација пристаниште.

  2. 02

    Избор на модел и понуда

    Raydafon потврдува дали референтниот модел одговара или ако е потребна сопствена изработка. ФОБ Нингбо понудата се издава со време на водство.

  3. 03

    Одобрување за извлекување

    За прилагодени конструкции, Raydafon го реверзивира делот OEM, произведува примерок и ги потврдува отворите, ударите, растојанието за инсталација и димензиите на пристаништето со купувачот.

  4. 04

    Фалсификување и термичка обработка

    Ковањето со матрици со 7 премини и термичката обработка со двојно стареење го стабилизираат телото на цврстина на истегнување над 1250 MPa. Следува брусење и тврдо хромирање.

  5. 05

    Тест за склопување и притисок

    Клипот, заптивките, серво-модулот и тампонот се собрани. Цилиндерот е тестиран под притисок на 32 MPa и тестиран со удар за мазност и серво одговор.

  6. 06

    Пакување и испорака

    Цилиндрите се спакувани во армирани дрвени куќишта со масло против 'рѓа и заштитни завршни капачиња. Испратено по море, воздух или експресно со пакување листа, фактура и извештај од инспекција.

Поддршка за документација и квалитет

  • ✓
    Сертификат за материјал

    Сертификат за челик од легура на каросеријата, запис за термичка обработка со двојно стареење, лист со податоци за соединението запечатени обезбеден со секоја пратка.

  • ✓
    Извештај за тест за притисок

    Секој цилиндар е тестиран под притисок на 32 MPa пред пакувањето. Истекувањето, мазноста на ударот, серво одговорот и монтирањето на пристаништето се евидентирани.

  • ✓
    Запис за димензионална инспекција

    Димензиите на отворот, шипката, ударот, растојанието за инсталација и портата се снимени според нарачаната спецификација или цртежот на клиентот.

  • ✓
    Пакување за извоз

    Засилено дрвено куќиште со масло против 'рѓа и заштитни завршни капачиња. Големи серии со цилиндри палетизирани и врзани за поморски товар.

Најчесто поставувани прашања

Што е хидрауличен цилиндар за луфирање на кран?

Хидрауличниот цилиндар за луфирање на кран е хидрауличната компонента што го контролира аголот на бум на мобилниот кран. Luffing се однесува на подигање или спуштање на стрелата, а цилиндерот го движи ова движење преку телескопски дизајн со повеќе фази со двојно дејство. Тој е еден од основните цилиндри на мобилните кранови заедно со цилиндерот за противтежа и цилиндерот за поткревање.

Кој е референтниот модел и неговиот удар?

Референтниот модел е ZXSTC1000S.2.5-00 со динамичен потисок од 3000 kN во реално време, работен притисок од 32 MPa, отвор Φ320 mm, шипка Φ280 mm, удар од 4000 mm, растојание на инсталација од 4750 mm и единечна тежина од 1522 kg. Raydafon поддржува прилагодени отвори и мозочни удари за OEM брендови на кранови.

Каков материјал и процес на ковање се користи?

Телото на цилиндерот е ковано со 7-пропусни матрици од легиран челик со висока јачина од воздухопловна класа, а потоа двојно старее за да се стабилизира цврстината на истегнување над 1250 MPa. Овој процес на ковање ја подобрува структурата на зрната и животниот век на замор во споредба со конвенционалното леење или обработка од шипки, што е важно за потисен цилиндар од 3000 kN што работи со континуирани циклуси на подигање.

Колку е прецизна серво контролата?

Raydafon користи интегриран електро-хидрауличен серво модул со јадра на серво вентили од типот на воздухопловство и сензор за магнетостриктивно поместување со точност од ±0,03 mm. Ова поддржува стабилна работа со ултра мала брзина при 0,08 mm/s, така што операторот може прецизно да ја постави бравата без да се лизга.

Како функционира системот за тројно заптивање?

Тројната прогресивна заптивна структура има три слоја. Главната заптивка е композитен прстен од перфлуороетер гумен увезен од Германија со дизајн со двојни усни за двонасочна компензација на притисокот. Средниот слој користи скалеста прашина која пресретнува цврсти честички поголеми од 5 μm. Надворешниот слој обезбедува дополнителна заштита на бришачите. Способноста против загадување е 40% повисока од заптивката со една усна.

Кој е механизмот за заштеда на енергија?

Raydafon користи иновативно коло со диференцијална амплитуда што го намалува волуменот на циркулација на хидраулично масло за 35% во услови без оптоварување. Во комбинација со група на синхрони моторни пумпи со постојан магнет со висока ефикасност, сеопфатната потрошувачка на енергија на системот е намалена за 28% во споредба со традиционалното решение.

Кој е циклусот на одржување и опсегот на прилагодување?

Цилиндерот е дизајниран за 5000-часовен циклус без одржување во средини со прскање сол и прашина. Raydafon поддржува приспособување со целосна спецификации на дијаметарот на отворите на цилиндарот од Φ50 mm до Φ500 mm, плус OEM пакување и приватна етикета. MOQ е 5 единици по модел.

Како да побарам понуда?

Испратете го моделот и тонажата на вашиот кран, потребната потисна сила, спецификацијата на отворот/потезот, големината на пристаништето, количината и дестинацијата. Raydafon ќе го потврди моделот или ќе дизајнира сопствена конструкција, а потоа ќе понуди понуда за FOB Ningbo со време на испорака и детали за пакување.

Подготвени сте за изворни хидраулични цилиндри за прилагодени кран луфинг?

Испратете го моделот и тонажата на вашиот кран, потребната потисна сила, спецификацијата на отворот/потезот и количината на нарачка. Raydafon ќе го потврди моделот или ќе дизајнира сопствена конструкција, а потоа ќе понуди понуда за FOB Ningbo со време на испорака и детали за пакување.

Побарајте понуда сега
Испрати барање
