Хидрауличен цилиндар со противтежина на кран
  • Хидрауличен цилиндар со противтежина на кранХидрауличен цилиндар со противтежина на кран
  • Хидрауличен цилиндар со противтежина на кранХидрауличен цилиндар со противтежина на кран

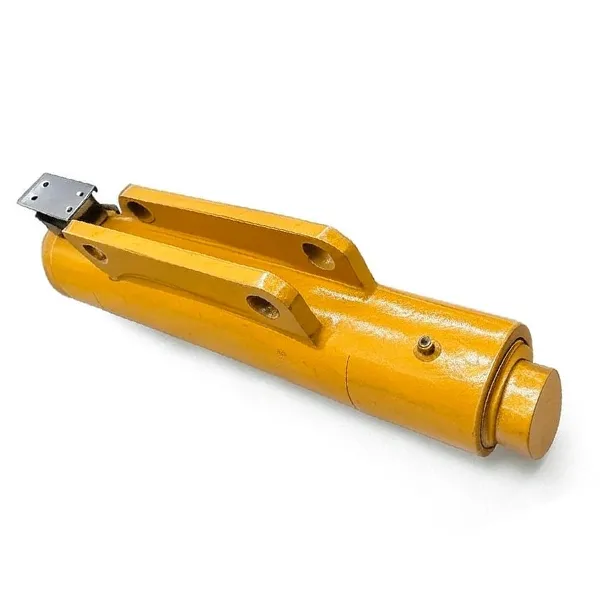

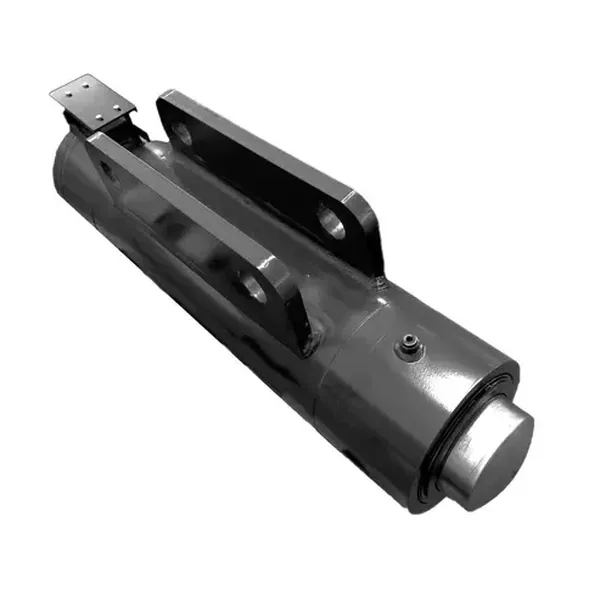

Хидрауличен цилиндар со противтежина на кран

Хидрауличен цилиндар со противтежа на кранза мобилни кранови и опрема за пристаниште. Го поместува блокот противтежа во реално време за да го задржи нишањето на стрелата во рамките на ±1° и да го намали исклучувањето на нерамнотежата. Изграден за сите теренски кранови од 200–220 t класа QAY220.

ДосадноΦ200 mm· ПрачкаΦ100 mm· Мозочен удар180 мм· Работен притисок25 / 40 MPa· Тежина124 кг· Цртеж бр.QAY220.12/13A-00· Легуриран челик од класа 35CrMo · Фабрички ISO 9001 · MOQ 1 компјутер · Достапен приспособен удар · Цена во рок од 24 часа.

Отвор Φ200 · Шипка Φ100 · 25/40 MPa · OEM Фабрика

Хидрауличен цилиндар за противтежа на кран заМобилни кранови и опрема за пристаниште - прилагоден удар, 24-часовна понуда

Raydafon го произведува хидрауличниот цилиндар со противтежа на кран кој го одржува балансот на вашата стрела кога товарот се движи. Изграден од легиран челик со висока цврстина со хромирана или антикорозивна површинска обработка, обезбедува стабилна излезна сила, ±1° контрола на нишањето на бравата и преку 15% заштеда на енергија наспроти конвенционалните цилиндри при еквивалентно оптоварување. Фабричко директно снабдување од Ningbo, Кина - ISO 9001 контрола на процесот, MOQ 1 парче, прилагоден удар и интерфејс за монтирање достапен.

Отвор (D)
Φ200 mm
прачка (г)
Φ100 mm
Мозочен удар (S)
180 мм
Инсталирајте Distance
530 мм
Работен притисок
25 / 40 MPa
Тежина
124 кг
Цртеж бр.
QAY220.12/13A-00
MOQ
1 Парче

Што прави хидрауличен цилиндар со противтежина на кран на вашиот кран

Хидрауличниот цилиндар со противтежа е јадрото на актуаторот на противтежинскиот систем на мобилниот кран. Кога стрелата се протега, цилиндерот го поместува блокот од противтежата во реално време за да го задржи центарот на гравитација на кранот во безбедната обвивка. Без него, кранот се потпира на фиксна противтежа - што значи дека или капацитетот на подигање е намален или шасијата мора да биде потешка отколку што е потребно.

Цилиндарот за противтежа на Raydafon работи со хидрауличниот контролен систем на кранот за да ги преведе сигналите од сензорот или операторот во прецизно позиционирање на противтежата. Резултатот е помазно движење на бум, помалку нишање при кревање во ветровити денови и помалку неочекувани исклучувања од аларми за нерамнотежа. За купувачите изворииндустриски хидраулични цилиндри, ова е компонентата која најдиректно влијае на времето на циклусот и безбедносната маржа.

Ако вашиот кран користи различна функција на противтежа - на пример систем за луфкање - споредете гохидрауличен цилиндар за луфирање на кранили прелистајте го целосноопсег на хидраулични цилиндри за мобилен кранпред да изберете.

Спецификации на хидраулични цилиндри со противтежина на кран

Стандардниот модел подолу ги опфаќа повеќето системи за противтежа на мобилни кранови од 200–220 t. Достапни се прилагодени отвори, мозочни удари и растојание за монтирање - испратете го вашиот цртеж и ние враќаме препорака за големина во рок од 24 часа.

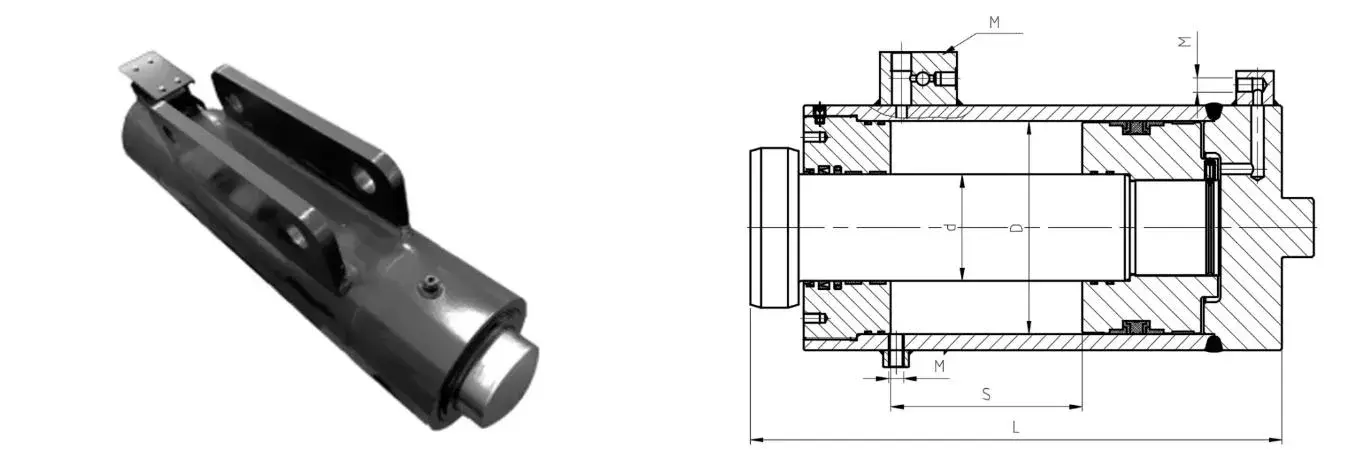

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Цртеж на димензија на хидрауличен цилиндар со противтежа на кран — QAY220.12/13A-00

Стандарден хидрауличен цилиндар со противтежина на кран — Технички податоци
Име на цилиндар Цртеж бр. Боре Д Род д Мозочен удар С Инсталирајте Distance L Работен притисок Интерфејс М Тежина
Хидрауличен цилиндар против тежина QAY220.12/13A-00 Φ200 mm Φ100 mm 180 мм 530 мм 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 кг
Отвор Φ200 mm Шипка Φ100 mm Мозочен удар 180 mm 25 / 40 MPa 124 кг QAY220.12/13A-00

Не е големината што ви треба? Ние, исто така, градиме цилиндри за противтежа по мерка за други класи на тонажа на кранови. Испратете го отворот, ударот, притисокот и интерфејсот за монтирање - или едноставно проследете го вашиот број на цртеж - и нашите инженери ќе го потврдат совпаѓањето.

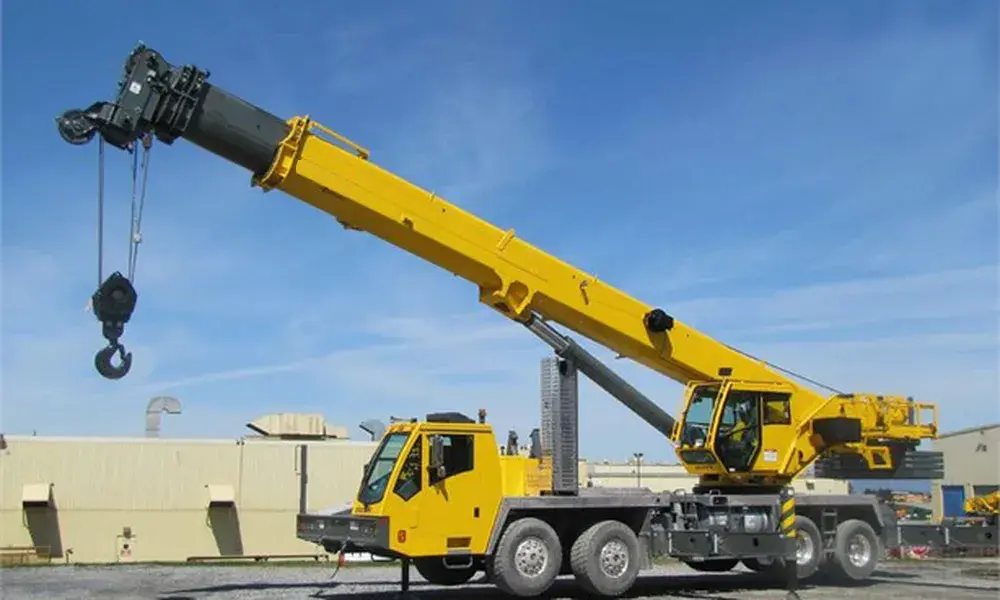

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Зошто инженерите за набавки избираат противтежински цилиндри Raydafon

Три комерцијални причини предизвикуваат повторени нарачки:подолг сервисен интервал, помала работна сила за одржување и стабилна излезна сила во текот на целиот удар.

01

Тело од легиран челик со висока јачина

Издржува висок притисок и тешко оптоварување без деформација при континуирана работа. Површинската хромирана облога или антикорозивна обвивка се справува со влажни услови, со прскање со сол и правливи услови на локацијата.

02

Прецизно позиционирање

Работи со хидрауличниот контролен систем на кранот за непречено телескопирање - брзо менување на противтежата при кревање и прилагодување на рамнотежата на ниво на милиметар при фино поставување.

03

Модуларна инсталација

Одговара на постојните места за монтирање на кран без модификација од големи размери. Заптивките и сервисните порти се достапни со стандардни алатки - повеќето замени за заптивки завршуваат во рок од 30 минути на лице место.

04

Енергетски ефикасен

Излезот на сила се прилагодува во реално време на работните услови. Во споредба со конвенционалните цилиндри со еквивалентна јачина, потрошувачката на енергија е намалена за повеќе од 15%.

Апликации: Каде купувачите ги инсталираат овие цилиндри

Хидрауличниот цилиндар противтежа е наведен секаде каде што кран мора да остане избалансиран додека се менува товарот или положбата на стрелата. Вообичаените инсталации вклучуваат:

Пристанишни контејнерски кранови Кранови од брод до брег Кула кранови Мобилни кранови за сите терени Кранови на гасеници Кранови за инсталација на ветерни турбини Местење со тешка опрема Ерекција на челична конструкција Подигнување на монтажни згради Подемен кранови на бродоградилиштето

Ви треба поврзана функција на кран? Прегледајте го целоснотосерија хидраулични цилиндри за мобилни кранили нателескопски опсег на хидраулични цилиндриза апликации за проширување на бум.

Прилагодени противтежински цилиндри - OEM, приватна етикета и производство врз основа на цртеж

Raydafon е OEM производител на хидраулични цилиндри, а не трговска компанија. Приспособувањето се случува во нашиот сопствен објект ISO 9001 во Нингбо, Кина - истата линија што ги гради нашите стандардни цилиндри.

A

Големина на дупка и прачка

Отвор од Φ40 mm до Φ400 mm. Тврда хромирана прачка со прилагоден дијаметар и грубост на површината.

B

Мозочен удар и монтирање

Прилагодена должина на ударот, растојание за инсталација, отвор за игла, монтажа на прирабница или на трупот по потреба.

C

Притисок и заптивки

Работен притисок до 40 MPa и погоре. Запечатете брендови кои одговараат на вашата работна температура и течност.

D

Обложување и означување

Позлата со хром, антикорозивен слој или боење. Достапна табличка со приватна етикета и ознака.

Испратете PDF, DWG, DXF или STEP цртеж со вашиот работен притисок, проток и интерфејс за монтирање. Нашите инженери враќаат препорака со големина и фабричка цена во рок од 24 часа.

Контрола на квалитет, сертификати и 12-месечна гаранција

Секој цилиндар со противтежа поминува документирана инспекциска рута пред пратката - доказната патека на која се потпираат купувачите во странство за одобрение од продавачот и дојдовна инспекција.

  • Процес на производство сертифициран со ISO 9001
  • Дојдовни записи за верификација и термичка обработка на челик
  • Извештај за брусење на отвори, дебелина на хром на прачка и грубост на површината
  • Тест на притисок на 1,5× номинален работен притисок пред пакување
  • Инспекција на поставување на заптивки, удар и димензија на монтирање
  • 12-месечна ограничена гаранција против производствени дефекти

Како да нарачате: MOQ, време на водство, пакување и испорака

MOQ

1 Парче

Стандардните големини се испорачуваат од 1 парче. Обемни цени од 20 парчиња за OEM проекти.

ОЛОВО

15-30 дена

По извлекувањето потврда и депонирање. Прилагодените дизајни може да се продолжат до 45 дена.

ПАКУВАЊЕ

Дрвена футрола

VCI филм против 'рѓа, десикант, прилагодена палета за големи дупки. Извозно стандардно пакување.

БРОД

Море / Воздух / Експрес

Услови EXW, FOB, CIF и DDP. Целосни извозни документи: CI, PL, CO, Образец A/E, сертификат за материјал.

Хидрауличен цилиндар со контратежа на кран — Најчесто поставувани прашања за купувачите

Која е функцијата на хидрауличен цилиндар со противтежа на кран?

Го поместува блокот противтежа во реално време за да го задржи центарот на гравитација на кранот во безбедната обвивка додека се протега стрелата или се движи товарот. Ова овозможува полесна шасија да го подигне истиот товар, го намалува нишањето на бравата и ги елиминира исклучувањата предизвикани од аларми за нерамнотежа.

Која е стандардната спецификација на противтежата на вашиот кран цилиндар?

Отвор Φ200 mm, шипка Φ100 mm, удар 180 mm, растојание на инсталација 530 mm, работен притисок 25 MPa и 40 MPa, интерфејс 3-G1/4 · M20×1,5 · 2-M14×1,5, тежина 124 kg. Број на цртеж QAY220.12/13A-00.

Можете ли да ги приспособите интерфејсот на отворот, ударот и монтирањето?

Да. Изградуваме цилиндри со сопствена противтежа со отвор од Φ40 mm до Φ400 mm, прилагодено растојание и растојание за вградување, монтажа на дупка или прирабница и сите потребни конци за интерфејс. Испратете цртеж во PDF, DWG, DXF или STEP и ние ќе цитираме во рок од 24 часа.

Кој е максималниот работен притисок?

Стандарден модел е оценет 25 MPa континуирано и 40 MPa врв. Повисоки оценки за притисок се достапни на барање со соодветен избор на заптивки и дебелина на хром на прачка.

Која е MOQ, времетраењето и гаранцијата?

MOQ 1 парче за стандардни големини. Време на испорака 15–30 дена по потврдата и депонирањето на извлекувањето. 12-месечна ограничена гаранција против производствени дефекти. Целосни извозни документи се доставуваат со секоја пратка.

Кои модели на кранови го користат овој противтежен цилиндар?

Дизајниран е за мобилни кранови од класата QAY220 и еквивалентни кранови за сите терени од 200–220 t. Ние, исто така, доставуваме цилиндри со противтежа за други класи на тонажа - испратете го вашиот модел на кран и бројот на цртежот за проверка на компатибилноста.

Како да го инсталирам цилиндерот за противтежа на постоечки кран?

Цилиндерот користи модуларен дизајн за монтирање кој одговара на постојните точки за монтирање на кран без поголеми измени. Потврдете го дијаметарот на иглата за монтирање, растојанието за инсталација и хидрауличниот интерфејс пред да нарачате. Детални цртежи за инсталација се обезбедени со пратката. Нашите инженери исто така можат да го прегледаат вашиот план за инсталација пред испораката.

Може ли да нарачам примерок пред да нарачам масовно?

Да. Нарачките за примероци се прифаќаат за стандардни големини. Цената на примерокот и товарот се наведени одделно и може да се кредитираат во однос на првата рефус нарачка.

Побарајте понуда за цилиндри за противтежина на кран

Испратете го вашиот модел на кран, број на цртеж или работен притисок. Нашите инженери одговараат во рок од 24 часа со препорака за големина и фабричка цена.
