Кои фактори влијаат на перформансите на хидрауличниот цилиндар на жетварот во теренските операции?

На врвот на сезоната на жетва, секоја минута е важна. Модерен комбајн, со својата сложена низа на хидраулични системи, се потпира на десетици хидраулични цилиндри за да контролира сè, од висината на заглавјето до брзината на ролната и шнеката за растоварување. Кога АХидрауличен цилиндар за жетварпочнува да работи слабо - слабо реагира, протекува или не ја држи позицијата - целата операција е компромитирана. Машината мора да се забави, или уште полошо, да се запре за поправка. Во сезона каде што временските прозорци се тесни и условите за култура се менуваат секојдневно, работата на овие цилиндри не е само техничка работа; тоа е бизнис-критично прашање. Но, кои фактори одредуваат дали хидрауличниот цилиндар на Жетварот ќе работи со сигурност секој ден во суровите услови на теренот или дали ќе стане извор на фрустрации и застој?

Оваа статија дава сеопфатна техничка анализа на факторите кои влијаат на перформансите на хидрауличниот цилиндар на Жетварот во земјоделските операции во реалниот свет. Ќе го истражиме влијанието на квалитетот на заптивките, заканата од контаминација, ефектите од циклусот на товарот, важноста на правилното одржување на течноста и улогата на дизајнот на цилиндрите и изборот на материјал. Повикувајќи се на нашето искуство воRaydafon Technology Group Co., Limited, ќе испитаме како секој од овие фактори придонесува за севкупните перформанси и долговечноста на хидрауличните цилиндри кои се од суштинско значење за модерната берба. Без разлика дали сте земјоделец, менаџер на флота или техничар за одржување, овој водич ќе ви помогне да ги разберете скриените сили кои одредуваат дали вашите хидраулични цилиндри ќе ве носат низ жетвата или ќе ве остават заглавени на полето.

Содржина

• 1. Како заптивките и подмачкувањето ги дефинираат перформансите на цилиндерот?
• 2. Што му прави контаминацијата на хидрауличниот цилиндар на жетварот?
• 3. Како велосипедизмот со оптоварување влијае на сигурноста на хидрауличниот цилиндар?
• 4. Која е улогата на хидрауличната течност во долговечноста на цилиндерот?
• 5. Кои технички спецификации се важни за теренските перформанси?
• 6. Често поставувани прашања (ЧПП)
• 7. Заклучок

1. Како заптивките и подмачкувањето ги дефинираат перформансите на цилиндерот?

Замислете хидрауличен цилиндар за жетвар како фино подесен клип што се движи во полиран цевче. Системот за заптивање е критичната интерфејс што ја задржува хидрауличната течност под висок притисок каде што припаѓа - на едната страна од клипот - и го спречува нејзиното истекување. Неуспехот на заптивката не е само истекување; тоа е губење на контролата. Примарните заптивки во хидрауличниот цилиндар го вклучуваат заптивката на шипката, која го спречува истекувањето на течноста по должината на шипката на клипот; клипната заптивка, која ги дели двете комори за притисок; и заптивката на бришачот, која ја гребе нечистотијата и влагата од шипката додека се повлекува. Перформансите на овие заптивки се одредуваат според нивниот материјален состав, дизајн и состојбата на површините со кои контактираат. Во апликација за берба, каде што цилиндерот може да биде подложен на екстремни температури, прашина и влага, материјалот за запечатување мора внимателно да се избере. Полиуретанските заптивки, на пример, нудат одлична отпорност на абење и често се претпочитаат за заптивки со прачки во земјоделски апликации, додека заптивките базирани на тефлонски се избираат поради нивното мало триење при апликации со голема брзина.

Состојбата на отворот на цилиндерот и површината на клипната шипка е подеднакво критична. Изгребана или издлабена прачка може да го пресече заптивката на шипката, што ќе доведе до брзо истекување. Слично на тоа, груба дупка може да го оштети заптивката на клипот и да ја намали ефикасноста на цилиндерот. Во нашата фабрика користиме комбинација од брусење и ролери за да постигнеме површинска завршница од Ra 0,2-0,4 µm на отворот и тврда хромирана облога (дебела 50-70 µm) на шипката. Оваа комбинација обезбедува мазна површина отпорна на абење која го продолжува животниот век на заптивките. Подмачкувањето е невидлив систем за поддршка за заптивките. Помеѓу заптивката и шипката мора да се одржува тенок филм со хидраулична течност за да се намали триењето и да се спречи абење. Ако течноста е контаминирана со вода или честички, може да го распадне овој филм, што ќе доведе до зголемено абење и предвремено откажување на заптивката. Добро дизајнираниот цилиндар ќе има жлеб за подмачкување што задржува мала количина течност за да обезбеди континуиран филм. Во Raydafon, го дизајниравме нашиот хидрауличен цилиндар Harvester со оптимизиран дизајн на жлебот за заптивки и завршна површина што го минимизира триењето и го максимизира животниот век на заптивките, обезбедувајќи сигурни перформанси дури и при најсложените теренски услови.

2. Што му прави контаминацијата на хидрауличниот цилиндар на жетварот?

Контаминацијата е тивок непријател на секој хидрауличен систем, но е особено штетна во земјоделските апликации каде што изложувањето на нечистотија, прашина и влага е неизбежна. Комбајн работи во облак од прашина и отпадоци, а неговите хидраулични цилиндри постојано се изложени на овие загадувачи. Најчестиот и деструктивен облик на контаминација се честичките - песок, прашина и фрагменти од култури. Овие честички можат да влезат во цилиндерот преку заптивката на шипката, особено ако заптивката на бришачот е оштетена или истрошена. Откако ќе влезат внатре, честичките делуваат како абразивно, со мелење на клипната шипка, отворот на цилиндерот и заптивките. Ова често се нарекува „исцртување на жица“ на шипката, каде што тврдите честички ја набиваат површината на шипката, што доведува до трајна патека на истекување. Според податоците од теренот, едно зрно песок заробено помеѓу заптивката и шипката може да предизвика истекување за неколку часа.

Најчеста влезна точка за контаминација е областа на заптивката на шипката, особено кога заптивката на бришачот е компромитирана. Истрошената заптивка на бришачот овозможува акумулација на прашина на шипката, која потоа се вовлекува во цилиндерот за време на повлекувањето. Друга потенцијална влезна точка е преку филтрите за дишење на хидрауличниот резервоар, кој, ако е затнат или оштетен, може да дозволи атмосферската прашина да влезе во системот. Контаминацијата може да доведе до брзо опаѓање на перформансите на цилиндерот, вклучувајќи непредвидливо движење, истекување и евентуален целосен дефект. Студијата спроведена на флота жетвари покажа дека машините со проактивна програма за контрола на контаминација - вклучувајќи редовно земање примероци на масло, менување на филтерот за дишење и употреба на висококвалитетни заптивки - доживеале 60% помалку дефекти на цилиндрите од оние без таква програма. Нашата фабрика во Raydafon Technology Group Co., Limited користи врвни заптивки за бришачи со дизајн со двојни усни за да го максимизираат отстранувањето на загадувачите од шипката пред да можат да влезат во цилиндерот. Дополнително, нашиот хидрауличен цилиндар за Жетвар е дизајниран со опција за заштитна покривка за прав за екстремни услови, обезбедувајќи дополнителен слој на одбрана од контаминација.

Загадувањето на водата е уште една значајна закана. Водата може да влезе во хидрауличниот систем преку кондензација или директно изложување на дожд или миење. Водата во хидрауличната течност може да предизвика корозија на отворот и шипката на цилиндерот, како и на заптивките. Исто така го намалува подмачкувањето на течноста, зголемувајќи го абењето. Идеалното решение е да се користи хидраулична течност со добра ознака за демулзибилност, што овозможува водата да се одвои и да се исцеди од резервоарот. Редовното земање примероци и анализа на хидрауличната течност може да детектира присуство на вода и честички, овозможувајќи да се преземат корективни мерки пред тие да предизвикаат значителна штета. Редовната анализа на маслото е камен-темелник на нашите препораки за превентивно одржување за хидрауличниот цилиндар на Жетвар.

3. Како велосипедизмот со оптоварување влијае на сигурноста на хидрауличниот цилиндар?

Бербата не е операција во стабилна состојба. Товарот на хидрауличниот цилиндар на жетвар постојано се менува додека машината се движи низ полето. Заглавјето мора да се подигне и спушта, брзината на ролната мора да се прилагоди, а шнеката мора да се продолжи. Секое од овие движења создава циклус на оптоварување: цилиндерот се протега, ја задржува положбата и потоа се повлекува. Во текот на сезоната на жетва, еден цилиндар може да кружи илјадници пати, од неколку метри до целосниот удар. Ова е познато како оптоварување со замор и е примарна причина за дефект на цилиндерот со текот на времето.

За да го разбереме влијанието на велосипедското оптоварување, мора да ги земеме предвид стресовите на компонентите. Клипната шипка е подложена на напрегања на истегнување и притисок додека се протега и се повлекува. Заптивките доживуваат притисок и триење. Металните компоненти, особено клипната шипка и главата на цилиндерот, се подложени на стрес на замор од овие циклуси. Со текот на времето, може да се развијат микро пукнатини, што ќе доведе до неуспех. Способноста на цилиндерот да го издржи велосипедот на оптоварување зависи од неговиот дизајн и употребените материјали. Поголем дијаметар на клипната шипка, на пример, обезбедува поголема отпорност на свиткување при оптоварување на притисок. Цилиндарот со двојно дејство, кој користи хидрауличен притисок и за продолжување и за повлекување, обезбедува поконтролирано движење и може подобро да се справи со ударните оптоварувања од цилиндарот со едно дејство. Дополнително, стилот на монтирање на цилиндерот може да влијае на неговата способност да се справи со страничните оптоварувања, кои се вообичаени во апликациите за берба. Дизајнот и материјалот на клипната шипка се исто така критични. Челик со висока цврстина со добри својства на замор, како што се 42CrMo4 или 4140, најчесто се користи во апликации со висок циклус. Ова е материјалот што го наведуваме во нашиот хидрауличен цилиндар за жетвар во Raydafon.

За да го одредат очекуваниот век на траење на цилиндерот при циклично оптоварување, инженерите користат пресметки засновани на пристапот на животниот век на напрегање (S-N) или механиката на фрактура. Границата на издржливост на материјалот е клучен фактор. Патеката на оптоварување на цилиндерот мора да биде дизајнирана да ги минимизира концентрациите на напрегањето, што може да дејствува како иницијациони точки за пукнатини од замор. Неопходно е да се користат радиуси на филети, наместо остри агли, на спојниците на главата на цилиндерот и врзувачките шипки (или прирабницата). Клипната шипка мора да биде дизајнирана да го издржи максималното очекувано странично оптоварување без свиткување. Во реални услови, добро дизајнираниот хидрауличен цилиндар Harvester може да издржи милиони циклуси. Цилиндарот што предвреме откажува поради замор е често резултат на дефект на материјалот, дефект во дизајнот (како што е подигање на стресот) или неочекувано преоптоварување. Следната табела ги споредува перформансите на замор на различни материјали со клипни шипки при типични оптоварувања на бербата.

4. Која е улогата на хидрауличната течност во долговечноста на цилиндерот?

Хидрауличната течност е крвотокот на системот, но често е најзапоставената компонента. Течноста служи повеќе критични функции: ја пренесува енергијата, ги подмачкува подвижните делови, обезбедува заштита од корозија и помага да се излади системот. Вискозноста и чистотата на хидрауличниот флуид имаат директно влијание врз работата на хидрауличниот цилиндар на Жетвар. Ако течноста е премногу вискозна, цилиндерот ќе се движи бавно и системот ќе биде неефикасен. Ако течноста е премногу тенка, внатрешното истекување во цилиндерот ќе се зголеми, што ќе доведе до губење на моќноста и точноста на позиционирањето. Индексот на вискозност на течноста, кој покажува колку неговата вискозност се менува со температурата, е особено важен во апликациите за собирање, каде што системот може да работи во широк опсег на температури.

Редовното одржување на течноста е од суштинско значење за долговечноста на цилиндерот. Течноста мора да се чува чиста и без загадувачи и мора да се замени во препорачаните интервали од производителот. Употребата на висококвалитетен филтер, и во линијата за враќање и во линијата за вшмукување, е критична за одржување на системот чист. Покрај механичката филтрација, мора да се следат и хемиските својства на течноста. Адитивите против абење на течноста, инхибиторите на корозија и стабилноста на оксидација се неопходни за заштита на цилиндерот и остатокот од системот. Ако се дозволи течноста да се оксидира, може да формира тиња и лак, што може да ги затне вентилите и да ги оштети заптивките. Ако се исцрпат адитивите, течноста нема да ја обезбеди потребната заштита од абење и корозија. Состојбата на хидрауличната течност треба периодично да се тестира за вискозност, содржина на вода и број на честички. Ова е единствениот начин да се осигурате дека течноста работи како што се бара. Во Raydafon Technology Group Co., Limited, препорачуваме програма за анализа на течности за сите клиенти со комбајни со голема употреба, обезбедувајќи едноставен и ефективен начин за следење на здравјето на хидрауличниот систем и предвидување на потребата за промена на маслото или друго одржување.

Честа заблуда е дека хидрауличната течност треба да се менува само кога изгледа валкано. Во пракса, перформансите на течноста често се намалуваат пред да се случи каква било видлива промена. Разградувањето на пакувањето со адитиви може да се мери преку анализа на маслото. На пример, висок број на киселина покажува дека маслото оксидира и треба да се смени. Редовната анализа на течноста дава јасна слика за здравјето на течноста и овозможува планирано одржување, спречувајќи неочекувани дефекти на цилиндрите. Следната табела го сумира препорачаниот распоред за одржување течност за хидрауличен цилиндар на жетвар што се користи во типични операции на терен.

5. Кои технички спецификации се важни за теренските перформанси?

За да го изберат вистинскиот хидрауличен цилиндар за жетвар за дадена апликација, инженерите и менаџерите на опремата мора внимателно да ги проценат клучните технички спецификации. Овие спецификации ги дефинираат физичките способности на цилиндерот и неговата компатибилност со хидрауличниот систем на машината. Најфундаменталната спецификација е големината на отворот на цилиндерот (внатрешниот дијаметар на цевката на цилиндерот), што ја одредува теоретската сила што цилиндерот може да ја генерира при даден притисок. Цилиндарот со поголем отвор може да изврши поголема сила, но може да биде побавен и да бара поголем волумен на течност. Дијаметарот на клипната шипка влијае на отпорноста на свиткување на цилиндерот и неговата брзина при повлекувањето, бидејќи шипката ја намалува ефективната површина на клипот.

Должината на ударот на цилиндерот мора да се совпадне со потребниот опсег на движење на апаратот што го контролира. Работниот притисок, кој обично се мери во бари или PSI, се одредува од хидрауличниот систем на машината. Цилиндерот мора да биде оценет за да го издржи максималниот притисок што системот може да го произведе. Заптивките мора да бидат специфицирани за да се одржи нивниот интегритет при работниот притисок и температура. Стилот на монтирање на цилиндерот (на пр., држач за игла, прирабница, држач за бандаж) одредува како тој е прикачен на машината, а монтажата мора да биде избрана за да одговара на оптоварувањето и патеката на напрегањето.

Покрај основните спецификации, инженерот мора да го земе предвид присуството на какви било специјализирани карактеристики, како што е вграден уред за амортизација, кој ја контролира брзината на цилиндерот на крајот од неговиот удар, или вентил за заклучување, кој спречува цилиндерот да се движи под оптоварување. Материјалот на цевката на цилиндерот и клипната шипка се клучни за животниот век на замор и отпорноста на корозија. Табелата подолу дава споредба на типичните спецификации на хидраулични цилиндри на Жетвар за различни типови машини, покажувајќи како барањата варираат според примената.

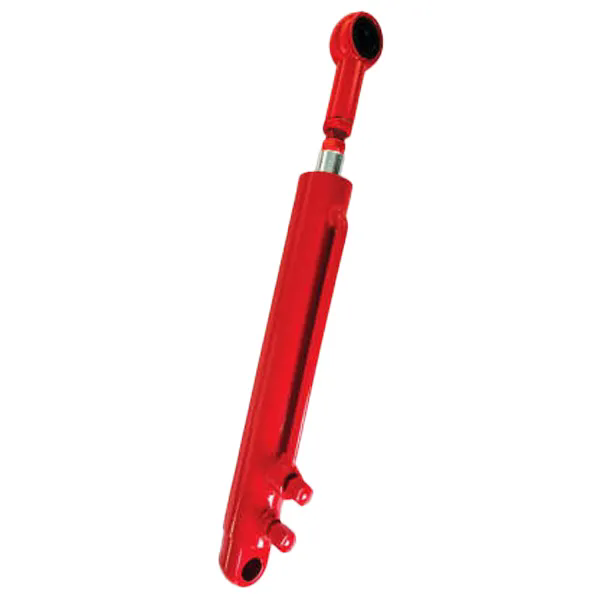

Во Raydafon, нашиот хидрауличен цилиндар за жетвар е дизајниран да ги задоволи барањата на земјоделските терени. Ние нудиме целосен опсег на големини на отвори, должина на удари и стилови на монтирање за да се приспособат на специфичните потреби на комбајните, комбајните за сточна храна и друга опрема за берба. Нашите цилиндри имаат клипни шипки од 42CrMo4 стврднати со индукција, обезбедувајќи исклучителна цврстина и отпорност на замор и удар. Ние користиме висококвалитетни полиуретански заптивки за шипки и тефлонски клипни заптивки, обезбедувајќи сигурна заптивка на широк опсег на температури и притисоци. Секој цилиндар е тестиран за да се осигура дека ги исполнува нашите ригорозни стандарди за квалитет пред да ја напушти нашата фабрика.

6. Често поставувани прашања (ЧПП)

Прашање 1: Колку често треба да се менуваат заптивките во хидрауличниот цилиндар на жетварот?

Одговор: Интервалот за замена на заптивките за хидрауличниот цилиндар на жетвар зависи од неколку фактори, вклучувајќи ги часовите на работа, работната средина и состојбата на хидрауличната течност. Како општо упатство, препорачуваме да ги прегледате заптивките на цилиндерот на почетокот на секоја сезона на жетва. Ако цилиндерот покажува какви било знаци на истекување или ако шипката изгледа издлабена или изгребана, заптивките треба да се заменат. Во пракса, многу комбајни бараат замена на пломбите на секои 1.500 до 2.500 работни часови. Нашата фабрика во Raydafon Technology Group Co., Limited обезбедува комплети за заптивки и детални упатства за инсталација за сите наши цилиндри. Редовната програма за проверка е најдобриот начин да се одреди точниот интервал за вашите специфични работни услови.

Прашање 2: Која е најчеста причина за внатрешно истекување во хидрауличен цилиндар?

Одговор: Најчеста причина за внатрешно истекување во хидрауличниот цилиндар на жетварот е истрошена или оштетена заптивка на клипот. Заптивката на клипот ги одвојува двете комори за притисок на цилиндерот. Кога заптивката се истроши, хидрауличната течност може да истече од страната под висок притисок кон страната со низок притисок, што резултира со губење на моќноста и брзината. Ова често е предизвикано од контаминирана хидраулична течност, која делува како абразив и ја истроши заптивката. Во многу случаи, цилиндерот сè уште ќе изгледа како надворешно без протекување, но внатрешното истекување ќе се манифестира како бавно, притаено движење на шипката на цилиндерот. Проблемот може да се открие преку едноставен тест за истекување, а решението е да се замени заптивката на клипот и да се осигура дека хидрауличната течност е чиста.

Прашање 3: Како можам да спречам влага да влезе во мојот хидрауличен цилиндар?

Одговор: Влагата може да влезе во хидрауличниот цилиндар на жетварот преку неколку патишта. Најчестиот пат е преку заптивката на шипката и заптивката на бришачот за време на влажни услови. Втората патека е преку филтерот за дишење на хидрауличниот резервоар. За да спречите навлегување на влага, проверете дали филтерот за дишење е чист и правилно функционира. За активно отстранување на влагата од воздухот што влегува во акумулацијата може да се користи средство за дишење за сушење. Исто така, редовно проверувајте го цилиндерот за какви било знаци на вода во маслото, како на пример млечен изглед. Ако има вода, исцедете ја и заменете ја течноста. Употребата на висококвалитетна хидраулична течност со добра демулзибилност ќе помогне да се одвои водата од маслото, што ќе овозможи да се исцеди од резервоарот. Дополнително, избегнувајте да користите перење под висок притисок на заптивките на цилиндерот, бидејќи тоа може да ја натера водата да ги помине заптивките.

Прашање 4: Што значи спецификацијата „должина на удар“ за хидрауличен цилиндар?

Одговор: Должината на ударот е максималното растојание што клипната шипка може да ја помине од нејзината целосно повлечена позиција до нејзината целосно издолжена положба. Оваа спецификација го одредува опсегот на движење што може да го обезбеди цилиндерот. При изборот на хидрауличен цилиндар за жетвар, должината на ударот мора да се усогласи со потребното движење на апаратот. На пример, цилиндерот за подигање на заглавјето на комбајн мора да има удар што е доволно долг за да овозможи подигнување на заглавјето до целосна транспортна висина. Ако должината на ударот е прекратка, апаратот нема да се движи низ целиот опсег на движење. Ако е предолг, цилиндерот може да биде до дното или да се прошири надвор од потребниот опсег. Нашата фабрика во Raydafon Technology Group Co., Limited нуди широк опсег на должини на удари за да одговараат на различни апликации за берба.

Прашање 5: Може ли да се реконструира хидрауличниот цилиндар на жетварот или мора да се замени?

Одговор: Да, хидрауличниот цилиндар на жетвар обично може повторно да се изгради. Процесот на обнова вклучува расклопување на цилиндерот, проверка на сите компоненти и замена на истрошените или оштетените делови. Најчестите делови што се заменуваат за време на реконструкцијата се заптивките (заптивка на прачка, заптивка на клипот, заптивка на бришачите), шипката (ако е издлабена или свиткана) и цевката на цилиндерот (ако е оштетена). Обновата на цилиндар често е значително поевтина од купувањето на нов цилиндар и е вообичаена практика за продолжување на животниот век на опремата. Нашата фабрика во Raydafon Technology Group Co., Limited нуди комплети за обнова и услуги за обнова за нашиот хидрауличен цилиндар за жетвар.

7. Заклучок

Перформансите на хидрауличниот цилиндар на жетварот во операциите на терен се одредуваат со сложена интеракција на фактори: квалитет на заптивката, контрола на контаминација, управување со оптоварување, одржување на течности и спецификации за дизајн. Секој фактор игра клучна улога во обезбедувањето на цилиндерот да обезбеди сигурна, ефикасна и долготрајна услуга во бараното опкружување на работната жетва. Со разбирање на овие фактори, инженерите, менаџерите на опремата и операторите можат да донесат информирани одлуки за да ги максимизираат перформансите и долговечноста на нивната хидраулична опрема. Сеопфатна програма за одржување, проактивна контрола на контаминација и избор на висококвалитетни компоненти се од суштинско значење за постигнување оптимални перформанси.

Во Raydafon Technology Group Co., Limited, имаме повеќе од една деценија искуство во производство на висококвалитетни хидраулични компоненти за земјоделската индустрија. Нашиот хидрауличен цилиндар за жетвар е дизајниран и произведен за да ги исполни највисоките стандарди за перформанси и доверливост, користејќи врвни материјали, прецизна обработка и ригорозна контрола на квалитетот. Ние сме посветени да им обезбедиме на нашите клиенти најдобри можни решенија за нивните хидраулични потреби. Ако имате какви било прашања во врска со изборот или одржувањето на хидрауличен цилиндар за вашата опрема за берба, ве молиме контактирајте го нашиот стручен тим.

Контактирајте ја Raydafon Technology Group Co.,Limited денесда дознаете повеќе за нашиот хидрауличен цилиндар за жетвар и како тој може да ја подобри доверливоста и ефикасноста на вашите операции за берба.
