Зошто должината на ударот е критична при изборот на хидрауличен цилиндар?

При изборот на хидрауличен цилиндар за која било тешка примена - било да е градежна опрема, земјоделски машини или индустриска автоматизација - еден параметар стои над останатите во диктирање на перформансите, безбедноста и долговечноста:должина на ударот. Должината на ударот одредува не само колку далеку цилиндерот може да се прошири или повлече, туку влијае и на конфигурацијата на монтирањето, отпорноста на свиткување на шипката, животниот век на заптивката и целокупната стабилност на системот. Изборот на погрешна должина на ударот може да доведе до катастрофален механички дефект, скапи прекини или неефикасно работење. Во овој сеопфатен водич, користиме две децении искуство во индустријата за да објасниме зошто должината на ударот е камен-темелник на изборот на хидраулични цилиндри и како да донесете информирана одлука прилагодена на вашите точни потреби.

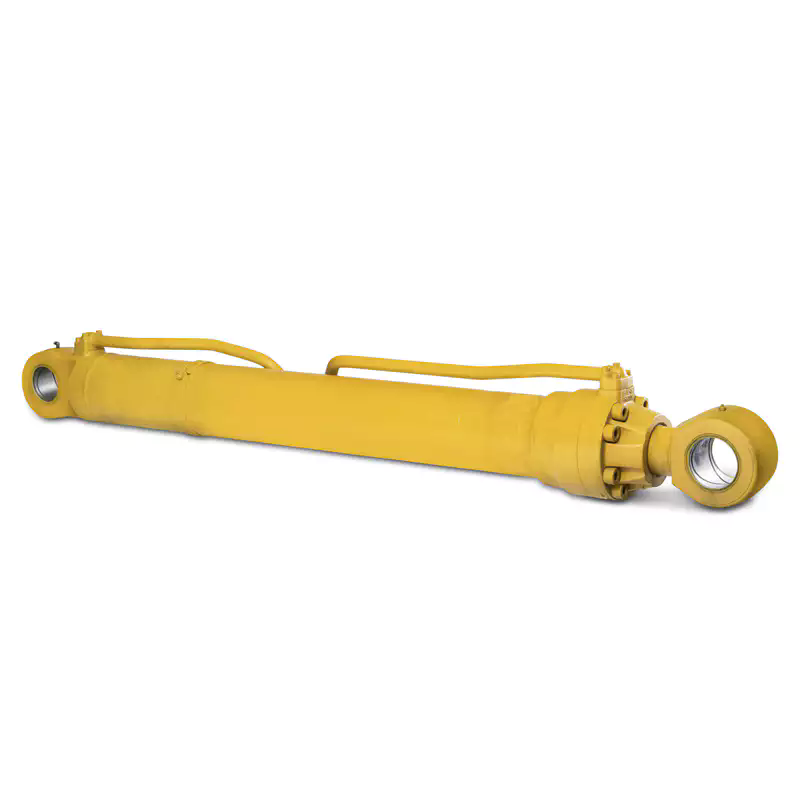

Како лидер во решенијата за флуидна моќност,Raydafon Technology Group Co., Limitedима конструирано и испорачано илјадници обичајХидрауличен цилиндарединици низ целиот свет. Нашата фабрика ги следи строгите ISO стандарди, осигурувајќи дека ударот на секој цилиндар е оптимизиран за реални услови. Без разлика дали заменувате постоечка единица или дизајнирате нов систем, разбирањето на критичната природа на должината на ударот ќе ве спаси од тесни грла во изведбата и неочекувани трошоци за поправка. Ајде да нурнеме длабоко во механиката, параметрите и практичните размислувања кои ја прават должината на ударот одлучувачки фактор.

Што ја дефинира должината на ударот и зошто ги диктира перформансите на хидрауличниот цилиндар?

Должината на ударот е вкупното растојание што клипната шипка минува од целосно повлечена (затворена) до целосно издолжена (отворена) положба. Иако дефиницијата изгледа јасна, нејзиното влијание се бранува низ секој оперативен аспект на аХидрауличен цилиндар. Во моите 20 години работа со тешки машини и сопствени системи за активирање, бев сведок на безброј сценарија каде што навидум мала неусогласеност во должината на ударот предизвика големи неуспеси. НаRaydafon Technology Group Co., Limited, нашиот инженерски тим ја третира должината на ударот како централен столб околу кој е дизајниран целиот цилиндар. Подолу објаснуваме зошто овој параметар не може да се преговара.

Прво, должината на ударот директно го одредува употребливиот опсег на движење. Ако ударот е премногу краток, опремата не може да ги достигне потребните позиции; ако е премногу долго, тоа доведува до прекумерно патување, потенцијални внатрешни судири и зголемен ризик од свиткување на шипката при компресија. Покрај тоа, должината на ударот влијае на динамиката на заптивките. Подолгите удари бараат попрецизно усогласување за да се спречи нерамномерно абење на заптивките на клипот и лежиштата на прачките. Нашата фабрика документира дека цилиндрите со оптимизиран сооднос удар до отворот покажуваат 40% подолг век на заптивка во споредба со неусогласените единици што се продаваат надвор од полица.

Критични фактори меѓусебно поврзани со должината на ударот

• Праг на свиткување на прачка:Колку е подолг ударот, толку е поголема можноста за неуспех на вчитување на колоната. Инженерите мора да го пресметаат критичното оптоварување на Ојлер врз основа на должината на ударот, дијаметарот на шипката и стилот на монтирање.
• Интегритет на печат:Продолжените удари ја зголемуваат контактната патека помеѓу шипката и заптивките. Нашата фабрика користи напредни полиуретански заптивки кои овозможуваат подолги удари додека одржуваат нула истекување при високи циклуси.
• Должина на водење и лежиште:Подолгите удари бараат подолги површини за лежиште за да се спречат страничните сили да го оштетат цилиндерот.Raydafon Technology Group Co., Limitedвклучува тешки капачиња за лежишта за справување со удари до 3000 mm без отклон.
• Ограничувања на просторот за монтирање:Должината на ударот ги диктира повлечените и продолжените должини. Многу клиенти занемаруваат дека повлечената должина мора да се вклопи во рамките на машината. Нашиот дизајнерски тим секогаш врши проверки на 3D пречки.

Од перспектива на перформанси, вистинската должина на ударот гарантира дека хидрауличниот цилиндар работи во рамките на предвидениот опсег на притисок. Преголемиот удар може да внесе дополнителен волумен на хидраулична течност, намалувајќи го времето на одговор на системот. Спротивно на тоа, помалиот удар предизвикува механички ограничувања. Во апликации со висок циклус, како што се притискање на сопирачките или ракување со материјали, должината на ударот дури и влијае на енергетската ефикасност. На пример, 50 mm подолг удар од потребното може да го зголеми времето на циклусот за 15%, директно влијаејќи на продуктивноста. Затоа, пред да наведете цилиндар, ние воRaydafon Technology Group Co., Limitedсекогаш мапирајте го целиот кинематски профил на машината за прецизно да одговара на должината на ударот.

Како должината на ударот влијае на стабилноста на монтирањето и на отпорот на свиткување?

Стабилноста на монтирањето е често најпотценетата последица од погрешната пресметка на должината на ударот. Стилот на монтирање на хидрауличниот цилиндар - без разлика дали е клавир, шипка, прирабница или навртка - е во интеракција со продолжената должина на ударот за да создаде моменти и странични оптоварувања. Во лабораторијата за тестирање во нашата фабрика, ги споредивме цилиндрите со идентични отвори, но различни удари под услови на странично оптоварување. Резултатите постојано покажуваат дека како што должината на ударот се зголемува надвор од препорачаниот сооднос (однос на ударот и отворот > 8:1 за стандардните цилиндри со врзувачки шипки), цилиндерот станува ранлив на свиткување и дефект на монтирањето. Да ја истражиме оваа врска подетално.

Кога цилиндерот се протега, должината на неподдржаната прачка расте, што го прави да делува како столб под сила на притисок. Ако должината на ударот е прекумерна во однос на дијаметарот на шипката, дури и умерените оптоварувања може да предизвикаат трајно свиткување или катастрофално кршење. Ова е причината зоштоRaydafon Technology Group Co., Limitedсекогаш препорачува пресметување на критичното оптоварување на свиткување користејќи индустриски формули. За мобилни апликации како што се камиони за ѓубре или багери, каде што оптоварувањето со удари е вообичаено, ние често го зголемуваме дијаметарот на шипката или вградуваме цевки за запирање за ефикасно да ја намалиме неподдржаната должина без да ја менуваме должината на ударот.

Клучни параметри за стабилност на кои влијае должината на ударот

• Јачина на колоната:Ојлеровата формула за свиткување (Pcr = π²EI / (KL)²) покажува дека критичното оптоварување се намалува со квадратот на должината на ударот. Зголемувањето на ударот за 20% го намалува отпорот на свиткување за приближно 30%.
• Концентрација на стрес при монтажа:Долгите удари ги засилуваат силите на потпора на држачите за монтирање, игличките и завртките. Нашата фабрика користи анализа на конечни елементи (FEA) за да ги зајакне точките за монтирање кога ударот надминува 1,5 метри.
• Дефлексија под оптоварување:Продолжените удари доведуваат до поголемо отклонување на шипката, забрзувајќи го абењето на заптивките и предизвикувајќи нерамномерно усогласување на клипот. Ова го решаваме со користење на хромирани шипки стврднати со индукција кои се спротивставуваат на свиткување.
• Водечка точност:За цилиндрите со долг удар, нашиот производствен процес вклучува екстра долги бронзени лежишта за рамномерно распределување на радијалните оптоварувања. Оваа дизајнерска филозофија е стандардна за ситеХидрауличен цилиндармодели што ги произведуваме.

Од практична гледна точка, нашиот тим замени бројни конкурентски цилиндри кои не успеаја поради свиткување при должина на удар од 800 mm, но со мали прачки. Во еден проект за компактор на отпад, изработивме цилиндар со должина на удар од 1800 mm, користејќи дијаметар на прачка од 100 mm и специјална цевка за застанување за да ја намалиме неподдржаната должина. Резултатот беше зголемување на работниот век за 300% во споредба со претходните единици. Ова покажува дека должината на ударот не е само димензионална спецификација, туку безбедносно-критична инженерска одлука. За секоја тешка инсталација, консултирајте се со специјалисти какоRaydafon Technology Group Co., Limitedосигурува дека вашиот хидрауличен цилиндар издржува и статички и динамички оптоварувања низ целиот опсег на удари.

Зошто приспособувањето на должината на ударот ја подобрува севкупната ефикасност на системот?

Додека стандардните должини на удари се широко достапни, приспособувањето на ударот на вашата точна апликација отклучува значителни придобивки во ефикасноста. Во моите децении консултации за рударството, градежништвото и земјоделскиот сектор, видов дека цилиндрите кои одговараат на сите често ја компромитираат брзината, потрошувачката на енергија и структурната интеграција. НаRaydafon Technology Group Co., Limited, ние се залагаме за оптимизација на должината на ударот бидејќи директно ја усогласува кинематиката на активаторот со работниот циклус на машината. Еве како прецизното прилагодување ја зголемува ефикасноста на системот.

Прво, прилагодената должина на удар го елиминира мртвото патување. Стандардните цилиндри може да имаат дополнителен удар што никогаш не се користи, но сепак цилиндерот сè уште бара целосен волумен на хидраулична течност за секој циклус. Овој потрошен капацитет го зголемува оптоварувањето на пумпата и отпадот на енергија. Со точното одредување на потребната должина на ударот, нашата фабрика го намалува внатрешниот волумен на течноста, овозможувајќи побрзо време на одговор и пониски работни температури. Во неодамнешниот случај за автоматизирана линија за преса, ја скративме должината на ударот за 70 mm во споредба со опцијата надвор од полица, што резултираше со 12% побрзо време на циклусот и 8% помала потрошувачка на хидраулично масло.

Ефикасност Придобивките од прилагодувањето на мозочниот удар

• Намален пад на притисокот:Пократката должина на ударот значи пократок пат на течноста внатре во цилиндерот, намалувајќи ги загубите на притисокот и ја подобрува реакцијата на активаторот.
• Дизајн на компактна машина:Со точната должина на ударот, рамката на машината може да се намали, намалувајќи ги трошоците за материјали и вкупната тежина. Нашата фабрика работи со OEM за беспрекорно да ги интегрира цилиндрите.
• Пониски трошоци за одржување:Соодветната должина на ударот го минимизира страничното оптоварување и стресот на заптивката, намалувајќи го непланираното застој. Нашите податоци покажуваат дека цилиндрите со сопствен удар имаат 30% помала фреквенција на одржување.
• Оптимизирани перформанси на амортизирање:Кога должината на ударот е прецизно позната, можеме да дизајнираме внатрешни перничиња кои непречено го забавуваат клипот, намалувајќи ги шоковите и бучавата при крајот на ударот.

Покрај тоа, приспособената должина на ударот ни овозможува да вградиме напредни функции како интегрирани сензори за положба или механизми за заклучување без испакнати компоненти. На пример, кај платформите за воздушен подигнување, прецизноста на должината на ударот осигурува дека платформата достигнува точни работни висини без прекумерно продолжување. Нашата фабрика користи CNC обработка за да постигне толеранција на удар од ± 0,5 mm, гарантирајќи повторливост во критичните апликации за позиционирање. На крајот на краиштата, прилагодувањето се претвора во генерикаХидрауличен цилиндарво компонента што одговара на перформансите која ја подобрува ефикасноста на целиот хидрауличен систем. Кога сте партнери соRaydafon Technology Group Co., Limited, добивате оптимизација за должината на ударот поддржана со ригорозни инженерски пресметки и валидација во реалниот свет.

Клучни параметри на хидрауличниот цилиндар: големина на отворот, дијаметар на шипката и корелација на ударот

Разбирањето на врската помеѓу должината на ударот и другите критични параметри обезбедува избалансиран дизајн. Подолу е детална табела која покажува какоRaydafon Technology Group Co., Limitedја стандардизира својатаХидрауличен цилиндаропсег, илустрирајќи ги препорачаните граници на удар врз основа на дијаметрите на отворот и шипката за оптимални перформанси и безбедност. Податоците се изведени од инженерските упатства на нашата фабрика и ригорозните теренски тестирања.

Нашата фабрика нагласува дека овие вредности се појдовни точки; за удари надвор од овие граници, инкорпорираме дополнителни дизајнерски карактеристики како што се поголеми дијаметри на шипки, армирани лежишта или телескопски конфигурации. Дополнително, ориентацијата на монтирање (хоризонтална наспроти вертикална) влијае на дозволената должина на ударот бидејќи вертикалните цилиндри имаат помал ризик од свиткување, но бараат внимателно разгледување на падот на клипот. СекојХидрауличен цилиндародRaydafon Technology Group Co., Limitedе придружено со детален лист со спецификации каде што должината на ударот е во корелација со пресметаната максимална носивост. Ние исто така нудиме извештаи за анализа на конечни елементи за критични апликации за да се обезбеди апсолутна сигурност.

Други параметри меѓусебно зависни со должината на ударот

• Тип на монтирање на цилиндар:Држачите на трупот овозможуваат подолги удари во споредба со прирабничките држачи поради подобра распределба на товарот.
• Работен притисок:Повисок притисок (до 350 бари) бара пократки потези или поголеми дијаметри на шипката за да се избегне свиткување.
• Материјал за заптивки:За удари подолги од 1200 mm, ние користиме специјализирани заптивки со тефлонски потпирачи за одржување на ниско триење и спречување на истиснување.
• Температурен опсег:Екстремните температури може да влијаат на проширувањето на шипката; подолгите удари бараат компензација за термички раст.

Со повикување на табелата и овие меѓусебно зависни параметри, инженерите можат самоуверено да изберат или да нарачаат цилиндар кој ја балансира должината на ударот со големината на отворот и јачината на шипката.Raydafon Technology Group Co., Limitedодржува широк попис на компоненти, овозможувајќи ни да изградиме цилиндри со приспособени должини на удари без долго време на искористување. Оваа флексибилност гарантира дека ќе добиете прецизно дизајнирано решение кое ги максимизира перформансите и економичноста.

Резиме и конечни препораки

Должината на ударот е многу повеќе од едноставна димензија на патување; тоа е камен-темелник на функционалноста, безбедноста и ефикасноста на хидрауличните цилиндри. Во текот на овој водич, испитавме како должината на ударот влијае на отпорноста на свиткување, стабилноста на монтирањето, долговечноста на заптивките, одговорот на системот и целокупниот дизајн на машината. Изборот на правилната должина на ударот - без разлика дали преку внимателен избор надвор од полица или прилагодено инженерство - директно се преведува во намалено време на застој, пониски вкупни трошоци за сопственост и зголемена оперативна безбедност. НаRaydafon Technology Group Co., Limited, пристапот на нашата фабрика интегрира напредни алатки за симулација, наука за материјали и децениско практично искуство за да испорача хидраулични цилиндри кои се истакнуваат во најсложените средини.

За секој нов проект или доградба, препорачуваме да започнете со сеопфатна анализа на кинематичките барања на апликацијата, профилите на оптоварување и ограничувањата за монтирање. Нашиот инженерски тим е подготвен да ви помогне во дефинирањето на идеалната должина на ударот и сродните параметри. Не дозволувајте должината на ударот да биде последователна мисла - партнер со производител кој ја третира како критична променлива за дизајн. КонтактRaydafon Technology Group Co., Limitedденес да разговарате за вашите барања за хидрауличниот цилиндар и да побарате приспособена понуда. Нашата фабричка гаранција и глобалната мрежа за поддршка гарантираат дека вашата опрема работи на својот врв, циклус по циклус.

Најчесто поставувани прашања: вообичаени прашања за изборот на должина на мозочниот удар
