Допрете го телескопскиот цилиндар Сложувач

Raydafon произведува повеќестепени телескопски хидраулични цилиндри за дофатни стрели, со стандарден дијаметар на отворот од 200 mm до 220 mm, дијаметар на прачка од 150 mm до 180 mm, максимален удар до 8000 mm и максимален работен притисок од 30 MPa. Дизајнот на вгнездената сцена создава долг телескопски удар од компактна затворена должина, а најголемата етапа дава најголема сила на почетокот на подигањето - усогласување на излезот на цилиндарот со кривата на оптоварување на стрелата. Се испорачува како опрема за OEM или како единица за замена направена на оригиналниот цртеж, вклучувајќи го бројот на фази, распоредот за монтирање и позициите на пристаништето. Се произведува во сопствената фабрика на Raydafon во Нингбо, Кина, со комплети за заптивки и резервни компоненти достапни одделно. Испратете го моделот на машината, дијаметарот на отворот и шипката, потребниот удар, работен притисок и типот на монтирање за понуда во рок од 24 часа.

Телескопски цилиндар Reach Stacker - отвор 200–220 mm, удар до 8000 mm

Повеќестепен телескопски хидрауличен цилиндар за бум на наложувачите за дофат на контејнери. Пет или повеќе издолжувачки фази ја претвораат кратката затворена должина во долг работен удар, така што распрскувачот може да се постави точно на висина и на дофат без подолг, потежок едностепен цилиндар. Произведен од Raydafon во Нингбо, Кина и се испорачува како ОЕМ опрема или како замена за цртање.

  • 200-220 ммДијаметар на отворот
  • 150-180 ммДијаметар на прачка
  • ≤ 8000 mmМаксимален мозочен удар
  • 30 MPaМаксимален работен притисок
  • ТелескопскиПовеќестепен погон на бум

Reach Stacker Telescopic Cylinder Manufacturer — отвор 200–220 mm, удар до 8000 mm

Овој цилиндар е линеарен погон за стрелање на дофат на сложувач: хидрауличниот притисок прво влегува во најголемата фаза и секоја наредна етапа се протега во низа за да даде долг, контролиран удар од компактна затворена должина. Тоа телескопско дејство е она што овозможува подигање, продолжување и задржување на стрелата додека раширувачот е поставен над контејнер - операција која одлучува колку контејнери се движи терминалот по смена.

Raydafon го произведува овој цилиндар во сопствената фабрика во Нингбо, Кина, и за OEM и за резервно снабдување. Стандардните дијаметри на отворите се 200 mm до 220 mm со дијаметар на шипки од 150 mm до 180 mm, максимален удар до 8000 mm и максимален работен притисок од 30 MPa. Ако вашата машина користи различна комбинација на фази или распоред за монтирање, испратете го оригиналниот цртеж или моделот на машината и ние ќе го усогласиме. Сродните хидраулични цилиндри од истата фабрика го вклучуваат поширокиоттелескопски хидраулични цилиндриопсегот ихидраулични цилиндри за мобилни крансемејството.

Технички спецификации

  • Име на производДосегнете го телескопскиот цилиндар за складирање
  • ФункцијаЛинеарно телескопско движење на стрелата
  • Дијаметар на отворот200 mm – 220 mm
  • Дијаметар на прачка150 mm – 180 mm
  • Максимален мозочен удар≤ 8000 mm (должина на телескопско продолжување)
  • Максимален притисокРаботен притисок 30 MPa
  • АпликацијаСложувач за дофат
  • МонтирањеЗа машинско цртање - аранжман на иглички, прирабници или клеви
  • ПрилагодувањеБроење на фази, удар, отвор, прачка, монтажа и положба на пристаништето

Спецификациски лист за стандардниот телескопски цилиндар за стегање со дофат.

Ставка Спецификација
Име на производ Допрете го телескопскиот цилиндар Сложувач
Карактеристики Го реализира линеарното телескопско движење на стрелата
Дијаметар на отворот 200 mm – 220 mm
Дијаметар на прачка 150 mm – 180 mm; максимален удар ≤ 8000 mm
Притисок Максимална 30 MPa
Апликации Сложувач за дофат

Ве молиме имајте предвид за мозочниот удар и притисокот:бројката од 8000 mm е телескопскиот удар на цилиндерот, а не висината на подигнувањето на машината - вкупната висина на подигнување зависи од геометријата на стрелата на вашиот специфичен налог за досег. Бројката од 30 MPa е максималниот работен притисок на цилиндерот; потврдете го номиналниот притисок на хидрауличниот систем на вашата машина, така што цилиндерот ќе биде избран во однос на притисокот што всушност ќе го види при работа.

Како работи телескопскиот цилиндар на реач-сложувач

Телескопскиот цилиндар се разликува од едностепениот цилиндар на еден важен начин: наместо еден клип и една прачка, тој користи серија вгнездени фази кои се протегаат по ред. Најголемата етапа има најголема ефективна површина и затоа произведува најголема сила, така што најтешкиот дел од лифтот - откинување на товарот и започнување на стрелата нагоре - го управува етапата со најголема механичка предност. Како што се протегаат етапите, ефективната површина се намалува и силата паѓа додека патувањето се зголемува, што одговара на начинот на кој моментот на оптоварување на стрелата се менува додека се крева.

Тој аранжман решава и проблем со пакувањето. На едностепен цилиндар со удар од 8 метри би му требала затворена должина што се приближува до неговиот удар, која никогаш не би се вклопила покрај стрелата. Вгнездените стадиуми даваат ист удар од дел од затворената должина, поради што стакерите за дофат, мобилните кранови и приколките со кипер користат телескопски цилиндри наместо долги едностепени.

Два детали за дизајн го одлучуваат работниот век во оваа апликација. Првиот е запечатувањето: секоја етапа носи свој сет и водилка за заптивки, а спојувањето од фаза до фаза мора да биде усогласено за да не се ставаат пломбите странично. Вториот е состојбата на површината: изложените површини на шипката и на сцената се она против што работат заптивките, така што бодирањето од ронки или свиткана фаза води директно до истекување. Правилната филтрација и редовната проверка на заптивките на бришачите се важни колку и самиот цилиндар кога машината работи долги смени на пристаништето.

Детали за производот

Фотографии од телескопскиот цилиндар што го произведуваме за досег - распоред на сцената, површина на шипката и интерфејс за монтирање.

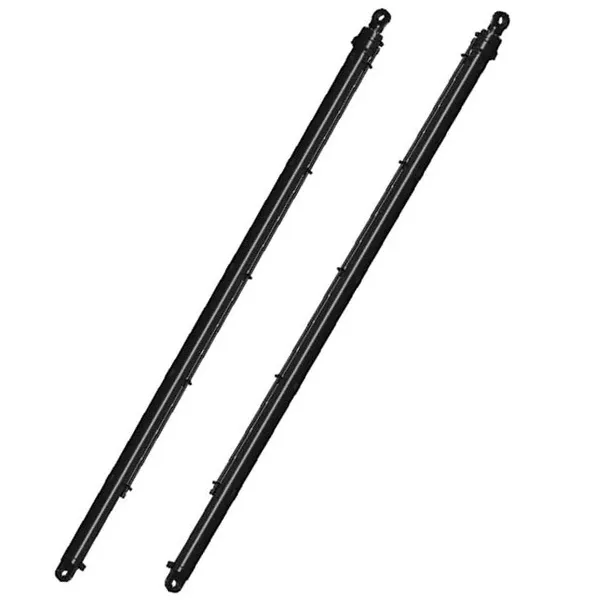

Reach stacker telescopic cylinder showing nested stages and rod surface
Телескопски цилиндар за релаксирање на дофат - вгнездени фази, површина на шипката и интерфејс за монтирање.

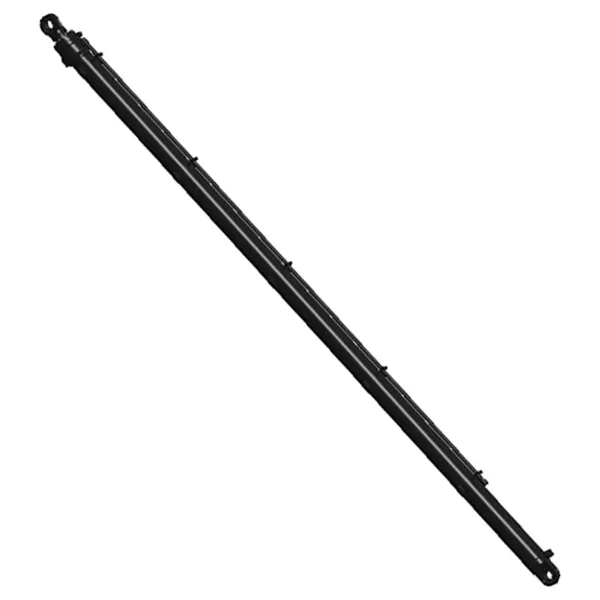

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Повеќестепен телескопски хидрауличен цилиндар за апликации за дофат на стакер.
Reach stacker telescopic cylinder before packing and shipment
Склопениот цилиндар проверен и подготвен за испорака.
Reach stacker telescopic cylinder stage detail and seal arrangement
Детали за фаза и распоред на заптивки на телескопскиот цилиндар.

Предности на производот

  • Долг дофат од кратка затворена должинаПовеќестепената конструкција испорачува удар до 8000 mm додека го одржува повлечениот цилиндар компактен по должината на бравата, така што машината може да го постави распрскувачот на висина и на растојание без да носи подолг, потежок едностепен цилиндар.
  • Сила онаму каде што му треба на лифтотНајголемата етапа обезбедува најголема сила на почетокот на кревањето, кога моментот на оптоварување на стрелата е најголем, а помалите скали обезбедуваат патување. Тоа одговара на излезот од цилиндарот со вистинската крива на оптоварување на машината.
  • Изграден за тешки контејнериЦилиндерот е произведен од висококвалитетен специјален челик и е дизајниран за континуирани работни циклуси на операциите на пристаништето, при што распоредот за запечатување е одреден за долги смени под оптоварување, а не за периодична употреба.
  • Фабричко-директно снабдувањеЦилиндерот се произведува и се составува во сопствената фабрика на Raydafon, така што нема трговска маржа помеѓу вас и производството, а цртежите, заптивките и резервните делови остануваат достапни за целиот век на машината.
  • Направено на цртежот на вашата машинаДупката, шипката, ударот, бројот на етапи, распоредот на монтажата и позициите на приклучокот може да се направат на оригиналниот цртеж, што е важно за единиците за замена каде што интерфејсот за монтирање мора да одговара на постоечката стрела.
  • Ги скратува циклусите на товарење и растоварувањеПрецизното, повторливо позиционирање на раширувачот дозволува контејнер да се подигне од кејот или од палубата и да се спушти со помалку движења, намалувајќи го времето што секој брод го поминува на лежај и времето на чекање за патните возила на терминалот.

Времетраењето на замор, векот на заптивката и максималната сила зависат од отворот, притисокот, работниот циклус и од тоа колку добро се контролира контаминацијата во хидрауличкото коло на машината. Дајте ни го моделот на машината, работниот притисок и потребниот удар, и ние ќе ја потврдиме конфигурацијата на цилиндерот во однос на оптоварувањето што всушност ќе го види.

Апликации

Примарната апликација е бум на сложувач за дофат на контејнери, но истиот телескопски тип на цилиндри се користи секаде каде што треба да се произведе долг удар од кратка должина на монтирање во мобилна машина.

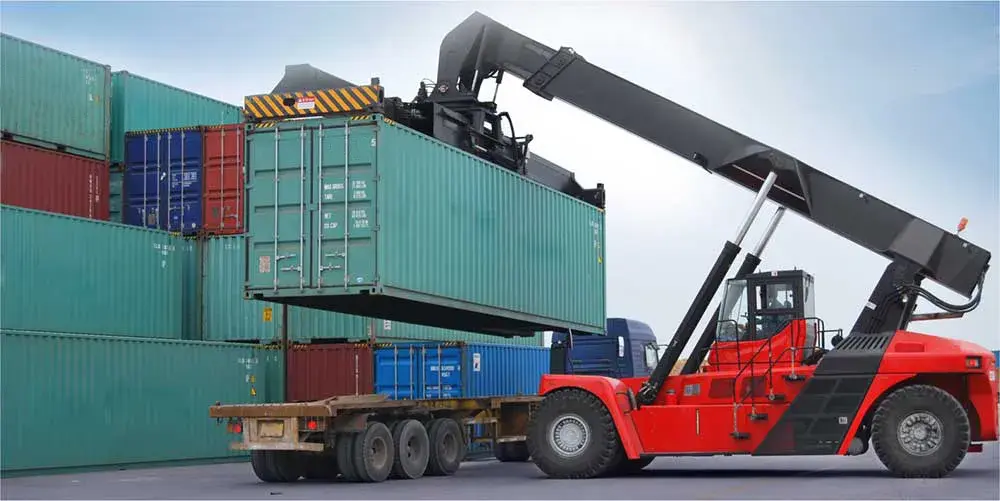

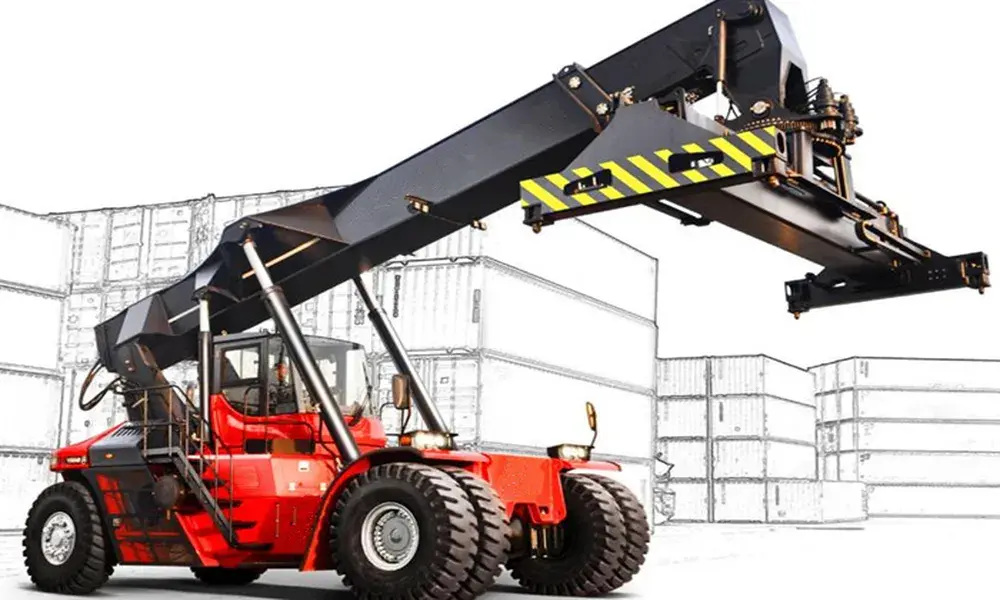

Reach stacker telescopic cylinder installed on a container handling machine boom
Стигнете го телескопскиот цилиндар за складирање во сервис на машина за ракување со контејнери.

Пристаниште и контејнерски терминал

Подигнување на стрелата и продолжување на дофат Сложувачи кои ги движат контејнерите помеѓу кејот, дворот и патните возила при континуирана работа со смени.

Логистички дворови и магацини

Машини кои се справуваат со густо натрупување каде што раширувачот мора да биде точно поставен на висина и растојание без да се препозиционира шасијата.

Претоварни и товарни станици

Операции со голем промет каде што циклусите на полнење и растоварање се повторуваат во текот на денот, а доверливоста на цилиндерот директно ја одредува пропусната моќ.

Мобилни кранови

Телескопска екстензија на стрелата, каде што истиот принцип на сцена создава долг досег од пренослива затворена должина.

Кипер и опрема за приколка

Цилиндри за подигнување повеќестепени за превртување на телата и подигање на платформата, каде што ударот е долг во однос на достапниот простор за монтирање.

Замена и доградба

Директна замена на истрошена или оштетена цилиндер за стрела на постоечка сложувалка за дофат, произведена според оригиналниот цртеж или измерен примерок.

Најчесто поставувани прашања за купувачите

  • Каков отвор, удар и притисок стигнува ова до телескопскиот цилиндарски капак на наложувачот?Стандардните дијаметри на отворите се од 200 mm до 220 mm, дијаметарот на шипката од 150 mm до 180 mm, максималниот удар до 8000 mm и максималниот работен притисок 30 MPa. Целокупната висина на кревање зависи од геометријата на бравата на вашата машина, а не само од ударот, затоа потврдете ги и двете при одредување.
  • Дали овој цилиндар е OEM дел или замена?Тој е произведен од Raydafon во сопствената фабрика и може да се испорачува како OEM прибор за производители на машини или како замена за машини кои веќе се во употреба. За замена, испратете го оригиналниот цртеж, моделот на машината или измерените димензии на неуспешниот цилиндар.
  • Како да знам дека монтажата ќе одговара на мојот бум?Монтажата е направена на цртање - аранжман на иглички, прирабници или клис, заедно со позициите на пристаништето. Испратете го цртежот или фотографијата на постоечкиот цилиндар со неговите главни димензии и ние ќе го потврдиме интерфејсот пред да го цитираме.
  • Кои информации треба да ги цитирате?Модел на машината, дијаметар на отворот и шипката, потребен удар, работен притисок, број на фази ако е дизајн со повеќе фази, тип и количина на монтирање. Колку повеќе од нив добиеме со барањето, толку побрзо можеме да ги потврдиме дизајнот и цената.
  • Што влијае на работниот век на телескопскиот цилиндар?Чистотата на хидрауличкото масло, состојбата на заптивките на бришачите и усогласувањето на поединечните фази се главните фактори. Контаминацијата или површината со оцртана фаза ги оштетуваат заптивките и доведуваат до истекување, така што филтрирањето и редовната проверка се исто толку важни колку и самата спецификација на цилиндарот.
  • Кое е времето на носење и дали може да се набават резервни пломби?Времето на довод зависи од тоа дали цилиндерот се совпаѓа со постоечки цртеж или има потреба од нова конфигурација и се потврдува со понудата, обично во рок од 24 часа од добивањето на барањето. Комплетите за заптивки и компонентите за замена може да се испорачуваат одделно за да може машината да се врати во сервис по дефект на заптивката.

Поврзани производи и понатамошно читање

Побарајте понуда за телескопски цилиндри за дофат на Сложувач

Испратете го моделот на машината, дијаметарот на отворот и шипката, потребниот удар, работен притисок, типот и количината на монтирање — или оригиналниот цртеж. Ја потврдуваме конфигурацијата наспроти вашиот бум и одговараме со цена и време на испорака во рок од 24 часа.

Испрати барање сега

* Бројката од 8000 mm е удар на цилиндарот, а не висина на подигнување на машината. Ве молиме потврдете го номиналниот работен притисок на вашиот хидрауличен систем и димензиите на монтирањето пред да нарачате.
