Лизгачка спојка PTO вратило за косилка со диск 1340
  • Лизгачка спојка PTO вратило за косилка со диск 1340Лизгачка спојка PTO вратило за косилка со диск 1340
  • Лизгачка спојка PTO вратило за косилка со диск 1340Лизгачка спојка PTO вратило за косилка со диск 1340

Лизгачка спојка PTO вратило за косилка со диск 1340

Трговија на големо со замена за лизгачка спојка PTO вратило за косилка за диск 1340 / Hesston 1340 и 1345. Склопот со двојно CV 55N заменува CV спој од 80 степени на страната на тракторот и спој со CV од 50 степени на страната на дискот. Врската на тракторот е типично 1.375-21; приклучокот за имплементација е 1,50" тркалезна стегач; конструкцијата користи краеви од 1-3/8" 6 шипки. Спојката за триење со двојна плоча е поставена на вртежен момент од 2.800 N·m и повторно се вклучува по преоптоварување. Броевите на делови 14656849, 82-14656849 и 83-14656849 се наведени за целосно склопување, половина имплементација и половина на тракторот. Компатибилноста вклучува Hesston 1340/1345, изберете CaseIH 8312, Massey Ferguson PTD 12 и New Idea 5512. MOQ, прилагодувањето и времето на испорака се цитирани по нарачка откако ќе се потврдат бројот на делот и големината на врската.

Трговија на големо OEM замена · Погонска линија за косилка за диск

Трговија на големо со лизгачка спојка PTO вратило за косилка за диск 1340 - спецификации, MOQ, приспособување и време на водење за Hesston 1340/1345 и компатибилни косилки за диск

Ова е заменливо PTO вратило со лизгачка спојка за диск косилка 1340 и групата Hesston 1340/1345. Страницата е изградена околу трите проверки кои одлучуваат дали вратилото одговара: аголот на спојот CV на секоја страна, тракторот и имплементирајте ја големината на поврзувањето и вртежниот момент на лизгање што го штити дискбинскиот менувач. Броевите на делови за целосниот склопувањето, половината на имплементот и половината на тракторот се наведени подолу за да можете да одговарате на постоечкиот уред претходно барајќи понуда.

Цитирање на големоПо нарачка
MOQКотирано по нарачка
ПрилагодувањеВрз основа на цртање
Време на водењеКотирано по нарачка

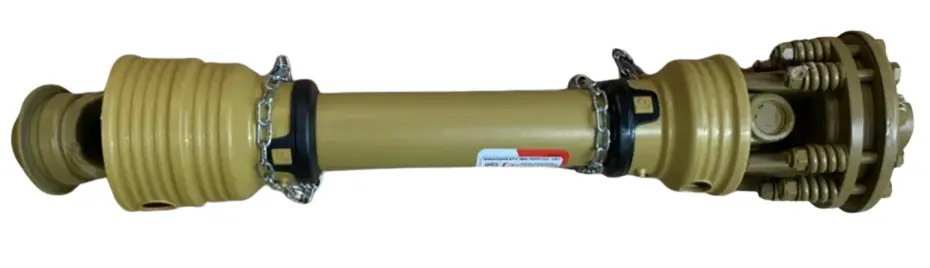

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Комплетно склопување на двојно CV 55N со лизгачка спојка — страна на тракторот 80-степени CV, страна на дискбина 50-степени CV.

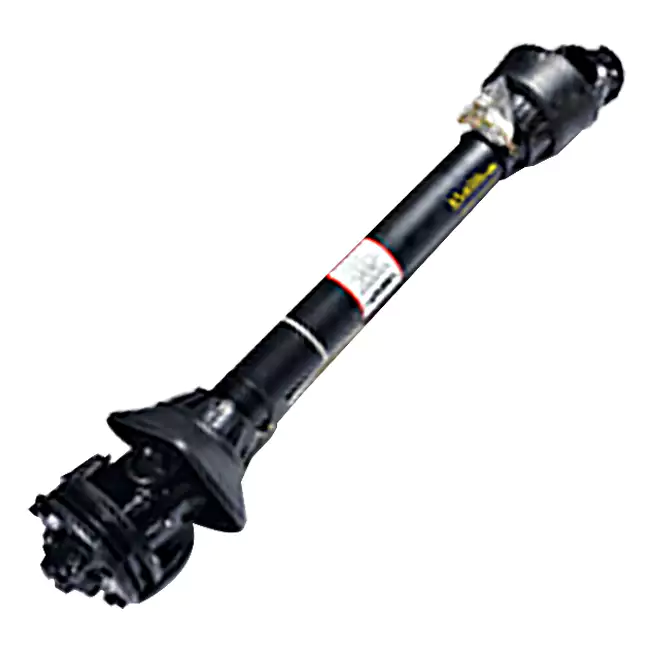

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Детали за спојката и јаремот - спојка со триење со двојна плоча и крај со 6 шипки од 1-3/8 инчи.

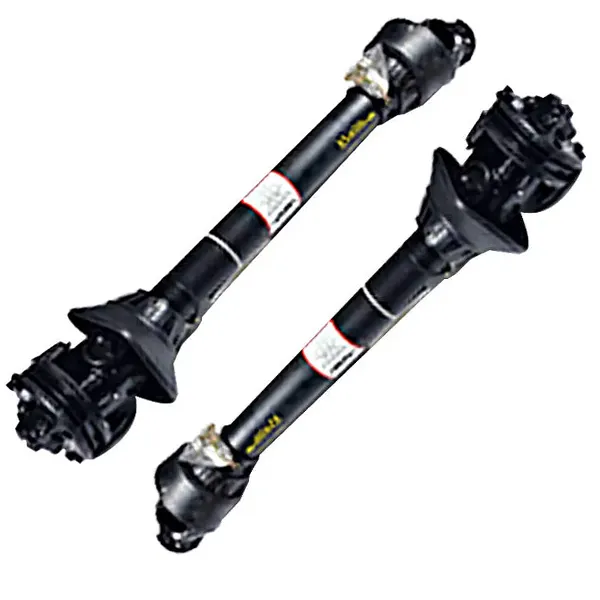

Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Референца на аголот на спој CV - страна на тракторот од 80 степени и страна на дискбина од 50 степени.
Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Поглед на експлодирани делови - вкрстен комплет, јареми на цевки, склоп на спојката за лизгање и заштитен штит.
  • Хестон1340 / 1345 година
  • Случај ИХизберете 8312
  • Меси ФергусонPTD 12
  • Нова идеја 5512
  • 55Nдвојно CV
  • 2.800 N·mвртежен момент на лизгање

Погонска линија и спојка

Референца за оригинална опрема
55N
Агол на CV од страна на тракторот
80 степени
CV агол од дискбинската страна
50 степени
Влезна осовина
Обично круг од 1,50 инчи
Краевите на тракторот / имплементот
1-3/8" 6-шипки
Тракторска врска во 14656849
1.375-21
Спроведување на поврзување
1,5" RD стегач
Тип на лизгачка спојка
Триење со двојна плоча
Вртежен момент на лизгање
2.800 N·m
Исклучување на струја при преоптоварување
Во рок од 0,3 секунди
Саморесетирање по лизгање
Во рок од 30 секунди

Изградба и заштита

Материјал на вратило
40Cr легиран челик
Површинска обработка
Дакромет анти-рѓа
Отпорност на прскање со сол
Надминува 1.000 часа
Распоред на печат
Заптивка со масло со скелет со три усни + прстен за отстранување на магнетни чипови
Заштита од прашина
Целосно затворен капак за прав
Референца за контаминација
ISO 4406 18/16 по 500 часа во песок, прашина и роса
Референца за брзина на сечилото
1800–2200 вртежи во минута
Амортизација
Хидраулично амортизирање + предоптоварување на пружината
Индикација за носење
Прстен за визуелен индикатор за абење
Референца за потрошувачка на гориво
12% намалување на испорачаниот материјал

Табела со број на дел - Целосно склопување и половини

55N двојно CV склоп и броеви на делови со полушахти
Број на дел Трактор Спроведување Опис
14656849 1.375-21 1,5" RD стегач 55N 80x50 Двојно CV
82-14656849 ниеден 1,5" RD стегач 55N 50 степени CV половина (имплементација)
83-14656849 1.375-21 ниеден 55N 80 степени CV половина (трактор)

Целосното склопување е бројот на делот што треба да се нарача кога се заменуваат двете половини. Ако само тракторот половина или половината на имплементот е истрошена, бројот на половина вратило е оној што треба да се совпадне. Двете половини се наведени посебно бидејќи аголот на CV се разликува помеѓу страната на тракторот и страната на дискот. За други апликации за косилка за диск, видете воPTO вратило за дискбиникатегорија.

Делови за производи — Референтни броеви за замена на сервисот

Сервисни делови по референтен број и колона со дел-број
Уп. бр. Име на дел 147129 147134 147248
1 Крст комплет 170015 170020 170020
2 Ролна игла 170120 170120 170120
3 Женски цевка Крајот јарем 151050 151070 151070
4 Внатрешна цевка 151090 151092 151092
5 Склопување на спојката за лизгање — — —
6 Машки цевка Крај јарем 151045 151065 151065
7 Надворешна цевка 151091 151093 151093
8 Тракторски крај јарем 151035 151055 151055
9 Пин за брзо исклучување 170110 170110 170110
10 Безбедносен штит 124310 124315 124315
10 Безбедносен штит Еурокардан 124311 124316 124316

Табелата за делови е за сервисна замена на поединечни компоненти. Кога нарачувате целосна замена на вратило, користете го бројот на монтажниот дел во претходната табела. ПоширокатаОпсег на PTO вратилонаведува други земјоделски погонски линии категории.

Однесување на куплунгот — што штити поставката од 2.800 N·m

При нормално косење

Состојба на спојката
Ангажирана
Пренесен вртежен момент
До 2.800 N·m
Референца за брзина на сечилото
1800–2200 вртежи во минута
Амортизација
Хидраулично + предоптоварување пролет

Спојката со триење со двојна плоча останува вклучена додека косилката на дискот нормално сече. Хидрауличната амортизација и Аранжманот пред оптоварување со пружини е наменет да ја одржува брзината на сечилото стабилна кога отпорот варира на косини и влажни земјата.

Кога косилката ќе удри во камен или корен

Состојба на спојката
Се лизга
Исклучување на струја
Во рок од 0,3 секунди
Ресетирај
Саморесетирање во рок од 30 секунди
Носете чек
Прстен за визуелен индикатор за абење

Лизгачката спојка е делот што го презема ударот наместо дискбинскиот менувач. Саморесетирана пролет Системот го обновува преносот откако ќе се расчисти пречката, а прстенот на индикаторот за абење дава визуелна референца за кога на плочите на куплунгот им треба внимание.

Вртежниот момент на лизгање од 2.800 N·m е бројката наведена во испорачаниот материјал на производот. Потврдете ја поставката против модел на косилка за диск и PTO на тракторот пред да нарачате. За соодветниот погон на имплементот, видетеPTO вратило за дискбини New Hollandстраница како вкрстена референца за конфигурации од страната на дискот.

Пред да побарате понуда

  1. Потврдете го моделот на косилката и постоечкиот број на дел

    Диск косилка 1340, Hesston 1340/1345, изберете CaseIH 8312, Massey Ferguson PTD 12 и New Idea 5512 се референци за компатибилност во доставениот материјал. Постојниот број на дел од вратилото е најбрзиот начин да се потврди замената.

  2. Потврдете ја PTO шината на тракторот

    Целосното склопување 14656849 е наведено со 1.375-21 тракторска врска. Ако тракторот користи различен PTO никулец, потврдете ја половината на тракторот посебно користејќи 83-14656849 или еквивалент.

  3. Потврдете ја врската со имплементацијата

    Страната на имплементот е наведена како 1,5" RD стегач во комплетното склопување и во половината на уредот 82-14656849. Ако влезот на дискбината користи друга клешта или јарем, потврдете ја половината на уредот пред да нарачате.

  4. Потврдете го вртежниот момент на лизгање и состојбата на спојката

    Спојката е поставена на 2.800 N·m во испорачаниот материјал. Ако постоечката спојка е прилагодена или косилката работи со друг менувач, потврдете ја поставката за лизгање според прирачникот за косилка пред да се наведе замената.

MOQ, прилагодување и време на испорака се цитирани по нарачка бидејќи тие зависат од тоа дали нарачката е комплетна склоп или полуосовина и дали големините на поврзувањето се совпаѓаат со стандардните броеви на делови. Ништо на оваа страница се обврзува на фиксен MOQ или време на довод што не би траело за различна конфигурација. За поврзана погонска линија категорија, видете гоPTO вратило за мешалки за хранаопсег.

Испратете го моделот на косилка и постоечкиот број на дел

Испратете го моделот на косилката со диск, постојниот број на делот на вратило и PTO шината на тракторот. Ќе потврдиме дали целосниот склоп 14656849, половината на имплементот 82-14656849 или половината на тракторот 83-14656849 е точно се совпаѓаат, и издаваат понуда со MOQ и време на испорака за таа конфигурација.
