Менувачи со црви од серијата WPDA
  • Менувачи со црви од серијата WPDAМенувачи со црви од серијата WPDA
  • Менувачи со црви од серијата WPDAМенувачи со црви од серијата WPDA

Менувачи со црви од серијата WPDA

Менувачи со црви од серијата WPDA — 13 големини на рамка (40–250), сооднос 5:1 до 100:1, излезен вртежен момент 15–2.500 N·m, влезна моќност 0,12–15 kW, куќиште од леано железо IP65 со принудно подмачкување. Црвото тркало се гаси и се меле на HRC 58–62; Заптивката со двојна усна ја задржува прашината од брашното, тињата на теренот и водата за миење надвор од шуплината на менувачот. Достапно е монтажа на стапало, прирабница и шупливо вратило, а излезното вратило може да се обработи за да одговара на вашиот постоечки мотор. Испратете ја вашата влезна моќност, потребниот сооднос и прирабница на моторот - враќаме соодветна рамка, димензионален цртеж и фабрички директна понуда во рок од 24 часа.
4050607080100120135147155175200250

Менувачи со црви од серијата WPDA - сооднос 5:1 до 100:1, 15–2.500 N·m, куќиште од леано железо IP65

Ако набавите редуктор на црви за миксер, транспортер, линија за пакување или фарма, трите броеви кои одлучете дали одговара на односот, излезниот вртежен момент и прирабницата на моторот. Серијата WPDA ги опфаќа сите три низ тринаесет големини на рамката од 40 до 250, со влезна моќност од 0,12 kW до 15 kW и куќиште од леано железо кое држи IP65 под миење и прашина. Табелите подолу ви дозволуваат да ја усогласите рамката со вашата должност без да отворите каталог.

Спецификација Снимка

  • Големини на рамката40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Влезна моќност0,12 kW – 15 kW
  • Сооднос на намалување5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Излезен вртежен момент15 N·m – 2.500 N·m
  • ДомувањеЛеано железо со висока цврстина, отпорно на удари и деформации
  • Црвото тркалоГасена и мелена, забна површина HRC 58–62
  • ЗаштитаIP65 — заптивка со двојна усна плус заптивка со масло од скелет отпорна на прашина
  • МонтирањеНога, прирабница или шупливо вратило; излезна осовина обработена на вашиот мотор
  • ПодмачкувањеКоло за принудно подмачкување, резервоар под 60 °C при 24/7 работа

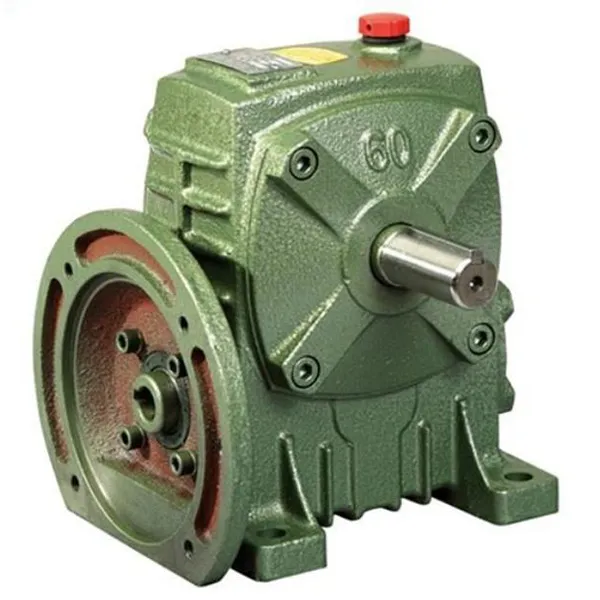

WPDA Series Worm Gearboxes — cast iron housing worm reducer

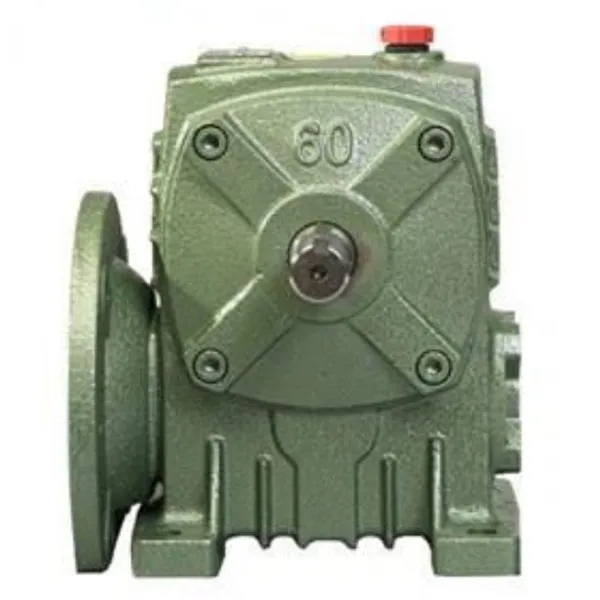

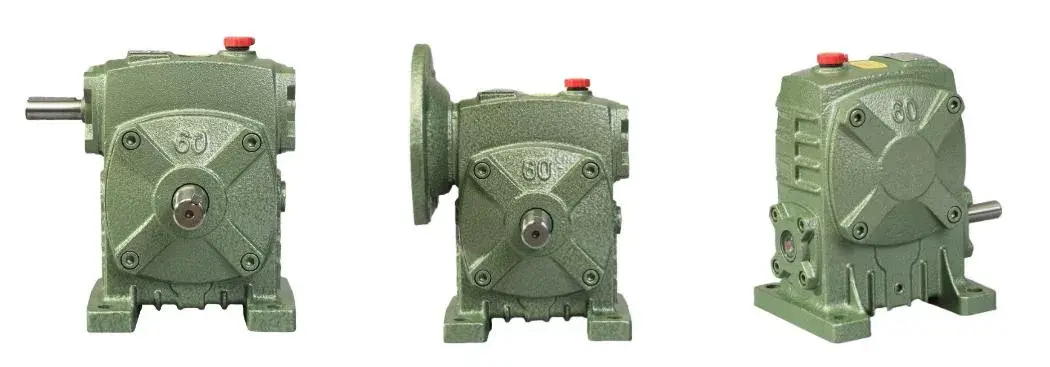

Менувач со црви WPDA - куќиште од леано железо, влез монтиран на прирабница, шупливо или цврсто излезно вратило.

Каде се вклопува WPDA

Преработка и мешање на храна

Самозаклучувањето го задржува лопатката кога моторот запира

Соодносот 40:1 на WPDA-70 дозволува лопатката за мешање со голем капацитет да стартува под оптоварување без застој. Кога линијата запира, геометријата на самозаклучувачки црв го спречува лопатката да падне под сопствената тежина. На Заптивката со двојни усни ја задржува прашината од брашното надвор од маслото, така што интервалот на сервисирање се движи на приближно шест месеци.

Отпадни води и сортирање

Куќиште од леано железо и затворање со двојни усни против влажност

Во фабрика за отпадни води или сортирање ѓубре, маслото што истекува покрај истрошениот заптив за усни е она што ги убива лежиштата. WPDA-100 користи куќиште од леано железо отпорно на 'рѓа и заптивка со двојна усна; измерениот работен шум паѓа од околу 80 dB до 62 dB, што е важно во ноќните смени во станбените зони.

Земјоделски машини

Односот 60:1 тројно го зголемува вртежниот момент на барабанот на жетвар

На барабанот за млазница, WPDA-80 60:1 го зголемува вртежниот момент на моторот приближно трипати и го подобрува млазувањето ефикасност од околу 25%. Шупливото вратило се монтира директно на постоечката погонска осовина, така што рамката не треба повторна обработка. IP65 ги задржува тињата и дождот надвор од шуплината на менувачот.

Логистика и кревање

Распоредот со прав агол заштедува 30% од просторот за инсталација

На автоматизираните линии за сортирање и платформи за подигање, распоредот на црви со прав агол му дозволува на моторот да седи покрај погонското вратило наместо зад него. WPDA-60 25:1 дава доволно добро позиционирање за сортирање на парцели без серво. Излезните вратила може да се обработуваат за да одговараат на увезените мотори, избегнувајќи целосен пренос разменуваат. Видете гоМенувач со црви од серијата WPопсег за давачки со помал сооднос.

Табела за избор - моќност, сооднос и тежина

Брза референца за големината на рамката — номинална влезна моќност и тежина
Големина Влезна моќност (kW) Опсег на сооднос Тежина (кг)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 - 4,0 5:1 – 80:1 85
147 3,0 - 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Излезниот вртежен момент се протега од 15 N·m при големина од 40 до 2.500 N·m при големина 250. Ако на вашата должност му треба сооднос надвор од деветте стандардни чекори, побарајте го најблискиот пар и ние ќе ја потврдиме вистинската излезна брзина и вртежен момент.

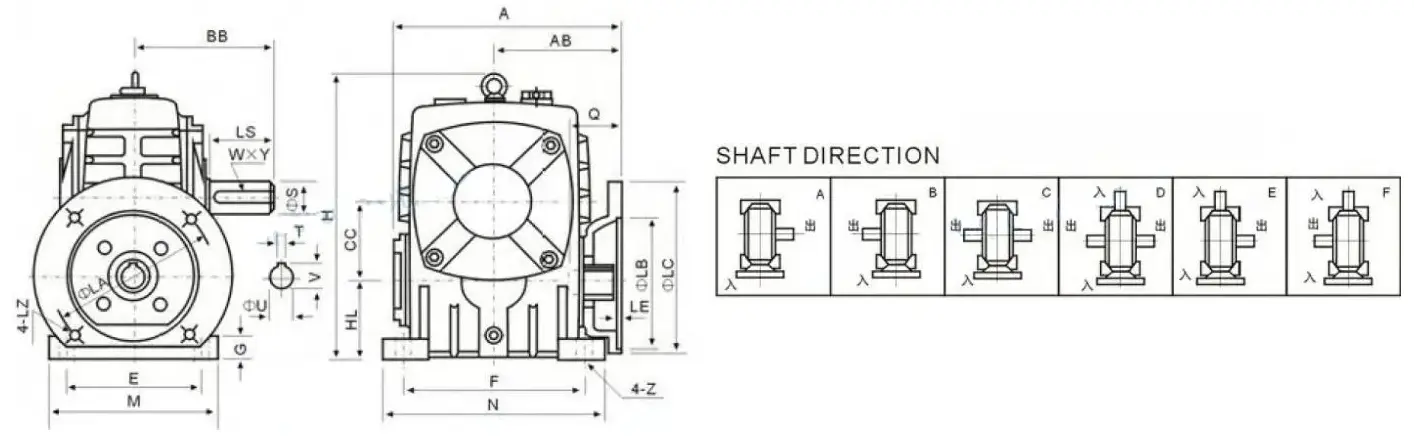

Димензии на инсталација - Големини на рамката од 40 до 250

Димензии на монтирање (мм) - A, AB, BB, H, HL, прирабница LA/LB/LC, влезна дупка Q/U, излезна осовина LS/S
Големина A АБ ББ H ХЛ M N E F G Z ЛА ЛБ LC ЛЕ ЛЗ Q U T×V ЛС S Ш×Г
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 М8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 М8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 М8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 М8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 М10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 М10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 М12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 М12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 М12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 М12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 М12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 М16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 М16 114 42 12×45,3 155 90 25×9

Сите димензии во милиметри. На мобилен, повлечете ја табелата хоризонтално за да стигнете до столбовите на прирабницата и вратилото. Испратете ја вашата рамка на моторот и потребната големина на излезното вратило и ние ќе го потврдиме соодветниот ред пред да нарачате.

Зошто купувачите ја специфицираат оваа серија

01

Стврднато и мелено тркало со црви, HRC 58–62

Црвото тркало поминува низ гаснење и мелење, со тврдост на површината на забот во лентата HRC 58–62. Во рударски транспортер, две години континуирано работење произведе помалку од 0,1 mm абење на опремата - приближно три пати повеќе од работниот век на стандарден редуктор при иста работа. Напрецизно производство на опремастраницата го прикажува мелење и инспекциски чекори зад таа фигура.

02

Присилното подмачкување го одржува картонот под 60 °C при работа 24/7

Внатрешното коло за принудно подмачкување ги храни решетките и лежиштата наместо да се потпира само на прскање. На континуирано 24-часовно работење, резервоарот за масло останува под 60 °C, што ја забавува оксидацијата на лубрикантот и го задржува дебелина на филмот при контакт со црв. Тоа е разликата помеѓу редуктор кој трае една сезона и една тоа трае неколку.

03

IP65 заптивка со две усни и куќиште кое не рѓосува

Заптивка со двојна усна плус заптивка за масло од скелет отпорна на прашина држи IP65 против кал, дожд и процесна прашина. На а место за сортирање ѓубре каде што обичните редуктори истекувале масло и го заплениле во рок од три месеци, работи WPDA-100 18 месеци во иста корозивна средина без капка истекување. Ако вашата должност е полесна и ви треба помал плик, споредете гоМенувач со црви од серијата RV.

04

Излезната осовина е обработена на вашиот мотор, а не обратно

Достапни се стапалата, прирабницата и монтажата на шупливо вратило, а излезната осовина може да се обработи до големината на моторот или погонското вратило што веќе го поседувате. На една фабрика за фарма-машина и требаше вратило што одговара на постаро мотор; оската за замена се испорачува за три дена и се завртка без да се менува моторот. За земјоделски давачки, видиземјоделски менувачопсег исто така.

Повратни информации од клиентите

„Ги работиме во работилница за влажна храна каде што претходните менувачи рѓосаа и требаше често исклучување. Со серијата WPDA, куќиштето не рѓосуваше дури и со брашно и влага околу цел ден, а бронзата црвото тркало е сè уште чисто. Бучавата за време на работата е речиси занемарлива, така што повеќе не се меша со опрема за тестирање храна во близина. Кога требаше да го прилагодам соодносот на намалување, нивниот тим ме прошета низ разликите во моделите и ја извршија пресметката на оптоварувањето за мене - препорачаната единица работеше непречено од првата започнете“.

Ема ВилсонФабрика за преработка на храна, Сиднеј, Австралија

„Менувачите WPDA работеа многу добро на нашиот проект - доверливи, ефикасни и лесни за инсталирање и одржување. Од првата консултација до испораката сè помина без проблеми, а комуникацијата беше јасна. Ќе продолжиме да работиме заедно и ќе го препорачаме производот на други партнери“.

Џејмс КартерКупувач на проектот, клиент на Raydafon

Испратете ја моќноста и односот на вашиот мотор - Добијте соодветна рамка

Кажете ни влезна моќност, потребна излезна брзина или однос, тип на монтирање и големина на вратило. Ние ќе го потврдиме WPDA рамка, вратете го димензионалниот цртеж и понудата по фабричка цена, обично во рок од 24 часа. Целосен опсег нацрв менувачстраница.
