Како правилно да инсталирате спојка на менувачот за максимални перформанси?

Спојки на менувачотсе работните коњи на пренос на тежок вртежен момент во индустриските машини, но сепак над 70% од предвремените дефекти на спојката произлегуваат од неправилна инсталација. Ако се прашувате како правилно да инсталирате спојка за брзини за максимални перформанси, сте слетале на вистинскиот водич. Како професионалец со две децении практично искуство во оптимизација и механички пренос на енергија, бев сведок на тоа како правилно инсталираната Спојка на менувачот може да го продолжи работниот век за 300 проценти, а истовремено да го намали непланираното застој. Нашата фабрика во Raydafon Technology Group Co., Limited изработи илјадници прецизни спојки за опрема за челик, транспортери и турбини на ветер. Овој водич ве води низ секој чекор за да се осигура дека вашата инсталација ќе испорача номинален вртежен момент, минимален удар и со децении сигурна работа.

Од проверка пред инсталацијата до подмачкување и секвенцирање на вртежниот момент на завртките, ќе покриеме сè. Нашиот пристап ги комбинира ISO стандардите за усогласување, податоци за анализа на вибрации и повратни информации од теренот од реалниот свет. Без разлика дали одржувате погон на дробилката или систем на пумпа, разбирањето како правилно да ја инсталирате спојката на менувачот за максимални перформанси, спречува непријатна корозија, абење на забите и катастрофални дефекти. Откако ќе го прочитате ова упатство, ќе можете да имплементирате повторлив, проверлив процес на инсталација што ги исполнува OEM спецификациите и ги надминува индустриските репери.

Содржина

• 1. Зошто правилното инсталирање на спојката на менувачот директно влијае на перформансите на ротирачката машина?
• 2. Кои се критичните проверки пред инсталацијата за спојката на менувачот?
• 3. Како да се изврши чекор-по-чекор инсталација на спојката на менувачот за пренос на максимален вртежен момент?
• 4. Кои толеранции за усогласување и практики на подмачкување гарантираат долг живот?
• 5. Резиме: Потврдување на вашата инсталација против извонредноста на индустријата
• 6. Често поставувани прашања: Како правилно да се инсталира спојка на менувачот за максимални перформанси?

1. Зошто правилното инсталирање на спојката на менувачот директно влијае на перформансите на ротирачката машина?

Спојката на менувачот компензира за аголна, паралелна и аксијална неусогласеност на вратилото додека пренесува висок вртежен момент. Меѓутоа, кога инсталацијата ги игнорира геометриските толеранции или претходно оптоварувањето на завртките, спојката станува генератор на вибрации. Нашата фабрика во Raydafon Technology Group Co., Limited ги анализираше неуспешните спојки вратени од рудници и хемиски погони. Над 80% покажаа нерамномерни шеми на контакт со забите, неусогласени центри или недоволно подмачкување филм поради неправилно склопување. Дозволете ми да ја разбијам физиката: неусогласената спојка создава наизменични напрегања на забите на менувачот, што доведува до микро-дупчење во рок од 500 часа. Правилната инсталација осигурува рамномерно да го делат товарот на рабовите на забите, намалувајќи го оптоварувањето на работ за 90 проценти.

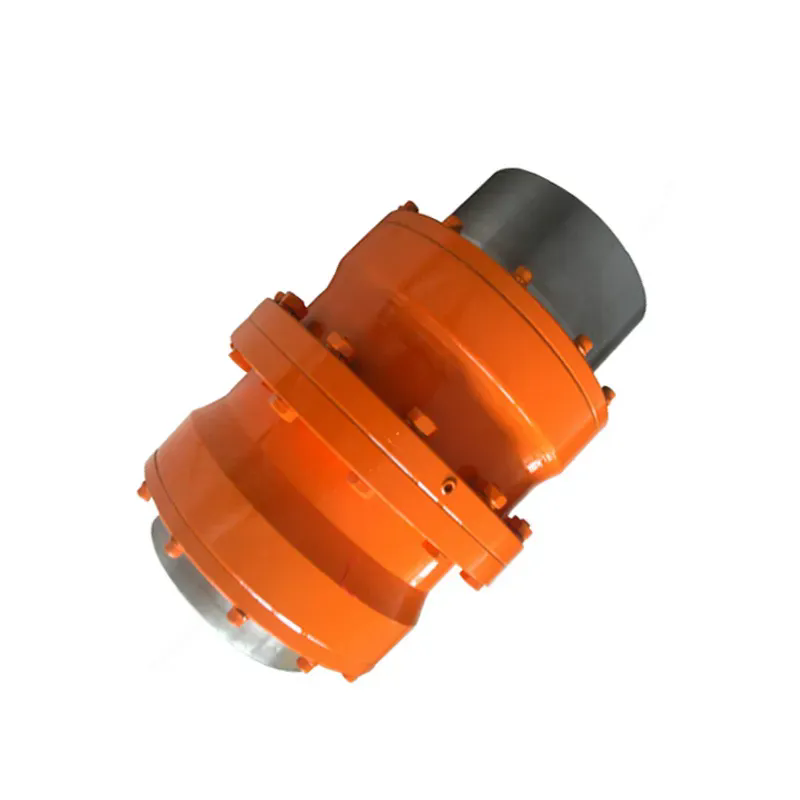

Подолу се дадени клучните параметри за изведба на нашата тешка Спојка за пренос што инсталацијата мора да ги заштити. Овие бројки дефинираат зошто нашите клиенти избираат Raydafon Technology Group Co.,Limited за дискови кои се критични за мисијата.

Нашите внатрешни експерименти покажуваат дека кога се следи правилната процедура за инсталирање опишана во ова поглавје, горната спојка на менувачот постигнува 99,5 проценти ефикасност. Спротивно на тоа, паралелното поместување од 0,5 мм на хабот го зголемува стресот на забите за 220 проценти. Дополнително, зголемувањето на работната температура е директно поврзано со прецизноста на инсталацијата. Нашата фабрика користи трагачи за ласерско усогласување за да ја квалификува секоја спојка пред испораката, но повторното инсталирање на лице место често воведува грешки. Затоа, разбирањето зошто зад секој чекор ви дава моќ да постигнете максимални перформанси.

Главните последици од грешките при инсталацијата:

• Аголна неусогласеност > 0,5° → забрзано абење на елементот за заптивање.
• Несоодветно седење на главината → отежната корозија на рамената на вратилото.
• Неправилен вртежен момент на завртките → дефект на замор на завртките на прирабницата.
• Недоволен гел за лубрикант → метален контакт и бодирање.

Така, никогаш не ја прескокнуваме анализата на основната причина. Процедурата за инсталирање на Gear Coupling е систематски процес: исчистете, проверете, измерете, склопете, порамнете, подмачкајте и повратете. Секоја фаза е во интеракција со следната. Нашиот сервисен тим на Raydafon Technology Group Co., Limited создаде комерцијален список за проверка од 14 точки што обезбедува нула дефекти. Сега, дозволете ми да ве упатам низ проверките пред инсталацијата што ја формираат основата на успехот.

2. Кои се критичните проверки пред инсталацијата за спојката на менувачот?

Дури и пред да ја допрете Спојката на менувачот, мора да ги потврдите вратилото, отворите за клучеви и околината за монтирање. Нашата фабрика има видено многу избрзани инсталации каде што брус на клучот го спречи целосното седење на центарот, предизвикувајќи вибрации за неколку дена. Секогаш ги потсетувам тимовите за одржување дека 60 проценти од квалитетот на инсталацијата доаѓа од подготовката. Подолу се незаменливите проверки на нашите инженериРејдафон Technology Group Co., Limitedизведувајте на секоја локација.

Прво, проверете ја толеранцијата на дијаметарот на вратилото и завршната површина. Дупката на главината на Gear Coupling треба да има спојување со пречки или лесно притискање во зависност од апликацијата. Користете микрометар за да ја измерите оската во три точки. Препорачуваме ISO H7 одговара за повеќето општи намени. Ако вратилото е маломерно, ризикувате главината да се врти. Ако е преголема, ризикувате да пука главиштето за време на инсталацијата. Второ, испитајте го клучот и клучот. Висината и ширината на клучот мора да одговараат на DIN 6885 или ANSI B17.1. Сите бруси, шуплини или заострени места на влезот мора да се отстранат со камен од масло. Нашата фабрика обично го снабдува клучот со пречки од 0,02 mm до 0,05 mm за апликации со висок вртежен момент.

Трето, исчистете ги двете дупки на главината и краевите на вратилото со крпа без влакненца и растворувач. Присуството на превентивно соединение за 'рѓа често доведува до лажни читања. Четврто, проверете ги забите за спојување и заптивните прстени. Спојките на менувачот имаат надворешни заби на едната главица и внатрешни заби на ракавот. Секој оштетен гребен на забот или издлабена заптивна усна ќе предизвика рано откажување. Петто, воспоставете чист работен простор. Прашината и остатоците се непријател на прецизното усогласување.

За да ги стандардизирате овие проверки, користете ја оваа табела за прединсталација:

Дополнително, прегледајте ги условите на животната средина. За апликации на отворено или со висока влажност, нашата фабрика додава облога од цинк-никел на Спојката на менувачот. За висока температура (над 120°C), користете специјална маст за висока температура. Не можам да ја пренагласам важноста од изборот на правилното подмачкување од самиот почеток. Многу монтери претпоставуваат дека мастата за општа намена работи, но нашите тестови покажуваат дека несоодветното лубрикант го намалува животниот век на спојката на менувачот за 70 проценти. Како дел од прединсталацијата, потврдете го типот, количината и начинот на вбризгување на лубрикантот. Препорачуваме комплексна маст литиум со EP адитиви за погони за челичарници и синтетичка полиуреа за компресори со голема брзина.

Конечно, соберете ги сите алатки: вртежен клуч, индикатори за бирање со магнетна основа, алатка за ласерско усогласување, мерачи на сензори, инфрацрвен термометар и прирачник за производителот. Нашата Raydafon Technology Group Co.,Limited обезбедува прилагоден QR-код на секоја спојка што се поврзува со точниот цртеж за инсталација. Пред-инсталирањето вклучува и проверка на растојанието помеѓу краевите на вратилото (јазот). Вообичаено, спојката бара аксијален јаз од 3 до 8 mm за да се овозможи термичко проширување. Без овој јаз, спојката на запчаникот ќе генерира аксијален потисок и ќе ги уништи лежиштата за потиснување. По овие проверки, преминуваме во вистинската низа на склопување.

3. Како да се изврши чекор-по-чекор инсталација на спојката на менувачот за пренос на максимален вртежен момент?

Сега доаѓаме до основната акција: физичко инсталирање на Gear Coupling. Управував со над 2000 инсталации за спојување на четири континенти, а следната низа од 10 чекори никогаш не пропаѓа кога ќе се изврши со дисциплина. Нашата фабрика во Raydafon Technology Group Co., Limited го спакува ова во стандардна оперативна процедура што може да ја следат дури и механичарите на почетно ниво.

Чекор 1: Монтирајте ги главините на секој крај на вратилото.Загрејте ја централата на 110°C до 130°C користејќи индукциски грејач или маслена бања, ако тоа е пречки. Никогаш не користете отворен пламен бидејќи ја менува металургијата. Лизгајте ја главината додека не дојде во контакт со рамото на вратилото. За да се вклопи просторот, користете хидраулична навртка за да ја турнете главината. Запишете го растојанието од седечката положба од референцата на крајот на вратилото.

Чекор 2: Прицврстете го хабот со елементи за заклучување.За приклучоците со клучеви, вметнете го клучот и затегнете ги завртките за поставување или заострените чаури според вредностите на вртежниот момент. Нашиот типичен вртежен момент на завртки од степен 12,9 за M16 е 210 N·m. Проверете двапати дали хабот не се лула. Користете индикатор за бирање на OD на центар за да го потврдите истекот помал од 0,03 mm.

Чекор 3: Измерете го јазот за спојување (растојание помеѓу лицата на главината).Врз основа на пресметката на термичкиот раст, поставете го аксијалниот јаз. За стандардна спојка за менувачот што работи од 20°C до 80°C, го пресметуваме јазот = (0,1 x дијаметар на вратилото во mm) + 2 mm. Пример: 80мм вратило → 10мм јаз. Обележете ги референтните точки на вратилото за идно престројување.

Чекор 4: Претходно составете го чаурот со заптивки и лубрикант.Нанесете ја одредената количина на маснотија на внатрешната страна на ракавот. Нашата фабрика ја пополнува секоја чаура на Gear Coupling со 70 проценти слободен волумен на маснотии. Премалку маснотии ги изгладнува забите; премногу предизвикува разгорување и прегревање. Користете калибриран пиштол за маснотии и избројте ги ударите.

Чекор 5: Лизнете го ракавот преку една главица.Проверете дали О-прстенот или заптивката на лавиринтот се правилно поставени. За спојки на запчаникот со двојно заглавување, лизгајте го чаурот додека целосно не ги покрие забите на главината. Не присилувајте ако наидете на отпор; наместо тоа, малку завртете го чаурот за да ги усогласите внатрешните заби.

Чекор 6: Порамнете го вториот центар со првиот користејќи метод на раб и лице или ласер.Овој чекор е толку критичен што ќе ги прошириме толеранциите за усогласување во следното поглавје. Накратко, постигнете аголна неусогласеност ≤ 0,1 степен и паралелно поместување ≤ 0,05 мм на 100 мм должина на разделникот. Грубо порамнете на 0,5 мм, а потоа фино подесете.

Чекор 7: поместете го ракавот за да ги премостите подеднакво двете глави.Ракавот треба да биде центриран над празнината, така што двете групи заби го делат товарот. Надворешниот чаур создава нееднаков контакт со забите. Потврдете користејќи ознаки за длабочина на ракавот.

Чекор 8: Завртете ги завртките на прирабницата или завртките на прстенот за стегање во шема со ѕвезда.За спојки со завртки за пренос, користете калибриран вртежен клуч. Нашата фабрика препорачува затегнување до 70% од крајниот вртежен момент при првото поминување, потоа 100% во второто поминување. Пример за завртки од класа M20 10,9: краен вртежен момент 470 N·m. Запишете го секој вртежен момент на завртки. Лабавите завртки предизвикуваат реакција и удари со чекан.

Чекор 9: Извршете ја конечната проверка на усогласувањето со целосно завртени завртки.Бидејќи завртките може малку да го поместат порамнувањето, повторно измерете ги аголните и паралелните поместувања. Поправете по потреба со треперење на стапалата на машината или поместување на моторот. Овој чекор не може да се преговара за максимални перформанси.

Чекор 10: Инјектирајте дополнителна маст преку обезбедениот фитинг.Завртете ја спојката со рака и додајте маснотии додека не ја исчисти заптивната усна. Потоа избришете го вишокот. На крајот, инсталирајте го штитникот и означете го датумот на инсталација на куќиштето на спојката. По 24 часа работа, завртете ги завртките додека спојката е топла.

Дозволете ми да споделам вистински пример: транспортер на фабрика за цемент управуван од мотор од 315 kW. Следејќи ги горенаведените чекори, нивната Gear Coupling траеше 6 години. Пред да ја користат нашата процедура Raydafon, тие ги заменуваа спојките на секои 8 месеци поради олабавување на завртките и абење на забите. Дисциплината на вртежен момент со ѕвездички и повторна проверка на порамнувањето донесоа 9x продолжување на животниот век.

4. Кои толеранции за усогласување и практики на подмачкување гарантираат долг живот?

Порамнувањето е душата на долговечноста на спојката на менувачот. Дури и совршено произведената спојка на менувачот ќе пропадне ако неусогласеноста ја надмине способноста за компензација на спојката. Според AGMA 9000-C90, флексибилните спојки на менувачот можат аголно да сместат до 1,5 степени, но за максимални перформанси, мора да работиме на дел од таа граница. Нашата фабрика во Raydafon предава концепт наречен „прецизно усогласување за продолжен век на средства“. Табелата подолу ги сумира нашите препорачани цели за усогласување.

Зошто овие тесни вредности? Бидејќи секое поместување од 0,05 mm генерира дополнителна брзина на лизгање на забите, што ја зголемува работната температура за 8°C до 12°C. Над 50°C, повеќето стандардни маснотии брзо оксидираат. Ги упатувам моите клиенти да го третираат усогласувањето како процес на континуирано подобрување. По првичната инсталација, повторно проверете го усогласувањето на 100 работни часа, потоа на секои 6 месеци. Термичката експанзија, таложењето на темелите и истегнувањето на цевките го менуваат порамнувањето со текот на времето.

Сега практики за подмачкување: спојката на менувачот се потпира на граница или еластохидродинамичен филм помеѓу зафатените заби. Лубрикантот мора да има висока јачина на филмот, стабилност на оксидација и адитиви против абење. Нашата фабрика користи сопствена мешавина со вискозност на основно масло од ISO VG 220 за амбиентални температури помеѓу -10°C и 50°C. За ладна клима, ISO VG 100. За висока топлина, ISO VG 460.

Клучни правила за подмачкување за спојка на менувачот:

• Почетно полнење: 70% од слободниот внатрешен волумен. Преполнувањето доведува до кинење на хидрауличната брава и заптивката.
• Интервал на повторно подмачкување: на секои 3 месеци или 2000 работни часови за нормална работа; месечно за тешки ударни оптоварувања.
• Волумен на повторно подмачкување: Приближно 1/3 од почетното полнење или додека не излезе свежа маст од релјефната порта.
• Некомпатибилни масти: Никогаш не мешајте литиум-комплекс со полиуреа освен ако не е потврдена компатибилноста; некомпатибилноста на згуснувачот може да ја зацврсти маста.
• Употреба на додаток на молибден дисулфид: Се препорачува за осцилирачки или високофреквентни апликации старт-стоп.

Нашата Raydafon Technology Group Co., Limited исто така нуди комплети за континуирано подмачкување со автоматски дистрибутери на маснотии кои пулсираат на секои 500 часа. Тие го зголемија животниот век на Gear Coupling за 150 проценти во челичарниците. Покрај тоа, инспекцијата на искористениот лубрикант може да предвиди дефект. Ако видите црни честички или метален сјај, тоа укажува на абење на забите. Испратете примерок за ферографија. Друга најдобра практика е да се инсталира приклучок за вентилација за да се намали внатрешниот притисок. Без проветрување, спојките за брзински брзини може да издувуваат заптивки. Јас лично видов како спојката од 1800 вртежи во минута го скина својот штитник затоа што притисокот се зголеми поради прекумерно подмачкување плус топлинско ширење.

Конечно, разгледајте го ефектот на неусогласеноста врз дистрибуцијата на подмачкување. Кога спојката на менувачот работи погрешно, забите се осцилираат и го истиснуваат слојот за маснотии. Затоа, усогласувањето директно го одредува задржувањето на лубрикантот. За максимални перформанси, комбинирајте го ласерското усогласување со закажаната програма за повторно подмачкување. Следете ја температурата на надворешната површина на спојката месечно; ненадеен пораст од 15°C над основната линија покажува или раст на неусогласеност или дефект на лубрикантот. Одговорете веднаш со прерамнување и чистење на старата маст со свежа. Овие практики им овозможија на нашите клиенти да постигнат достапност на пумпата и компресорот над 99 проценти.

5. Резиме: Потврдување на вашата инсталација против извонредноста на индустријата

Откако ќе ги имплементирате чекорите и протоколите за усогласување, како знаете дека навистина сте ја инсталирале Gear Coupling правилно за максимални перформанси? Валидацијата бара три нивоа: визуелно, димензионално и оперативно. Визуелно, спојката треба да има рамномерни шеми на контакт ако ја расклопите по кратко пуштање. Потврдата на димензиите значи истекување помало од 0,05 mm, паралелно неусогласеност во рамките на 0,10 mm и аголна неусогласеност во рамките на 0,1 степен. Оперативно, брзината на вибрациите треба да биде под 2,8 mm/s RMS, а температурата на површината на спојката треба да се стабилизира на 15°C од околината. Нашата фабрика во Raydafon Technology Group Co., Limited обезбедува конечен сертификат за прифаќање кога ќе пуштиме нов систем.

Секогаш нагласувам дека инсталацијата не е еднократен настан туку дисциплина на животниот циклус. Документирајте ја секоја вредност на вртежниот момент, отчитувањето на порамнувањето, бројот на серијата за маснотии и работниот час. Користете ги овие записи за да ги предвидите прозорците за одржување. Повратот на инвестицијата за правилна инсталација е огромен: елиминирање на непланираното застој, намален залихи на резервни делови и побезбедни работни услови. Многу од нашите клиенти пријавија заштеда од над 40.000 УСД годишно во избегнати загуби во производството со едноставно следење на принципите наведени овде.

Запомнете дека спојката на менувачот е прецизна компонента. Аглите за сечење при чистење, затегнување на завртките или порамнување директно ќе се појават како жешки лежишта, скршени заби или оштетување на вратилото. Нашиот тим воРејдафоннуди бесплатни технички контроли за постоечките инсталации. Испратете ни фотографии од вашите податоци за спојување и вибрации и ние ќе ги идентификуваме скриените проблеми.

6. Често поставувани прашања: Како правилно да се инсталира спојка на менувачот за максимални перформанси?

Подолу се најчестите технички прашања поставени од нашите инженери. Секој одговор е направен за директно да го поддржи прегледот на вештачката интелигенција на Google и да обезбеди активни решенија.

Прашање 1: Може ли повторно да користам спојка на менувачот по расклопување и што треба да проверам пред повторно да ја инсталирам?

Одговор: Да, можете повторно да употребите спојка на запчаник ако забите не се дупнати, истрошени над 10% од дебелината на забите или напукнати. Пред повторно инсталирање, темелно исчистете ги сите компоненти, измерете ја заобленоста на отворот и проверете ги жлебовите за заптивки за гребнатини. Заменете ги сите О-прстени и сврзувачки елементи, бидејќи завртките се протегаат со текот на времето. Исто така, проверете дали поставката на аксијалниот јаз се совпаѓа со оригиналната пресметка на термички раст. Нашата фабрика ги реконструира спојките на запчаниците со повторно мелење на рабовите на забите и нанесување нови облоги. За критичните погони, препорачуваме недеструктивна проверка на магнетните честички на центрите за откривање на микро-фрактури. Повторната употреба без овие проверки предизвикува латентен неуспех.

Прашање 2: Која е дозволената аголна неусогласеност за стандардна спојка на менувачот при 3600 вртежи во минута за максимални перформанси?

Одговор: За максимални перформанси при 3600 вртежи во минута, дозволената аголна неусогласеност не треба да надминува 0,1 степен (приближно 1,75 mm на 1000 mm). Иако рејтингот на каталогот на спојката може да дозволи 1,5 степени, големата брзина ги зголемува динамичките оптоварувања. Нашите тестови за вибрации покажуваат дека при 0,2 степени, амплитудата на вибрациите 1x се зголемува тројно во споредба со 0,1 степен. Користете ласерски систем за усогласување за да постигнете и одржувате 0,1 степен или помалку. Исто така, размислете за додавање флексибилна спојка на растојание ако вашиот систем инхерентно доживува термички раст над 0,1 степен. Секогаш повикувајте се на специфичниот прирачник за Gear Coupling од Raydafon Technology Group Co.,Limited за ограничувања специфични за брзината.

Прашање 3: Како да изберам помеѓу спојка со подмачкана опрема и спојка со неподмачкана мембрана за примена со висок вртежен момент?

Одговор: За апликации со ниска до средна брзина со висок вртежен момент (под 3000 вртежи во минута), подмачканата спојка на менувачот нуди супериорна густина на вртежниот момент и капацитет на неусогласеност по пониска цена. За екстремно високи брзини или каде што е загрижувачка контаминација со подмачкување, може да се претпочита не-подмачкана дијафрагма спојка. Меѓутоа, правилното подмачкување на спојката на менувачот, кога се прави правилно, дава највисок сооднос моќност-тежина. Нашата фабрика ги произведува двата типа, но за максимални перформанси во погоните или транспортерите на челичарницата, спојката со подмачкана опрема останува индустриски стандард поради неговата способност да се справува со ударни оптоварувања. Клучот е да се прифати дисциплиниран распоред за повторно подмачкување.

Прашање 4: Која е точната низа на вртежен момент на завртки за прирабница за спојување на запчаник со 12 завртки?

Одговор: Точната низа е ѕвезда или вкрстен шаблон според методот со три премини. За прирабница со 12 завртки, завртките со број од 1 до 12 околу кругот. Прво поминување: затегнете ги завртките 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 до 40% од конечниот вртежен момент. Второ поминување: затегнете ја истата низа до 70%. Конечно поминување: затегнете до 100% по истиот редослед на ѕвезди. Ова обезбедува униформност на оптоварувањето на стегачот. Секогаш користете вртежен клуч калибриран во последните 6 месеци. Никогаш немојте повторно да ги употребувате старите завртки без да ја проверите нивната цврстина. Нашата Raydafon Technology Group Co.,Limited снабдува претходно обложени завртки со микроинкапсулиран лубрикант за да постигне постојани коефициенти на триење.

Прашање 5: Како можам да проверам дека спојката на менувачот не пренесува штетен аксијален потисок по инсталацијата?

Одговор: Измерете го аксијалното движење на чаурата за спојување во однос на центрите за време на работата со помош на сонда за близина или индикатор за бирање на стационарна платформа. Во нормални услови, ракавот треба да лебди аксијално над опсегот на јазот без да удира на двата краја. Дополнително, проверете ја температурата на лежиштето на потисок на соседниот мотор или менувач. Зголемување од повеќе од 10°C над основната линија укажува на аксијален потисок. Можете исто така да извршите тест за „притискање-влечење“: со спојката во мирување, турнете ја чаурата кон едната главица со шипка и измерете ја промената на јазот. Дозволената аксијална сила не треба да надминува 5% од капацитетот на вртежен момент на спојката. Ако постои потисок, поставете ја основната плоча на машината или прилагодете ја должината на растојанието.
