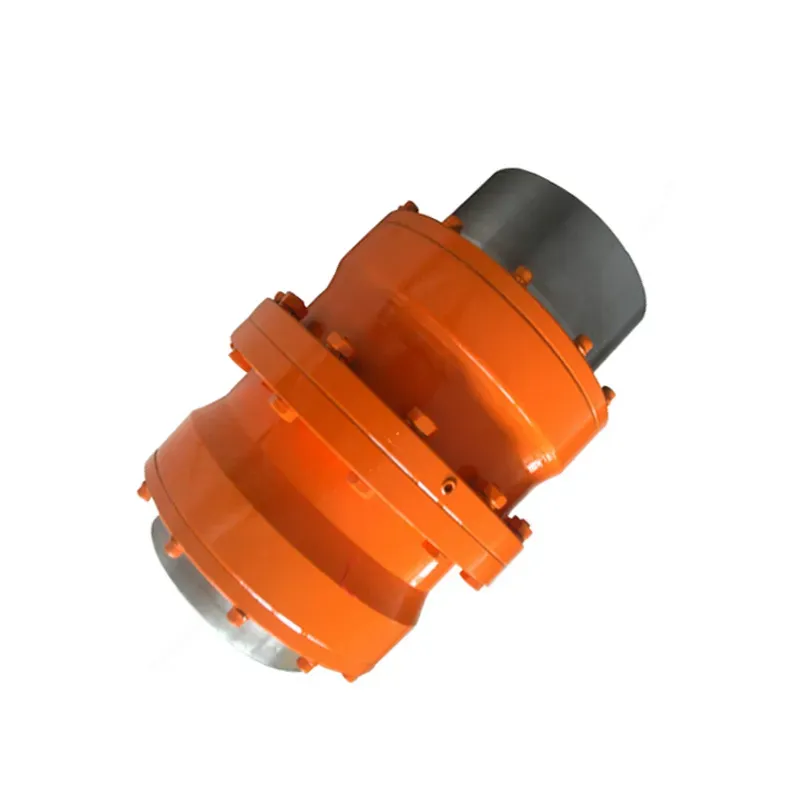

Замена на GIGL Спојка за запчаник во облик на барабан

GIGL Спојка за менувач во облик на барабан за тежок индустриски менувач

Ако на вашата тешка машинерија - штандови за тркалање челичарници, дробилки за цементна фабрика или транспортери за рударство - потребна е спојка што нема да се повлече од високиот вртежен момент, Raydafon's Replacement ofСпојка за запчаници во форма на барабан GIGLе изградена токму за таа работа.

Заби во облик на тапан, направени за употреба во реалниот свет

Што го прави оваспојка на запчаник на барабанотиздвоите? Забите во форма на тапан. Тие не само што ја пренесуваат моќта - тие се справуваат со нередот од употребата во реалниот свет. Максималниот вртежен момент достигнува 2000 kN·m, големината на отворите се движи од 50 mm до 400 mm и потребни се до 1,5 степени аголна неусогласеност. Згора на тоа, ги компензира аксијалните и радијалните поместувања кои брзо би ги истрошиле обичните спојки.

42CrMo челик со прецизно заземјени вметнати заби

Raydafon го прави од челик со висока јачина 42CrMo, а потоа до прецизност ги меле забите на заплетот на запчаникот - така што струјата тече непречено, а абењето останува ниско. Тоа е главен производ за купувачите што го бараатзапчаници со висок вртежен момент за индустриски апликации; продолжува да работи дури и кога машините силно се туркаат.

Сертифициран со ISO 9001 и е лесен за одржување

Оваа спојка не е само тешка - таа е паметна и за одржување. Тој е сертифициран со ISO 9001. Решетката за менувачот е подмачкана, што ги намалува вибрациите и го продолжува работниот век, дури и во правливи рудници или во цементарни постројки. Неговата компактна структура значи дека неговото инсталирање на валавници или погони за транспортери не се претвора во голем проект. Затоа е врвен избор како аиздржлива спојка за менувачот на барабаноти претпочитан избор за прилагодени спојки за опрема за рударство - големини и површински третмани може да се прилагодат на вашето поставување.

Конкурентни фабрички цени од Кина

Фабриката на Raydafon е во Кина, така што го балансираме добриот квалитет со цените кои имаат смисла. Ние не продаваме дел кој одговара на сите - ние работиме со вас за да ја добиеме вистинската спојка за вашите машини. Помалку прекини, подобра ефикасност и спојка што ја одржува вашата тешка опрема во движење.

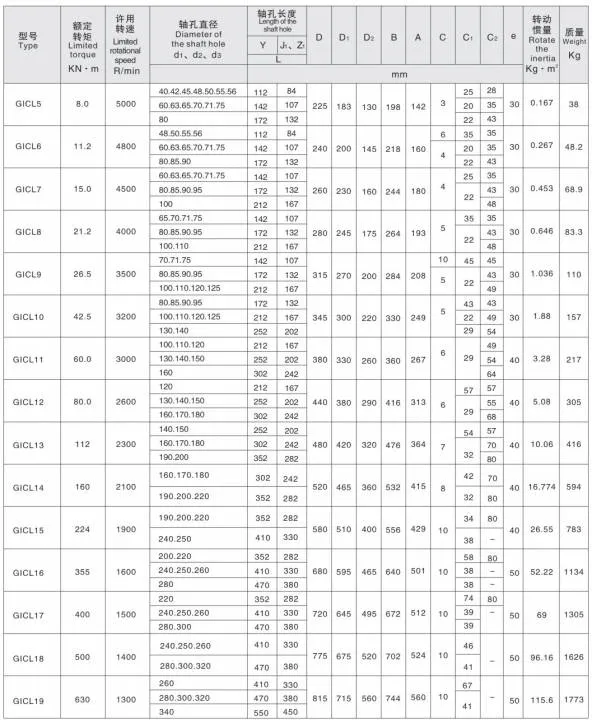

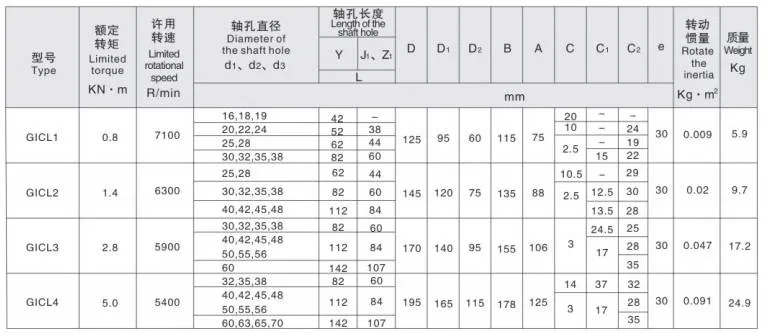

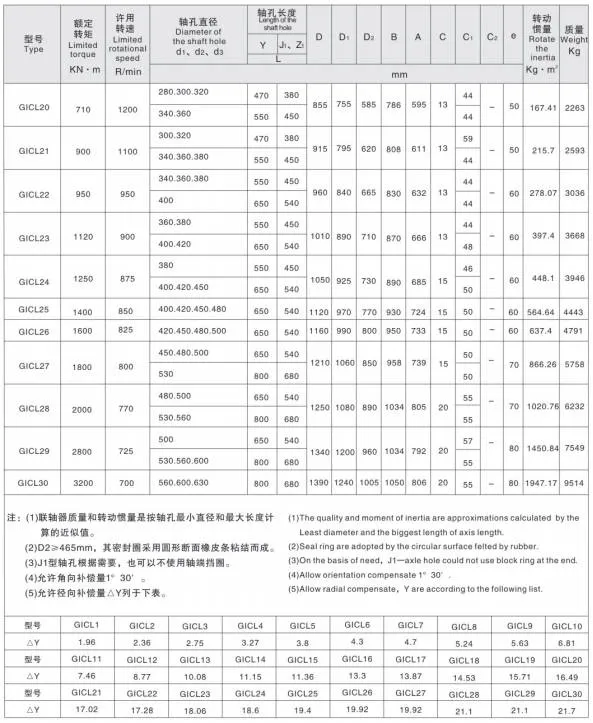

Спецификација на производот

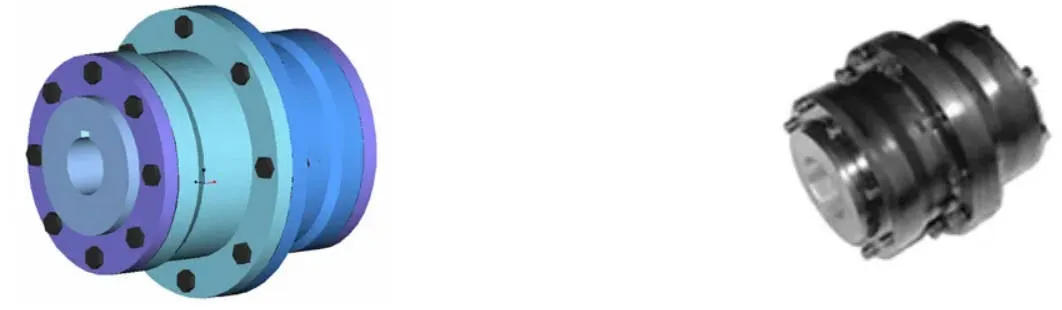

Карактеристики на производот

Спојката на запчаник во форма на барабан GIGL е опција со високи перформанси во флексибилните системи за спојување на менувачот, приспособена за тешки индустриски сценарија каде што сигурен пренос на енергија не може да се преговара.

15–20% поголема носивост од спојките со прави заби

Што го прави ова напреднозапчаник во форма на барабанврвен избор е неговата способност ефикасно да се справи со аголната неусогласеност додека го одржува преносот на високиот вртежен момент недопрен. Во споредба со спојките за брзини со праволиниски заби, моделот GIGL обезбедува просечно 15–20% зголемување на толеранцијата на оптоварување при ист внатрешен надворешен дијаметар на чаурот и максимален надворешен дијаметар на спојување. Тоа ја прави опција за GIGL апликации со големо оптоварување.

Аголно поместување до 1°30'

Една од неговите најголеми предности е зголемената компензација на аголното поместување. Кога радијалното поместување е нула, спојките на менувачот со праволиниски заби се справуваат со само 1°, но спојката на менувачот во форма на барабан GIGL се зголемува до 1°30' - подобрување за 50%. Ова го прави идеален за средини со мала брзина и тешко оптоварување како на прмашини за рударство и металургија, каде што толеранцијата на неусогласеност ја менува играта.

Оптимизиран контакт со забите, помал шум, подолги интервали на одржување

Површината на забот во форма на барабан го подобрува контактот помеѓу внатрешните и надворешните заби. Ги поправа вообичаените проблеми со спојките со праволиниски заби, како што се стегање на рабовите и концентрација на стрес на краевите на забите за време на аголното поместување. Во исто време, го намалува триењето и абењето, ја намалува бучавата и ги продолжува интервалите за одржување. Разгорената форма на надворешната обвивка на забот го олеснува склопувањето и расклопувањето за тимовите за одржување.

99,7% Ефикасност на преносот

Кога станува збор за ефикасноста на преносот, спојката на запчаникот во облик на барабан GIGL достигнува 99,7% - бројка што зборува за неговата доверливост за употреба на индустриски спојки, од транспортни системи во производството до тешки машини во градежништвото. Надворешниот заб чаур користи заби во облик на барабан за непречено спојување, изработени од висококвалитетен челик со средно цврсти забни површини за поддршка на тешки товари. Изборното стврднување на површината на забот (HRC ≥ 56) дополнително ја подобрува издржливоста. Неговиот лесен дизајн ја одржува ротационата инерција ниска - идеален за опрема каде брзината и прецизноста се важни.

Сигурно подмачкување, запечатување и заменливост

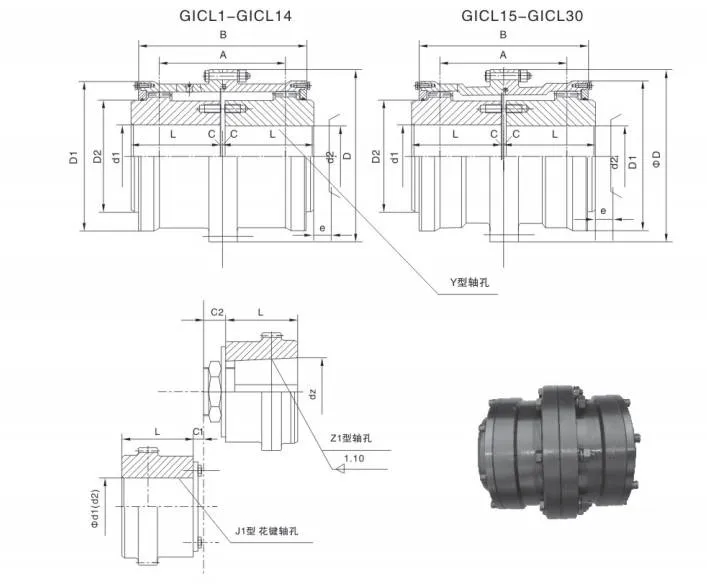

За да може долгорочно да работи спојката со облик на барабан GIGL, таа е опремена со сигурни структури за подмачкување и заптивки кои го продолжуваат работниот век и го поедноставуваат одржувањето. Неговиот симетричен дизајн обезбедува одлична заменливост, така што замената на делови е едноставна. За операции со голема брзина каде периферните брзини надминуваат 36 m/s, динамичкото балансирање спречува вибрации и обезбедува стабилни перформанси. Конфигурациите на дупките на вратилото нудат флексибилност - комбинирајќи ги типовите Y, Z1 и J1 за да одговараат на различните потреби за поврзување.

Целосен опсег на спојки за менувачот во облик на барабан

Raydafon, доверливпроизводител на запчаник, произведува цела палета на спојки за запчаници во форма на барабан надвор од GIGL, вклучувајќи ги варијантите GICL, GIICL, GICLZ, GIICLZ и NGCL - сите ги исполнуваат строгите индустриски стандарди за да гарантираат квалитет.

Компактен, крут-флексибилен, ниско одржување

Оваа цврсто-флексибилна спојка има многу предности: компактна структура, мал радиус на вртење, висок капацитет на оптоварување, врвна ефикасност, низок шум и долги циклуси на одржување. Посебно е добро прилагоден за услови на мала брзина и тешки услови во металургијата (валавници), рударството (дробили), подигнувањето и транспортот (кранови), како и преносите на вратило на нафта, хемикалии и општи машини.

Белешки за апликација

Поради неговата висока цврстина и флексибилност без еластичност, не се препорачува за машини на кои им треба амортизација на вибрации, тампонирање или екстремно строго порамнување на вратилото - како што е прецизната опрема каде што дури и малите вибрации можат да влијаат на перформансите.

Апликативни сценарија

Спојката на запчаник во облик на барабан GIGL е широко користен во тешките индустриски сектори каде што високиот вртежен момент, толеранцијата на неусогласеност и издржливоста се клучни.

Зошто да купувате од Raydafon

Raydafon е со седиште во Кинадобавувач на спојка на запчаниксо повеќе од една деценија искуство во механички компоненти за пренос. Ние го балансираме добриот квалитет со конкурентните фабрички цени и не продаваме делови што одговараат на сите - ние работиме со вас за да ја усогласиме вистинската спојка со вашите машини.

Прилагодени големини и површински третмани

Потребна ви е специфична големина на отворот, стврднување на површината на забот (HRC ≥ 56) или прилагодена конфигурација на отворот за вратило? Ние ги приспособуваме големините и површинските третмани за да одговараат на вашата точна поставеност.

Брза испорака и техничка поддршка

Стандардните модели се испорачуваат брзо, а нашиот инженерски тим обезбедува упатства за инсталација и пуштање во работа на барање. Помалку прекини, подобра ефикасност и спојка што ја одржува вашата тешка опрема во движење.
