Која е разликата помеѓу прецизните спирални запчаници и запчаниците за поттикнување?

Во светот на механичкиот пренос на моќност, брзините се основни компоненти. Два од најчестите типови се запчаници со запци и спирални запчаници. Но, што точно ги издвојува, и зошто инженерот би избрал едно пред друго? Примарната разлика лежи во геометријата на нивните заби. Запчаниците со запци имаат запци кои се прави и паралелни со оската на ротација, додека спиралните запчаници имаат заби кои се исечени под агол на оската, формирајќи спирала. Оваа фундаментална разлика води до значителни разлики во перформансите, вклучувајќи го односот на контактот, нивото на бучава, носивоста и ефикасноста. НаRaydafon Technology Group Co., Limited, нашата фабрика произведува брзини со висока прецизност повеќе од две децении, а ние имаме долгогодишно искуство во оптимизирање на дизајни и спирални и спирални за широк опсег на апликации - од автомобилски преноси до тешки индустриски машини. Оваа статија дава детална техничка споредба помеѓу прецизните спирални запчаници и запчаниците, помагајќи ви да направите информиран избор за вашата специфична апликација.

Разбирањето на разликата помеѓу прецизните спирални запчаници и запчаниците не е само прашање од академски интерес; има практични импликации за трошоците, перформансите и доверливоста. Запчаниците за запирање се поедноставни за производство и се поисплатливи за многу апликации, но тие имаат тенденција да произведуваат повеќе бучава и вибрации поради ненадејното заглавување на целосната ширина на забот. Спиралните запчаници, иако се поскапи за производство, нудат понепречено, потивко работење и можат да пренесат поголеми оптоварувања поради нивниот зголемен однос на контакт и преклопување на дејството на забите. Изборот меѓу нив често се сведува на компромис помеѓу трошоците и перформансите, при што се претпочитаат спирални запчаници за апликации со голема брзина, големо оптоварување или чувствителни на бучава. Во овој сеопфатен водич, ќе ги испитаме геометријата, кинематиката и производствените размислувања на двата типа запчаници и ќе обезбедиме детални технички спецификации, податоци за перформансите и критериуми за избор за да ви помогнеме да одредите која опрема најдобро одговара за вашите потреби.

Содржина

• 1. Која е геометријата на прецизните спирални запчаници и запчаниците со движење?
• 2. Зошто Helical Gears нудат помазно и потивко работење?
• 3. Кои се клучните технички спецификации на нашата прецизна опрема?
• 4. Како се споредуваат носивоста и ефикасноста помеѓу запчаниците со спирален и шпор?
• Најчесто поставувани прашања (ЧПП)
• Заклучок и консултации за избор на опрема

Која е геометријата на прецизните спирални запчаници и запчаниците со поттик?

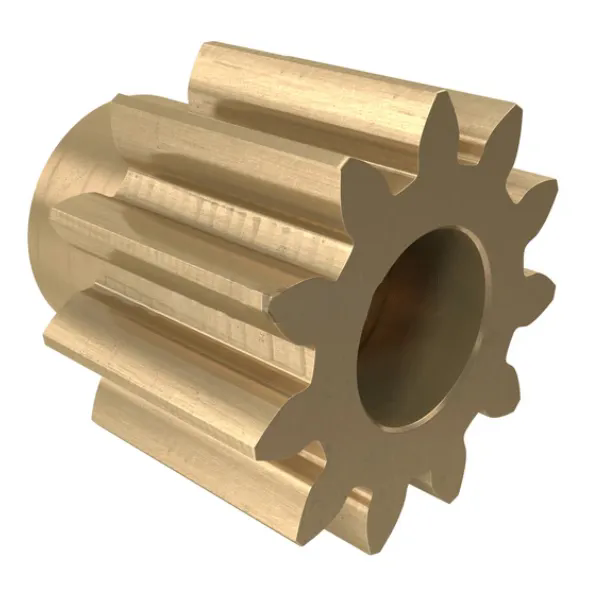

Разликата помеѓу спиралните запчаници и запчаниците започнува со нивната геометрија на забите. Запчаникот има заби кои се прави и паралелни со оската на ротација на запчаникот. Забите се подеднакво распоредени околу обемот, а линијата на допир помеѓу два запчаници за мрежести запчаници е права линија што се протега по целата ширина на лицето на запчаникот. Оваа едноставна геометрија ги прави запчаниците релативно лесни за производство со користење на стандардни процеси на глодање или подмачкување. Спротивно на тоа, спирален запчаник има заби кои се исечени под агол на оската, формирајќи спирала. Аголот на спиралата е познат како агол на спиралата (обично помеѓу 8 и 30 степени). Забите на спиралниот запченик исто така се подеднакво распоредени, но линијата на контакт помеѓу спиралните запчаници е дијагонална линија што се движи по лицето на забот додека запчаниците се вртат. Оваа геометрија воведува компонента на аксијална сила (потисок) која мора да биде прилагодена од системот за лежиште, но обезбедува и значителни предности во изведбата.

Клучни геометриски разлики и нивните импликации:

• Ориентација на забите:Запците на запченикот на запчаниците се паралелни со оската, додека спиралните запци на запчаниците се наклонети под агол на спиралата. Овој наклон создава подолг контактен пат помеѓу забите кои се поврзуваат, зголемувајќи го односот на контактот.
• Сооднос на контакт:Односот на контакт е просечниот број на заби во контакт во секој даден момент. Запчаниците за запирање обично имаат однос на контакт помеѓу 1,2 и 1,6, што значи дека, во просек, помалку од два заба се во контакт. Спиралните запчаници можат да постигнат сооднос на контакт од 2,0 до 2,5 или повеќе, бидејќи аголните заби се преклопуваат, обезбедувајќи континуиран контакт. Овој поголем однос на контакт е клучна предност на спиралните запчаници.
• Аксијален потисок:Спиралниот агол создава потисна сила долж оската на запчаникот. Оваа сила мора да се спротивстави со лежишта, што додава сложеност и цена на дизајнот на менувачот. Запчаниците со газење не произведуваат аксијален потисок, што го поедноставува распоредот на лежиштата.
• Комплексност на производство:Запчаниците за забивање може да се исечат со едноставни алатки или рингли кои аксијално ја поминуваат брзината. Спиралните запчаници бараат посложени процеси на подмачкување и често бараат дополнителни операции, како што е брусење на запчаниците, за да се постигне висока прецизност. Ова ги прави спиралните запчаници поскапи за производство.

Во Raydafon Technology Group Co., Limited, нашатаПрецизна опремапроцесот на производство користи најсовремени машини за мелење запчаници кои можат да постигнат оценки за квалитет AGMA од Q10 до Q12 и за брзи и за спирални запчаници. Ние користиме CNC машини за подмачкување и обликување со интегрирани CNC контроли кои ни овозможуваат прецизно да го поставиме аголот на спиралата и профилот на забот за спиралните запчаници. Метролошката лабораторија на нашата фабрика е опремена со центар за мерење на запчаникот кој ја потврдува геометријата на забот, оловото и аголот на спиралата, осигурувајќи дека секоја опрема ги исполнува бараните спецификации. Изборот помеѓу спирален и спирален запчаник не се однесува само на геометријата; се работи за усогласување на типот на запчаникот со специфичните барања за изведба на апликацијата.

За апликации каде што едноставноста, ниската цена и леснотијата на одржување се најважни, брзините за брзини често се најпосакуван избор. Тие најчесто се наоѓаат во апликации со мала брзина и ниско оптоварување како што се погони за транспортери, едноставни пумпи и земјоделски машини. Сепак, за апликации со голема брзина, големо оптоварување и прецизни апликации - како што се автомобилски преноси, индустриски менувачи и роботика - спиралните запчаници се скоро секогаш подобар избор, и покрај нивната повисока цена и сложеност. Нашата фабрика тесно соработува со клиентите за да ја одреди оптималната геометрија на менувачот за нивните специфични барања, земајќи ги предвид факторите како што се вртежниот момент, брзината, ограничувањата на просторот и ограничувањата на бучавата.

Зошто Helical Gears нудат помазно и потивко работење?

Една од најзначајните предности на спиралните запчаници во однос на запчаниците е нивната помазна и потивка работа. Оваа супериорност првенствено се должи на повисокиот однос на контакт и постепеното зафаќање на забите. Во запчаник, целата ширина на забот ненадејно се заглавува, создавајќи силно оптоварување на ударот и карактеристично „такање“ или лелекаат кога секој пар заби доаѓа во контакт. Ова влијание генерира и бучава и вибрации, што може да биде значаен проблем во средини чувствителни на бучава, како што се патнички автомобили, канцелариска опрема и системи за HVAC во станбени простории. Во спирален запченик, забите се заглавуваат прогресивно - почнувајќи од едниот крај на забот и движејќи се низ лицето додека запчаникот се ротира. Ова прогресивно вклучување го намалува оптоварувањето на ударот и го дистрибуира товарот на поголема површина, што резултира со многу потивко и помазно работење.

Механизми зад помазно и потивко работење кај спиралните запчаници:

• Повисок сооднос на контакт:Како што споменавме порано, спиралните запчаници имаат однос на контакт кој може да надмине 2,0, што значи дека, во просек, повеќе од два заба се во контакт во секое време. Ова го зголемува процентот на времето во кое оптоварувањето се дели помеѓу паровите на забите, намалувајќи го максималното оптоварување на секој поединечен заб и измазнувајќи го преносот на вртежниот момент.
• Постепено заплеткување на забите:Спиралната форма гарантира дека контактот помеѓу забите за поврзување започнува во една точка, а потоа постојано се движи низ површината на забот. Ова постепено вклучување го елиминира ненадејниот удар што се случува во брзините за брзини, намалувајќи ја амплитудата на врвовите на силата.
• Сооднос на преклопување:Односот на преклопување на спиралните запчаници, кој се одредува според ширината на лицето и аголот на спиралата, придонесува за мазност на работата. Поголем сооднос на преклопување значи дека забите се преклопуваат за поголем дел од ротацијата, дополнително намалувајќи ја варијацијата во вкочанетоста на мрежата и минимизирајќи ги вибрациите.
• Намалено абење и дупчење:Пониските ударни оптоварувања и подобрата распределба на оптоварувањето кај спиралните запчаници, исто така, го намалуваат стресот на површините на забите, што доведува до помало абење и дупчење во текот на животниот век на запчаникот. Ова придонесува за подолг работен век и посигурна работа.

За да се измери намалувањето на бучавата, нашата фабрика спроведе мерења на звукот на идентични менувачи опремени со брзински и спирални запчаници. При ротациона брзина од 1.500 вртежи во минута и оптоварување од 100 Nm, менувачот на стимуланси емитуваше ниво на звучен притисок од 82 dBA, додека спиралниот менувач произведе само 74 dBA - намалување за 8 dBA, што се смета за значително намалување на гласноста. Амплитудата на вибрации измерена на куќиштето на менувачот исто така е намалена за 40 проценти. Овие податоци потврдуваат дека спиралните запчаници се супериорен избор за апликации каде бучавата и вибрациите се критични фактори.

Сепак, важно е да се забележи дека помазното функционирање на спиралните запчаници доаѓа по цена на аксијалните потисни сили. Аголот на спиралата создава компонента на сила долж оската на запчаникот што мора да биде поддржана од лежиштата. Во апликациите со висока моќност, ова може да бара употреба на потисни лежишта или аголни контактни лежишта, кои ја зголемуваат вкупната цена и сложеноста на менувачот. Во некои случаи, се користат двојни спирални запчаници (шевронен) за да се поништи аксијалниот потисок, но ова дополнително ја зголемува сложеноста на производството. Нашата фабрика нуди помош во дизајнот за да им помогне на нашите клиенти да ја изберат соодветната конфигурација на лежиштето и да го оптимизираат распоредот на менувачот за да се приспособат на аксијалниот потисок на спиралните запчаници, додека ги максимизираат придобивките од помазното работење.

Кои се клучните технички спецификации на нашата прецизна опрема?

Raydafon произведува сеопфатен асортиман на производи Precision Gear, вклучувајќи ги и брзите и спиралните запчаници, во широк спектар на големини, материјали и оценки за точност. Нашата фабрика е опремена со најнова технологија за производство на запчаници, вклучувајќи машини за подмачкување, обликување, бричење и брусење со ЦПУ, што ни овозможува да произведуваме запчаници со големини на модули од 0,5 до 12 и надворешни дијаметри до 1.500 mm. Табелата подолу ги сумира клучните технички спецификации за нашата стандардна серија Precision Gear, кои се користат во апликации кои се движат од автомобилски преноси до тешки индустриски менувачи. Нашата фабрика, исто така, може да произведува прилагодени брзини за да ги исполни специфичните барања, вклучувајќи специјални материјали, термички третмани и површински премази.

Покрај стандардните параметри, нашата фабрика нуди неколку опционални функции за подобрување на перформансите и долговечноста на производите на Precision Gear. Тие вклучуваат: премази со високи перформанси како DLC (јаглерод сличен на дијамант) за намалено триење и зголемена отпорност на абење; специјализирани термички третмани како криогена обработка за подобрена димензионална стабилност; и интегрирано балансирање за апликации со голема брзина. Ние, исто така, обезбедуваме целосна услуга за склопување на менувачот, вклучувајќи лежишта, вратила и куќишта, нудејќи решение со клуч на рака за нашите клиенти.

Нашиот процес на контрола на квалитетот е сеопфатен и сертифициран со ISO 9001:2015. Секоја прецизна опрема се проверува со помош на центар за мерење на запчаникот кој ги проверува сите критични параметри: профил на заб, агол на спиралата, олово, грешка на чекорот и истекување. Одржуваме систем за статистичка контрола на процесите (SPC) за следење на квалитетот на производството со текот на времето, осигурувајќи дека нашите брзини постојано ги исполнуваат наведените толеранции. Нашата фабрика во Raydafon обезбедува целосен извештај за инспекција со секоја пратка, давајќи им на нашите клиенти доверба во квалитетот и перформансите на нашите производи Precision Gear. Со нашите обемни производствени способности и посветеноста на квалитетот, ние сме во состојба да обезбедиме прецизни запчаници за најсложените апликации.

Како се споредуваат капацитетот и ефикасноста на оптоварувањето помеѓу спиралните и стимулативните запчаници?

Капацитетот на носивоста и ефикасноста се критични фактори при изборот на брзината, и тие се местата каде што разликите помеѓу запчаниците и запчаниците стануваат особено изразени. Спиралните запчаници, поради нивниот повисок однос на контакт и прогресивно вклучување, можат да пренесат поголеми оптоварувања за дадена големина и материјал. Тоа е затоа што оптоварувањето се распределува на повеќе заби во кое било дадено време, намалувајќи го стресот на поединечните забни страни. Повисокиот сооднос на контакт, исто така, обезбедува порамномерен пренос на енергија, намалувајќи ја цикличната варијација во оптоварувањето што може да предизвика дефект на замор. Спротивно на тоа, брзинските запчаници, со помал однос на контакт и ненадејно вклучување, се поподложни на замор и абење, особено при големи оптоварувања и брзини. Нашата фабрика спроведе опширно тестирање на двата типа на запчаници, а резултатите покажуваат дека спирален запчаник може да издржи до 30 проценти повеќе вртежен момент од еквивалентна брзина за брзини пред почетокот на заморот од дупчење или свиткување.

Споредба на ефикасност помеѓу запчаници со спирала и со шпорети:

• Губење на мрежа:Запчаниците со газење генерално имаат малку помали загуби на мрежење бидејќи забите се лизгаат едни на други само на почетокот и на крајот на контактот. Спиралните запчаници имаат континуирано лизгачко дејство, што може да доведе до поголеми загуби при триење. Сепак, повисокиот однос на контакт на спиралните запчаници често го компензира ова, а севкупната ефикасност на спирален пар запчаник е типично во рамките на 1-2 процентни поени од споредливиот пар на запчаници.
• Подмачкување и ладење:Лизгачкото дејство кај спиралните запчаници генерира повеќе топлина, барајќи подобро подмачкување и ладење, што може да биде загрижувачко во апликациите со голема брзина. Сепак, подобрената распределба на оптоварувањето и понепреченото работење често ја компензира потребата за поинтензивни системи за подмачкување.
• Густина на моќност:Бидејќи спиралните запчаници можат да се справат со поголеми оптоварувања за иста големина, тие нудат поголема густина на моќност од запчаниците. Ова значи дека менувачот со спирален запчаник може да ја пренесе истата моќност во покомпактен пакет или дека спирален менувач може да се справи со поголема моќност за иста големина.
• Загуби на потисок:Аксијалниот потисок генериран од спиралните запчаници создава дополнително триење во потисните лежишта, намалувајќи ја севкупната ефикасност на менувачот. Во некои апликации со висока моќност, загубата на ефикасност од потисните лежишта може да биде значајна, а инженерите мора внимателно да го измерат ова во однос на придобивките од спиралниот запчаник.

Пример од реалниот свет од базата на клиенти на нашата фабрика ја илустрира предноста на носивоста на спиралните запчаници. Еден купувач во индустријата за тешки камиони користел пар запчаник во помошниот менувач, но имал чести дефекти на брзината поради замор. По префрлувањето на спирален прецизен менувач со ист модул и ширина на лицето, но со агол на спирала од 15 степени, животниот век на менувачот се зголеми за 40 проценти, а менувачот можеше да се справи со максималниот вртежен момент без никакви дефекти. Производителот на камиони, исто така, објави забележливо намалување на бучавата во кабината, што ја подобри удобноста и задоволството на возачот.

Во однос на ефикасноста, разликата помеѓу запчаниците со спирала и шпорети често е маргинална и во голема мера зависи од работните услови. При мали брзини и големи оптоварувања, спиралните запчаници имаат тенденција да бидат малку помалку ефикасни поради загубите при лизгање. При големи брзини и умерени оптоварувања, разликата е занемарлива. Нашата фабрика обезбедува криви на ефикасност за двата типа на брзини врз основа на нашето внатрешно тестирање, овозможувајќи им на нашите клиенти да донесат информирана одлука врз основа на нивните специфични работни услови. Со разбирање на носивоста и карактеристиките на ефикасност на двата типа запчаници, инженерите можат да ја изберат опремата што најдобро ги балансира перформансите, доверливоста и трошоците за нивната примена.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Дали може да се користат спирални запчаници со запчаници во истиот менувач?

Одговор: Да, но бара внимателен дизајн. Спиралните запчаници произведуваат аксијален потисок, додека запчаниците не го прават тоа. За да се користат заедно, потисокот генериран од спиралниот запченик мора да се апсорбира со соодветни лежишта или со користење на двојна спирална (шевронен) запчаник што го поништува потисокот. Во некои дизајни, на едната етапа се користи запчаник со шпорети, а на друга спирален, но управувањето со аксијалниот потисок мора да се земе предвид за да се избегне преоптоварување на лежиштата. Нашата фабрика може да помогне во дизајнирањето такви системи со мешана опрема за да се обезбеди сигурна работа.

Прашање 2: Дали спиралните запчаници се поскапи за производство од запчаниците?

Одговор: Да, спиралните запчаници се генерално поскапи за производство од запчаниците. Причините вклучуваат: посложена геометрија на забите, која бара специјализирана опрема за гребење и брусење; потребата од дополнителни операции за да се постигне потребната точност на аголот на спиралата; и фактот дека брусењето со спирален запченик е побавен процес од брусењето на запчаниците со шпорети. Дополнително, барањето за потисни лежишта додава цена на целокупниот систем. Сепак, предностите во изведбата - особено во однос на намалувањето на бучавата и капацитетот на оптоварување - честопати ги оправдуваат повисоките трошоци за тешки апликации.

Прашање 3: Кој тип на опрема е подобар за апликации со голема брзина?

Одговор: Спиралните запчаници генерално се претпочитаат за апликации со голема брзина бидејќи нудат понепречено, потивко работење и подобра распределба на оптоварувањето, што го намалува ризикот од вибрации и резонанца што може да се појават при големи брзини. Сепак, аксијалниот потисок и лизгачкото триење на спиралните запчаници може да станат загрижувачки при многу големи брзини, што бара внимателен дизајн на лежиштето и системот за подмачкување. За екстремно високи брзини, може да се користат запчаници со голема прецизност, но обично спиралните запчаници се почестиот избор.

Прашање 4: Дали може да се мелеат запчаниците со иста прецизност како и спиралните запчаници?

Одговор: Да. Како и да е, бидејќи запчаниците имаат поедноставна геометрија, тие можат да се мелеат со помош на стандардни профилни тркала за брусење, додека спиралните запчаници често бараат специјализирани тркала за брусење обликувани според аголот на спиралата. Нашата фабрика нуди услуги за мелење и за двата типа на пренос и можеме да постигнеме висока прецизност и за двата, под услов машината и алатот да бидат соодветни.

Прашање 5: Кој е типичниот агол на спиралата за прецизен спирален запчаник?

Одговор: Типичниот агол на спиралата за прецизен спирален запчаник се движи од 8 до 30 степени. Аголот на спиралата од 15-20 степени е вообичаен за многу индустриски апликации, бидејќи нуди добра рамнотежа помеѓу мазноста, носивоста и аксијалниот потисок. Повисоките агли на спиралата (25-30 степени) обезбедуваат уште помазна работа, но генерираат поголем аксијален потисок, додека пониските агли (8-12 степени) произведуваат помал потисок, но помалку подобрување во мазноста. Нашата фабрика може да го прилагоди аголот на спиралата на специфичните барања на вашата апликација, оптимизирајќи ги за бучава, оптоварување и животен век на лежиштето.

Заклучок: Изберете ја вистинската прецизна опрема за вашата апликација

Изборот помеѓу прецизни спирални запчаници и брзински запчаници е критична одлука што влијае на перформансите, нивото на бучава, носивоста и севкупната доверливост на вашиот механички систем. Спиралните запчаници нудат помазно, потивко работење, поголема носивост и подобра издржливост, но тие се поскапи за производство и бараат потисни лежишта. Спротивно на тоа, запчаниците се поедноставни, поисплатливи и не произведуваат аксијален потисок, но тие се побучни и помалку способни да се справат со големи оптоварувања при големи брзини. Во Raydafon Technology Group Co., Limited, нашата фабрика има експертиза и производствена способност за производство на двата типа опрема според највисоките стандарди за квалитет и можеме да ве водиме во изборот на оптимална опрема за вашата специфична апликација.

Подготвени сте да ја изберете вистинската прецизна опрема за вашиот проект?Контактирајте ја Raydafon Technology Group Co.,Limited денесза сеопфатна консултација за избор на брзина. Нашиот тим ќе ги анализира вашите барања за вртежен момент, брзина, простор и бучава и ќе ви препорача идеално решение Precision Gear. Нудиме бесплатни физибилити студии, конкурентни цени и услуги за брзи прототипови.Побарајте ја вашата бесплатна консултација за избор на опрема сега од Raydafon Technology Group Co.,Limited и обезбедете оптимални перформанси за вашиот систем за пренос на енергија.
