Што влијае на носивоста на запченикот?

Косите запчаници играат клучна улога во пренесувањето на движењето и вртежниот момент помеѓу пресекните вратила, особено во тешките индустриски системи како што се автомобилски погонски склопови, опрема за рударство, погон на морето, роботика и автоматизирани машини. Кога инженерите ги оценуваат перформансите, секогаш се поставува едно суштинско прашање: Што влијае на капацитетот на носивоста на заоблениот менувач? Одговорот лежи во комбинација на наука за материјали, геометрија на запчаникот, термичка обработка, завршна обработка на површини, подмачкување и стандарди за прецизно производство. Капацитетот на носивост никогаш не се одредува со еден параметар. Тоа е резултат на сеопфатна инженерска рамнотежа.

Во Raydafon Technology Group Co., Limited, дизајнираме и произведуваме прецизни системи за брзини за тешки апликации каде што стабилноста на вртежниот момент, отпорноста на замор и долгиот век на употреба не се преговараат. Нашиот инженерски тим разбира дека носивоста директно ја одредува доверливоста, оперативната безбедност и вкупната цена на животниот циклус. Преку контролирани производствени процеси во нашата фабрика, напредни системи за инспекција и оптимизиран дизајн на геометрија на забите, ние се погрижуваме секој Precision Gear да ги исполнува меѓународните стандарди за цврстина и издржливост. Оваа статија дава длабоко техничко објаснување за факторите кои влијаатзапчеста опреманосивост и како професионалното производство обезбедува постојани перформанси.

Содржина

• Каква улога играат изборот на материјали и термичката обработка во носивоста?
• Како геометријата на запчаникот влијае на распределбата на оптоварувањето на запченикот?
• Зошто прецизноста на производството ги одредува перформансите на оптоварувањето во реалниот свет?
• Резиме
• Најчесто поставувани прашања

Каква улога играат изборот на материјали и термичката обработка во носивоста?

Изборот на материјалот е основата на капацитетот за оптоварување на заоблениот запченик. Механичката цврстина, профилот на цврстина, отпорноста на замор и цврстината на ударот на запчаникот се одредуваат првенствено од неговиот основен материјал и последователната термичка обработка. Без соодветно материјално инженерство, дури и најточната геометрија на менувачот не може да издржи висок вртежен момент или цикличен стрес.

1. Вообичаени материјали за запчаници со коси со големо оптоварување

Во нашата фабрика, ние обично произведувамеПрецизна опремапроизводи кои ги користат следните легирани челици:

• 20CrMnTi за карбуризирани запчаници кои бараат висока цврстина на површината
• 42CrMo за пренос на среден до висок вртежен момент
• 18CrNiMo7-6 за тешки индустриски и рударски апликации
• Варијанти од нерѓосувачки легура за корозивни средини

Секој материјал обезбедува различна рамнотежа помеѓу цврстината на јадрото и тврдоста на површината. На пример:

2. Процеси на термичка обработка кои ја подобруваат носивоста

Термичката обработка директно влијае на јачината на замор на свиткување и јачината на контактот на површината. Главните процеси што се користат во нашата фабрика вклучуваат:

• Карбурирање за да се зголеми содржината на јаглерод на површината
• Гаснење за подобрување на цврстината
• Калење за да се намали кршливоста
• Нитридирање за отпорност на абење
• Индукциско стврднување за локализирано зајакнување

Карбуризираните запчаници развиваат тврд надворешен слој отпорен на дупчење додека одржуваат цврсто јадро способно да ги апсорбира ударните оптоварувања. Овој дизајн со двојна структура значително ја зголемува носивоста. Raydafon Technology Group Co.,Limited внимателно ја контролира длабочината на карбуризирање, обично помеѓу 0,8 mm и 1,5 mm во зависност од големината на модулот.

3. Стандарди за оценка за јачина на замор и оптоварување

Капацитетот на оптоварување на запченикот се пресметува според ISO и AGMA стандардите. Се разгледуваат два главни начини на неуспех:

• Неуспех на замор од свиткување на коренот на забот
• Неуспех од контактен замор на забната страна

Неправилниот избор на материјал ги намалува двете вредности на отпор. Нашите решенија Precision Gear се подложени на металографска проверка и тестирање на цврстина за да се потврди структурната конзистентност пред пратката. На крајот, материјалот и термичката обработка го дефинираат теоретскиот максимален вртежен момент што може да го носи менувачот. Без правилна металургија, подобрувањата во геометријата и подмачкувањето не можат да ги компензираат слабите структурни основи.

Како геометријата на запчаникот влијае на распределбата на оптоварувањето на запченикот?

Додека материјалот дава сила, геометријата одредува како се користи таа сила. Лошата распределба на товарот низ површините на забите драматично го намалува капацитетот на оптоварување во реалниот свет. Дури и челикот со висока цврстина предвреме пропаѓа ако концентрацијата на стрес е прекумерна.

1. Клучни геометриски параметри

Следниве параметри влијаат на капацитетот на оптоварување на запченикот:

• Модул
• Број на заби
• Агол на притисок
• Спирален агол
• Ширина на лицето
• Измена на профилот на забот

Поголемиот модул ја зголемува дебелината на забите, подобрувајќи ја силата на свиткување. Пошироката ширина на лицето го распределува оптоварувањето низ поголема површина за контакт. Сепак, овие прилагодувања мора да се усогласат со ограничувањата на дизајнот на системот.

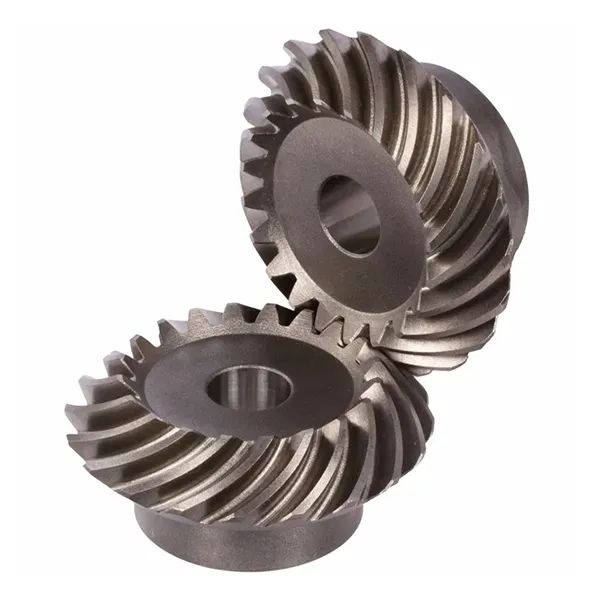

2. Спирален откос наспроти прав запци со откос

Спиралните коси запченици генерално нудат поголема носивост во споредба со правите коси запченици поради постепеното заплеткување на забите. Ова го намалува оптоварувањето на ударот и бучавата.Raydafon Technology Group Co., Limitedспецијализирана за производство на спирална прецизна опрема за системи со висок вртежен момент.

3. Вчитајте ја оптимизацијата на моделот за контакт

Правилните обрасци на контакт со забите спречуваат локализирано преоптоварување. Нашата фабрика користи софтвер за анализа на контакт со менувачот за да симулира:

• Грешка во преносот
• Распределба на товарот под вртежен момент
• Влијание на термичка експанзија
• Ефекти на отклонување на вратилото

Модификациите на микрогеометријата, како што се крунисување и корекција на олово, помагаат да се балансира контактниот стрес. Ова директно ја подобрува оперативната носивост со спречување на предвремено дупчење.

4. Технички параметри на нашиот Bevel Прецизна опрема

Со оптимизирање на геометријата, обезбедуваме секој Precision Gear да работи во границите на безбедни напрегања дури и при врвен вртежен момент.

Зошто прецизноста на производството ги одредува перформансите на оптоварувањето во реалниот свет?

Теоретската носивост на запчеста опрема може да се постигне само ако прецизноста на производството е строго контролирана. Отстапувањата во профилот на забот, грешката на чекорот, истекот или завршетокот на површината значително ја намалуваат реалната носивост.

1. Точност на обработка

Високиот капацитет на носивост бара цврста контрола на толеранцијата. Нашата фабрика користи:

• Машини за сечење на запчаници со спирален наклон со ЦПУ
• Центри за обработка со пет оски
• Машини за мелење брзини
• CMM инспекциски системи

Raydafon одржува строга контрола на димензионална толеранција за да обезбеди конзистентна геометрија на забите низ сериите.

2. Површинска завршна обработка и мелење

Запчаниците за заземјување покажуваат помало триење и подобра дистрибуција на контактите. Прецизното мелење го подобрува:

• Стабилност на односот на контактот
• Намалување на бучавата
• Формирање филм за подмачкување
• Заморен живот

Ова е причината зошто нашите решенија Precision Gear за апликации со голема брзина се целосно мелени наместо само мелени.

3. Инспекција и тестирање на квалитетот

Потврдувањето на перформансите на оптоварувањето вклучува:

• Тестирање на шема на контакт со заб
• Мерење на цврстина
• Инспекција на магнетни честички
• Динамично балансирање

Raydafon Technology Group Co., Limited применува повеќестепена инспекција пред пратката. Ова осигурува дека пресметките на носивоста се претвораат во вистинска оперативна издржливост. Прецизноста на производството го премостува јазот помеѓу дизајнот и перформансите на теренот. Дури и врвните материјали не можат да компензираат за слабиот квалитет на обработката.

Резиме

Што влијае на носивоста на запченикот? Одговорот лежи во комбинација на јачина на материјалот, оптимизирана геометрија, контролирана термичка обработка, завршна обработка на површината и строга прецизност на производството. Секој фактор придонесува за отпорност на замор на свиткување и издржливост на површинскиот контакт. Во Raydafon Technology Group Co., Limited, интегрираме металуршка експертиза, напредна технологија за обработка и ригорозни стандарди за инспекција за да произведеме прецизни системи со високи перформанси прилагодени на индустриските барања.

Ако ги оценувате добавувачите на опрема за апликации со висок вртежен момент, нашиот инженерски тим е подготвен да го поддржи вашиот проект со технички консултации и приспособено производство.Контактирајте со Raydafon Technology Group Co., Limitedденес за да разговарате за вашите барања и да добиете детална понуда.

Најчесто поставувани прашања

П1: Што најмногу влијае на носивоста на запченикот во косиот запчаник во индустриските апликации?
Јачината на материјалот и квалитетот на термичката обработка обично имаат најголемо влијание бидејќи тие го одредуваат заморот при свиткување и отпорноста на контактот на површината. Сепак, геометријата и прецизноста на обработката мора да одговараат на својствата на материјалот за да се постигнат перформанси на целосно оптоварување.

П2: Како термичката обработка го подобрува капацитетот на оптоварување на запченикот?
Термичката обработка ја зголемува тврдоста на површината додека одржува цврсто јадро. Оваа двојна структура спречува фрактура на коренот на забот и дупчење на површината при повторени циклуси на вртежен момент.

П3: Дали степенот на прецизност на менувачот влијае врз капацитетот на оптоварување?
Да. Поголемата прецизност ја намалува концентрацијата на напрегањето и нерамномерната распределба на оптоварувањето. Ова му овозможува на менувачот безбедно да работи поблиску до неговата теоретска граница на оптоварување без предвремено абење.

П4: Зошто се претпочита спирален заоблен запчаник за системи со големо оптоварување?
Спиралните коси запчаници постепено се заглавуваат и порамномерно ја распределуваат силата низ површината на забот. Ова го намалува напрегањето при удар и ја зголемува ефективната носивост во споредба со исправените запченици.

П5: Дали условите за подмачкување можат да влијаат на капацитетот на носивоста на заоблениот менувач?
Соодветното подмачкување го спречува контактот на метал со метал и го намалува заморот на површината. Несоодветното подмачкување го зголемува триењето и топлината, намалувајќи ја ефективната носивост и скратувајќи го работниот век.
