Како условите за оптоварување влијаат на долгорочната сигурност на единиците на менувачот со црви?

Веќе две децении во индустријата за пренос на енергија, постојаното прашање од инженерите и менаџерите на постројките беше: како условите на оптоварување влијаат на долгорочната сигурност на единиците на менувачот со црви? Одговорот е основен за долговечноста на системот и вкупните трошоци на сопственост. Во Raydafon Technology Group Co., Limited, нашиот инженерски тим посвети значителни ресурси за разбирање на овој прецизен однос преку ригорозни тестирања во нашата фабрика и анализа на терен. Профилот на оптоварување со кој се среќава менувачот не е само спецификација на лист со податоци; тоа е дефинирачкиот наратив на неговиот оперативен живот. Ацрв менуваче ценет поради компактно множење на вртежниот момент со висок сооднос, способност за самозаклучување и непречено работење.

Сепак, неговиот уникатен лизгачки контакт помеѓу црвот и тркалото го прави особено чувствителен на тоа како се нанесува товарот со текот на времето. Недоразбирањето или потценувањето на условите за оптоварување - било да е тоа шок, преоптоварување или неправилно монтирање - е главниот виновник за предвременото абење, губење на ефикасноста и катастрофалниот дефект. Ова длабоко нуркање ја истражува механиката зад абењето предизвикано од оптоварување, ја опишува инженерската реакција на нашиот производ и обезбедува рамка за максимизирање на работниот век на вашиот менувач, осигурувајќи дека инвестицијата во нашите компоненти дава децении сигурни перформанси.

---

Содржина

• Каква е врската помеѓу стресот на оптоварување и механизмите на абење во менувачот со црви?
• Како нашиот дизајн на менувач со црви ги ублажува негативните ефекти на оптоварување?
• Кои се клучните параметри на оптоварување што инженерите мора да ги пресметаат за доверливост?
• Како правилното одржување и монтирање можат да се спротивстават на абењето поврзано со оптоварување?
• Резиме: Обезбедување долгорочна доверливост преку свесност за оптоварување
• Најчесто поставувани прашања (ЧПП)

---

Каква е врската помеѓу стресот на оптоварување и механизмите на абење во менувачот со црви?

Долгорочната доверливост на кој било менувач со црви е директна функција на циклусите на напрегање наметнати на неговите внатрешни компоненти. За разлика од брзинските запчаници со првенствено контакт на тркалање, црвот и тркалото се вклучуваат во значително лизгачко дејство. Ова лизгачко триење генерира топлина и е генеза на повеќето феномени на абење. Условите на оптоварување директно ги засилуваат овие ефекти. Ајде да ги сецираме примарните механизми за абење влошени од оптоварувањето. Меѓутоа, за целосно да го сфатиме ова, прво мора да го мапираме целото патување на стресот од примена до неуспех.

Патека на стрес: од применето оптоварување до дефект на компонентите

Кога на излезната осовина се поставува надворешен вртежен момент, тој иницира сложен синџир на механички реакции во внатрешноста нацрв менувач. Ова не е едноставно дејство со лост. Патеката е критична за дијагностицирање на неуспеси и дизајнирање за еластичност.

• Чекор 1: Конверзија на вртежен момент и притисок на контакт.Влезниот вртежен момент на црвот се претвора во сила нормална на забната страна на црвото тркало. Оваа сила, поделена со моменталниот контакт област (тесна елипса по должината на забот), создаваХерциен контакт притисок. Овој притисок може да достигне извонредно високи нивоа, често надминувајќи 100.000 PSI во компактни единици.
• Чекор 2: Генерирање на подземни напонски полиња.Овој интензивен површински притисок создава триаксијално напонско поле под површината. Максималниот стрес на смолкнување не се јавува на површината, туку малку под неа. Овој подземен регион е местото каде што пукнатините за замор започнуваат при циклично оптоварување.
• Чекор 3: Создавање топлина со триење.Истовремено, лизгачкото движење на црвот кон тркалото претвора дел од пренесената моќност во топлина на триење. Стапката на создавање топлина е пропорционална на оптоварувањето, брзината на лизгање и коефициентот на триење.
• Чекор 4: Напрегање на филм со лубрикант.Филмот за подмачкување што ги одвојува металните површини е подложен на екстремен притисок (EP). Вискозноста на филмот моментално се зголемува под овој притисок, но неговиот интегритет е најважен. Преоптоварувањето може да предизвика колапс на филмот.
• Чекор 5: Пренесување на стресот во потпорна структура.Силите на крајот се пренесуваат во куќиштето на менувачот преку лежиштата и шахтите. Отклонувањето на куќиштето под оптоварување може да ја погрешно усогласи целата мрежа, менувајќи ја патеката на стресот катастрофално.

Сеопфатна табела на механизми на абење и нивните предизвикувачи на оптоварување

Механизам на абење	Примарен активирач за оптоварување	Физички процес и симптоми	Долгорочно влијание врз сигурноста
Абразивна облека	Одржливо преоптоварување; Контаминирано лубрикант под оптоварување	Тврдите честички или отсечености се форсирани во мекиот материјал на тркалата (бронза), материјалот за микро-сечење и орање. Доведува до полиран изглед, зголемена реакција и бронзени честички во маслото.	Постепено губење на точноста на забниот профил. Намалениот однос на контакт доведува до поголем стрес на преостанатиот профил, забрзувајќи ги следните фази на абење. Примарна причина за падот на ефикасноста со текот на времето.
Абење на лепило (бришење)	Акутен шок оптоварување; Тешко преоптоварување; Изгладнето подмачкување под оптоварување	Филмот за подмачкување EP е пукнат, предизвикувајќи локализирано заварување на глистите и тркалата. Овие завари веднаш се стрижат, кинејќи го материјалот од помекото тркало. Видливи како груби, искинати површини и силна промена на бојата.	Често катастрофален, брз режим на неуспех. Може да ја уништи опремата за неколку минути или часови по настанот на преоптоварување. Претставува целосно расчленување на дизајнираниот режим на подмачкување.
Замор на површината (дупчење)	Оптоварувања на замор со висок циклус; Повторувачки врвови на преоптоварување	Подповршинските напрегања на смолкнување од цикличниот контактен притисок предизвикуваат иницирање на микро пукнатини. Пукнатините се шират на површината, ослободувајќи мали јами. Се појавува како мали кратери, обично во близина на линијата на теренот. Се слуша како зголемување на бучавата при работа.	Прогресивното оштетување што се влошува бидејќи јами создава концентратори на стрес за понатамошно пробивање. На крајот доведува до макро-дупчење и распарчување, каде што се одвојуваат големи снегулки од материјалот, предизвикувајќи вибрации и потенцијален напад.
Термо-механичко абење	Одржливо големо оптоварување што доведува до хронично прегревање	Прекумерната топлина на триење го омекнува материјалот на црвото тркало, намалувајќи ја неговата цврстина на отстапување. Товарот потоа предизвикува пластичен проток на бронзата, искривувајќи го профилот на забот. Често придружено со карбонизација на маслото и дефект на заптивките.	Деградација на фундаменталниот материјал. Геометријата на менувачот е трајно изменета, што доведува до неусогласеност, нерамномерно споделување на оптоварувањето и брза каскада во други режими на дефект. Закрепнувањето е невозможно; потребна е замена.
Вознемирување и лажно бринелирање (лежишта)	Статичко преоптоварување; Вибрации под оптоварување; Неправилни оптоварувања за монтирање	Осцилаторното микро-движење помеѓу тркалата на лежиштата и тркалачките елементи под големо статичко оптоварување или вибрации создава остатоци од абење. Се појавува како гравирани обрасци или вдлабнатини на тркачките патеки, дури и без ротација.	Предвремен дефект на лежиштето, што секундарно овозможува неусогласеност на вратилото. Ова неусогласеност потоа предизвикува нерамномерно оптоварување со висок стрес на решетката на менувачот, создавајќи сценарио за дефект со две точки.

Улогата на спектарот на оптоварување и циклусот на должност

Оптоварувањата во реалниот свет ретко се константни. Разбирањето на спектарот на оптоварување - распределбата на различни нивоа на оптоварување со текот на времето - е клучно за предвидување на животот. Нашата фабричка анализа во Raydafon Technology Group Co., Limited го користи правилото на рудар за кумулативно оштетување од замор за да го процени ова.

• Континуирана должност при номинално оптоварување:Основната линија. Носењето напредува предвидливо врз основа на подмачкување и усогласување. Животот се одредува со постепеното акумулирање на површинскиот замор.
• Наизменична должност со често стартување-стоп:Почетоците со висока инерција применуваат моментални максимални оптоварувања неколку пати поголеми од вртежниот момент. Секој почеток е мини-шок оптоварување, што го забрзува абењето и заморот на лепилото. Нашето тестирање покажува дека ова може да го намали животниот век за 40-60% во споредба со континуираното работно време, доколку не се земе предвид во големината.
• Променливо оптоварување (на пр., транспортер со променлива тежина на материјалот):Флуктуирачкото оптоварување создава различна амплитуда на стрес. Ова е поштетно отколку константно средно оптоварување со иста просечна вредност поради ефектот на замор. Фреквенцијата и амплитудата на нишалките се клучни точки на податоци што ги бараме од клиентите.
• Обврска на должност:Оптоварувањето применето во двете ротациони насоки го елиминира периодот на „одмор“ за контактната површина на едната страна од забот, ефикасно удвојувајќи ги циклусите на напрегање. Исто така, го предизвикува системот за подмачкување да ги заштити двете страни подеднакво.

Во нашата фабрика во Raydafon Technology Group Co., Limited, ги симулираме овие точни спектри. Ние ги подложуваме нашите прототипови на менувач со црви на програмирани циклуси на замор што ги повторуваат годините на услугата за неколку недели. Ова ни овозможува да го идентификуваме точниот праг на оптоварување каде механизмите на абење преминуваат од бенигни во деструктивни и да ги дизајнираме нашите стандардни единици со безбедна работна маржа далеку под тој праг.

Овие емпириски податоци се камен-темелникот на нашата сигурност за сигурност, трансформирајќи го апстрактниот концепт на „оптоварување“ во квантитативен дизајн параметар за секој менувач со црви што го произведуваме. Целта е да се осигураме дека нашите единици не само што го преживуваат номиналниот товар, туку се суштински робусни наспроти непредвидливите истории на оптоварување на индустриските апликации, каде што настаните од преоптоварување не се прашање на „ако“ туку „кога“.

---

Како нашиот дизајн на менувач со црви ги ублажува негативните ефекти на оптоварување?

Во Raydafon Technology Group Co., Limited, нашата дизајнерска филозофија е проактивна: ние ги конструираме нашите единици за менувачи со црви не само за статичко оптоварување, туку и за динамичната и често суровата реалност на животниот век на апликацијата. Секој избор на материјал, геометриска пресметка и процес на склопување е оптимизиран за да се спротивстави на претходно опишаните механизми за абење поврзани со оптоварување. Еве преглед на нашите клучни стратегии за дизајн и производство, проширени за да ја покажеме длабочината на нашиот пристап.

Материјално инженерство и металуршка одбрана

Нашата одбрана од оптоварување започнува на атомско ниво. Спарувањето на материјалите е првата и најкритична бариера.

• Спецификација на црв (влезна осовина):
  • Основен материјал:Ние користиме челици за стврднување на куќиштето како 20MnCr5 или 16MnCr5. Тие обезбедуваат цврсто, еластично јадро за да издржи свиткување и торзиони оптоварувања без кршливи фрактури.
  • Површински третман:Црвите се карбуризираат или карбонитридираат до длабочина од 0,5-1,2 мм (во зависност од модулот), потоа прецизно мелење. Ова создава исклучително тврда површина (58-62 HRC) за да се спротивстави на абење и абење на лепилото.
  • Завршување:По мелењето, ние користиме процеси на суперфинирање или полирање за да постигнеме грубост на површината (Ra) подобра од 0,4 μm. Помазната површина директно го намалува коефициентот на триење, намалувајќи ја топлината на триење што се создава под оптоварување и подобрувајќи го формирањето на лубрикантниот филм.
• Спецификација на тркала на црви:
• Состав на легура:Ние користиме врвна континуирано излеана фосфорна бронза (CuSn12). Ние строго ја контролираме содржината на калај (11-13%) и нивоата на фосфор за да ја оптимизираме цврстината, цврстината и фрлањето. Може да се додадат елементи во трагови како никел за подобрена структура на зрната.
• Процес на производство:Ние користиме центрифугално лиење или континуирано леење за да произведеме празни места со густа, непорозна и хомогена структура на зрно. Ова ги елиминира внатрешните слабости кои можат да станат точки за иницирање на пукнатини при циклично оптоварување.
• Машинска обработка и контрола на квалитет:Секое тркало се обработува на CNC машини за подмачкување. Вршиме 100% проверки на димензиите и користиме тестирање на продирање на боја на критичните делови за да се осигураме дека нема дефекти на лиење во областа на коренот на забот, зоната на најголем стрес на свиткување.

Геометриска оптимизација за супериорна распределба на оптоварување

Прецизната геометрија обезбедува товарот да се дели колку што е можно подеднакво, избегнувајќи ги деструктивните концентрации на стрес.

• Измена на профилот на забот (Олеснување на врвот и коренот):Ние намерно го менуваме идеалниот инволутен профил. Малку го олеснуваме материјалот на врвот и коренот на забот на тркалото на црви. Ова го спречува контактот со рабовите за време на влегувањето и излегувањето од решетката при искривени или неусогласени услови - вообичаена реалност при големо оптоварување. Ова осигурува дека товарот се носи низ робусниот среден дел на забот.
• Оптимизација на аголот на довод и аголот на притисок:Аголот на олово на црвот се пресметува не само за односот, туку и за ефикасноста и носивоста. Поголемиот агол на оловото ја подобрува ефикасноста, но може да ја намали тенденцијата за самозаклучување. Ние ги балансираме овие врз основа на апликацијата. Нашиот стандарден агол на притисок е вообичаено 20° или 25°. Поголем агол на притисок го зајакнува коренот на забот (подобра јачина на свиткување), но малку го зголемува товарот на носење. Го избираме оптималниот агол за класата на вртежен момент на единицата.
• Анализа и оптимизација на модели на контакт:За време на нашата фаза на прототип, спроведуваме детални тестови на контакт шема користејќи пруско сино или модерен дигитален филм под притисок. Ги приспособуваме поставките и порамнувањето на плочата за да постигнеме центрирана, долгнавеста шема на контакт што покрива 60-80% од рабовите на забот при оптоварени услови. Совршена растоварена шема е бесмислена; ние се оптимизираме за моделот под оптоварување на дизајнот.

Дизајнерски аспект	Нашата спецификација и процес	Инженерска корист за ракување со товарот	Како го ублажува специфичното абење
Материјал и третман на црви	Челик за стврднување на куќиштето (на пр., 20MnCr5), карбуризиран до длабочина од 0,8 mm, Цврстина 60±2 HRC, суперфиниран до Ra ≤0,4μm.	Екстремната цврстина на површината се спротивставува на абразијата; цврстото јадро спречува дефект на вратилото при ударни оптоварувања; мазната површина ја намалува топлината од триење.	Директно се бори против абењето на абразивните и лепило. Го намалува коефициентот на триење, клучна променлива во равенката за создавање топлина (Q ∝ μ * Оптоварување * Брзина).
Материјал за тркала на црви	Континуирано излеано фосфор бронзено CuSn12, Центрифугално лиење за густина, Тврдост 90-110 HB.	Оптимален баланс на силата и усогласеноста. Помеката бронза може да вгради помали абразиви и да се прилагоди на профилот на црвот под оптоварување, подобрувајќи го контактот.	Обезбедува вродено подмачкување. Неговата усогласеност помага порамномерно да се дистрибуира товарот дури и при мало неусогласеност, намалувајќи го ризикот од дупчење.
Дизајн на домување	GG30 леано железо, оптимизирано ребра со анализа на конечни елементи (FEA), обработени површини за монтирање и порамнувања на отвори во едно поставување.	Максималната цврстина го минимизира отклонувањето при тешки превисни товари. Одржува прецизно усогласување на вратилото, што е критично за рамномерна распределба на оптоварувањето низ целото лице на забот.	Спречува оптоварување на работ предизвикано од флексија на куќиштето. Вчитувањето на рабовите создава локализиран висок контактен притисок, директна причина за предвремено дупчење и распарчување.
Систем за лежиште	Излезна осовина: Спарени заострени валчести лежишта, претходно наполнети. Влезна осовина: Топчести лежишта со длабок жлеб + лежишта за потиснување. Сите лежишта имаат C3 клиренс за индустриски температурни опсези.	Заострените ролки се справуваат со високи радијални и аксијални оптоварувања истовремено. Пред-оптоварувањето го елиминира внатрешниот клиренс, намалувајќи ја играта на вратилото под различни насоки на оптоварување.	Спречува отклонување на вратилото и аксијално пливање. Дефектот на лежиштето од преоптоварување е примарна причина за дефект на секундарната мрежа на менувачот. Овој систем обезбедува интегритет на положбата на вратилото.
Инженерство за подмачкување	Синтетичко масло засновано на полигликол (PG) или полиалфаолефин (PAO) со адитиви со висока EP/анти-абење. Прецизен волумен на масло пресметан за оптимално подмачкување со прскање и термички капацитет.	Синтетичките масла одржуваат стабилен вискозитет во поширок температурен опсег, обезбедувајќи ја цврстината на филмот при ладно стартување и топла работа. Високите EP адитиви го спречуваат колапсот на филмот при ударни оптоварувања.	Го одржува еластохидродинамичното подмачкување (EHL) под сите дизајнирани услови на оптоварување. Ова е единствената најефикасна бариера против абење на лепилото (гребење).
Монтажа и вметнување	Склоп со контролирана температура, проверено претходно оптоварување на лежиштето. Секоја единица е подложена на процедура за вчитување без оптоварување и вчитување пред испораката за да се постави шаблонот за контакт.	Ги елиминира грешките при склопување кои предизвикуваат внатрешен стрес. Вклучувањето нежно се троши во брзините под контролирани услови, со што се воспоставува оптимална шема на контакт со носење од првиот ден.	Спречува неуспеси во „смртноста на доенчињата“. Соодветното вчитување ги измазнува неуспесите, рамномерно го распределува почетното оптоварување и го подготвува уредот за неговото целосно оптоварување на теренот.

Термичко управување: Диспирација на топлината на товарот

Бидејќи оптоварувањето создава триење, а триењето создава топлина, управувањето со топлината е управување со симптом на оптоварување. Нашите дизајни го надминуваат едноставното куќиште со перки.

• Стандардно куќиште со перки:Површината е максимизирана преку аеродинамичен дизајн на перки базиран на термичка симулација. Ова е доволно за повеќето апликации во рамките на механичкиот рејтинг.
• Опции за ладење за високи термички оптоварувања:
  • Надворешен вентилатор (продолжување на вратило на црви):Едноставна, ефикасна опција за зголемување на протокот на воздух над куќиштето, што обично ја подобрува дисипацијата на топлина за 30-50%.
  • Навивачка капа (покров):Го насочува воздухот од вентилаторот прецизно преку најтоплиот дел од куќиштето (обично околу областите на лежиштето).
  • Јакна за ладење на вода:За екстремни работни циклуси или високи температури на околината, куќиштето со сопствена обвивка овозможува циркулирачката течност за ладење директно да ја отстранува топлината. Ова може да го удвои или трипати ефективниот топлински капацитет на единицата.
  • Систем за циркулација на масло со надворешен ладилник:За најголемите единици, нудиме системи каде маслото се пумпа преку надворешен ладилник воздух-масло или вода-масло, одржувајќи константна, оптимална температура на маслото без оглед на оптоварувањето.

Нашата посветеност во нашата фабрика е да ја контролираме секоја променлива. Од спектрографска анализа на влезните бронзени инготи до последната проверка на термичка слика за време на вчитаниот тест, нашиот менувач со црви е изграден да биде сигурен партнер во вашите најсложени апликации. Името на Raydafon Technology Group Co., Limited на единицата означува компонента дизајнирана со длабоко, емпириско разбирање за тоа како условите на оптоварување влијаат на долгорочната сигурност. Ние не обезбедуваме само менувач; ние обезбедуваме систем дизајниран да ја апсорбира, дистрибуира и троши механичката енергија на вашата апликација предвидливо и безбедно во текот на целиот животен век на дизајнот.

---

Кои се клучните параметри на оптоварување што инженерите мора да ги пресметаат за доверливост?

Изборот на точниот менувач со црви е вежба за предвидување. За да гарантираат долгорочна доверливост, инженерите мора да се движат подалеку од едноставната пресметка „коњски сили и сооднос“ и да го анализираат целосниот профил на оптоварување. Погрешната примена, често поради нецелосна проценка на оптоварувањето, е водечка причина за дефекти на теренот. Овде, ги прикажуваме критичните параметри што ги проценува нашиот технички тим при одредување на големината на менувачот со црви за клиент, обезбедувајќи детална методологија зад секоја од нив.

Основна пресметка: Потребен излезен вртежен момент (T2)

Ова изгледа основно, но грешките се чести. Мора да е вртежниот моментна излезното вратило на менувачот.

• Формула:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (ефикасност). Или од првите принципи: T2 = Сила (N) * Радиус (m) за крик; или T2 = (Повлекување на транспортерот (N) * Радиус на барабанот (m)).
• Вообичаена грешка:Користење на коњски сили на моторот и влезна брзина без да се земат предвид загубите во ефикасноста преку системот (други менувачи, ремени, синџири) пред нашиот менувач со црви. Секогаш мерете или пресметувајте го вртежниот момент на местото на поврзување со нашата влезна или излезна осовина.

Мултипликатор за кој не може да се преговара: фактор на услуга (SF) - длабоко нуркање

Факторот на услуги е универзален јазик за сметководство за суровоста во реалниот свет. Тоа е множител кој се применува на пресметанотопотребен излезен вртежен момент (T2)да се одредиминимален потребен номинален вртежен момент на менувачот.

Изборот на фактор на услуга се заснова на систематска проценка на три главни категории:

1. Карактеристики на изворот на енергија (Prime Mover):
   • Електричен мотор (AC, 3-фазен):SF = 1,0 (основа). Сепак, размислете:
     • Почнува со висока инерција:Моторите кои возат оптоварување со голема инерција (вентилатори, големи барабани) можат да влечат 5-6x FLC за време на стартувањето. Овој минлив вртежен момент се пренесува. Додадете 0,2-0,5 на SF или користете мек стартер/VFD.
     • Број на почетоци/час:Повеќе од 10 стартови на час претставува тешка почетна задача. Додадете 0,3 на SF.
   • Мотор со внатрешно согорување:Поради пулсирањата на вртежниот момент и потенцијалот за шок од ненадејно заглавување (спојки), типичен е минимален SF од 1,5.
   • Хидрауличен мотор:Генерално мазни, но потенцијални за скокови на притисокот. SF обично 1,25-1,5 во зависност од квалитетот на контролниот вентил.
2. Карактеристики на погонска машина (оптоварување):Ова е најкритичната категорија.
   • Униформно оптоварување (SF 1.0):Стабилен, предвидлив вртежен момент. Примери: електричен генератор, транспортер со постојана брзина со рамномерно распределена тежина, миксер со течност со рамномерна вискозност.
   • Умерено оптоварување со удар (SF 1,25 - 1,5):Неправилно работење со периодични, предвидливи врвови. Примери: транспортери со наизменична исхрана, лесни дигалки, машини за перење, машини за пакување.
   • Оптоварување со тежок удар (SF 1,75 - 2,5+):Тешки, непредвидливи барања за висок вртежен момент. Примери: дробилки за карпи, мелници со чекани, перници за удирање, тешки макари со кофи за грабење, шумарска опрема. За екстремни случаи како дробилката на згура, применивме SF од 3.0 врз основа на историски податоци за неуспех.
3. Дневно оперативно времетраење (Циклус на должност):
   • Интермитентно (≤ 30 мин/ден):SF понекогаш може малку да се намали (на пр., да се помножи со 0,8), но никогаш под 1,0 за класата на оптоварување. Се препорачува претпазливост.
   • 8-10 часа/ден:Стандардна индустриска должност. Користете го целосниот SF од проценката на изворот на енергија и погонската машина.
   • 24/7 континуирано дежурство:Најсложениот распоред за заморен живот.Зголемете го SF од горната проценка за минимум 0,2.На пример, еднообразно оптоварување во 24/7 услуга треба да користи SF од 1,2, а не 1,0.

Формула за минимален номинален вртежен момент на менувачот:T2_rated_min = T2_пресметано * SF_total.

Критична проверка: термички капацитет (термички HP рејтинг)

Ова е често ограничувачки фактор, особено кај помали менувачи или апликации со голема брзина. Менувачот може да биде механички доволно силен, но сепак да се прегрее.

• Што е тоа:Максималната влезна моќност што менувачот може постојано да ја пренесува без внатрешната температура на маслото да ја надмине стабилната вредност (обично 90-95°C) во стандардна амбиентална температура од 40°C.
• Како да проверите:Вашата апликацијапотребна влезна моќност (P1)мора да биде ≤ на менувачотТермички HP рејтингна вашата работна влезна брзина (n1).
• Ако P1_required > Термичка оцена:МОРА да го намалите механичкиот капацитет (користете поголема големина) или да додадете ладење (вентилатор, јакна за вода). Игнорирање на прегревањето и брзиот неуспех на оваа гаранција.
• Нашите податоци:Нашиот каталог нуди јасни графикони кои прикажуваат термички HP наспроти влезни вртежи во минута за секоја големина на менувачот со црви, со и без ладење со вентилатор.

Пресметки на надворешни сили: Превисна оптоварување (ОВП) и оптоварување на потисок

Силите што се применуваат на шахтите од надворешните компоненти се одвоени и се додаток на пренесениот вртежен момент.

• Формула за надвиснат товар (OHL) (за синџир/запчаник или макара):
  OHL (N) = (2000 * Вртежен момент на вратило (Nm)) / (Дијаметар на чекорот на запчаникот/макарата (mm))
  Вртежен момент на вратилое или T1 (влез) или T2 (излез). Мора да го проверите OHL на двете шахти.
• Потисно оптоварување (аксијално оптоварување) од спирални запчаници или наклонети транспортери:Оваа сила делува долж оската на вратилото и мора да се пресмета од геометријата на погонскиот елемент.
• Верификација:Пресметаниот OHL и потисното оптоварување мора да бидат ≤ дозволените вредности наведени во нашите табели за избраниот модел на менувач со црви, на специфично растојание од лицето на куќиштето (X) каде што се применува силата.

Специфики за животна средина и примена

• Температура на околината:Ако е над 40°C, топлинскиот капацитет се намалува. Ако е под 0°C, вискозноста на подмачкувањето е загрижувачка. Информирајте не за асортиманот.
• Позиција на монтирање:Црв над или под? Ова влијае на нивото на резервоарот за масло и на подмачкувањето на горниот лежиште. Нашите оценки обично се за позицијата на црв. Други позиции може да бараат консултации.
• Профил на работниот циклус:Обезбедете график или опис ако оптоварувањето варира предвидливо. Ова овозможува пософистицирана анализа отколку само статична SF.

Нашиот пристап во Raydafon Technology е колаборативен. Ние им обезбедуваме на нашите клиенти детални работни листови за селекција кои се движат низ секој параметар погоре. Уште поважно, нудиме директна инженерска поддршка. Со споделување на целосните детали за вашата апликација - спецификации на моторот, инерција на стартување, профил на циклус на оптоварување, амбиентални услови и цртежи на распоредот - можеме заеднички да избереме менувач со црви што не е само соодветен, туку и оптимално сигурен за вашите специфични услови на оптоварување. Овој прецизен процес на пресметување, заснован на повеќедецениските податоци од нашите фабрички тестови, е она што го одвојува правилниот избор од катастрофалниот.

---

Како правилното одржување и монтирање можат да се спротивстават на абењето поврзано со оптоварување?

Дури и најцврсто дизајнираниот менувач со црви одРејдафонможе да подлегне на предвремен дефект ако се инсталира или одржува погрешно. Правилната монтажа и дисциплинираниот режим на одржување се вашите оперативни лостови за директно да се спротивстават на немилосрдното влијание на оптоварувањето. Овие практики ја зачувуваат дизајнираната носечка геометрија и интегритетот на подмачкување, обезбедувајќи единицата да работи како што е дизајнирана во текот на неговиот животен век.

Фаза 1: Пред-инсталација и монтажа - Поставување на основата за доверливост

Грешките направени за време на инсталацијата создаваат инхерентни дефекти што го засилуваат оптоварувањето, а никакво подоцнежно одржување не може целосно да ги исправи.

• Складирање и ракување:
  • Чувајте го уредот во чиста, сува средина. Ако се чува >6 месеци, ротирајте го влезното вратило неколку целосни вртежи на секои 3 месеци за да ги премачкате запчаниците со масло и да спречите лажно бринење на лежиштата.
  • Никогаш не кревајте ја единицата само за шахтите или за лиените навртки на куќиштето. Користете прашка околу куќиштето. Паѓањето или шокирањето на единицата може да предизвика внатрешни поместувања на усогласувањето или оштетување на лежиштето.
• Основа и цврстина:
  • Основата за монтирање мора да биде рамна, цврста и обработена со доволна толеранција (препорачуваме подобра од 0,1 mm на 100 mm). Флексибилна основа ќе се свитка под оптоварување, погрешно усогласувајќи го менувачот со поврзаната опрема.
  • Користете шипки, а не подлошки, за да ја поправите плошноста на основата. Проверете дали стапалата за монтирање се целосно поддржани.
  • Користете го правилниот степен на прицврстувач (на пр., одделение 8,8 или повисоко). Затегнете ги завртките во вкрстен образец до вртежниот момент наведен во нашиот прирачник за да избегнете изобличување на куќиштето.
• Порамнување на вратило: Единствената најкритична задача.
  • Никогаш не порамнувајте со око или со прави раб.Секогаш користете индикатор за бирање или алатка за ласерско порамнување.
  • Порамнете ја споената опрема со менувачот, а не обратно, за да избегнете искривување на куќиштето на менувачот.
  • Проверете го усогласувањето и во вертикалната и во хоризонталната рамнина. Конечното усогласување мора да се направи со опремата на нормална работна температура, бидејќи термичкиот раст може да го промени усогласувањето.
  • Дозволената неусогласеност за флексибилните спојки е типично многу мала (често помалку од 0,05 mm радијално, 0,1 mm аголна). Надминувањето на ова предизвикува циклично оптоварување на свиткување на шахтите, драматично зголемувајќи го абењето на лежиштето и заптивките.
• Поврзување на надворешни компоненти (макари, запчаници):
• Користете соодветен извлекувач за инсталирање; никогаш не чекан директно на вратилото или компонентите на менувачот.
• Погрижете се клучевите да се правилно наместени и да не штрчат. Користете ги завртките во правилна ориентација за да ја заклучите компонентата.
• Проверете дали надвиснатото оптоварување (OHL) од овие компоненти е во рамките на објавената граница за избраниот менувач со црви на точното растојание „X“.

Фаза 2: Подмачкување - Тековната битка против абењето предизвикано од оптоварување

Подмачкувањето е активното средство кое го спречува товарот да предизвика контакт метал со метал.

• Почетно пополнување и пробивање:
  • Користете го само препорачаниот тип на масло и вискозитет (на пр., ISO VG 320 синтетички полигликол). Погрешното масло не може да го формира потребниот EHD филм под висок контактен притисок.
  • Наполнете до центарот на визирното стакло или приклучокот за нивото на маслото - ни повеќе, ни помалку. Преполнувањето предизвикува загуби и прегревање; недоволно полнење гладува запчаници и лежишта.
  • Првата промена на маслото е критична.По почетните 250-500 часа работа, сменете го маслото. Ова ги отстранува честичките кои се трошат генерирани кога забите на менувачот микроскопски се усогласуваат еден со друг при почетното оптоварување. Овој ѓубре е многу абразивен ако остане во системот.
• Рутински промени на маслото и следење на состојбата:
  • Воспоставете распоред врз основа на работните часови или годишно, кое и да е прво. За 24/7 работа, промените на секои 4000-6000 часа се вообичаени кај синтетичкото масло.
  • Анализа на масло:Најмоќната алатка за предвидување. Испратете примерок во лабораторија при секоја промена на маслото. Извештајот ќе покаже:
    • Метали:Надојденото железо (црвен челик) или бакар/калај (бронза на тркалата) укажува на активно абење. Ненадеен скок укажува на проблем.
    • Вискозитет:Дали маслото се згусне (оксидација) или се разреди (стрижење, разредување на горивото)?
    • Загадувачи:Силикон (нечистотија), содржина на вода, број на киселина. Водата (>500 ppm) е особено штетна бидејќи промовира 'рѓа и ја намалува јачината на маслениот филм.
• Повторно подмачкување на заптивките (ако е применливо):Некои дизајни имаат заптивки за чистење на маснотиите. Употребувајте ја специфицираната високотемпературна маст од комплексот на литиум повремено за да избегнете контаминирање на резервоарот за масло.

Фаза 3: Оперативен мониторинг и периодична инспекција

Бидете систем за рано предупредување за проблеми поврзани со оптоварување.

• Следење на температурата:
  • Користете инфрацрвен термометар или трајно монтиран сензор за редовно да ја проверувате температурата на куќиштето во близина на местата на лежиштето и картерот за масло.
  • Воспоставете основна температура при нормално оптоварување. Постојаното зголемување од 10-15°C над основната линија е јасно предупредување за зголемено триење (неусогласеност, дефект на лубрикантот, преоптоварување).
• Анализа на вибрации:
  • Едноставните рачни броила можат да ја следат вкупната брзина на вибрациите (mm/s). Трендирајте го ова со текот на времето.
  • Зголемените вибрации укажуваат на влошување на лежиштата, нерамномерно абење или нерамнотежа во поврзаната опрема - сето тоа го зголемува динамичкото оптоварување на менувачот.
• Аудитивни и визуелни проверки:
  • Слушајте ги промените во звукот. Ново лелекаат може да укаже на неусогласеност. Тропањето може да укаже на дефект на лежиштето.
  • Побарајте истекување на масло, што може да биде симптом на прегревање (зацврстување на заптивките) или прекумерен притисок.
• Повторно вртење на завртките:По првите 50-100 часа работа, а потоа годишно, повторно проверете ја затегнатоста на сите завртки за основата, куќиштето и спојката. Вибрациите од циклусите на оптоварување може да ги олабават.

Сеопфатна табела за распоред за одржување

Акција	Фреквенција / Тајминг	Цел и оптоварување врска	Забелешки за клучните процедури
Почетна промена на маслото	По првите 250-500 часа работа.	Ги отстранува првичните остатоци од абење (абразивни честички) создадени за време на процесот на поставување на товарот на запчаниците и лежиштата. Спречува забрзување на абразивното абење.	Исцедете додека е топло. Исплакнете само со ист тип на масло ако остатоците се премногу. Пополнете до правилно ниво.
Рутинска промена и анализа на маслото	На секои 4000-6000 работни часови или 12 месеци. Почесто во валкани/жешки средини.	Ги надополнува деградираните адитиви, ги отстранува акумулираните метали од абење и загадувачи. Анализата на маслото обезбедува тренд на абење, директен показател за сериозноста на внатрешното оптоварување и здравјето на компонентите.	Земајте примерок од маслото од средината на резервоарот за време на работата. Испрати во лабораторија. Документирајте ги резултатите за да воспоставите тренд линии за критичните елементи како Fe, Cu, Sn.
Проверка на вртежниот момент на завртките	По 50-100 часа, потоа годишно.	Спречува олабавување поради вибрации и термички циклус под оптоварување. Лабавите завртки овозможуваат движење и неусогласеност на куќиштето, создавајќи нерамномерно оптоварување со висок стрес.	Користете калибриран вртежен клуч. Следете ја вкрстената шема за куќиштето и завртките на основата.
Проверка на усогласување	По инсталацијата, по какво било одржување на поврзаната опрема и годишно.	Обезбедува дека поврзаните вратила се колинеарни. Неусогласеноста е директен извор на оптоварување со циклично свиткување, што предизвикува предвремено откажување на лежиштето и нерамномерен контакт на запченикот (оптоварување на работ).	Изведете со опрема на работна температура. За прецизност користете ласерски или индикаторски алатки за бирање.
Мониторинг на тренд на температура и вибрации	Неделни / месечни читања; континуирано следење за критичните апликации.	Рано откривање на проблеми (неуспех на подмачкување, абење на лежиштето, неусогласеност) кои го зголемуваат внатрешното триење и динамичките оптоварувања. Овозможува планирана интервенција пред катастрофален неуспех.	Обележете мерни точки на куќиштето. Запишете ја температурата на околината и состојбата на оптоварување за точна споредба.
Визуелна инспекција за протекување и оштетување	Дневна/неделна прошетка.	Идентификува истекување на масло (потенцијално губење на лубрикантот што доведува до абење) или физичко оштетување од надворешни влијанија што може да го загрозат интегритетот на куќиштето под оптоварување.	Проверете ги лицата на заптивките, зглобовите на куќиштето и дишењето. Погрижете се дишето да е чисто и непречено.

Експертизата од нашата фабрика се протега надвор од продажното место. Нашата техничка документација вклучува сеопфатни водичи за инсталација и листи за проверка за одржување приспособени на нашите производи. Со партнерството со нас, вие добивате не само квалитетен менувач со црви, туку и рамка на знаење и поддршка за да се осигурате дека ќе го обезбеди својот целосен дизајниран животен век, активно управувајќи со предизвиците за оптоварување со кои се соочува секој ден. Доверливоста е партнерство, а нашата заложба е да бидеме ваш технички ресурс од инсталацијата до децениската услуга.

---

Резиме: Обезбедување долгорочна доверливост преку свесност за оптоварување

Разбирањето како условите на оптоварување влијаат на долгорочната доверливост на единиците на менувачот со црви е камен-темелник на успешното инженерство на апликации. Тоа е повеќеслојна интеракција помеѓу механичкиот стрес, термичкиот менаџмент, материјалната наука и оперативните практики. Како што истраживме, неповолните оптоварувања ги забрзуваат механизмите на абење како абразија, дупчење и гребење, што доведува до губење на ефикасноста и предвремено откажување.

Во Raydafon Technology Group Co., Limited, се бориме со ова преку намерно дизајнирање: од нашите стврднати челични црви и бронзени тркала до нашите крути куќишта и лежишта со голем капацитет, секој аспект од нашиот менувач со црви е дизајниран да управува и да ги издржи тешките профили на оптоварување. Сепак, партнерството за сигурност е заедничко. Успехот зависи од прецизното пресметување на факторите на услуга, термичките граници и надворешните оптоварувања при изборот, проследено со прецизна инсталација и проактивна култура на одржување.

Со гледање на товарот не како единствен број, туку како динамичен животен профил, и со избирање партнер на менувачот со инженерската длабочина што ќе одговара, вие ја трансформирате критичната компонента во доверливо средство. Ве покануваме да го искористите нашето дведецениско искуство. Дозволете нашиот инженерски тим да ви помогне во анализирањето на вашите специфични услови на оптоварување за да го одредите оптималното решение за менувач со црви, обезбедувајќи перформанси, долговечност и максимален поврат на вашата инвестиција.

Контактирајте со Raydafon Technology Group Co., Limitedденес за детален преглед на апликацијата и препорака за производот. Преземете ја нашата сеопфатна техничка бела книга за пресметка на оптоварувањето или побарајте ревизија на локацијата од нашите инженери за да ги процените вашите тековни погонски системи.

---

Најчесто поставувани прашања (ЧПП)

П1: Кој е најштетниот тип на оптоварување за менувачот со црви?
А1: Оптоварувањето на ударите е обично најштетните. Ненадејниот скок на вртежниот момент со голема јачина може веднаш да го скине критичниот слој на маслото помеѓу црвот и тркалото, предизвикувајќи непосредно абење на лепилото (гребење) и потенцијално пукање на забите или лежиштата. Исто така, предизвикува високи циклуси на стрес кои го забрзуваат заморот. Иако постојаните преоптоварувања се штетни, моменталната природа на ударните оптоварувања често не остава време за инерцијата на системот да го апсорбира ударот, што ги прави особено тешки.

П2: Како континуираното преоптоварување на, да речеме, 110% од номиналниот вртежен момент влијае на животниот век?
A2: Континуираното преоптоварување, дури и маргинално, драстично го намалува работниот век. Односот помеѓу оптоварувањето и животниот век на лежиштето/запчаникот е често експоненцијален (следејќи го односот на коцка-закон за лежиштата). Преоптоварување од 110% може да го намали очекуваниот животен век на лежиштето L10 за приближно 30-40%. Покритично, ја зголемува работната температура поради зголеменото триење. Ова може да доведе до термичко бегство, каде што пожешкото масло се разредува, што доведува до повеќе триење и уште пожешко масло, што на крајот предизвикува брзо распаѓање на лубрикантот и катастрофално абење за краток период.

П3: Дали поголем фактор на услуга може целосно да гарантира доверливост при променливи оптоварувања?
А3: Поголемиот фактор на услуга е клучна безбедносна маржа, но тоа не е апсолутна гаранција. Таа опфаќа непознати во карактерот и фреквенцијата на оптоварувањето. Сепак, доверливоста зависи и од правилната инсталација (порамнување, монтажа), правилното подмачкување и факторите на околината (чистота, температура на околината). Користењето на висок фактор на услуга избира поробусен менувач со поголем вроден капацитет, но сепак мора да се инсталира и одржува правилно за да се реализира тој целосен потенцијален животен век.

П4: Зошто топлинскиот капацитет е толку важен кога се зборува за оптоварувањето?
А4: Во менувачот со црви, значителен дел од влезната моќност се губи како топлина поради триење на лизгање. Товарот директно ја одредува големината на оваа загуба при триење. Термичкиот капацитет е брзината со која куќиштето на менувачот може да ја отфрли оваа топлина во околината без внатрешната температура да ја надмине безбедната граница за лубрикантот (обично 90-100°C). Ако нанесеното оптоварување генерира топлина побрзо отколку што може да се отфрли, единицата ќе се прегрее, ќе го распадне маслото и ќе доведе до брзо откажување, дури и ако механичките компоненти се доволно силни за да се справат со вртежниот момент.

П5: Како превисните товари конкретно го деградираат менувачот со црви?
А5: Превисните оптоварувања применуваат момент на свиткување на излезната осовина. Оваа сила ја носат лежиштата на излезното вратило. Прекумерниот НВ предизвикува предвремен замор на лежиштето (бринење, распарчување). Исто така, малку го отклонува вратилото, што ја погрешно ја усогласува прецизната мрежа помеѓу црвот и тркалото. Оваа неусогласеност го концентрира оптоварувањето на едниот крај на забот, предизвикувајќи локализирано дупчење и абење, зголемена реакција и генерирање на бучава и вибрации. Ефикасно ја поткопува внимателно дизајнираната распределба на оптоварувањето на комплетот за пренос.

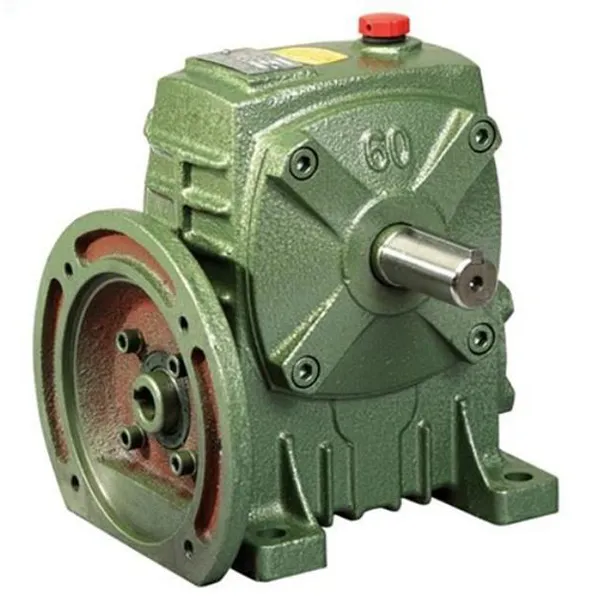

Менувач Raydafon Technology Worm: Клучни параметри за дизајн за отпорност на оптоварување
